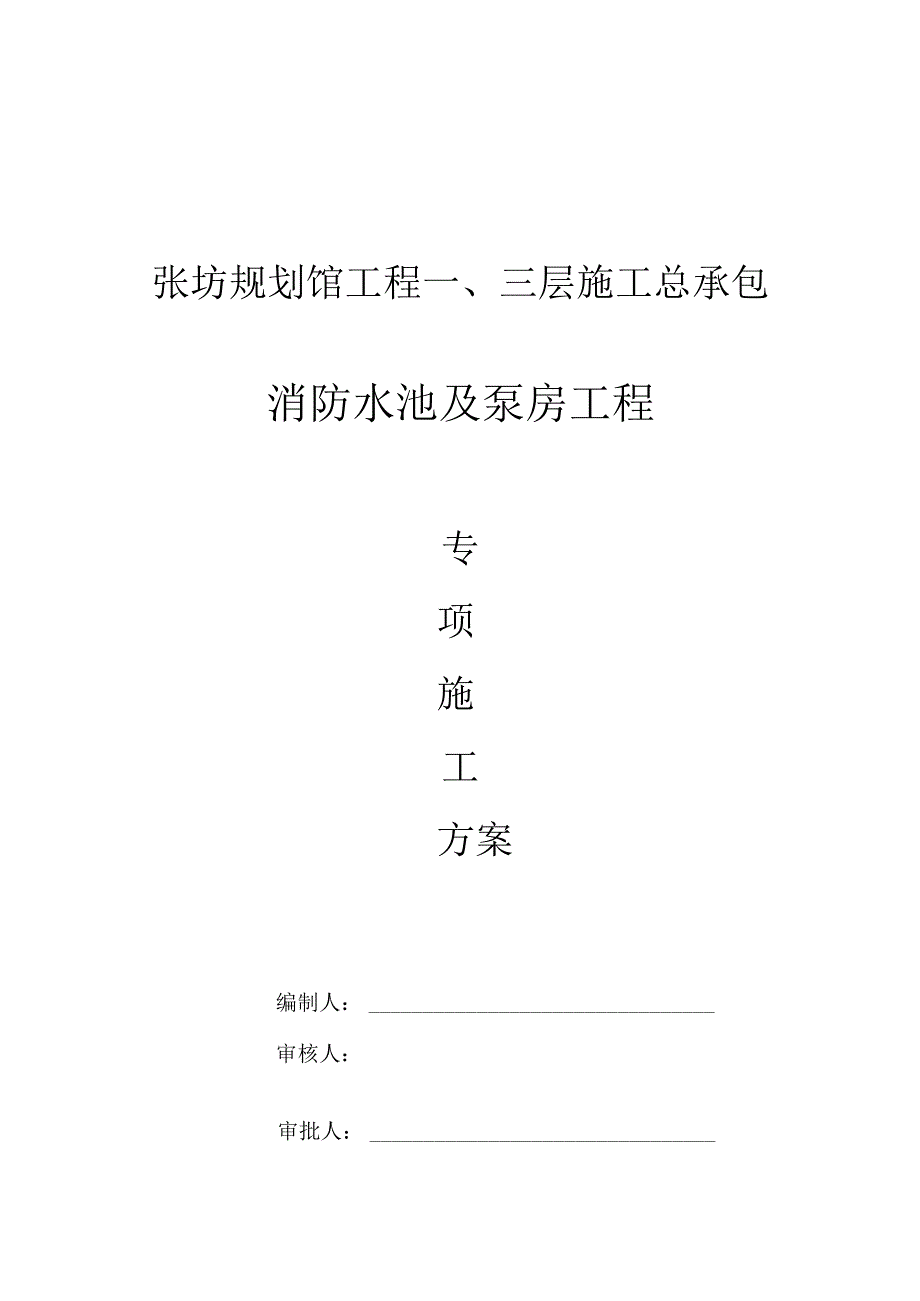

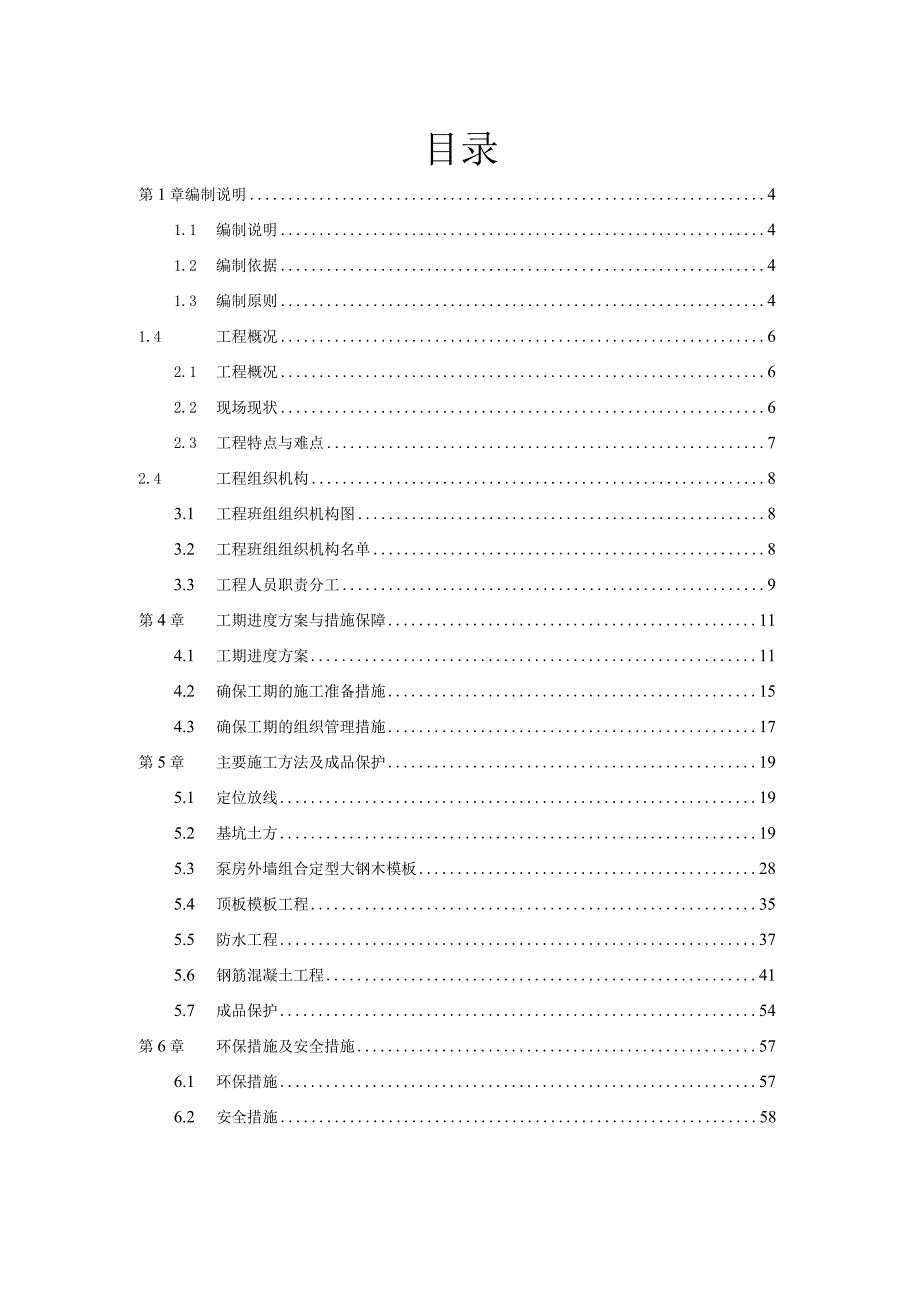

1、张坊规划馆工程一、三层施工总承包消防水池及泵房工程专项施工方案编制人：审核人：审批人：目录第1章编制说明41.1 编制说明41.2 编制依据41.3 编制原则41.4 工程概况62.1 工程概况62.2 现场现状62.3 工程特点与难点72.4 工程组织机构83.1 工程班组组织机构图83.2 工程班组组织机构名单83.3 工程人员职责分工9第4章工期进度方案与措施保障114.1 工期进度方案114.2 确保工期的施工准备措施154.3 确保工期的组织管理措施17第5章主要施工方法及成品保护195.1 定位放线195.2 基坑土方195.3 泵房外墙组合定型大钢木模板285.4 顶板模板工程3

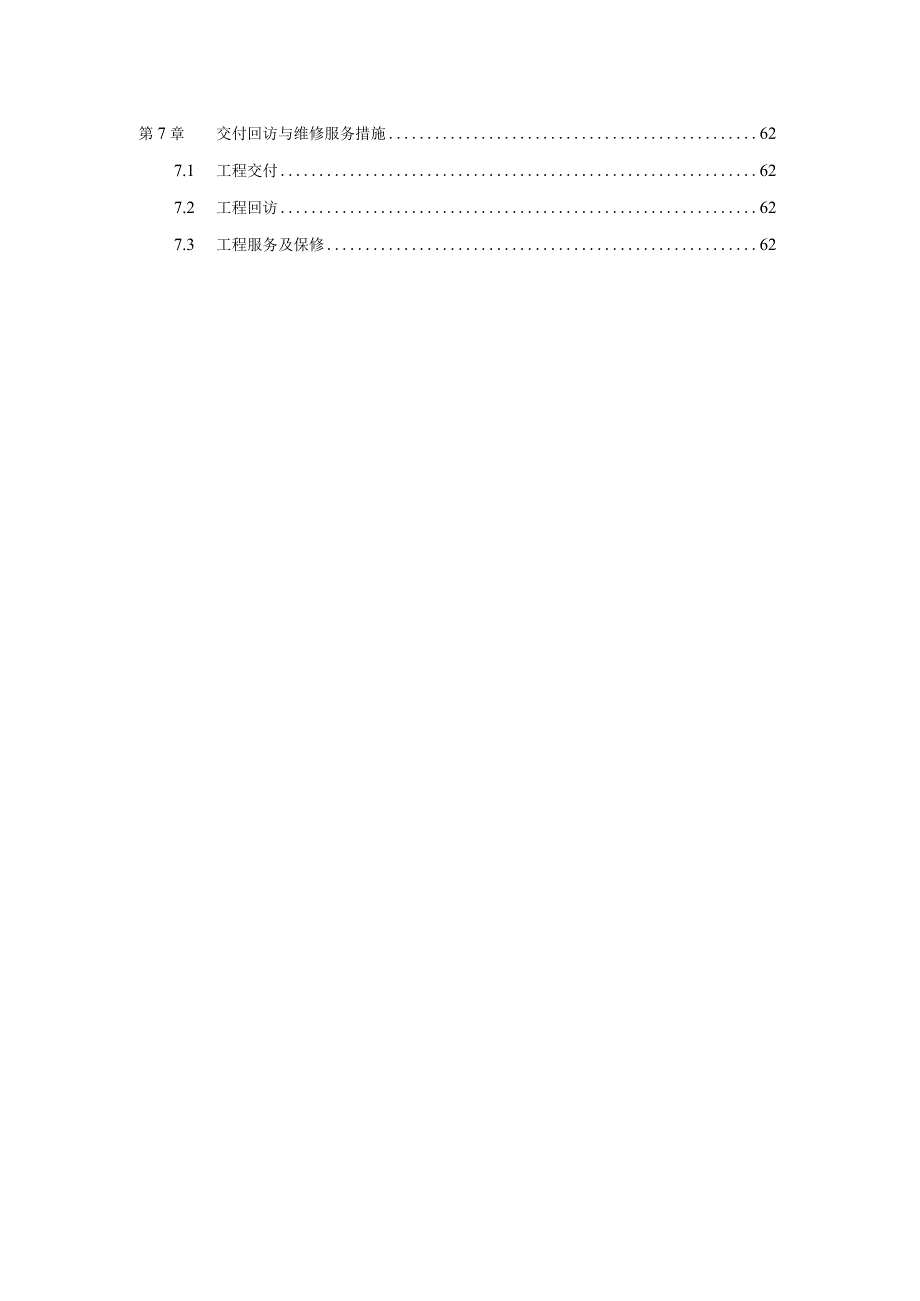

2、55.5 防水工程375.6 钢筋混凝土工程415.7 成品保护54第6章环保措施及安全措施576.1 环保措施576.2 安全措施58第7章交付回访与维修服务措施627.1 工程交付627.2 工程回访627.3 工程服务及保修62第1章编制说明1.1编制说明本施工方案作为现场施工指导依据，包含工程说明、施工工艺、进度方案、质量安全措施、人材机进场方案、安全文明施工、环境保护措施、雨季施工、消防保卫措施等相关内容,本施工方案尽可能考虑相关工序、相关工艺之间的联系、突出方案科学性、可行性。1. 2编制依据(1)施工图纸；(2)施工合同；(3)甲方相关要求；(4)建筑边坡工程技术标准GB5033
3、0-2002；(5)混凝土构造设计标准GB50010-2002；(6)滑坡防治工程设计与施工技术标准DZ/T0219-2006；(7)建筑工程施工质量验收统一标准GB50300-2013；(8)建筑装饰装修工程质量验收标准GB502102011；(9)地下防水工程质量验收标准GB50208-2011；(10)建筑基坑支护技术规程JGJ120-2012；（三）混凝土构造工程施工质量验收标准GB50204-2015；(12)其它相关法律法规等；2. 3编制原则序号内容1认真贯彻国家工程建设的法律、法规、规程、方针和政策。2严格执行工程建设程序，坚持合理的施工程序、施工顺序和施工工艺。3采用现代建筑
4、管理原理、流水施工方法和网络施工技术，组织有节奏、均衡和连续地施工。4优先选用先进的施工技术，科学确定施工方案；认真编写各项实施方案，严格控制质量、进度、本钱和安全施工。5坚持“安全第一、预防为主、综合治理”原则，编制安全文明施工和生态环境保护措施，以及严防建筑振动、噪声、粉尘及垃圾污染的技术组织措施。第2章工程概况2.1 工程概况本工程消防水池泵房位于原主体建筑东侧，距离主体建筑约4m,消防水池泵房建筑面积223m2,属于钢筋混凝土剪力墙构造。除垫层外，构造均为C30混凝土，消防水池泵房屋面为种植土屋面，本工程消防水池泵房外饰面装饰应按现有文化石墙面恢复。2.2 现场现状3. 3工程特点与难
5、点（1）本工程消防泵房属于地下室剪力墙构造，层高5.55m,泵房内部包含一个375m3的钢筋混凝土消防水池。本工程消防泵房采用筏板根基，抗震设防烈度8度，本工程抗震等级为二级。（2）本工程消防水池泵房属于后增加工程，原主体施工时未预留消防水池地沟及相关管道预留孔。（3）成品保护：消防水池泵房施工前应对原地下预埋管线做好检测标记，严禁损坏。（4）安全文明施工：张坊规划馆属于公益性场地，现场施工应提前做好施工围挡，做好相应标示标记。施工现场应最好进出管理，实行持证上岗。（5）消防水池泵房泵房属于地下室构造，屋面属于种植土屋面，工程量较小，但工序繁杂，施工前应根据施工方案、进度方案做好相关材料进场方
6、案。施工下一道工序前应做好技术交底。第3章工程组织机构针对本工程特性及重要性，为了保证工程质量、按时完成该工程，我司工程部组织成立消防水池泵房工程专项施工班组。3.1 工程班组组织机构图安全员质检员作业班组3.2 工程班组组织机构名单序号职务姓名I工程工程负责人陈月星2工程经理徐林忠3工程技术负责人陈月星4工程现场管理负责人周华元5土建专业负责人程世福6机电专业负责人孙国新7安全员李代月8质检员刘源9施工班组3.3 工程人员职责分工序号职务职责1工程工程负责人主持制定工程的施工组织设计、质量方案，编制年、季、月施工进度方案。深入施工现场，处理矛盾，解决问题。不断完善经济制度，正确处理工期、质量
7、和效益的关系。2工程经理负责组织审核设计文件，核对工程数量，及时解决施工图纸中的疑问。参加施工调查，组织施工复测，编制实施性施工组织设计，按规定报批后组织实施。3工程技术负责人负责制定施工方案，组织工程部的技术人员学习贯彻有关标准、标准、规程和建设工程强制性条文，贯彻执行公司下达的各项管理制度。4工程现场管理负责人组织协调，质量、安全负责，及时发现与解决问题。作好现场的技术、安全、质量交底工作，履行签认手续，并对规程、措施、交底要求执行情况经常检查，随时纠正违章作业。做好施工队伍技术指导。5土建专业负责人组织协调，质量、安全负责，及时发现与解决问题。作好现场的技术、安全、质量交底工作，履行签认
8、手续，并对规程、措施、交底要求执行情况经常检查，随时纠正违章作业。做好施工队伍技术指导。6机电专业负责人负责现场临时临电管理，做好现场安全用电用水交底工作，履行签认手续，并对规程、措施、交底要求执行情况经常检查，随时纠正违章作业。做好施工队伍技术指导。7安全员经常催促、检查技术操作规程执行情况，并对规程、措施、交底要求执行情况经常检查，随时纠正违章冒险作业。8质检员在工程负责人和施工负责人领导下，根据施工组织设计编制工程质量方案。负责检查、鉴定工程工程是否符合标准和设计规定的要求。第4章工期进度方案与措施保障4.1 工期进度方案4.1.1 总进度方案根据现场实际情况及总工期要求,本改造工程方案
9、总工期89天。方案从2016年7月1日至2016年9月27日。1：期进度方案表标识号名称工期开场时间完成时间前置任务1总工期89.d2016/7/12016/9/272基坑定位测量Ld2016/7/12016/7/13基坑开挖8.d2016/7/22016/7/924基坑排水2.d2016/7/102016/7/1135基坑支护Ld2016/7/102016/7/1036地基钎探2.d2016/7/112016/7/1257根基打夯Ld2016/7/132016/7/1368垫层模板l.d2016/7/142016/7/1479垫层浇筑及养护2.d2016/7/152016/7/16810垫层
10、上20mm厚DS干拌砂浆找平层及养护Ld2016/7/172016/7/17911底板外防水：基层处理剂一低档卷材保护层-3+3mmSBS高聚物沥青卷材防水层3.d2016/7/182016/7/201012防水保护层：50mm厚C20细石混凝土浇筑及养护3.d2016/7/212016/7/231113泵房底板钢筋绑扎2.d2016/7/242016/7/251214泵房底板模板制作安装l.d2016/7/262016/7/261315泵房底板混凝土浇筑及养护2.d2016/7/272016/7/281416消防水池底板钢筋绑扎2.d2016/7/292016/7/301517消防水池底板模
11、板制作安装l.d2016/7/312016/7/311618消防水池底板混凝土浇筑及养护2.d2016/8/12016/8/21719消防水池剪力墙钢筋绑扎3.d2016/8/32016/8/51820消防水池剪力墙木模板制作安装3.d2016/8/62016/8/81921消防水池剪力墙浇筑及养护3.d2016/8/92016/8/112022消防水池剪力墙模板撤除Ld2016/8/122016/8/122123消防水池顶板钢筋绑扎l.d2016/8/132016/8/132224消防水池顶板模板制作安装3.d2016/8/142016/8/162325消防水池顶板混凝土浇筑及养护3.d20
12、16/8/172016/8/192426泵房剪力墙钢筋绑扎3.d2016/8/202016/8/222527泵房剪力墙组合定型钢模板吊装3.d2016/8/232016/8/252628泵房剪力墙混凝土浇筑及养护3.d2016/8/262016/8/282729泵房剪力墙模板及消防水池顶板模板撤除2.d2016/8/292016/8/302830泵房顶板钢筋绑扎Ld2016/8/312016/8/312931泵房顶板模板制作安装2.d2016/9/12016/9/23032泵房顶板混凝土浇筑及养护3.d2016/9/32016/9/53133泵房顶板模板撤除l.d2016/9/62016/9/
13、63234楼梯钢筋绑扎2.d2016/9/72016/9/83335楼梯模板制作安装2.d2016/9/92016/9/103436楼梯混凝土浇筑及养护3.d2016/9/112016/9/133537消防水池内防水卷材：3+3InmSBS高聚物沥青卷材防水层2.d2016/9/72016/9/83338泵房内设备根基钢筋绑扎及模板制安2.d2016/9/72016/9/83339泵房内设备根基混凝土浇筑及养护2.d2016/9/92016/9/103840泵房内地面C15细石混凝土找坡层l.d2016/9/112016/9/113941泵房内地面1.5mm厚聚合物水泥基防水涂料l.d2016
14、/9/122016/9/124042泵房内地面35mm厚C20细石混凝土l.d2016/9/132016/9/134143泵房内墙面及天棚刮腻子2.d2016/9/142016/9/154244泵房内墙面及天棚刷乳胶漆Ld2016/9/162016/9/164345消防水池内管道安装及套管防水2.d2016/9/172016/9/184446泵房设备安装及管道敷设5.d2016/9/172016/9/214447泵房内地面20mm厚DS砂浆抹面压光2.d2016/9/222016/9/234648泵房外墙20mm厚DS砂浆抹面2.d2016/9/72016/9/83349泵房外墙3+3mm厚S
15、BS改性沥青防水卷材2.d2016/9/92016/9/104850泵房外墙IOomm厚挤塑聚苯板Ld2016/9/112016/9/114951泵房屋面加气碎块混凝土找坡2.(12016/9/72016/9/83352泵房屋面20mm厚DS砂浆找平层2.d2016/9/92016/9/105153泵房屋面45mm厚硬泡聚氨酯防水保温材料Ld2016/9/112016/9/115254泵房屋面40mm厚C20细石混凝土及DS砂浆找平2.d2016/9/122016/9/135355泵房屋面3+4un厚耐根刺SBS还行沥青防水卷材Ld2016/9/142016/9/145456泵房屋面20-30
16、m高塑料排水凸片及土工布Ld2016/9/152016/9/155557土方回填3.d2016/9/162016/9/185658坡道垫层及损坏垫层恢复Ld2016/9/192016/9/195759外墙砖粘贴4.d2016/9/202016/9/235860门扇及人孔盖板安装Ld2016/9/192016/9/195761坡道及损坏地面铺装恢复3.d2016/9/242016/9/265962草坪种植Ld2016/9/272016/9/2761IiI:，:2SC!81Qjne:eH.?Jn口ReeeHHH-rReHReHInee-Ua二I9三i8eWeeI口S(e*口eHV玄O:、Ix:FU
17、UFfWFHSAMoCH三-6vaFUyfNx三IH*克jjjgmcy*wcKnmfMWFK2f8二二一一一方。：三二EZ。二三-s=92lIKItwglsl0HIWCI。二一I.二:Wnn9se2三0cl*工Rftw6r2UWRr-l三-w9w:I(03nE*9g:HlUtw;HfXRc*RDncsixu-*w8RNH8m8I1132,eeeeHIMHC*务dwranffvr*小yww3ss%ff工4*NieuN*a*cFlt做Exeww16HRl*4七黑曜ar*IM*HJAr0WEM*&0*e3三*Vws*utxls匕*rnll!三llg2AgS!l4安S!lgMUat*SH密K*tf/M
18、tf*OC*ws*l三*6tf*s9cr隹*茶呼季*p*三ffR8馋*NHM1149电菱H5%三始fcMMes*cwRfiw.f工A-0ex*三5*fMwe8%*tfrB(*3馋lHwHlgBnlwcnleHZ2-i,*frIlslllBlnCnoWwXKFnTUgMW-SMgswc.三-5S5aWJf8m8一三二-S后：112UUI9BRno=jsMaRosvFHE*京Flg。3F.:l-lrl-七人e二二F1eHs11七一rHe二工e二.f,*e饮U士；利AM潮sw三CKSXssFR4.2确保工期的施工准备措施4.2.1技术准备4.2.1.1进场前，勘察现场，审核图纸，确认范围并做好标记。
19、4.2.1.2及时做好技术交底工作。4.2.1.3根据现场实际情况，编制实际可行的施工方案。4.2.1.4成立独立的施工工程班组，明确各负责人的责任。4.2.2劳动力准备4.2.2.1根据工程特点，按照管理组织机构设置的要求确定主要管理人员岗位；遵循合理分工、密切协作、因事设职和因职选人的原则，建设起有着丰富施工经历，有开拓精神和工作效率高的参施作业队工程经理部。4.2.2.2选择专业水平高的施工队伍及人员，根据采用的施工组织方式，确定合理的劳力组织，建设相应的专业和混合班组。4.2.2.3按照开工日期和劳动力需求方案，组织劳动力进场，安排好职工生活。进场前必须对所有职工进展入场教育，教育工作
20、包括：规章制度、安全施工、操作技术、质量标准和精神文明教育五方面。要求进入施工现场的参施人员，必须进展施工前的安全和质量培训，并对施工管理人员进展强制性条文的学习和考核。发放或组织学习总承包联合体和土建分部各管理部门的有关管理制度和条文，以提高参施人员的素质和管理水平。4.2.2.4施工人员必须具备相应的岗位素质，特殊工种必须持有相应的技术等级证书上岗操作。4.2.2.5劳动力方案序号工种名称方案人数（人）进场时间备注1普工102016.7.12钢筋工102016.7.13木工102016.7.14电焊工32016.7.15油漆工52016.7.16水电工32016.7.14.2.3机械准备4
21、.2.3.1开工前，根据现场实际情况，确定所使用的机械种类。4.2.3.2根据工程各个施工阶段需要，配备不同的机械设备提前进场、组装、调试，并有备用机械设备随时供调配使用。对机械操作人员进展资质审核，确保施工机械设备的完好运行。4.2.3.3机械配备方案主要施工机械设备需用量一览表序号机械设备种类型号规格数量是否自有用于施工部位备注1挖掘机201土方开挖可以使用2打夯机1素士打夯3运输车欧曼自卸车12m310土方运输4吊乍50T1模板吊装5电焊机5KW5模板及钢筋6搅拌机2KW1混凝土7钢筋调直机3KW1钢筋加工8插入式振捣棒FRZ-502混凝土9钢筋切断机3KW1钢筋加工10钢筋手动弯曲机1
22、钢筋加工4.2.4材料准备4.2.4.1根据施工图纸和进度方案的要求，编制各种物资需要量方案表，并以此落实各项物资的招标、加工订货和进口材料的到场跟踪。4. 2.4.2各项周转材料要根据工程施工进展情况，随时组织材料进场。4.3确保工期的组织管理措施4.3.1工程组织机构为确保本工程进度，成立以工程管理部及劳务作业层组成的工期组织机构。4.3.2管理措施4.3.2.1编制总进度方案或子进度方案时，我方将进展多方案比拟并选一个优秀、合理的方案，应表达资源的合理使用、工作面的合理安排、有利于提高建设质量、有利于文明施工和有利于合理地缩短建设工期。4.3.2.2在编制总进度方案时使其系统化，所编制的
23、各种方案独立但又相互联系、统一，使其形成方案系统。4.3.2.3我方将对进度实施动态控制，方案编制后，根据现场实际情况对方案进展及时的动态调整。第5章主要施工方法及成品保护5.1 定位放线5.1.1 工序流程审核图纸一确定基准点一尺寸测量一确定轴线一做标记5.1.2 施工工艺5.1.2.1进场前审核图纸，本工程施工放线应以原建筑构造柱为基准点。5.1.2.2本工程基准点以原建筑构造柱：15轴交B轴、15轴交D轴，以此来确定泵房轴线。5. 1.2.3本工程标高应以原建筑室内标高为基准点。5.1. 2.4确定轴线后应在土方开挖外边线预制混凝土柱或者钢桩标记。5.2基坑土方5.2.1工程地质及水文地
24、质条件5.2.1.1地形地物概述拟建地位于北京市房山区张坊镇规划馆，场地存在上下落差，开挖地原为网球场。5.2.1.2场地地层土质拟建场地属于山地土质，表层为人工堆积层，表层为粘质粉土素填土层，黄褐色，松散，稍湿，以粘质粉土为主，含砖块、灰渣、植物根等，层厚0.50m2.80rno夹杂填土1层，杂色，松散，稍湿，以建筑垃圾为主、含砖块、灰渣等,层厚0.60m10.40m。5.2.2基坑开挖设计方案5.2.2.1本工程基坑开挖属满堂根基开挖，为保证地下室外墙施工，应预留足够的工作面。原场地现状图SsV原网球场-Z800原场地标局图5.2.2.3基坑开挖方案基坑开挖平面图5.2.2.4基坑支护方案
25、（1）为了保证本工程边坡稳定性，防止雨季施工出现滑坡现象，采用放坡与土钉水泥喷锚固定结合的方式。（2） 土钉由槽底向上500mm处设第一道起步钉，起步钉以上部位土钉水平间距2.0m,垂直间距1.5m,第一排长5.0m,主筋为16,第二排长5.0m,主筋为614,三排以上部位土钉长为4.0m,主筋为614,呈梅花形布置。（3） 钉为注浆土钉，孔径100mm,与水平面间的夹角为10度.主筋为H级螺纹钢，每隔2.5m焊一支架（附图1）,使钢筋居中，尾部设置弯钩与面层连接。采用常压灌注水泥浆，水泥为P.O32.5#水泥，水灰比0.45。（4）坡顶打设摩擦土钉采用H级螺纹钢616,长度为1.5m,间距2
26、.5m。并设12通长加强筋贯穿。（5）土钉尾部30Omm直角锚钩与加强筋焊接。（6）喷射混凝土面板厚度为6cm,强度为C20,指定配合比为1:2:2（水泥:砂：石子）。（7）坡面挂钢筋网，中6250*250,用火烧丝绑扎，钢筋接头搭接不小于8cm,网片与坡面距离大于3cm。网片处配12横竖加强筋，布置间距1500。加强筋和土钉端头采用直角弯钩焊接。5.2.3基坑边坡稳定性计算本工程基坑稳定性按最高边坡-2.8m标高处于-8.6m标高处落差验算。5.2.3.1计算工具：理正岩土计算5.6版5.2.3.3控制参数采用标准：通用方法计算目标：安全系数计算滑裂面形状：圆弧滑动法不考虑地震5.2.3.4
27、坡面信息坡面分段水平投影(m)竖直投影(m)超载数12421.5O311.845O5.2.3.5土层信息上部土层按2层计算，底部土层按1层计算。层号定位高(m)深(m)币:度：(kNm3)饱和重度(kNm3)层顶线倾角(度)粘聚力(kPa)内摩擦角(度)水下粘聚力(kPa)水下内摩擦角(度)上14202031248124821.81920-522252225下152020-1124812485.2.3.6计算条件圆弧稳定分析方法：瑞典条分法土条重切向分力与滑动方向反向时：当下滑力对待稳定计算目标：给定圆心、半径计算安全系数条分法的土条宽度:0.500(m)圆心X坐标:O.OOO(m)圆心Y坐标
28、:8.OOO(m)半径:10.000(m)5.2.3.7计算结果：滑动安全系数3.348,满足要求。5.2.4工序流程定位放线一基坑开挖一边坡支护一降水排水5.2.5施工工艺5.2.5.1本工程基坑开挖采用挖掘机开挖，人工配合细部清理方法。5.2.5.2本工程基坑开挖属满堂根基开挖，为保证地下室外墙施工，应预留足够的工作面。5.2.5.3基坑边防护采用钢管加密目防护网防护。5.2.5.4在基坑内部挖1500*1500*1000集水坑，采用6寸潜水泵降水排水。5.2.6施工管理及技术要求5.2.6.1土方开挖前，先由业主提供的放线控制桩位引线，并结合开槽图施放开挖边线，放线须经监理复测认可验收后
29、，方可进展开挖。5.2.6.2对于土质为饱和粉土、在砂质粉土，开挖时控制挖深，一步开挖不宜过深，以免坍塌。5.2.6.3挖土时注意周边管线和场地内的废弃管线，需有人跟铲作业，注意观察周边暗埋物的情况。5.2.6.4当护坡做至最后一步时（最后一步土方开挖）则应提前作出开挖的标高控制点。先由测量人员给出开挖深度，由挖土机逐步向下开挖，边开挖边测量，配合至预留人工清槽土层顶标高，对于己挖出槽底的应等间距撤出白灰点作为标志防止超挖。5.2.6.5在槽底钎探合格后，槽底保护层土由人工用平底锹清理，去除的土用铁锹或用手推车运至坡道口附近，由挖土机将其挖走，无法挖除时，用塔吊将其吊出。为防止扰动槽底及运土方
30、便，可用竹胶版铺设一条道路对。清土时可由测量员事先在槽底设定厚度标记，由测量员指挥工人按厚度推铲土层。要防止人员反复在己清平的槽底来回走动，以免过多扰动基底土层。槽底局部加深局部，如土方量较小，可采用人工开挖，开挖时要求做到斜坡切边正确，不得欠切、超挖多切。清理完毕的槽底应立即进展垫层施工。5.3泵房外墙组合定型大钢木模板本工程泵房墙体与消费水池间隔250mm墙体段采用组合定型大钢木模板。其余墙体可用普通剪力墙支模浇筑方式。组合定型大钢木模板段5.3.1工序流程钢龙骨加工一竹胶模板加工一钢木大模板拼装一模板提升一内模就位一外侧模就位一穿入对紧螺栓一内外模板固定一模板验收一混凝土浇筑一模板撤除清
31、理f混凝土养护5.3.2施工工艺5.3.2.1方案说明：迎碎面模板采用50504mm方钢作为纵横向主龙骨，纵向间距400mm,横向间距450mm,并利用70mm长螺丝将10mm优质竹胶板与方钢连接形成假设干个大模板体，从而保证大模板的整体性及刚度。本案拟采用单向紧固螺杆从可作业面一侧穿入无作业面一侧焊接结实的螺帽中拧紧拉结（螺帽焊接在与方钢管焊牢的小钢板上）的方法，以此形成工艺较成熟的对拉螺栓加固体系。IOmm厚竹胶板D48钢管40*80木方250mm墙体钢筋预制混凝上横撑D16PYC管拆模精用C IO混凝I楔形固定木方消防水池墙体 （先浇筑完成）Dlo钢筋,用来拆除 固定木方-消防水池底板5
32、0*50*4方钢螺帽焊接方钢上50*50*4钢板与方钢焊接-D14通丝螺杆泵房底板垫层模板支设示意图5.3.2.2方钢骨架焊接：根据工程墙体大小，采用50*50*4方钢骨架，方钢龙骨横向间距450mm,纵向间距400mm。5.3.2.3定型大钢木模板拼装：将模板与50*50*4方钢管利用70mm长螺丝连接成一个整体定型化模板。并且使模板拼缝在纵横向方管龙骨覆盖范围下压实，保证拼缝平整、严密。7Omm长螺丝3004005.3.2.4模板对紧固定：制模时在墙体一侧模板纵横向方形钢管龙骨交点上钻16孔，并保证两侧对拉螺栓孔在一条轴线上，回400*45Omnb并在此处焊接4mm厚钢板，钢板上焊接14螺
33、帽，用于从可作业面穿入螺杆进展固定。5.3.2.5模板安装固定校正：在大模板外边缘竖向方钢上焊接15cm长钢管45cm,通过钢管扣件与内支撑架连接成一个整体，切实保证模板定位、校正、固定工作方便快捷。5.3.2.6墙体限位：采用同墙厚成品碎撑块放置在两侧水平钢筋上，起到良好的模板及钢筋限位功能。5.3.2.7模板拼缝处理：预制大模板时，使模板拼缝处于方钢管的覆盖范围内，采用70廊长螺丝300400mm将模板与方管连接成一个整体，保证拼缝结实、平整、严密。5.3.2.8对拉螺杆对紧加固：为确保螺杆在作业面一侧保持水平顺利穿入并紧固，重点关注焊接的钢板、螺母的焊接质量。5.4顶板模板工程5.4.1
34、构造说明本工程顶板均采用满堂脚手架支撑体系。依据钢管脚手架、模板支架安全选用技术规程(DB11/T583-2008)相关规定，本工程顶板支撑体系做如下选择，顶板模板均采用15mm厚覆膜多层板，次龙骨为50X8OmIn木方，间距250mm；主龙骨为100XlOOmm木方，间距为500mm。竖向支撑体系采用满堂红碗扣式脚手架支撑，立杆间距600X600mm,水平杆步距为90OnInb上面设可调顶托.5.4.2工艺流程弹线一支立杆一架水平杆一安装顶托一安主次龙骨一铺模板一校正标高一模板预检5.4.3施工工艺5.4.3.1弹线：放好顶板标高控制线。5.4.3.2支立杆：支柱应垂直，上下层支柱应在同一竖
35、向中心线上。立杆下面垫放50Imn脚手板。5.4.3.3从边跨一侧开场安装，先安装一排龙骨和支柱，临时固定再安装二排龙骨和支柱，依次逐排安装。主龙骨用100X10Onlm的木方，次龙骨用50X8Onlin25OmIn木方，木方在跨中错开。5.4.3.4支柱之间安装水平杆。根据支柱高度设置水平杆，距地面300mm处设一道，往上纵横方向每隔900m设一道，保证连接结实。5.4.3.5每一施工流水段与相邻施工流水段支撑体系不能形成整体时，沿临边设剪刀撑一道。5.4.3.6将顶托安装在立柱上，深入长度不得少于15Cnb调节顶托高度，将中间顶托调节到一个水平面上，按起拱线将顶托面找平。5.4.3.7铺设
36、顶板底模板，板与板之间采用硬拼，保证拼缝严密、不漏浆。在顶板与墙体交接的阴角处采用木方顶紧墙面，其贴近墙体碎、顶板碎的两侧刨光，并在与墙体碎交接处粘贴海绵条，海面条贴在木方一侧，这样既保证了碎阴角方正、又防止了碎漏浆的现象。5.4.3.8可从一侧开场铺顶板模板，拼缝必须严密。模板的摆放应以最少切割模板为准则，应尽量减少拼缝。5.4.3.9顶板模板铺完后，用水准仪测量模板标高，进展校正，并用靠尺找平。5.5防水工程本工程防水工程包含泵房底板防水、泵房外墙防水、泵房屋面防水、消防水池内防水。本工程消防水池池壁施工时采用14防水拉杆。5.5.1工艺流程基层清理一刷底油一两层SBS改性沥青防水卷材5.
37、5.2施工工艺5.5.2.1基层处理：基层外表应坚实且具有一定的强度，清洁干净，外表无浮土、砂粒等污物，残留的砂浆块或突起物应以铲刀削平。5.5.2.2刷底油：（1）目的：清理基层灰尘，隔绝基层潮气，增强卷材和基层的粘结能力。（2）用长把刷把稀释过的氯丁胶或沥青涂料均匀的涂刷在干净和枯燥的基层外表上，复杂部位用油漆刷刷涂，要求不露白，涂刷均匀。枯燥4小时以上至不粘脚前方可进展下道工序。5.5.2.3附加层铺贴:铺第一道卷材前,应先在墙板阳角、管根位置铺设500mm宽卷材附加层，其中墙板附加层卷材应在铺设底板防水前预留。5.5.2.4铺第一道卷材（1）施铺卷材的顺序：施铺卷材应按先高后低、先远后
38、近的顺序进展；施铺防水卷材屋面的防水层时，应先施铺排水比拟集中的部位（如排水口、檐口、天沟等处），按标高由低到高的顺序施铺。（2）卷材的配置：施铺防水卷材应将卷材顺长方向进展配置，使卷材长向与水流向坡度垂直。卷材的搭接要顺水流坡度方向。卷材应平行屋脊方向铺贴，应从各落水处开场自低向高处进展。相邻两幅卷材的接头缝必须相互错开。（3）在铺贴防水卷材时，为了减少阴阳角和大面的接头应将卷材顺长方向配置，转角处应尽量减少接缝。（4）卷材的铺贴：卷材的铺贴应从流水下坡开场，施铺时，严禁将卷材拉得过紧，更不允许拉伸卷材，也不允许有皱折现象。卷材铺贴时对准已弹好的粉线，在铺贴好的卷材上弹出搭接宽度线，第二幅卷
39、材铺贴时，以此为准，边对线边铺贴，以使施铺卷材平整顺直。（5）防水卷材施工采用热熔法：当采用火焰喷具均匀烘烤卷材的底面，当卷材底面烘烤到有光泽发黑时，涂油已熔化，然后将卷材用力向前滚推，随后一人用辑轮将卷材搭接边压实，使其粘接结实，纵向搭接长度不小于70mm；横向搭接长度不小于100mm,热熔法施工完毕后，应采用冷嘲热讽粘接剂对搭接边进展密封处理。（6）每铺完一幅卷材，应立即用干净而松软的长柄压辑从卷材一端顺卷材横向顺序滚压一遍，彻底排除卷材粘结层间的空气。（7）排除空气后，平面部位卷材用重30-40kg的大压辑从中间向两侧边移动滚压，使其粘贴结实，排气彻底。5.5.2.5铺贴第二道卷材：同第
