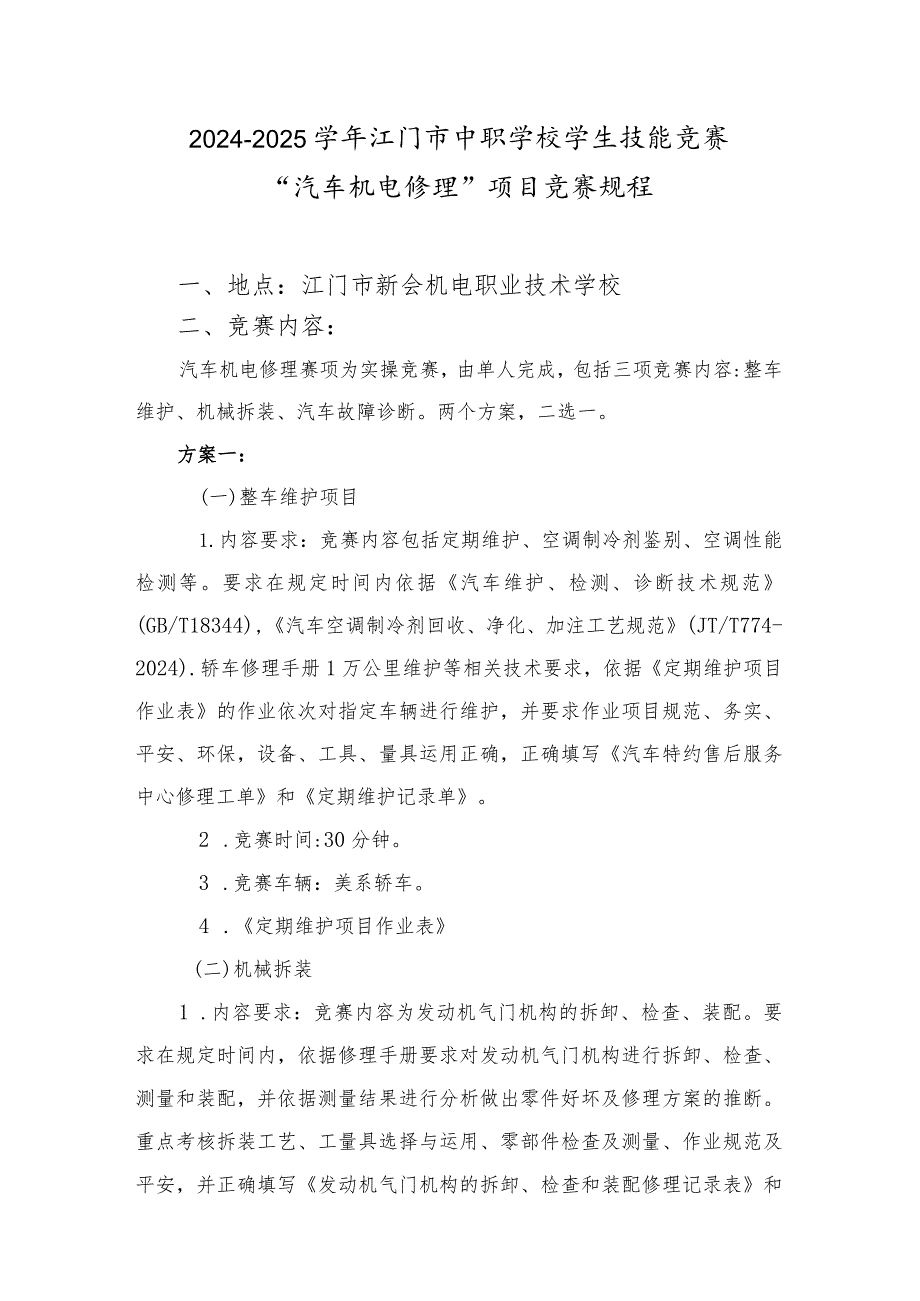

1、2024-2025学年江门市中职学校学生技能竞赛“汽车机电修理”项目竞赛规程一、地点：江门市新会机电职业技术学校二、竞赛内容：汽车机电修理赛项为实操竞赛，由单人完成，包括三项竞赛内容:整车维护、机械拆装、汽车故障诊断。两个方案，二选一。方案一：(一)整车维护项目1.内容要求：竞赛内容包括定期维护、空调制冷剂鉴别、空调性能检测等。要求在规定时间内依据汽车维护、检测、诊断技术规范(GB/T18344),汽车空调制冷剂回收、净化、加注工艺规范(JT/T774-2024).轿车修理手册1万公里维护等相关技术要求，依据定期维护项目作业表的作业依次对指定车辆进行维护，并要求作业项目规范、务实、平安、环保，
2、设备、工具、量具运用正确，正确填写汽车特约售后服务中心修理工单和定期维护记录单。2 .竞赛时间:30分钟。3 .竞赛车辆：美系轿车。4 .定期维护项目作业表(二)机械拆装1 .内容要求：竞赛内容为发动机气门机构的拆卸、检查、装配。要求在规定时间内，依据修理手册要求对发动机气门机构进行拆卸、检查、测量和装配，并依据测量结果进行分析做出零件好坏及修理方案的推断。重点考核拆装工艺、工量具选择与运用、零部件检查及测量、作业规范及平安，并正确填写发动机气门机构的拆卸、检查和装配修理记录表和上汽通用汽车特约售后服务中心修理工单，确定修理方案。2 .竞赛时间：30分钟3 .竞赛工件：1.6L发动机（LDE）
3、汽缸盖总成（含进排气凸轮轴、进排气门组，不含进、排气歧管和正时齿轮、汽缸垫等附件，并已拆除气门室盖）一套。4 .作业步骤（1）拆卸进、排气凸轮轴；（2）拆卸全部进排气门挺杆；（3）拆卸指定的某一个气缸的全部进气门和排气门组件；（4）对该气缸（两组四个进排气门）中指定其中的一组进、排气门进行：外观检查；进、排气门的长度测量；进、排气门头部的直径测量；进、排气门锥面上的接触面宽度测量；气缸盖上该组进、排气门座的接触面宽度测量，运用红印油检查检测；该组进、排气门对气门座的同心度检查；气门与气门座接触面的位置检查检测。（5）填写作业记录表和修理工单；（6）清洁零部件；（7）更换气门油封；(8)装配进、

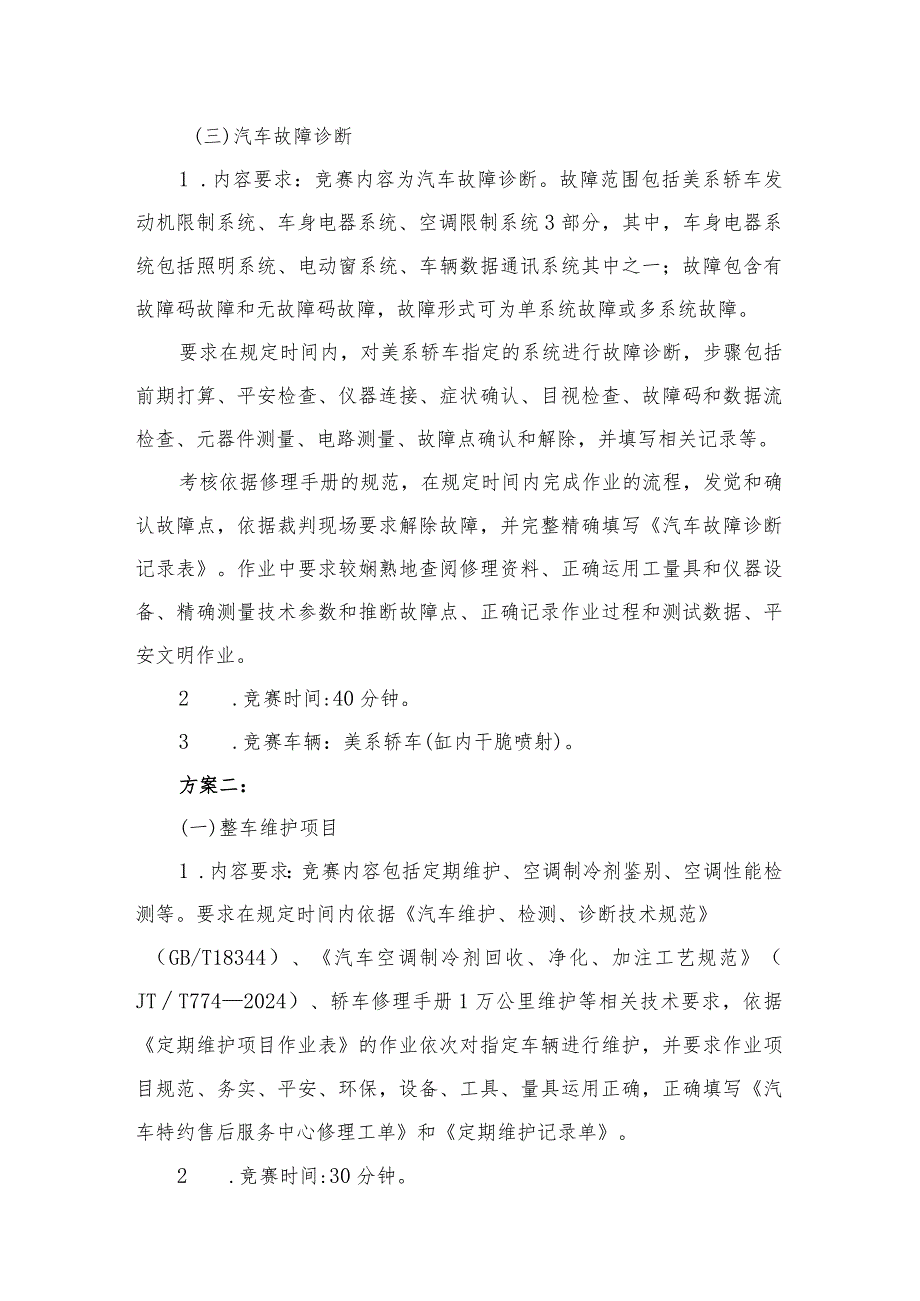

4、排气门组；(9)装配进、排气凸轮轴；(10)清洁整理打扫工位。(三)汽车故障诊断1 .内容要求：竞赛内容为汽车故障诊断。故障范围包括美系轿车发动机限制系统、车身电器系统、空调限制系统3部分，其中，车身电器系统包括照明系统、电动窗系统、车辆数据通讯系统其中之一；故障包含有故障码故障和无故障码故障，故障形式可为单系统故障或多系统故障。要求在规定时间内，对美系轿车指定的系统进行故障诊断，步骤包括前期打算、平安检查、仪器连接、症状确认、目视检查、故障码和数据流检查、元器件测量、电路测量、故障点确认和解除，并填写相关记录等。考核依据修理手册的规范，在规定时间内完成作业的流程，发觉和确认故障点，依据裁判现
5、场要求解除故障，并完整精确填写汽车故障诊断记录表。作业中要求较娴熟地查阅修理资料、正确运用工量具和仪器设备、精确测量技术参数和推断故障点、正确记录作业过程和测试数据、平安文明作业。2 .竞赛时间:40分钟。3 .竞赛车辆：美系轿车(缸内干脆喷射)。方案二：(一)整车维护项目1 .内容要求：竞赛内容包括定期维护、空调制冷剂鉴别、空调性能检测等。要求在规定时间内依据汽车维护、检测、诊断技术规范（GB/T18344）、汽车空调制冷剂回收、净化、加注工艺规范（JTT7742024）、轿车修理手册1万公里维护等相关技术要求，依据定期维护项目作业表的作业依次对指定车辆进行维护，并要求作业项目规范、务实、平
6、安、环保，设备、工具、量具运用正确，正确填写汽车特约售后服务中心修理工单和定期维护记录单。2 .竞赛时间:30分钟。3 .竞赛车辆：美系轿车。4 .定期维护项目作业表（二）机械拆装1.发动机曲柄连杆机构的拆解、检查和组装（1）作业要求在30分钟的规定时间内，对发动机曲柄连杆机构的拆解、检查（包括外观检查和尺寸测量）和组装；按要求填写检查测量记录并依据测量结果进行分析计算和确定修理方案。1）曲轴和曲轴主轴承的拆卸、检查、测量、组装；2）测量检查曲轴轴向间隙；3）测量检查曲轴不圆度；4）测量检查曲轴主轴承间隙（用塑料线间隙规）；5）填写发动机曲柄连杆机构的检查、组装和拆解修理记录表,计算和确定修理
7、方案。（2）考核要点依据修理手册要求对发动机曲柄连杆机构进行拆解、检查（包括外观检查和尺寸测量）和组装，按要求填写检查测量记录并依据测量结果进行分析计算和确定修理方案。重点考核拆装工艺、零件清洁、工量具运用、零部件检查和选配、作业规范及平安，并正确填写发动机曲柄连杆机构的检查、组装和拆解修理记录表，计算和确定修理方案。（三）汽车故障诊断1 .内容要求：竞赛内容为汽车故障诊断。故障范围包括美系轿车发动机限制系统、车身电器系统、ABS制动系统3部分，其中，车身电器系统包括照明系统、电动窗系统、车辆数据通讯系统其中之一;故障包含有故障码故障和无故障码故障，故障形式可为单系统故障或多系统故障。要求在规
8、定时间内，对美系轿车指定的系统进行故障诊断，步骤包括前期打算、平安检查、仪器连接、症状确认、目视检查、故障码和数据流检查、元器件测量、电路测量、故障点确认和解除，并填写相关记录等。考核依据修理手册的规范，在规定时间内完成作业的流程，发觉和确认故障点，依据裁判现场要求解除故障，并完整精确填写汽车故障诊断记录表。作业中要求较娴熟地查阅修理资料、正确运用工量具和仪器设备、精确测量技术参数和推断故障点、正确记录作业过程和测试数据、平安文明作业。2 .竞赛时间:40分钟。3 .竞赛车辆：美系轿车（缸外喷射）。三、名次排列规则按总成果由高到低排序，总成果相同则以三个项目总用时短的名次在前。四、分值安排及评
9、分标准（一）分值安排：总分300分，安排如下:1.整车维护技能：100分；2 .机械拆装：100分；3 .汽车故障诊断：100分；（二）评分标准总体配分比例项目主要内容配分比例作业流程、工艺娴熟地查阅修理资料；作业流程顺畅，拆装、维护、诊断工艺合理有效，作业项目齐全，操作规范、到位，测量、检测、诊断结果正确，并能依据相关检测数据做出正确推断。65%工单、记录单填写完整、清楚、正确。20%设备、工具运用设备、工具、量具选择和运用正确、操作娴熟；工具、量具不落地。10%平安环保和5S规范符合平安操作规程；工具、零件、车辆等无碰撞；车辆、零件无损坏，人员平安无工伤；遵守5S要求，工具、量具、设备刚好
10、清洁、归位；液体撒漏刚好清洁；废弃物分类存放等。5%五、竞赛须要的工量具、设备、配件和辅料（一）整车维护序号工具名称数量1多功能聚光头灯1只2150件综合组套1套332件12.5mm系列套筒组套1套46件套T系列一字、十字螺丝批1套5手电筒1套6磁性捡拾器（380mm）1个7指针式扭力扳手1把8预置式扭矩扳手各1套9鲤鱼钳、尖嘴钳、钢丝钳各1把10圆头锤1把118件套折叠式中孔花形扳手1套1212.5mm棘轮扳手1把1312.5mm系列锁定接杆101个1412.5mm系列转接头1个15Ionlm系列转接头1个16Iomm系列转接头1个176.3mm系列转接头1个18吹气枪1把19帽式滤清器扳手
11、1套20制冷剂鉴别仪1个21电子式卤素检漏仪1个23汽车空调诊断仪1台序号量具名称数量1钢直尺（100OmnI）1把2数字万用表1只序号配件辅料名称数量1机油.1桶2机油滤清器1个3油底壳放油螺塞1个4空气滤清器芯1个5防冻液1桶6制动液1支7多用途润滑剂1支8漏斗1个9玻璃清洗液1桶10空调制冷剂（134a）1罐11清洁布2块12毛刷1把14翼子板及前格栅布1套15三件套（方向盘套、座椅套、脚垫）1套16手套1副17垃圾箱3个18拖把1把19灭火器1个20车轮挡块4个21举升垫块4个序号设备名称数量1网格式工具车.2辆2八抽屉柜型工具车1辆3举升机1台4尾气排放管1个5机油收集器1个6轮胎拆
12、装托架1个8尾气分析仪1台（二）机械拆装发动机气门机构的拆卸、检查、装配序号工具名称数量1扭力扳手(15Nm)1套2扭力扳手(525Nm)1套3橡皮锤1把4150件套装工具1套5改锥套装1套6吹尘枪1把7磁铁软棒1把8护目镜1付9头戴式U）E灯1个10配气机构拆装专用工具1套11外径千分尺（25-50mm）1把12钢板尺(O-100mm(0.5mm)1把13游标卡尺0T50mm(0.02m)1把14高度尺0.OOmm-150.OOmm(200mm)1把15测量平台200X300mm1个序号配件辅料名称数量1吸油纸2张2抹布2块3机油1桶4红印油1序号设备名称数量1工具车1台2工作台1个3LDE
13、J.6L汽缸盖（含进、排凸轮轴和气门组）总成1套4发动机翻转架及汽缸盖协助连接板1台5油盆1个6垃圾桶1个7墩布1把SLDE_1.6L发动机修理包或气门油封套件每工位每次更换一个气缸的四个气门油封（循环运用）If发动机曲柄连杆机构的拆解、检查和组装序号工具名称数量1扭力扳手20Nm-100Nm1个2扭力扳手40Nm200Nm1个3橡皮锤1个4常用工具150件组套1个5角度测量仪1个6起子套装（十字和一字各3把）1个7指针式扭力扳手1个812.5un转9.5mm的转接头1个9铜棒1个1()吹尘枪1个11外径千分尺50-75mm（测量55mm）1个12带磁体支架的百分表（活动测量杆须要大于45mm）1个13塑料线间隙规（）1个14工具车1个15工作台（带台钳）1个16发动机及翻转架1个（三）汽车故障诊断序号工具名称数量1扭力扳手（5Nm-25Nm）1套2150件组合工具1套3数字万用表1套4手电筒1套5起子套装（十字和一字各3把）1套6鲤鱼钳1把7钢丝钳1把8尖嘴钳1把9开口、梅花扳手1套IO试电笔1套11测试用电路连接线、背插探针1套12二极管试灯1个13内饰件撬板1套序号配件辅料名称数量1翼子板罩布、前罩布1套2座垫套布、方向盘套、脚垫1套3车轮挡块4个序号设备名称数量1综合诊断分析仪1套2工具车1辆3零件车1辆
