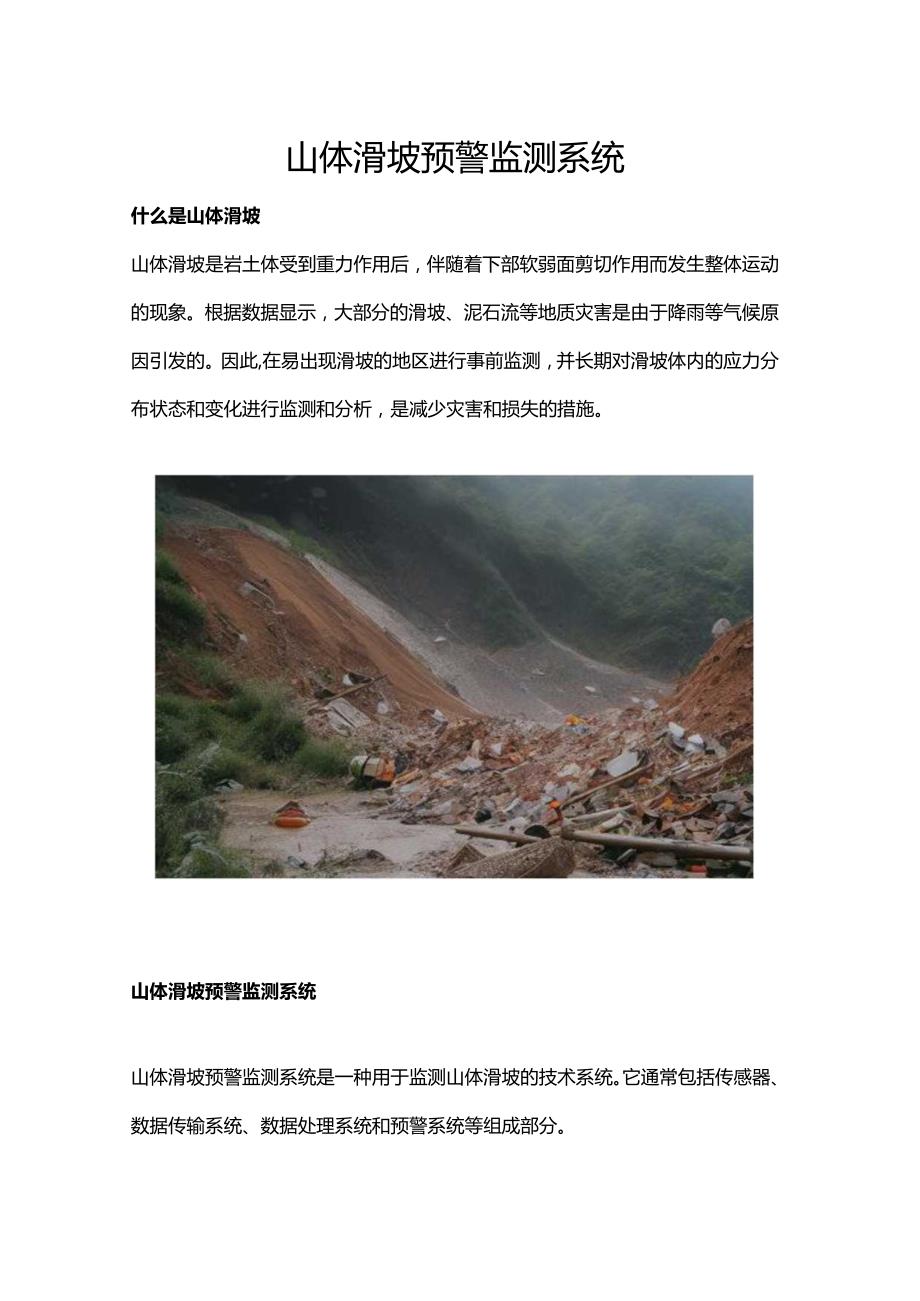

1、山体滑坡预警监测系统什么是山体滑坡山体滑坡是岩土体受到重力作用后，伴随着下部软弱面剪切作用而发生整体运动的现象。根据数据显示，大部分的滑坡、泥石流等地质灾害是由于降雨等气候原因引发的。因此,在易出现滑坡的地区进行事前监测，并长期对滑坡体内的应力分布状态和变化进行监测和分析，是减少灾害和损失的措施。山体滑坡预警监测系统山体滑坡预警监测系统是一种用于监测山体滑坡的技术系统。它通常包括传感器、数据传输系统、数据处理系统和预警系统等组成部分。传感器用于监测山体的表面位移、内部位移、地下水水位、降雨量、裂缝监测、支护结构等参数，数据传输系统将传感器监测到的数据传输到数据处理系统，数据处理系统对数据进行分

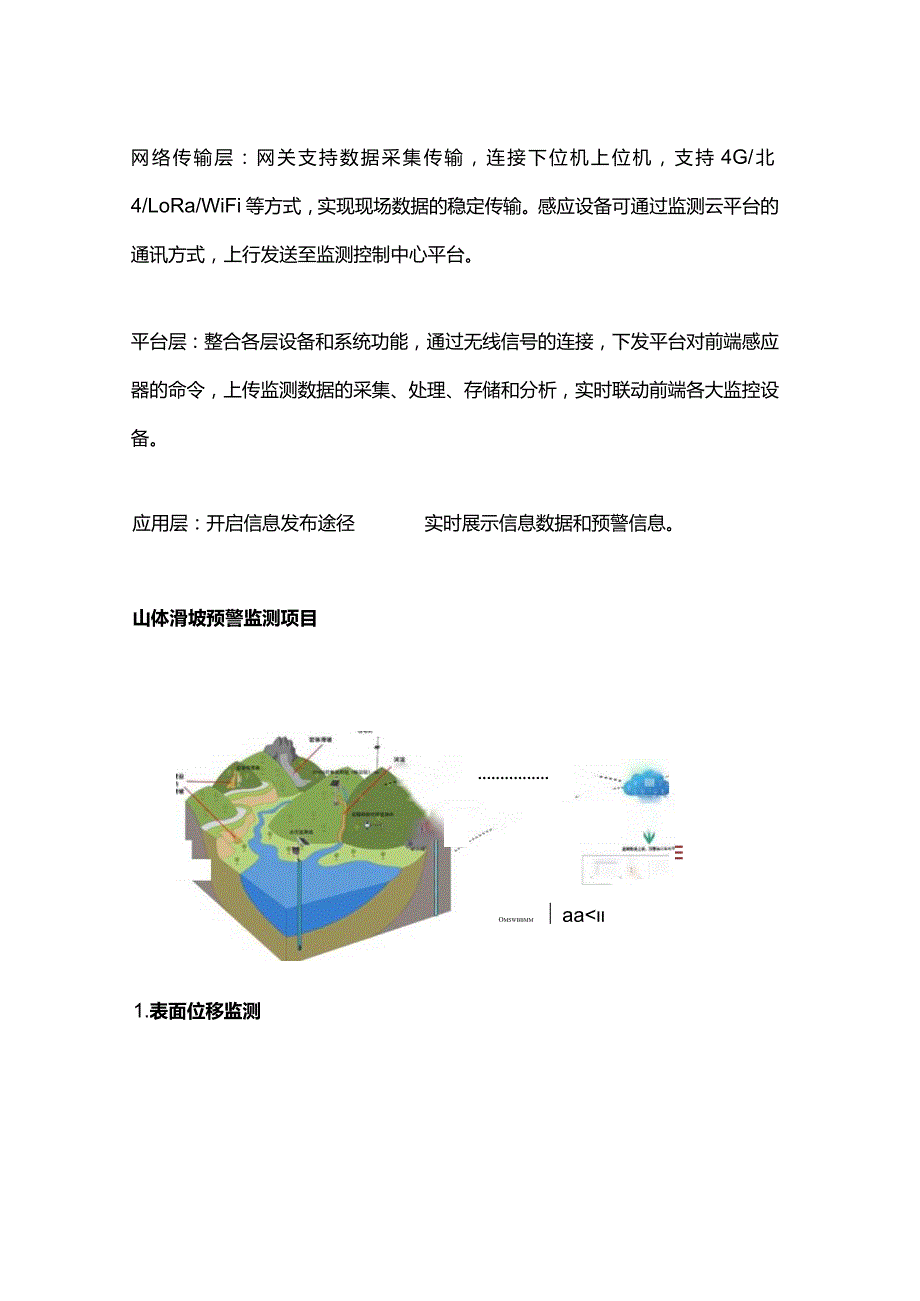

2、析处理，判断山体是否存在滑坡的风险，并发出预警信号。预警系统可以通过声音、灯光、短信等方式向人们发出警报，提醒人们采取相应的措施。山体滑坡预警监测系统可以帮助人们及时发现山体滑坡的风险，提前采取措施，避免山体滑坡造成的人员伤亡和财产损失。滑坡监测系统架构图手机端电脑端监控中心监管部门应用层感知层SIi- 一应卷感器远程倾斜位移一 一 一感知层：实时感知地质环境的状态变化，如水平位移、内部位移、沉降、降雨量、应力等前端感知设备；网络传输层：网关支持数据采集传输，连接下位机上位机，支持4G/北4/LoRa/WiFi等方式，实现现场数据的稳定传输。感应设备可通过监测云平台的通讯方式，上行发送至监测控
3、制中心平台。平台层：整合各层设备和系统功能，通过无线信号的连接，下发平台对前端感应器的命令，上传监测数据的采集、处理、存储和分析，实时联动前端各大监控设备。应用层：开启信息发布途径山体滑坡预警监测项目实时展示信息数据和预警信息。 坐巴 一RlL”“一T, O Q Omswbbmm aa1.表面位移监测监测目的：掌握边坡整体表面位置的变化及其变化速率（包括平面位移和垂直沉降），确定边坡整体位移变形的情况，是确定边坡稳定性重要指标之一。监测手段：GNSS位移监测站型号名称QY-19 GNSS位移监测站信号GPS: LICA, L2C北斗:B1l, B2I GLONASS: L1OF, L2OF G
4、alileo: E1-BC,E5b单点定位精度1.5mRTK定位精度水平：2.5 mm垂直：2.5 mm信号传输4G无线数据传输、470MHZ无线组网、 RDSS北斗短报文通讯供电方式太阳能+锂电池组合供电上报间隔1分钟 24小时可设置，支持密报记录容量云端存储2.内部位移监测目的：掌握边坡内部的位移变化及其变化速率，结合表面综合位移信息可确定边坡整体位移变形情况。为于边坡稳定性评价提供重要的数据参考。监测手段：在线式测斜仪测量范围(XY)0-360o, (Z)O-90测量精度0.0010分辨率0.00010长期稳定性0.05/月测量轴X轴Y轴Z轴上报间隔1分钟 24小时可设置，支持密报供电方
5、式220V或太阳能供电信号传输4G无线数据传输记录容量云端存储3、地下水水位监测监测目的：掌握边坡内部地下水的分布情况。监测手段：水位监测站iI型号名称QY-01水位监涌站产品图片测量范围0TOOOCm测量精度1cm探头线长10m（标配）记录间隔30分24小时可调供电方式220V或太阳能供电输出信号4G（可定制北斗）记录容量云端存储中4、降雨量监测监测目的：掌握边坡区域环境参数情况，有较大降雨时进行报警。监测手段：压电式雨量监测站测量范围0.3 10mmmin测量精度4% （日累积降雨量）分辨率0.01mm刷新时间5s累计雨量自上电工作以来降雨量总量上报间隔1分钟 24小时可设置，支持密报供电
6、方式太阳能+锂电池组合供电信号传输4G无线数据传输记录容量云端存储本场雨量：雨停后数据保持直到下场降雨自动从零开始计量。本场降雨持续时间：单位是5s,例如本值是12的时候，意为已经降雨60s过去1分钟降雨量：过去的1分钟平滑递推值过去10分钟降雨量：过去的10分钟平滑递推值本场峰值分钟雨量：本场降雨内峰值分钟雨量可选配参数要素量程精度分辨率空气温度-4085gC0. 30. 13%RHO. 1%RH相对湿度大气压力300IlOOhPa0. 4hPa0. IhPaO1OOooRH5、裂缝监测监测目的：掌握边坡区域相关裂缝的变化情况。监测手段：远程倾斜位移监测仪（拉线式位移计）测量精度加速度：3%
7、,倾角：1, 位移：0.26mm分辨率加速度：0.6mg,倾角：1, 位移：0.1mm测量方向,Y,Z供 电太阳能+锂电池组合供电输出信号4G （可定制北斗）无线数据传输测量精度加速度：0.1%,倾角：0.1, 位移：0.12mm分辨率力口速度：0.06mg,倾角：0.001, 位移：0.03mm测量方向,Y,Z供 电太阳能+锂电池组合供电输出信号4G （可定制北斗）无线数据传输型号名称QY-18A远程倾斜位移监测仪产品图片测量范围加速度：2g,倾角：090,位移：0500mmI型号名称QY-18B远程倾斜位移监测仪产品图片测量范围力隧度：器g，需;-39，似移：5UUmm6.支护结构监测监测
