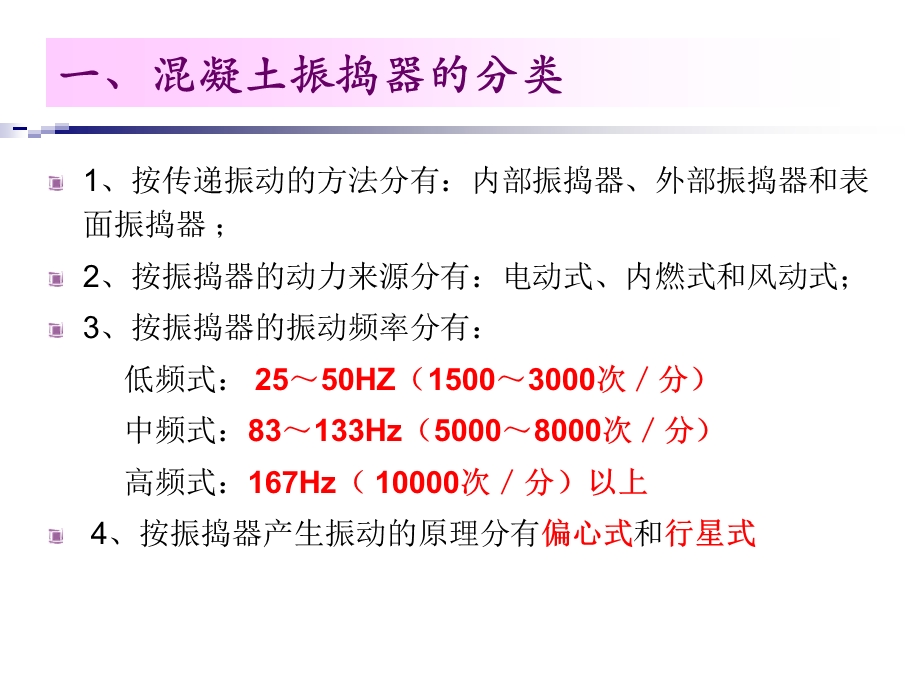

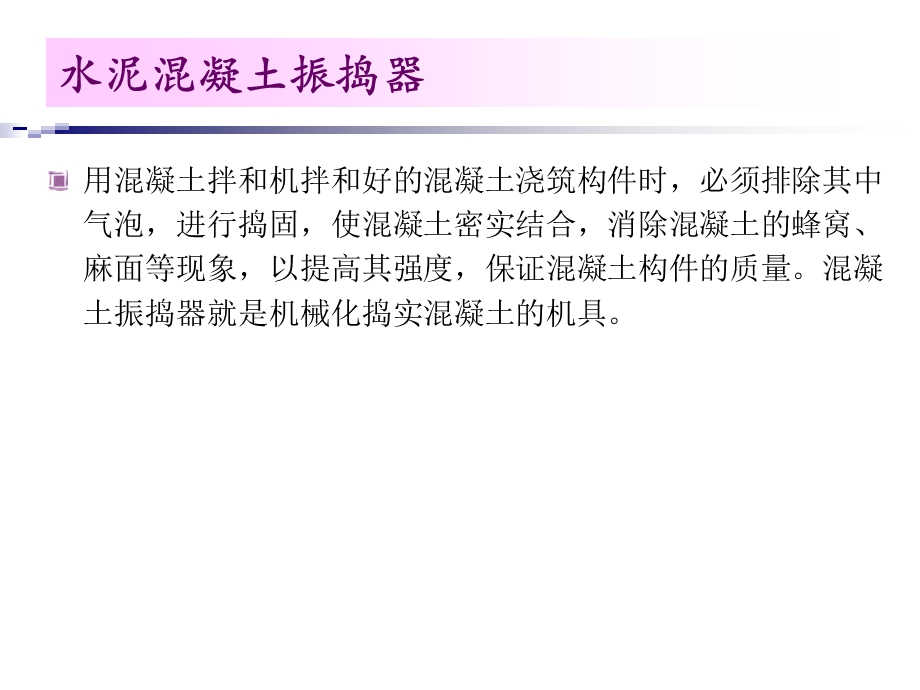

1、水泥混凝土振捣器,水泥混凝土振捣器,用混凝土拌和机拌和好的混凝土浇筑构件时，必须排除其中气泡，进行捣固，使混凝土密实结合，消除混凝土的蜂窝、麻面等现象，以提高其强度，保证混凝土构件的质量。混凝土振捣器就是机械化捣实混凝土的机具。,一、混凝土振捣器的分类,1、按传递振动的方法分有：内部振捣器、外部振捣器和表面振捣器；2、按振捣器的动力来源分有：电动式、内燃式和风动式；3、按振捣器的振动频率分有：低频式：2550HZ（15003000次分）中频式：83133Hz（50008000次分）高频式：167Hz（10000次分）以上 4、按振捣器产生振动的原理分有偏心式和行星式,内部振捣器,内部振捣器又称
2、插入式振捣器。工作时振动头1插入混凝土内部，将其振动波直接传给混凝土。这种振捣器多用于振捣厚度较大的混凝土层，如桥墩、桥台基础以及基桩等。它的优点是重量轻，移动方便，使用广泛。,插入式振捣器,1-振动头；2-减振器；3-手把盘；4-橡皮电缆；5-操纵开关,外部振捣器,外部振捣器又称附着式振捣器，是一台具有振动作用的电动机，在该机的底面安装上特制的底板，工作时底板附着在模板上，振捣器产生的振动波通过底板与模板间接地传给混凝土。这种振捣器多用于薄壳构件、空心板梁、拱肋、T形梁等的施工。根据施工的需要，外部振捣器除附着式外，还有一种振动台，它是用来振捣混凝土预制品的。装在模板内的预制品置放在与振捣器
3、连接的台面上，振捣器产生的振动波通过台面与模板传给混凝土预制品。,外部振捣器,l-电动机2-电机轴3-偏心块4-护罩5-固定基座,表面振捣器,表面振捣器是将它直接放在混凝土表面上，振捣器2产生的振动波通过与之固定的振捣底板1传给混凝土。由于振动波是从混凝土表面传入，故称表面振捣器。工作时由两人握住振捣器的手柄4，根据工作需要进行拖移。它适用于厚度不大的混凝土路面和桥面等工程的施工。,平面式表面振捣器和电机振子,l-振捣底板2-振动器3-缓冲弹簧4-手柄5-开关6-定子7-机壳8-转子9-偏心块10-转轴11-轴承,偏心式振动器,偏心式利用振动棒中心安装的具有偏心质量的转轴，在作高速旋转时所产生
4、的离心力通过轴承传递给振动棒壳体，从而使振动棒产生圆周振动的。,行星式振动器,行星式利用振动棒中一端空悬的转轴，在它旋转时，其下垂端的圆锥部分沿棒壳内的圆锥面滚动，从而形成滚动体的行星运动以驱动棒体产生圆周振动。,插入式内部振动器的构造,电动软轴偏心式内部振捣器由电动机1、增速器2、传动软轴3 和激振体5等组成。其构造特点是激振体用传动软轴与驱动部分联系，形成柔性连接，这样就可以最大限度地减轻操作人员的持重，并且传动软轴允许在一定范围内的各向挠曲，因此激振体能从任何方向穿过钢筋骨架插入混凝土，操作相当方便。这种偏心式内部振捣器的软轴在使用中容易损坏，轴承也容易磨损，软轴的转速也不能提得太高，因
5、此振动频率和振捣作用的效果受到一定的限制。,偏心式内部振捣器示意图,1-电动机；2-增速器；3-传动软轴；4-连接套；5-激振体；6-激振子,插入式振捣器使用注意事项,1）插入式振捣器的电动机通电后旋转时，若软轴不转，则电动机转向不对，任意调换两相电源线即可；若软轴转动振动棒不起振可摇晃棒头或将棒头轻嗑地面，即可起振动。2）作业中应使振动棒自然沉入混凝土，一般应垂直插入，并插到下层尚未初凝层中510cm，以促使上下层相互胶合。3）插人式振捣器振捣时，除了做到快插慢拔外，振动棒各插点间距应均匀。不要忽远忽近。一般间距不应超过振动棒有效作用半径的1.5倍。,插入式振捣器使用注意事项,4）振动棒在混
6、凝土内振捣时间，一般每插点振捣2030s，以混凝土不再显著下沉，不再出现气泡，表面泛出水泥浆和外观均匀为止，在振捣时应将振动棒上下抽动510cm，使混凝土密实均匀；棒体插人混凝土的深度不应超过棒长的2334，以免因振动棒不易拔出而导致保护软管损坏；不许将保护软管插入混凝土中，以防砂浆浸蚀保护软管及砂浆渗入软管而损坏机件5）使用插入式振捣器时，应避免将振动棒触及钢筋、芯管及预埋件，不得采取振动棒振动钢筋的方法来促使混凝土振密。以免因振动使钢筋位置变动、降低钢筋与混凝土之间的粘结力。6）振捣器作业时，保护软管弯曲半径应大于规定数值，软管不得有断裂。钢丝软轴使用200小时后应更换，若软管使用过久，长
7、度变长时应及时进行修复或换新。,插入式振捣器使用注意事项,7）振捣器在使用中若温度过高，应停机冷却检查，是机件故障，要及时修理。冬季低温下，振捣器作业前应缓慢加温，在棒内的润滑油解冻后，再投入作业。8）操作人员应注意用电安全，在穿戴好胶鞋和绝缘橡皮手套后方能操作插入式振捣器进行作业。9）振捣器作业完毕，应将振捣器电动机、保护软管、振动棒刷干净，按规定要求进行润滑保养工作；振捣器存放时，不要堆压软管，应平直放好，以免变形，应防止电动机受潮。,混凝土振动台使用注意事项,）应将振动台安装在牢固的基础上，地脚螺栓应有足够强度并拧紧，同时在基础中间必须留有地下坑道，以便经常调整与维修。）使用前要进行检查
8、和试运转，检查机件是否完好，所有坚固件，特别是轴承座螺栓、偏心块螺栓、电动机和齿轮箱螺栓等，必须紧固牢靠。）振动台不宜空载长时间运转。在作业中，必须安置牢固可靠的模板锁紧夹具，以保证模板和混凝土台面一起振动。）齿轮箱中的齿轮因受高速重载荷，故应润滑和冷却良好；箱内油平时保持在规定的水平面上，工作时温升不得超过70。,混凝土振动台使用注意事项,）振动台所有轴承应经常检查并定期拆洗更换润滑脂，使轴承润滑良好，并应注意检查轴承温升，当有过热现象时应立即设法消除。）电动机接地应良好可靠，电源线和线接头应绝缘良好，不得有破损漏电现象。）振动台面应经常保持清洁平整，以便与钢模接触良好。因台面在高频重载下振
9、动，容易产生裂纹，必须注意检查，及时修补。每班作业完毕应及时清洗干净。,穿心式千斤顶,穿心式千斤顶适用于张拉钢筋束或钢丝束，它主要由张拉缸7、顶压缸8、顶压活塞9及弹簧10等部分组成。其特点是：沿拉伸机轴心有一穿心孔道，钢筋（或钢丝）穿入后由尾部的工具锚锚固。,穿心式千斤顶工作原理示意图,1-工作锚；2-张拉回程油室；3-顶压工作油室；4-张拉工作油室；5-工具锚；6-钢丝；7-张拉缸；8-顶压缸；9-顶压活塞；10-弹簧；11-后油嘴；12-前油嘴,工作原理,张拉时，打开前后油嘴，从后油嘴11向张拉工作油室4内供油，张拉缸7缸体向后移动。由于钢索锚固在千斤顶尾部的工具锚上，因此千斤顶通过工具将钢索张拉。当钢索张拉到需要的长度时，关闭后油嘴11，从前油嘴12进油至顶压缸8内，使顶压活塞9向前伸移而顶住锚塞，并将锚塞压人锚圈中，从而使钢索锚固。打开后油嘴并继续从前油嘴进油，这时张拉缸向前移动，缸内油液回流。最后打开前油嘴，使顶压缸内的油液回流，顶压活塞由于复位弹簧10的作用而复位。,
