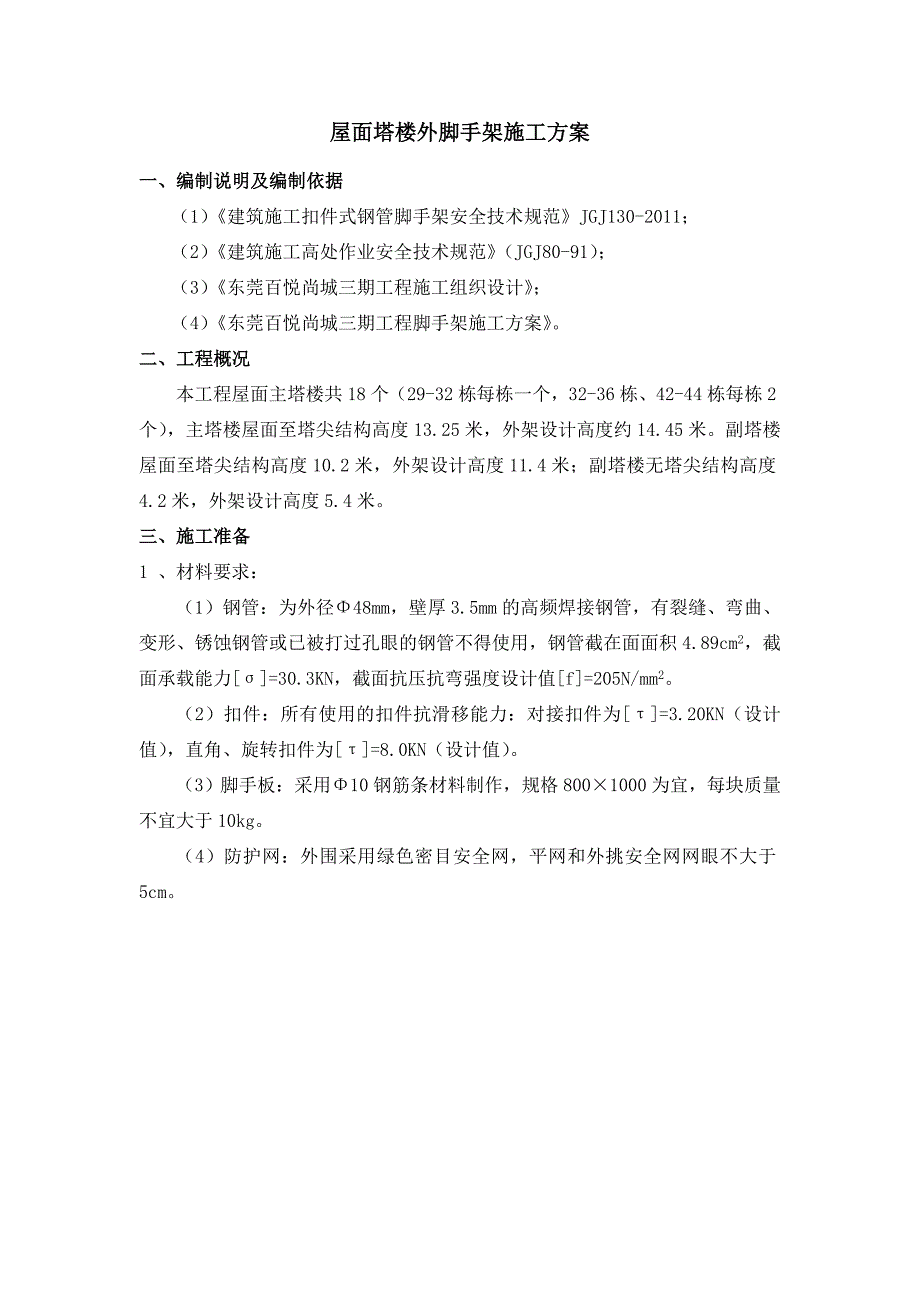

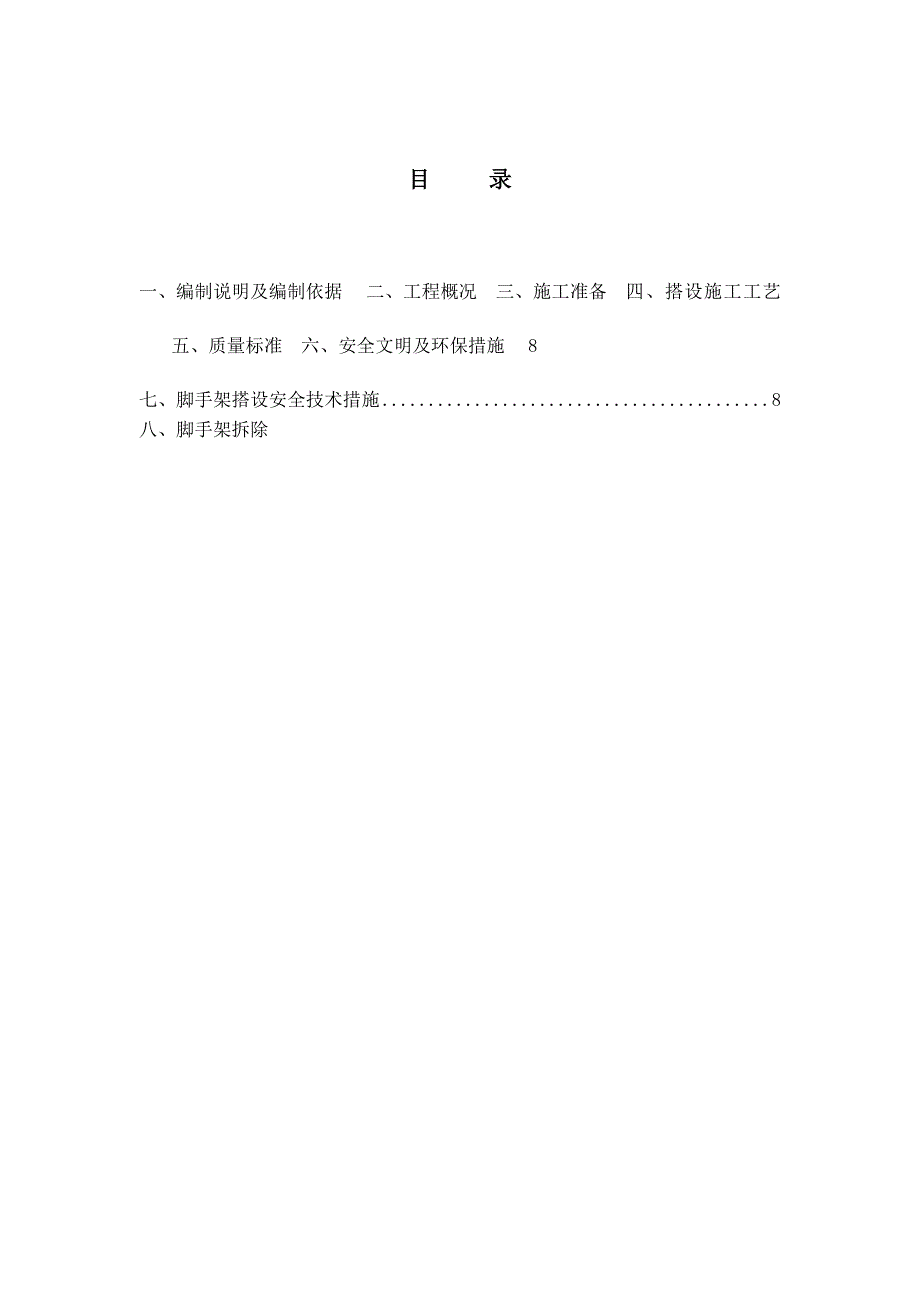

1、目 录一、编制说明及编制依据二、工程概况三、施工准备四、搭设施工工艺五、质量标准六、安全文明及环保措施8七、脚手架搭设安全技术措施8八、脚手架拆除屋面塔楼外脚手架施工方案一、编制说明及编制依据（1）建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；（2）建筑施工高处作业安全技术规范（JGJ80-91）；（3）东莞百悦尚城三期工程施工组织设计；（4）东莞百悦尚城三期工程脚手架施工方案。二、工程概况本工程屋面主塔楼共18个（29-32栋每栋一个，32-36栋、42-44栋每栋2个），主塔楼屋面至塔尖结构高度13.25米，外架设计高度约14.45米。副塔楼屋面至塔尖结构高度10.2米，外架
2、设计高度11.4米；副塔楼无塔尖结构高度4.2米，外架设计高度5.4米。三、施工准备1 、材料要求：（1）钢管：为外径48mm，壁厚3.5mm的高频焊接钢管，有裂缝、弯曲、变形、锈蚀钢管或已被打过孔眼的钢管不得使用，钢管截在面面积4.89cm2，截面承载能力=30.3KN，截面抗压抗弯强度设计值f=205N/mm2。（2）扣件：所有使用的扣件抗滑移能力：对接扣件为=3.20KN（设计值），直角、旋转扣件为=8.0KN（设计值）。（3）脚手板：采用10钢筋条材料制作，规格8001000为宜，每块质量不宜大于10kg。（4）防护网：外围采用绿色密目安全网，平网和外挑安全网网眼不大于5cm。2、主要
3、材料用量：序号材料名称规格型号单位数量备注1483.5钢管6m根122004m19801.5m54003m84005接头卡48套160006十字卡48套382007转卡48套70008脚手板-M2177309安全网（密目）1.5x6m块27103、工期要求：序号使用部位搭设时间拆除时间使用时间129-30栋2013年1月2013年4月3个月242-44栋2013年1月2013年4月3个月331-32栋2013年2月2013年5月3个月433-36栋2013年2月2013年5月3个月4、劳动力组织和职责分工：项目部成立以项目经理为组长的领导小组，负责屋面塔楼外脚手架的搭设施工质量和进度。人员分工
4、如下：序号职务负 责 内 容1经理现场总负责、总协调2总工程师人员培训、方案交底，技术协调3工程经理施工部署4调度人员、机械组织、现场指挥5土建工程师书面技术交底6安全员安全文明施工指挥、交底7材料主任材料供应8测量员轴线、标高控制施工队成立由队长为组长的领导班子，成立两个班组，明确人员分工，各行其责，每个区施工时每个班组人员组织如下组 长：施工队队长技术员、质检：各一名，负责对施工人员的技术交底、检查施工质量；安全员：各一名，负责配合项目部安全员，做好安全文明施工；架子工： 20名，进行架子施工。四、搭设施工工艺1、外架设计：塔楼外架采用双排落地式脚手架，立杆横距距800mm，纵距1500，
5、步距1800；大横杆间距900。由于塔楼部位有突出线条，为了施工方便，外架内侧立杆距离线条外边线300mm，非线条部位小横杆伸出至离墙体或窗外边线300mm，且满铺脚手板。如图所示：（其他栋塔楼外架参照33、34、36栋塔楼外架平面布置图及29-32栋副塔楼平面布置图进行搭设）33、34、36栋塔楼外架平面布置图29-32栋副塔楼外架平面布置图2 、工艺流程：基础处理摆放扫地杆（贴近地面的大横杆）逐根树立立杆，随即与扫地杆扣紧装扫地小横杆并与立杆扣紧安装第一步大横杆（与各立杆扣紧）安装第一步小横杆第二步大横杆第二步小横杆加设临时斜撑杆（上端与第二道大横杆扣紧）第三、四步大横杆和小横杆接立杆加设
6、剪刀撑铺脚手板、挂安全网（1）立杆基础处理：楼面清理干净，剔除浮浆；立杆下垫18 mm厚木模板。（2）搭设顺序：脚手架搭设选取一个角部为开始点，向两边延伸交圈搭设。（3）布置扫地杆：根据测量放线布置纵横向扫地杆，双排架内外排扫地杆的轴线距离为800mm；纵横向扫地杆距地面的高度取200mm。（4）立杆设置：1）根据测量定位依次竖起立杆，立杆与纵横向扫地杆间采用扣件连接牢固；2）脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm且不在同一步距，立柱接头除在顶端可采用搭接外，其余各接头必须采用对接扣件对接，相邻立柱对接头位置应设在不同的大横杆横距中
7、，沿高度方向错开的距离大于500mm且不在同一步距范围内。（5）大横杆、小横杆设置：1）装设第一步的纵向和横向水平杆，随校正立杆之后予以固定，并按此顺序依次向上搭设；2）大横杆：上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的1/3；相邻步架的大横杆错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况；3）小横杆：贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。小横杆除悬挑部位外伸出立杆100mm，悬挑部位小横杆距端部50mm处加设一道大横杆。（6）剪刀撑：外立面满布剪刀撑。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固
8、定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。（7）连墙件：在图示线条位置设置连接件，每隔3.6米一道。（8）脚手板铺设：每步满铺设钢扒片脚手板。 （9）安全网挂设：外架外立面四周挂好绿色安全立网，立网挂在外排立杆脚手架内侧。五、质量标准项次项目技术要求允许偏差（mm）（1）基础表面坚实平整排水不积水垫板不晃动（2）立杆垂直整体垂直度10（3）间距步距20纵距50横距20（4）纵向水平杆高差一根杆的两端20同跨内两根纵向水平杆高差10（5）双排脚手架横向水平杆外伸长度外伸100mm20（6）扣件安装主节点处各扣件中心点相互距离150mm同步立杆上两个
9、相隔对接扣件的高差500mm立杆上对接扣件至主节点的距离步距/3纵向水平杆件上的对接扣件至主节点的距离纵距/3扣件螺栓拧紧力矩4065Nm（7）剪刀撑斜杆与地面的倾角4560（8）脚手板外伸长度对接伸出长度130150，对接出两支点距离300搭接伸出长度100mm，搭接长度200mm六、安全文明及环保措施 1、施工人员进场前要进行安全教育，操作过程中必须佩带安全帽，工作人员必须持证上岗。 2、高空作业时必须佩带安全带，穿软底鞋方允许上架作业。 3、禁止现场抽烟、酒后作业、现场嬉戏打闹、私接电源等不文明的现象。 4、操作过程对材料要统一堆放，禁止乱扔乱放，禁止向地面上扔扣件、扳手等以防伤人。5、
10、搭设及拆除过程中要注意对成品的保护。七、脚手架搭设安全技术措施1、施工前要有详细可行的施工方案，班组严格按照之前落地式脚手架技术交底的要求进行施工。 2、杆件相交位置的联结点符合构造要求，联接件的安装和紧固力符合要求； 3、脚手架上的安全防护设施应能有效地提供安全防护，防止架上的人员和物品发生坠落； 4、架上作业时，不要随意拆除结构杆件，因作业需要必须拆除某些杆件时，必须经技术人员同意并采取可靠的加固措施后方可拆除； 5、架上作业时，不要随意拆除安全防护设施，未设置或设置不符合要求时，必须补设或改善后才能上架进行作业； 6、现场施工人员必须按规定佩带工作证，戴好安全帽。工作期间不得饮酒、吸烟，
11、要严格遵守工地的各项规章制度。 7、在脚手架搭设和拆除过程中，下面必须设警戒线，在警戒线以内，严禁人员施工、行走，外围有人指挥。 8、六级（含六级）以上大风、高温、大雨、大雪、大雾等恶劣天气，应停止作业。八、脚手架拆除1、 流程：拆架顺序遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆。脚手架拆除顺序为：安全网栏杆脚手板剪刀撑小横杆大横杆立杆连墙杆。做到一步一清、一杆一清。2、拆除方法：（1）外墙脚手架拆除前先清理脚手架上的杂物及垃圾，保持脚手架上清洁，并拆除安全网。（2）脚手架拆除从上往下逐层拆除，每拆除一排脚手架切割掉一道附墙拉结点，并立即修补好墙
12、面上的粉刷洞口。（3）拆立杆时，要先抱住立杆再拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。（4）所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。 （5）当脚手架拆至下部最后一根长钢管的高度（约6米）时，应先在适当位置搭临时抛撑加固，后拆连墙件。（6）必须由2人以上协同操作，拆纵向水平杆时，应由站在中间的人向下传递，拆下的杆配件严禁高空抛掷。 （7）架子拆除时作业区周围设绳绑围拦或竖立警戒标志；工作面应设专人指挥，拆除作业区的周围及进出口处，必须派专人看护，严禁非
13、作业区人员进入危险区域，拆除大片架子应加临时围栏。作业区内电线及其他设备有妨碍时，应事先与有关部门联系拆除、转移或加防护。（8）拆除全部过程中，指派专业班组长担任指挥和监护，并负责任拆除撤料和监护操作人员的作业。（9）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。拆除架子时拆除过程中，凡已经松开连接的配件必须及时拆除运走，避免误扶、误靠已松脱的连接杆件。（10）连墙杆应随拆除进度逐层拆除，拆抛撑前，应用临时撑支住，然后才能拆抛撑。（11）大片架子拆除后所预留的斜道、上料平台、通道等，应在大片架子拆除前先进行加固，以便拆除后能确保其完整、安全和稳定。（
14、12）拆除时严禁撞碰脚手架附近电源线，以防止触电事故发生。拆除时不得碰坏门窗、玻璃、水落管、房檐瓦片、地下明沟等物品。（13）拆下的材料，严禁抛掷，运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆当天清，拆下的扣件或铁丝要集中回收处理。（14）在拆架过程中，不应中途换人，如必须换人时，应将拆除情况交待清楚后方可离开。3、成品保护措施（1）外架拆除需2人及以上配合，禁止抛扔卡子、钢管等，防止钢管、卡子滑落在已完装修工程如外窗、栏杆等。 （2）外架拆除时，禁止踩踏窗户、窗台或百叶等部位。（3）外架拆除时，对外架上的清理物有序收集清理，禁止倾洒在外墙。（4）外架拆除时，拆除构件禁止堆放在在施部
