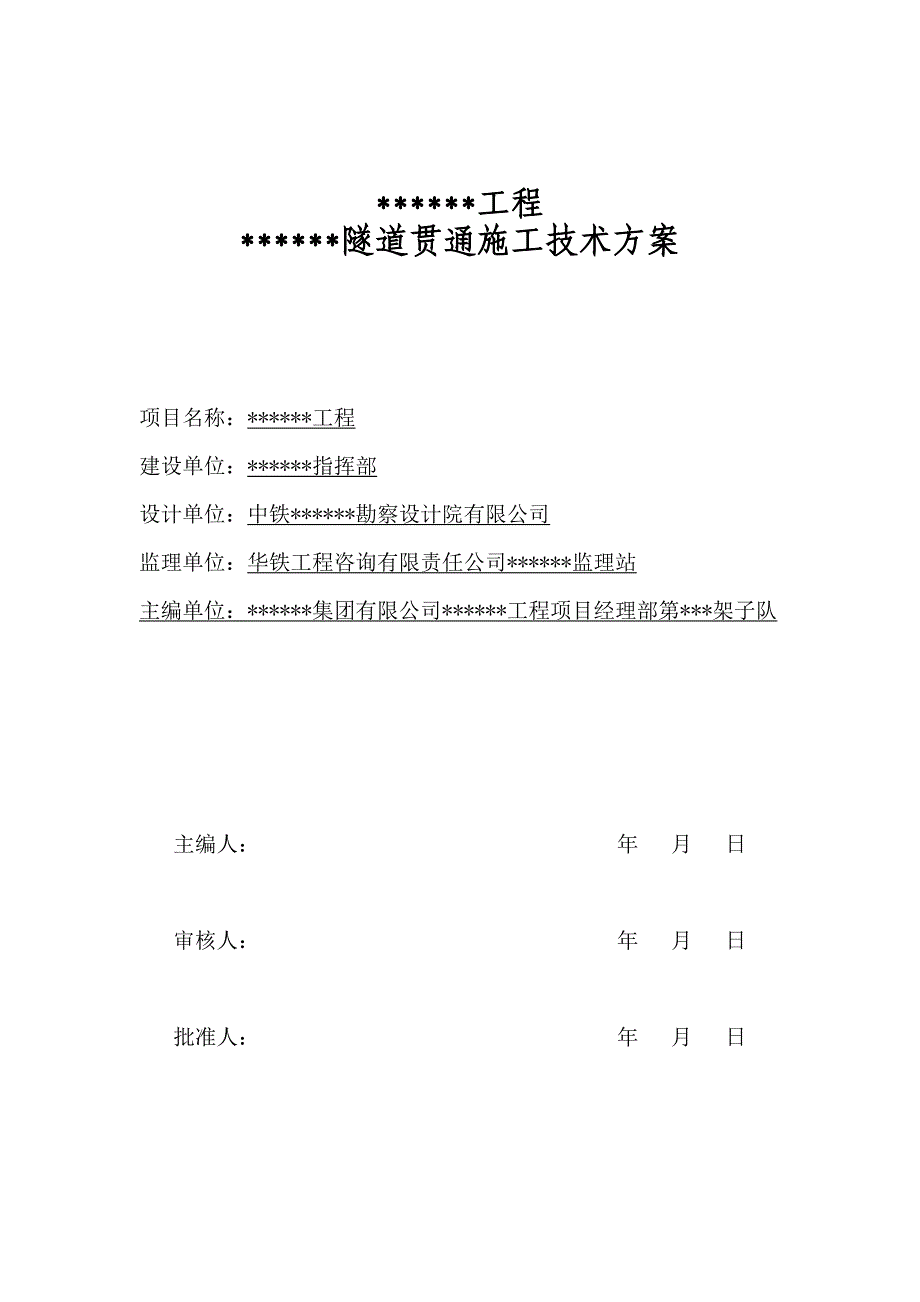

1、*工程*隧道贯通施工技术方案项目名称：*工程建设单位：*指挥部设计单位：中铁*勘察设计院有限公司监理单位：华铁工程咨询有限责任公司*监理站主编单位：*集团有限公司*工程项目经理部第*架子队主编人： 年 月 日审核人： 年 月 日批准人： 年 月 日一、编制依据1、铁路隧道施工质量验收标准TB10417-2003;2、铁路隧道施工规范TB10204-2002;3、高速铁路隧道工程施工技术指南【建设2010】241号；4、高速铁路隧道工程施工质量验收标准TB-2010;5、*工程施工图【*施（隧）01】、【*隧参01】；6、*工程*隧道施工组织设计；二、工程概况*隧道位于新福镇关塘村，进口里程为Y
2、DK30+665，出口里程为YDK30+935，暗洞为265m，明洞5m，全长270m。进出口设计内轨顶面标高分别为79.62m、78.22m，隧道最大埋置深度约48m。本隧道位于曲线段上，曲线半径为1000m，进口段的45m位于坡度为3的下坡段上，出口端的225m位于坡度为5.6的下坡段上。限界与轨道 本隧道按旅客列车设计行车速度120km/h，客货共线单线隧道设计。隧道限界采用“隧限-2A”（GB146.2-83）；洞内道床采用一级碎石道碴，铺设型轨枕（2.6m）以及60kg/m钢轨，按有砟轨道碎石道床设计，内轨顶面至道床底面高度77cm，隧道中线处为76cm。 隧道设计参数 本隧道进口段
3、采用双侧挡墙式明洞门，出口采用双侧挡墙式洞门。洞口边仰坡均采用M10浆砌片石截水骨架护坡。YDK30+665YDK30+670进口段为级浅埋地段，围岩比较差，采用级路堑式明洞处理，施工避开雨季，并且做好截排水的设施；YDK30+670YDK30+700为级浅埋地段，采用级围岩加强衬砌，全环I16工字钢骨架处理，间距为0.75m，洞口为长管棚支护，并采用短台阶施工法；YDK30+700YDK30+905段为级浅埋地段，围岩比较差，采用级围岩加强衬砌，拱墙15cm格栅骨架处理，间距为0.75m，超前小导管预支护，并采用短台阶施工法；YDK30+905YDK30+935段为级浅埋地段，围岩比较差，采
4、用级围岩加强衬砌，全环I16工字钢骨架处理，间距为0.75m，洞口为长管棚支护，并采用短台阶施工法。 三、主要技术管理人员及机械设备组合1、主要管理及技术人员表表1 主要管理及技术人员表 序号名称人数姓名1架子队长1*2副队长1*3技术负责人1*4专职安全员1*5专职质量员1*6试验员1*7材料员2*、*8领工员2*、*9工班长1*合计112、主要机械设备 表2 主要施工机械 机械名称规格型号数量（台）开挖风动凿岩机YT-2815风 镐G1010挖掘机Pc2201装载机ZL-501自卸汽车8T4通风机552KW2初期支护空压机20m3/135KW4自动计量砼搅拌机JS500L1注浆机BM-25
5、0型2砼喷射机PZ-52管棚钻机XY-28-30002型钢冷弯机1钻孔台车自制2二次衬砌衬砌台车全断面液压式9m1砼拌合站HZS1001砼输送泵HBT601砼输送车9m35变压器S9-6301发电机200kw1钢筋切割机1防水板焊机2电焊机4钢筋调直机1围岩收敛量测设备JSS30-10/15A13、主要测量、试验、质检、监测仪器设备表3 拟投入本工程的主要测量、试验仪器配备表 序号仪器设备名称规格型号单 位数 量备 注一、测绘仪器1全站仪TS-800台12水准仪苏光台23三棱镜台1二、建筑材料类1水泥沸煮箱台12水泥细度负压筛析仪FSY-150台13水泥稠度仪套14数控水泥标准养护箱HBY-4
6、0B台15石子标准筛300套16砂子标准筛300套17压碎值仪套18震击式标准震筛仪ZBSX-92套19混凝土成型标准振动台0.8m2台110混凝土渗透仪台111砂浆试验模70.770.770.7组1012混凝土试验模150150150组1013锚杆拉力计ML20台114喷大板试模组1515电子秤ACS-15台216电子天平JY50001台217台秤TGT-100台1三、环境检测仪器1温、湿度测定仪台12水质分析仪台13气温计个10四、隧道贯通方案（一）贯通面的选择及贯通误差估算根据本隧道的具体情况，隧道选择在出口端长管棚施工后实现贯通，贯通面定在YDK30+934.2 ，此处原地面实测高程为
7、87.234m，埋深为1.55m。 1、洞外控制测量 为保证隧道两相向开挖的正确贯通，我部利用“GPS”全球定位系统对隧道以及路基段的控制网进行了复测和测设。洞外的测量采用标称精度为（5mm+1ppm）Smart3100IS型双频GPS接收机，按照全球定位系统（GPS）测量规范CH2001-92和公路全球定位系统（GPS）测量规范（JTJ/T066-98）的要求，对隧道及路基的施工控制网进行测量和复测。GPS外业观测数据的内业平差处理采用网平差软件Static Survey自动进行。平差后的本次加密与复测的坐标成果及其精度情况见下表4。表4：本次加密与复测的坐标成果及其精度统计表点名X或Y坐标
8、坐标与精度点名X或Y坐标坐标与精度(m)(mm) （m）(mm)B-1X.292起算点B-2X.5461.2Y.831Y.1341.1F-001X.3241.6F-002X.6790.9Y.8681.2Y.0291.0F-003X.4801.1D-008X.959起算点Y.9650.9Y.279D-007X.8361.5D-006X.8030.8Y.8681.1Y52185.5460.6D-005X.1891.0D-004X.6900.8Y.3281.1Y.3981.2飞龙二号隧道的进洞控制点，应分别为进洞口处的洞口控制点B-1和出洞口处的洞口控制点D-008，则B-1和D-008的点位中误差
9、（见表4），将直接影响中导洞贯通面处的横向贯通误差；而拨角进洞的后视边的方位角中误差，将首先影响在进洞控制点处的拔角进洞误差，继而通过进洞控制点到贯通面的“贯通距离”，引起贯通面处的贯通中误差。进洞处拨角进洞的后视边一般为F-001F-002（方位角中误差为0.45秒）边，而出洞处拨角进洞的后视边一般为D-004D-005（方位角中误差为0.32秒）边。2、高程控制测量飞龙二号隧道全长270m，但由于受地形地面植被的影响，洞外水准路线长达1km，长度小于4km的隧道，按公路勘测规范规定的高程贯通限差为Mk=50mm，按洞内和洞外等影响的分配原则（见桥隧控制测量），由此算出隧道的地面高程贯通中误
10、差的允许值为Ms=0.65Mh=0.6550=32.5mm。飞龙二号隧道进出口水准点采用四等水准测量进行联测，测量成果闭合差为8mm，中误差为2.2mm，小于规范的允许值。因此采用四等水准测量作为高程控制，满足施工要求。3、加强洞口段的监控量测控制洞口段加设地表沉降观测，布点的范围在隧道每五米的断面拱腰最宽处沿着45角斜向上至地表。每一个断面增加布置点号为里程+A1、里程+A2、里程+A3、里程+A4、里程+B1五个点进行观测。如图：*隧道地表沉降观测点布置图（二）贯通前的施工技术措施在隧道贯通前，进口端精确放样并开挖出上台阶位置，先安装2榀工字钢拱架，间距50cm，施做超前长管棚。超前长管棚
11、（108钢管，L=30m，环向间距40cm外插角按13控制，共计27根。工期要求：洞口长管棚务必在掌子面距离出进口30m之前完成。施工顺序：搭钻孔平台、安装钻机钻孔清孔验收安装管棚钢管注浆。出口端开挖至YDK30+904时（距贯通面36m），原设计的超前小导管照常施工，外插角为1030，充分注浆固结上台阶周边土体。格栅骨架变化为工字钢全环间距为0.75m加强支护。搭钻孔平台安装钻机（1）钻机平台用枕木或者钢管脚手架搭设，搭设平台要求一次性搭设完成，钻孔由两台钻机由高孔位到低孔位对称进行。（2）平台支撑必须着实地，连接要牢固稳定。防止在施钻的时候钻机产生不均匀沉降、摆动、位移等影响钻孔质量。（3
12、）钻机定位：钻机要求与已经设置好的孔口管方向平行，必须精确的核定钻机的位置。用全站仪、挂线、钻杆导向相结合的方法，反复调整，确保钻机钻杆轴心与孔口管轴线相结合。钻孔：（1）岩质较好的要求一次成孔，钻进中产生塌孔、卡钻，需补注浆后再钻进。（2）钻机开钻时，先低速低压，待成孔10m后可根据地质情况逐渐调整钻速和风压。（3）钻进过程中经常用测斜仪测定其位置，并根据钻机钻进的现象及时判断成孔质量，并及时处理钻进过程中出现的状况。（4）钻进工程中确保动力器、扶正器、合金钻头按同心圆钻进。（5）认真做好钻进过程中的原始记录，及时对孔口的岩屑进行地质判定、描述。作为开挖洞身的地质预探预报，作为指导洞身开挖的
13、依据。清孔验收：（1）用地质岩芯钻杆配合钻头进行来回的扫孔，清除浮渣至孔地，确保孔径、孔深符合设计要求，防止堵孔。（2）用高压气从孔底向孔口清除钻碴。（3）用全站仪检测倾角、外插角。安装管棚钢管（1）钢管在专用的管床上焊接好，确保焊接好的钢管不漏焊，导管上钻注浆孔，孔径16mm，孔纵向间距为20cm，呈梅花形布置，尾部留不小于100cm的不钻孔的止浆段。（2）管棚顶进采用大孔引导和管棚机钻进相结合的工艺，即先钻大于管棚直径的导向管，然后利用钻机的冲击力和推力低速顶进钢管。（3）接长钢管应满足受力要求，相邻的钢管接头应前后错开。编号为奇数的第一节管采用3m钢管，编号为偶数的第一节管采用6m钢管，
14、以后每节均采用6m管。注浆（1）安装好有孔钢管后即对孔内注浆。（2）注浆参数：水泥浆水灰比为：0.8:1，若注浆量超限，未达到压力要求，必须调整浆液浓度继续注浆，直到符合注浆质量标准，确保钻孔周围岩体与钢管周围的空隙均为浆液充填，方可终止注浆。注浆压力一般为1.02.0MPa。 （3）在每根钢管内全长加设一根22mm塑料排气管。 （4）注浆结束后及时清除管内浆液，并用30号水泥砂浆充填，增强管棚的刚度和强度。（三）实际贯通误差测定飞龙二号隧道贯通面位于曲线上，贯通以后由洞口两端的导线点测出贯通面上的YDK30+934.2点E各坐标，得到两组值，由进口端四等水准点BM26按四等水准测出E点的高程
15、HE1(78.397)、及出口四等水准点BM27 按四等水准水准测出E点的高程E2(78.394)，进口端导线点测得E点坐标（X E.515，Y E.711），出口端导线点测得E点坐标（X E.536，Y E.691），由此算出S= （X E2 - X E1）2+（Y E2 -Y E1 ）2）=26 mm即为实际平面贯通误差。贯通面YDK30+934.2方位角为a=802248，贯通方向与实际贯通误差的夹角：=tan-1(Y E2 -Y E1)/( X E2 - X E1)+90=802355则实际横向贯通误差： f横=S*cos=4mm实际纵向贯通误差：f纵=S*sin=26mm实际竖向贯通
16、误差：H E2-HE1=3mm 测量测得横向贯通误差为：4mm，纵向贯通误差为：26mm，竖向贯通误差为3mm均小于设计及规范要求（60mm）。（四）贯通误差的调整1、平面贯通误差的调整飞龙二号隧道属于曲线短隧道，中导洞贯通后测量测得横向贯通误差为：4mm，考虑到隧道横向贯通误差较小，通过进口端的导线点与出口端导线点的联测平差，重新调整洞内导线点坐标。2、高程贯通误差的调整在贯通后，由进出口水准点作为附合水准路线重新观测平差，以平差后水准点高程测设中桩高程和其他高程施工测量工作。高程贯通误差只有3mm不超出规定的限差，则贯通点附近的水准点高程采用由进出口两端分别引测的高程平均值作为调整后的高程
17、，其它各水准点高程按水准路线的长度比例分配，求得调整的高程，作为施工放样的依据。整体道路施工和铺设以洞内所有水准点调整后的高程为准。五、质量标准及保证措施1、洞身开挖质量检验评定标准，见下表5：表5 洞身开挖质量检验评定标准项次检查项目规定值或允许偏差检查方法和频率1拱部超挖（mm）破碎岩石、土（、级围岩）平均100，最大150水准仪、全站仪或断面仪：每20m一个断面2边墙超挖（mm）每侧+100，-0尺量：每20m检查1处全宽+200，-03仰拱、隧底超挖（mm）平均100，最大250水准仪：每20m检查3处2、洞身开挖质量保证措施（1）施工前要对施工方案、工艺流程、检测手段和方法等进行检查
18、。（2）施工过程中应对施工放样、布孔、成孔、装药、联线、爆破效果等进行全过程检查。（3）洞内的测量桩是各种测量垢依据，选桩尽量选在通视良好、不易破坏、使用方便的地方。（4）在左右正洞开挖的时候，要加强中隔墙的保护，不得将中导洞作为主洞开挖时的临空面，防止爆破飞石划伤中隔墙。（5）开挖正洞时，要注意保护好中隔墙底部台阶，在爆破前，中隔墙底部台阶要求全部覆盖上沙袋。（6）正洞开挖前，必须把中隔墙顶用C20喷射砼或注浆回填密实；开挖一侧主洞而另一侧主洞未开挖时，另一侧中隔墙与中导洞之间采用钢管支顶牢固。六、安全与环保措施（一）隧道安全施工保证措施1、一般规定（1）隧道内一切作业人员都必须经过安全操作
19、培训，特殊工种必须持证上岗。（2）对施工现场的道路、出碴、进料及材料的堆放场地，成品加工制作场地，应详细作出布置和安排。对风、水、电、路等设施作出统一安排，布局合理，并在进洞前基本完成，达到标准。（3）进洞前应做好洞口工程，稳定好边坡、仰坡，天沟、边沟排水流畅，确保隧道施工不受地表水的浸害。（4）进入隧道工地的人员，都必须按规定配带安全防护用品，遵守纪律，听众指挥。机械、车辆行人必须各行其道，注意掉石及行车伤人。（5）遇有不良地质和涌水地段，应按照先治水，短开挖，弱爆破，先护顶，强支护、早衬砌的原则，稳步前进。必要时应进行超前钻孔，探明地质情况，提前采取预防措施。（6）隧道施工必须全天侯对工作
20、面进行安全监护或观察，施工班组必须建产监察制度。同时必须设置观察仪器，工程技术人员应建立观察记录制度。（7）隧道施工各班组，应建立交接班制度，将施工、安全、质量等情况详细记录于交接本内，值班负责人应认真检查交接情况。2、开挖凿孔（1）开挖人员达到工作面时，应首先检查工作面是否处于安全状态，支护是否牢固，拱顶和两侧边墙部位是否稳定，如有松动或不安全情况应先进行支护，并及时报告现场负责人。（2）人工开挖土质比较松弱岩石隧道时，应先检查镐、铣等工具是否完好，各部连接是否牢固，操作时相互配合，保持必须的安全操作距离，不得双重作业，以免碰撞和打击伤人。（3）机械凿岩时，应先检查机身、风水管接头是否正常，
21、严禁打干钻。（4）站在碴堆上作业，应注意碴堆的稳定，防止滑坍伤人。（5）风钻钻孔时，应先检查机身、螺栓、卡套、弹簧和支架等部位是否完好。风、水管接头是否牢固，有无漏风、漏水，钻杆不直及带伤现象，不合格都应予以修理或更换。（6）使用带支架的风钻钻孔时，必须将支架安置稳妥。风钻卡钻时应用板钳松动拔出钻杆，不可敲打，未关风前不得拆除钻杆。（7）风钻钻孔时撑钻人与扶钎人不可站在同一方向，扶钻杆人不得站在与钻杆垂直位置，开口钻杆不宜过长。开口时先以弱风开钻，待钻杆钻孔稳定后，再加大风量钻孔。（8） 严禁在残眼中继续钻眼。（9）不得在工作面拆卸、修理风钻。3、装药爆破 （1）洞内爆破必须统一指挥，并由经过
22、专业培训且持有爆破操作合格证的专业爆破工进行作业。（2）装药与钻孔不宜平行作业。（3）爆破器材加工房应设在洞口50米经外的安全地点。严禁在工作地点加工爆破器材。（4）爆破作业和爆破器材加工人员，严禁穿化纤衣服。（5）装药前应检查爆破工作面附近的支护是否牢固，炮眼内的泥浆、流砂是否吹干净，刚打好的炮眼热度过高，不得立即装药。发现流砂，流泥或大量涌水时，严禁装药爆破。（6）装药前应按设计规定装药，不得任意加大装药量，毫秒雷管应按爆破设计和起爆顺序对号入座，用炮泥堵塞炮孔，严禁用碎石堵塞，堵塞时不得损坏起爆线路。（7）装药时，严禁一切火种，应使用木质炮棍装药，严禁使用铁器或易产生火花的材料装药；与装
23、药无关人员，应撤离现场。（8）装药后，由现场施工员检查，确认炮孔无漏装，起爆网络连接良好，人员、设备撤离安全地点，警戒人员到位和警戒范围符合规定后，方可向爆破工发出点炮指令。（9）洞口段爆破必须按规定布置防护区，统一指挥，并设置明显的爆破警戒标志。（10）进行爆破时，所有人员必须撤离现场，其安全距离为200米以外，采用全断面开挖，进行深孔爆破（孔深3-5米）时其安全距离不得少于300米。（11）采用非电雷管起爆时，总起爆网络火雷管的导火索长度不少于1.5米，网络连结完成后，应详细检查有无漏接和连结不良现象。（12）爆破后，必须进行通风排烟，15分钟以后，检查人员方可进入工作面，检查有无盲炮及可
24、疑现象，有无残余炸药和雷管，支护有无损坏及变形，拱顶及两侧岩面有无松动及活石，在检查和处理确认无误后方可准许其它工作人员进入工作面施工。（13）爆破作业，两工作面相近距离在20米以内时，一侧装药放炮，另一侧人员应撤离到安全地点。两侧同时爆破时，必须由施工员统一联系指挥。（14）爆破后当发现有盲炮时，必须由原爆破人员按规定及时处理。如暂不能处理的，应设置明显标志或警戒，并报告工地负责人。（15）爆破器材的领取，必须设专人持值班施工人员签发的爆破器材领用单领取，并按施工处规定办理领料签认手续。（16）领取爆破器材后，必须及时运送到爆破或加工地点，中途或人员集中处不得停留，不得搭乘任何机动车辆，人工
25、搬运一人一次不得超过原包装一箱。雷管炸药禁止由一人同时运送。（17）装药结束后，及时清点剩余爆破器材，按规格、型号、数量填写在爆破器材领用登记证退库栏，由专人送回仓库保管，并办理退库手续。4、压浆喷锚（1）压浆机在使用前必须进行检查，并试运转，风水管路联接牢固，压力要正常。（2）操作喷、压浆嘴人员必须配戴防护眼镜及手套，掌握好喷嘴，以防脱落伤人。（3）喷射面5米范围内不允许站人，严禁将喷头对人放置，以防伤人。（4）喷射作业过程中，如突然断水或断料时，喷头应立即移开喷射面，严禁用高压风、水冲击尚未终凝的砼面。（5）高处作业时，脚手架必须搭设牢固可靠，操作人员系好安全带。（6）在安装钢拱架时，必须
26、有专人指挥，施工人员应齐心协力，步调一致，保证安全。5、装渣运输（1）放炮后应进行喷雾洒水，出渣前应用水淋湿渣堆，减少粉尘。（2）洞内运输的车辆行速不得超过20公里/小时。（3）洞内车辆行驶严禁超车，倒车或转向时必须开灯鸣号或专人指挥。（4）洞内车辆行驶在有人员作业区或有限制的施工设施地段（如脚手架、模板台车等）或行驶洞口转弯处和交叉道口时必须减速鸣号。（5）机动车辆在洞内装渣运材料时，其宽度不得超过车体宽度，出碴时不得装碴过高，以防撞坏其它设施和落石伤人。（6）洞内车辆相遇或有行人时，应关闭远光灯，改用近光灯或小光灯，严禁使用高音喇叭。（7）洞内机械作业（如汔车、装载机、挖掘机等）操作人员必
27、须经过培训，考领市级以上劳动部门发给的操作证，并具有一定的实践经验和熟练的操作技能。（8）洞内作业受场地等条件的限制，机械作业区内，严禁任何人停留，无关人员不得进入操作室及与司机交谈。（9）洞内运输禁止用汔油车。运输车辆、装载车等任何人不得随便搭乘。（10）装载机装车时，应待车辆停稳后再卸料，以免撞坏车辆或伤人。（11）洞内施工机械工作结束后，应将车辆停放在指定或安全地点，摆放整齐，装载机铲落地放平，并清洗干净，关好门窗及工具箱，司机方可离开。（12） 严禁在陡坡或施工交通道停放机械、车辆及堆放杂物。（二）环保及水土保持措施1、环境保护技术措施（1）在生活营地设置污水处理系统，并配备临时的生活
