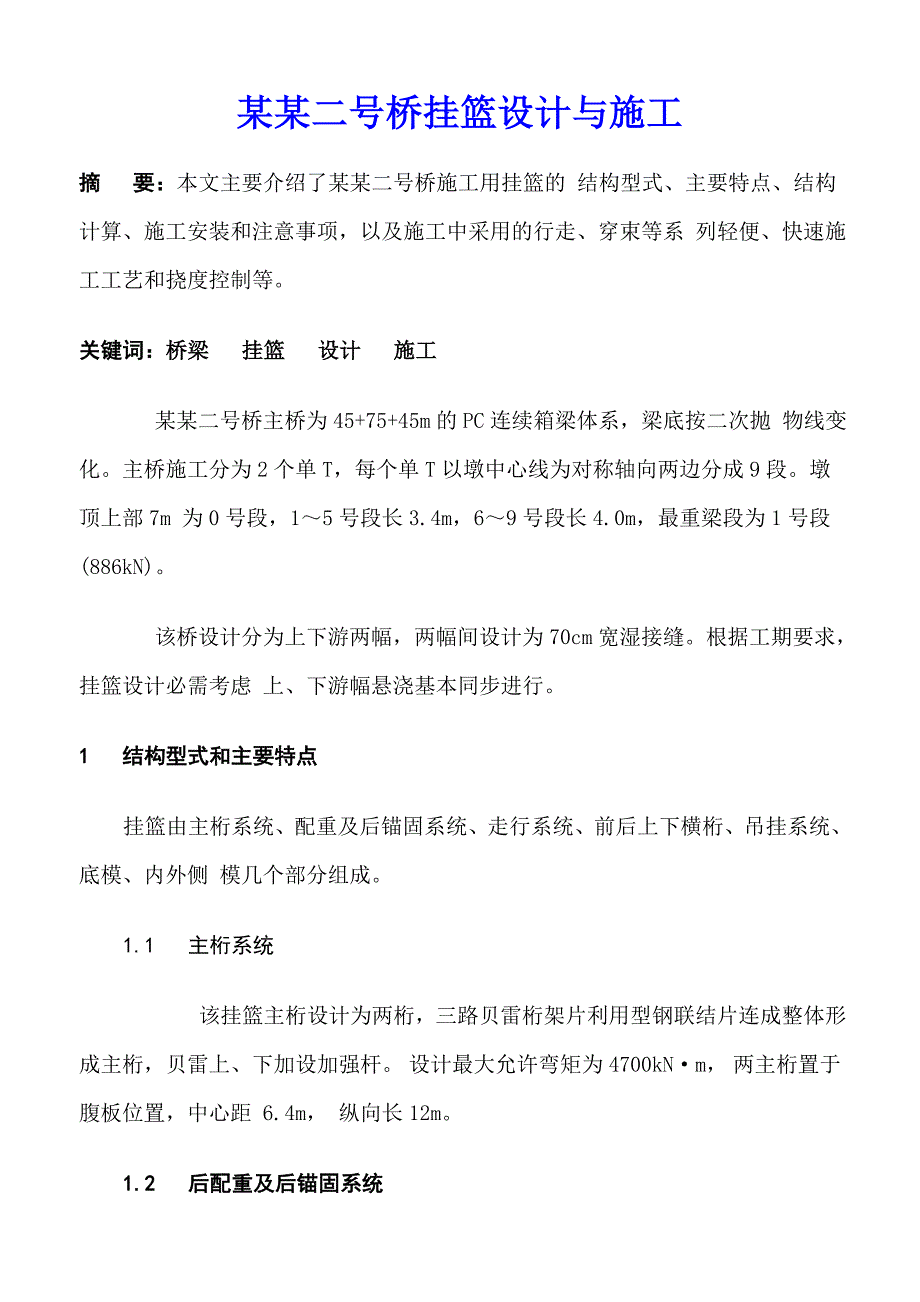

宿迁运河二号桥挂篮设计与施工.doc_第1页
第1页 / 共7页

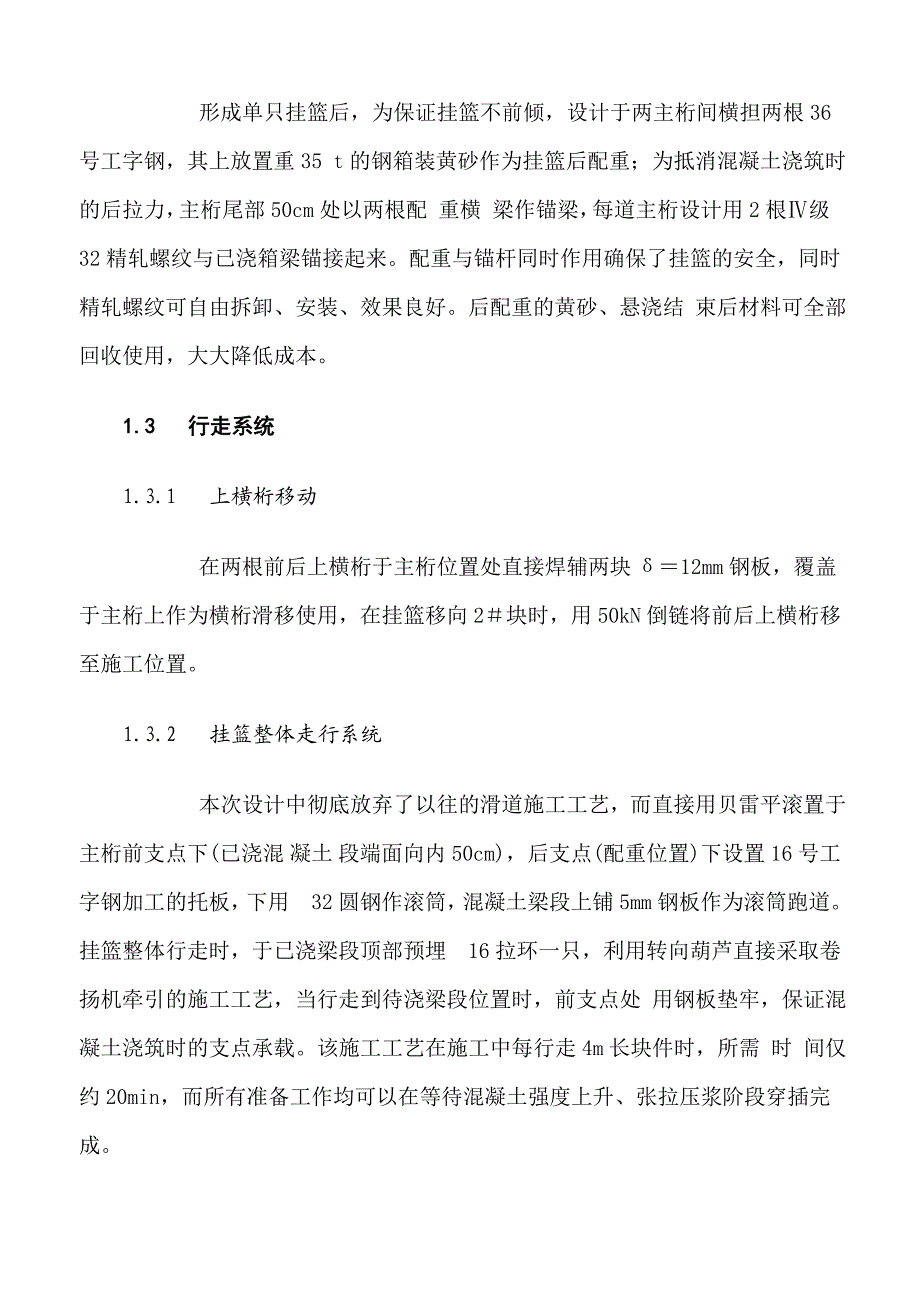

宿迁运河二号桥挂篮设计与施工.doc_第2页
第2页 / 共7页

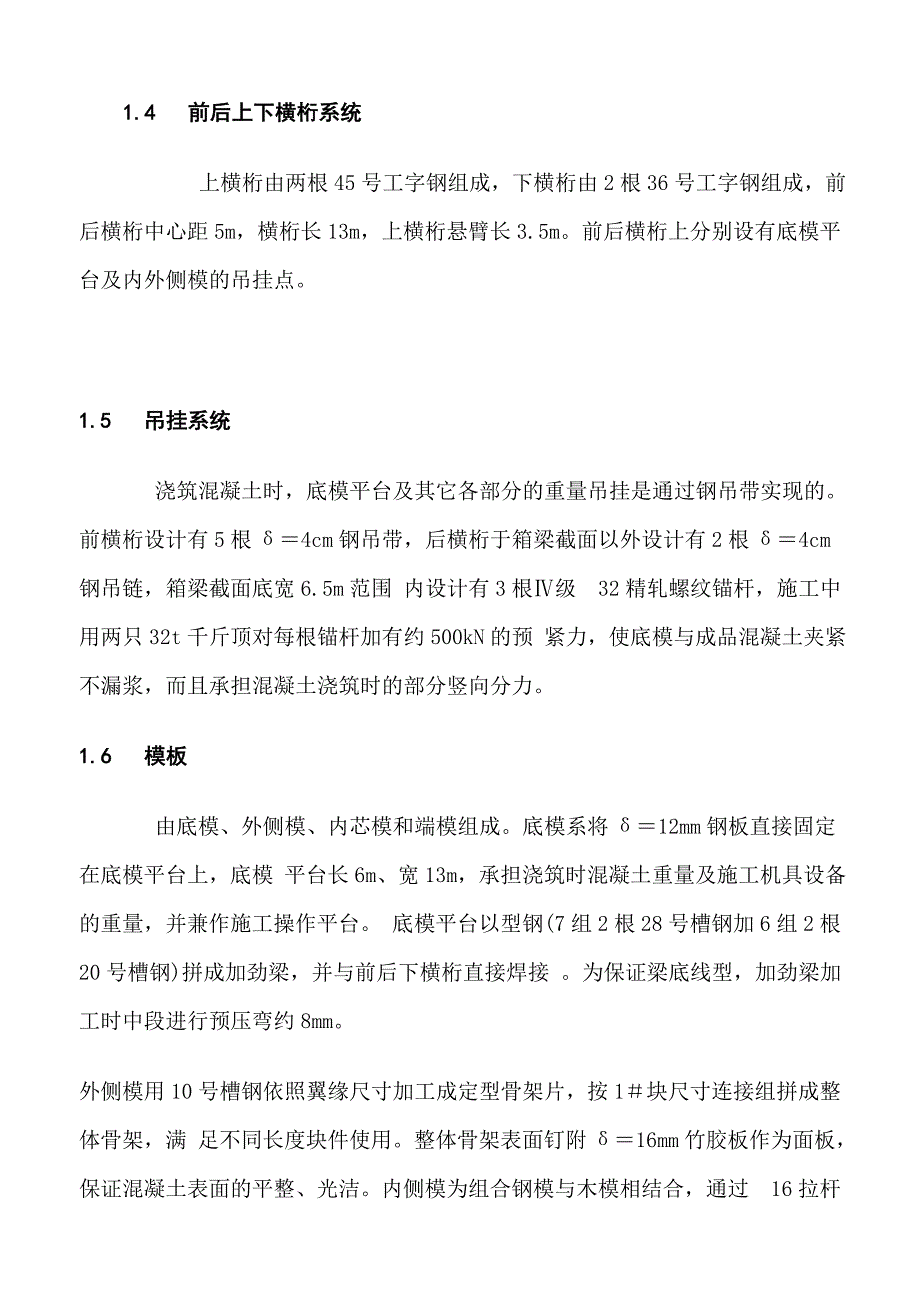

宿迁运河二号桥挂篮设计与施工.doc_第3页
第3页 / 共7页
宿迁运河二号桥挂篮设计与施工.doc_第4页
第4页 / 共7页
宿迁运河二号桥挂篮设计与施工.doc_第5页
第5页 / 共7页
点击查看更多>>
资源描述

《宿迁运河二号桥挂篮设计与施工.doc》由会员分享,可在线阅读,更多相关《宿迁运河二号桥挂篮设计与施工.doc(7页珍藏版)》请在课桌文档上搜索。

1、某某二号桥挂篮设计与施工摘 要:本文主要介绍了某某二号桥施工用挂篮的 结构型式、主要特点、结构计算、施工安装和注意事项,以及施工中采用的行走、穿束等系 列轻便、快速施工工艺和挠度控制等。关键词:桥梁 挂篮 设计 施工 某某二号桥主桥为45+75+45m的PC连续箱梁体系,梁底按二次抛 物线变化。主桥施工分为2个单T,每个单T以墩中心线为对称轴向两边分成9段。墩顶上部7m 为0号段,15号段长3.4m,69号段长4.0m,最重梁段为1号段(886kN)。 该桥设计分为上下游两幅,两幅间设计为70cm宽湿接缝。根据工期要求,挂篮设计必需考虑 上、下游幅悬浇基本同步进行。1 结构型式和主要特点挂篮由

2、主桁系统、配重及后锚固系统、走行系统、前后上下横桁、吊挂系统、底模、内外侧 模几个部分组成。1.1 主桁系统 该挂篮主桁设计为两桁,三路贝雷桁架片利用型钢联结片连成整体形成主桁,贝雷上、下加设加强杆。 设计最大允许弯矩为4700kNm, 两主桁置于腹板位置,中心距 6.4m, 纵向长12m。1.2 后配重及后锚固系统 形成单只挂篮后,为保证挂篮不前倾,设计于两主桁间横担两根36号工字钢,其上放置重35 t的钢箱装黄砂作为挂篮后配重;为抵消混凝土浇筑时的后拉力,主桁尾部50cm处以两根配 重横 梁作锚梁,每道主桁设计用2根级32精轧螺纹与已浇箱梁锚接起来。配重与锚杆同时作 用确保了挂篮的安全,同

3、时精轧螺纹可自由拆卸、安装、效果良好。后配重的黄砂、悬浇结 束后材料可全部回收使用,大大降低成本。1.3 行走系统1.3.1 上横桁移动 在两根前后上横桁于主桁位置处直接焊辅两块12mm钢板,覆盖于主桁上作为横桁滑移使 用,在挂篮移向2块时,用50kN倒链将前后上横桁移至施工位置。1.3.2 挂篮整体走行系统 本次设计中彻底放弃了以往的滑道施工工艺,而直接用贝雷平滚置于主桁前支点下(已浇混 凝土 段端面向内50cm),后支点(配重位置)下设置16号工字钢加工的托板,下用32圆钢作滚筒 ,混凝土梁段上铺5mm钢板作为滚筒跑道。挂篮整体行走时,于已浇梁段顶部预埋16拉环 一只,利用转向葫芦直接采取

4、卷扬机牵引的施工工艺,当行走到待浇梁段位置时,前支点处 用钢板垫牢,保证混凝土浇筑时的支点承载。该施工工艺在施工中每行走4m长块件时,所需 时 间仅约20min,而所有准备工作均可以在等待混凝土强度上升、张拉压浆阶段穿插完成。 1.4 前后上下横桁系统 上横桁由两根45号工字钢组成,下横桁由2根36号工字钢组成,前后横桁中心距5m,横桁长1 3m,上横桁悬臂长3.5m。前后横桁上分别设有底模平台及内外侧模的吊挂点。1.5 吊挂系统 浇筑混凝土时,底模平台及其它各部分的重量吊挂是通过钢吊带实现的。前横桁设计有5根4cm钢吊带,后横桁于箱梁截面以外设计有2根4cm钢吊链,箱梁截面底宽6.5m范围

5、内设计有3根级32精轧螺纹锚杆,施工中用两只32t千斤顶对每根锚杆加有约500kN的预 紧力,使底模与成品混凝土夹紧不漏浆,而且承担混凝土浇筑时的部分竖向分力。1.6 模板 由底模、外侧模、内芯模和端模组成。底模系将12mm钢板直接固定在底模平台上,底模 平台长6m、宽13m,承担浇筑时混凝土重量及施工机具设备的重量,并兼作施工操作平台。 底模平台以型钢(7组2根28号槽钢加6组2根20号槽钢)拼成加劲梁,并与前后下横桁直接焊接 。为保证梁底线型,加劲梁加工时中段进行预压弯约8mm。外侧模用10号槽钢依照翼缘尺寸加工成定型骨架片,按1块尺寸连接组拼成整体骨架,满 足不同长度块件使用。整体骨架表

6、面钉附16mm竹胶板作为面板,保证混凝土表面的平整 、光洁。内侧模为组合钢模与木模相结合,通过16拉杆内外侧模连接定位,控制变形。用 内径20的硬塑料管作拉杆套管,且伸出内外侧模板,以消除混凝土浇注时套管进浆导致拉 杆无法抽拔。结果表明,除个别套管因振捣碰撞破裂进浆,造成拉杆抽拔失败外,拉杆回收 率达100。 拆模后,伸出混凝土表面的套管只需用铁铲铲断即可,既保证了外表美观,也避免了繁琐的 修复工作。芯模顶板施工采用搭设木排架,上铺组合钢模。 端模用组合钢模与木模结合,利用梁体钢筋临时固定,内外模将其夹紧、定位。2 结构计算2.1 主桁未分离计算 浇筑1、2块时,结构为双悬臂筒支梁,主要计算主

7、桁前支座反力,验算主桁片的抗压变 形破坏;其次计算主桁片的弯曲应力,以及上横桁承载及变形。2.2 形成单只挂篮计算 此时结构为单悬臂的简支梁,后锚固受拉,前支座受压,主要验算混凝土浇筑及行走时的倾 覆稳定性。2.3 其它计算 挂篮前后下横桁在灌注混凝土时按4跨和3跨连续梁计算,行走时按简支梁计算,挂篮后上横 桁按双悬臂简支梁计算。2.4 技术指标 挂篮行走时倾覆稳定系数 K 2.28 1.5; 后锚固允许受力 与最大受力比值 K 3.241.5; 混凝土浇筑时主桁承载(考虑贝雷组拼承载能力的削弱80)K3.57; 上下横桁承载安全系数K1.89。3 施工安装 (1)根据已有起吊设备,主桁先在岸

8、上分段组装,底模平台拼装于浮箱上,侧模骨架拼装结 束后放于底模平台上。 (2)在已浇0块上整体拼装。按照主桁支座、主桁、前后上横桁及吊挂系统、配重系统的顺 序逐步安装。上横桁就位后,在0块顶安放四台卷扬机,通过转向葫芦将拼装于浮箱上的 底模、侧模系统起吊到位,通过吊带销接完成全部拼装。 (3)挂篮的一个循环周期大约经过如下步骤: 混凝土养护期间拆除外模架支点,将外模架落于底模平台上,穿跑挂篮用的卷扬机开口、 钢丝绳。 混凝土强度达设计值90时,张拉、压浆。 拆除底锚、后锚,用千斤顶安装前支座平滚。 前后吊带系统下落1020cm。 用卷扬机将挂篮整体行走到下一块的位置,锚好后锚杆,垫实前支点。

9、底模平台调整,侧模调整,吊带系统调整固定。 绑扎底板钢筋、腹板钢筋,组拼内模,上对拉杆,绑扎顶板钢筋。 立端模准备浇筑新的块件。 本次挂篮设计结构受力明确、操作方便、施工进度快、质量好。自1998年8月29日浇筑上游1 块至10月29号浇筑下游9块全部结束,历时61d,共悬浇18块件。平均6d一周期,最快 块件4.5d。4 挂篮施工中的几个问题(1)要确保混凝土浇筑时主桁前支座材料强度满足受力要求,并因此支点反力较大,必要时 须对主桁片进行加固,防止出现压杆破坏。 (2)外侧模底部与底模接触处设置必要的横向刚撑,确保底角不漏浆,影响外观。 (3)设置必要的腹板拉杆数量,防止出现面板变形,影响质

10、量。 (4)挂篮悬浇至7块结束时,由于钢绞线较长,且预埋波纹管采用内接白铁皮管接头,使索 道 孔内径减小,人工穿束困难。经现场研究,决定采用卷扬机牵引的施工工艺:先穿一根8 钢筋,出孔处连接卷扬机钢丝绳,将悬浇束12根钢绞线(板束为19根)于索道进口处整体焊接 在钢筋上,注意焊接时要尽量使钢绞线排列成圆形截面,然后直接用卷扬机牵引。施工结果 表明,此工艺不仅节省人力,且大大缩短穿束时间,索道接头铁皮管有时亦能被强行拉出, 平均每道穿束时间为30min。 (5)由于梁体悬臂较长,根据施工实践,侧模骨架片采用10号槽钢加工易产生弯曲、扭曲变 形,后用14号槽钢加固,将原骨架片两支腿改为三支腿,效果

11、良好。(6)挂篮在走行时出现主桁尾端横向弯曲达30cm,有安全事故隐患。经分析原因有二:一是 因三路贝雷底面不在同一水平面上,主桁有倾斜现象,置于主桁的后配重产生水平分力;二 是主桁后支点偏前,配重位置下无支点,侧向分力无法消除,最终导致端贝雷出现横向弯曲 。根据上述原因,将主桁后支点移于配重位置下,同时调整使每组桁片贝雷底标高相同,行 走时随时注意观察、调整,处理效果良好。5 箱梁挠度控制 箱梁的挠度、底板线型控制一直是悬浇工艺中的难点。本次挂篮设计对前后上下横桁、吊带 节点的伸长、主桁弹变的叠加均作了计算,最后取值为1.5cm。浇筑过程中定时观察,根据 设计单位提供每节段预拱度及时调整底板标高,最后测得主桁前端平均弹性变形为12cm,非 弹性变形为0.5cm,与计算基本相符。在块件张拉前后,实测块件标高,结果表明悬浇束的 张拉对箱梁的起拱极小,适当减小预拱度值进行下一块件的施工。全桥悬浇结束后,梁段底 表面平整、光洁,而且底板的线型曲率圆滑流畅,效果很好。
