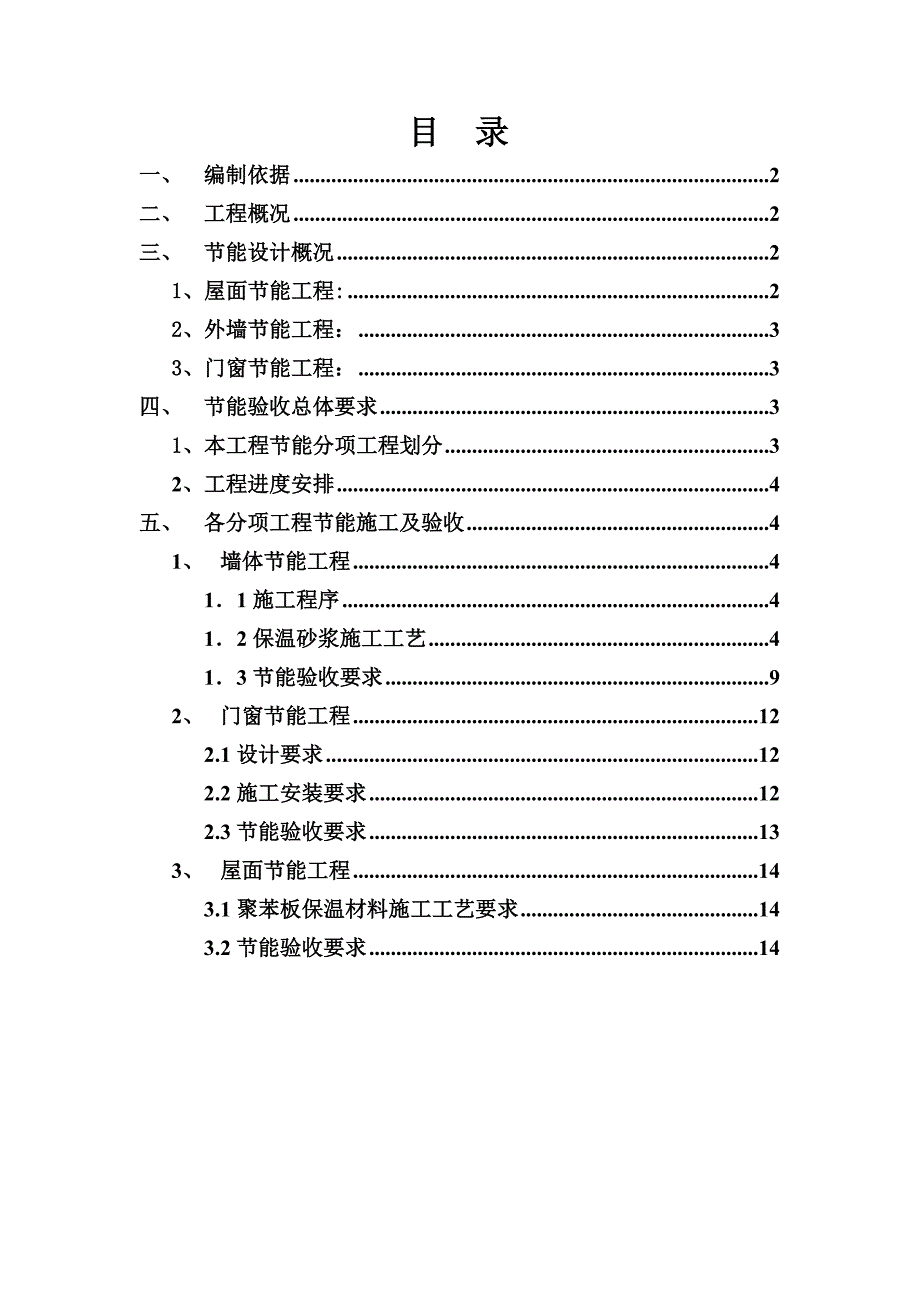

1、目 录一、编制依据2二、工程概况2三、节能设计概况21、屋面节能工程:22、外墙节能工程：33、门窗节能工程：3四、节能验收总体要求31、本工程节能分项工程划分32、工程进度安排4五、各分项工程节能施工及验收41、墙体节能工程411施工程序412保温砂浆施工工艺413节能验收要求92、门窗节能工程122.1设计要求122.2施工安装要求122.3节能验收要求133、屋面节能工程143.1聚苯板保温材料施工工艺要求143.2节能验收要求14节能专项施工方案一、 编制依据1、外墙外保温工程技术规程JGJ 144-20042.1蕉充安置小区二期18-21号楼设计文件；2、建筑节能工程施工质量验收规范

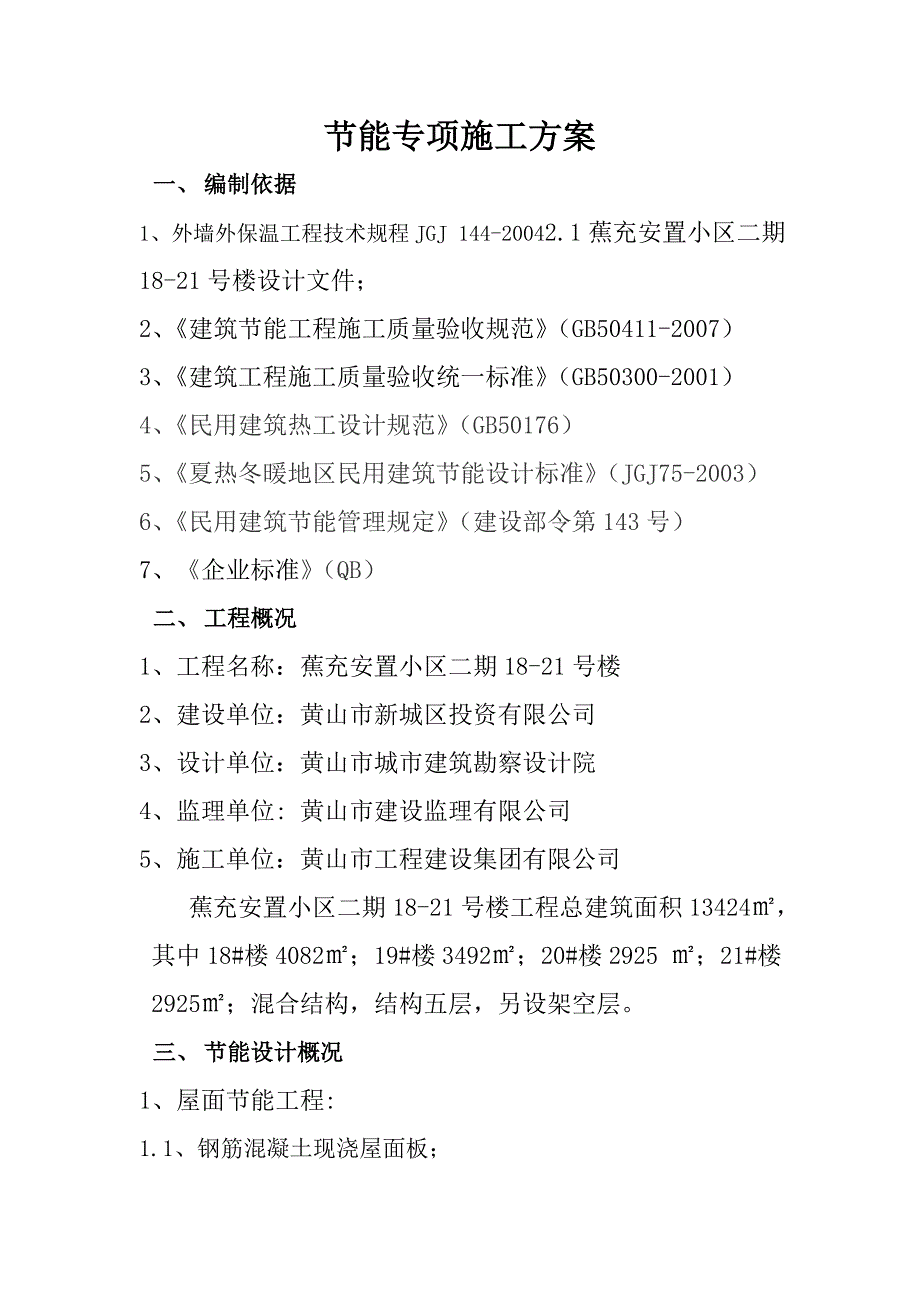

2、（GB50411-2007）3、建筑工程施工质量验收统一标准（GB50300-2001）4、民用建筑热工设计规范（GB50176）5、夏热冬暖地区民用建筑节能设计标准（JGJ75-2003）6、民用建筑节能管理规定（建设部令第143号）7、企业标准（QB）二、 工程概况1、工程名称：蕉充安置小区二期18-21号楼2、建设单位：黄山市新城区投资有限公司3、设计单位：黄山市城市建筑勘察设计院4、监理单位: 黄山市建设监理有限公司5、施工单位：黄山市工程建设集团有限公司蕉充安置小区二期18-21号楼工程总建筑面积13424，其中18#楼4082；19#楼3492；20#楼2925 ；21#楼 292

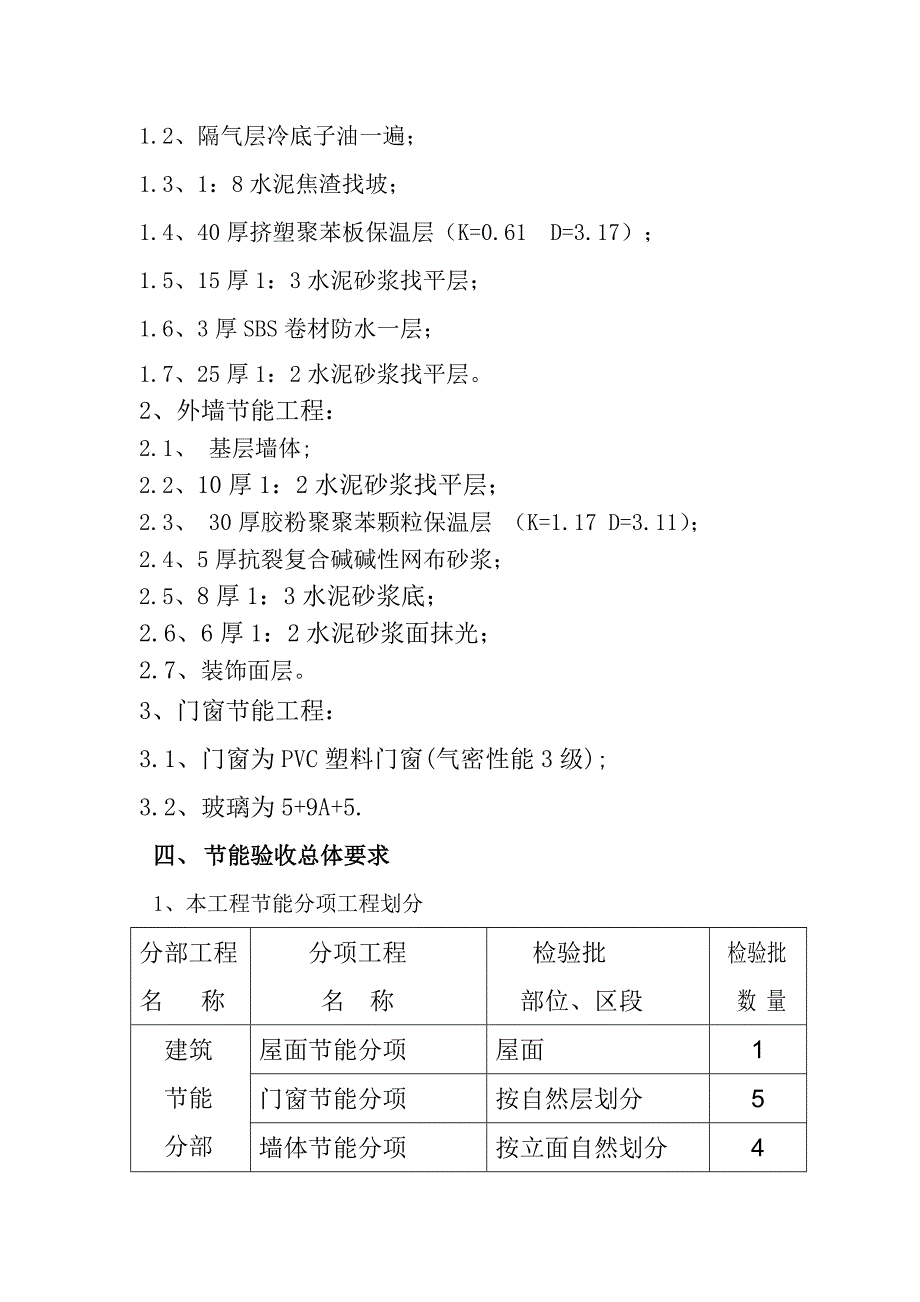

3、5；混合结构，结构五层，另设架空层。三、 节能设计概况1、屋面节能工程: 1.1、钢筋混凝土现浇屋面板；1.2、隔气层冷底子油一遍；1.3、1：8水泥焦渣找坡；1.4、40厚挤塑聚苯板保温层（K=0.61 D=3.17）；1.5、15厚1：3水泥砂浆找平层；1.6、3厚SBS卷材防水一层；1.7、25厚1：2水泥砂浆找平层。2、外墙节能工程：2.1、 基层墙体;2.2、10厚1：2水泥砂浆找平层；2.3、 30厚胶粉聚聚苯颗粒保温层 （K=1.17 D=3.11）；2.4、5厚抗裂复合碱碱性网布砂浆；2.5、8厚1：3水泥砂浆底；2.6、6厚1：2水泥砂浆面抹光；2.7、装饰面层。3、门窗节能
4、工程：3.1、门窗为PVC塑料门窗(气密性能3级);3.2、玻璃为5+9A+5.四、 节能验收总体要求1、本工程节能分项工程划分分部工程名 称分项工程名 称检验批部位、区段检验批数 量建筑节能分部屋面节能分项屋面1门窗节能分项按自然层划分5墙体节能分项按立面自然划分4注：节能分项工程和检验批的验收应单独填写验收记录，节能验收资料应单独组卷。2、工程进度安排分部工程名称计划开工时间计划竣工时间屋面2010年3月2010年4月门窗2010年2月2010年4月墙体2010年 3月2010 年4月五、 各分项工程节能施工及验收1、 墙体节能工程11施工程序材料进场检验墙体基层清理墙体基层隐蔽验收10厚
5、砂浆找平专用界面剂墙体界面剂验收（影像资料留置）30厚胶粉聚苯颗粒保温砂浆（留置同条件砂浆试块）墙体保温层验收（影像资料留置）5厚专用抗裂砂浆，将耐碱玻纤网布埋入砂浆中墙体抗裂砂浆、网格布验收（影像资料留置）8厚1：3水泥砂浆底6厚1：2水泥砂浆面抹光外墙饰面施工节能验收12保温砂浆施工工艺1.2.1材料技术性能1.2.1.1胶粉聚苯颗粒保温浆料技术性能项目单位指标湿表观密度Kg/m3420干表观密度Kg/m3230导热系数W/(mk)0.059压缩强度Kpa250难燃性B1级抗拉强度Kpa100压剪粘结强度Kpa50线性收缩率0.3软化系数0.71.2.1.2抗裂砂浆技术性能项目单位指标砂浆
6、稠度mm80130可操作时间h不小于2拉伸粘结强度（常温28天）Mpa0.8浸水粘结强度（常温浸水7天）Mpa0.6抗弯曲性5%弯曲变形无裂纹渗透压力比2001.2.1.3玻纤网格布技术性能项目单位指标网眼尺寸普通型mm44加强型66单位面积重量普通型g/180加强型500断裂强度经向普通型N/50mm1250加强型3000违向普通型1250加强型3000耐碱强度保持率（28天）普通型%90加强型90涂塑量普通型g/20加强型1.2.1.4材料复检项目胶粉聚苯颗粒保温浆料：湿密度，干密度，压缩性能耐碱玻纤网布：力学性能和抗腐蚀性能抗裂砂浆、界面砂浆：制样后养护7d进行干燥状态和浸水48h拉伸粘
7、结强度检验1.2.2工具与机具1.2.2.1强制式砂浆搅拌机、垂直运输机械、水平运输车、手提搅拌器、射钉枪等1.2.2.2常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚筒、铁锹、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、塞尺、探针、钢尺等1.2.3作业条件1) 外墙墙体工程平整度达到要求，外门窗口安装完毕并检查验收合格。2) 门窗边框与墙体连接预留出外保温层厚度，缝隙分层填塞严密，做好门窗表面保护。3) 外墙面上的雨水管卡、预埋件、设备穿墙管道等提前安装完毕，并预留出外保温层厚度。4) 作业时环境温度不应低于5摄氏度，夏季应避免阳光暴晒，严禁雨天施工，雨期施工时做好防雨
8、措施。1.2.4材料配制1.2.4.1界面剂配制强度等级42.5水泥：中砂：界面剂按1：1：1重量比，搅拌成均匀浆状。或按产品说明书配制。1.2.4.2胶粉聚苯颗粒保温浆料配制先将3436kg水到入砂浆搅拌机内，然后倒入1袋25Kg胶粉料搅拌35分钟后，再倒入1袋200L聚苯颗粒继续搅拌3分钟，可按施工稠度适当调整加水量，搅拌均有后倒出，随搅随用，在4小时内用完。或按产品说明书配制。1.2.5.3抗裂砂浆配制强度等级42.5水泥：中砂：抗裂剂按1：3：1重量比用砂浆搅拌机搅拌均匀。加料顺序应先加入抗裂剂再加中砂搅拌均匀后，加入水泥继续搅拌3分钟倒出，不得任意加水，在2小时内用完。或按产品说明书
9、配制。1.2.5施工工艺要点1.2.5.1基层墙面处理墙面应清理干净无油渍、浮尘、墙表面凸起物10mm应铲平。外墙面上的螺栓孔洞用聚合物水泥砂浆填补密实。1.2.5.2界面剂涂刷界面剂涂刷均匀1.2.5.3吊垂直、套方找规矩、弹厚度控制线、拉垂直、水平通线，套方做口，按厚度线用保温砂浆做标准厚度灰饼冲筋。1.2.5.4胶粉聚苯颗保温粒浆料施工1）一般做法抹保温浆料分两遍施工，第一遍12mm厚，第二遍8mm厚，两遍的间隔时间在24小时以上。最后一遍操作时达到冲筋厚度用大杠挫平。保温层固化干燥（用手掌按不动表面，一般约5天）后方可进行抗裂保护层施工。2）加强做法首层墙面应贴双层网格布，第一层网格布
10、铺贴时网布与网布之间采用对接方式，严禁在阴阳角处对接，对接部位距阴阳角应大于20MM。然后进行第二层网格布铺贴，铺贴方式同一层，两层之间的抗裂砂浆应饱满，严禁干贴。双层网格布之间设专用金属护角，护角的高度一般2M,在第一层网格布贴好后应放好金属护角，用抹子在护角孔处拍压出抗裂砂浆，抹第二层抗裂砂浆包裹住护角。保证护角安装牢固。1.2.5.5分格线条1) 按设计要求在保温层上弹出分格线和滴水槽位置。2) 用壁纸刀沿弹好的分格线开槽。3) 在凹槽中嵌满抗裂砂浆，将滴水槽嵌入凹槽中，与抗裂砂浆粘结牢固，用该砂浆抹平槎口。4) 分格缝宽度50mm，网格布在分格缝处搭接，上沿网格布压下沿网格布，搭接宽度
11、为分格缝宽度。1.2.5.6抹抗裂砂浆，铺贴玻纤网格布玻纤网格布按楼层间尺寸事先裁好，抹抗裂砂浆分两遍完成，第一遍抹2mm，随即竖向铺贴玻纤网格布，用抹子将玻纤网格布压入砂浆，搭接宽度不应小于50mm，先压入一侧，抹抗裂砂浆，再压入另一侧，严禁干搭。玻纤网格布铺贴要平整无褶皱，饱满度应达到100，随即抹第二遍找平抗裂砂浆，抹平压实。首层应铺贴双层玻纤网格布，第一层应铺贴加强型玻纤网格布，宜采用对接。随即铺贴第二层玻纤网格布，两层玻纤网格布间抗裂砂浆应饱满，严禁干粘。1.3.5.7建筑物首层外保温墙阳角应在双层玻纤网格布之间加专用金属护角，护角高度一般为2米，在第一遍玻纤网格布施工后加入，其余各
12、层阴角、阳角、门窗口角应用双层玻纤网格布包裹增强，包角网格布单边长度不应小于150mm。1.2.5.8抹完抗裂砂浆后13节能验收要求1.3.1外墙外保温允许偏差及检验方法项次项目允许偏差（mm）检查方法保温层抗裂层1立面垂直44用2米托线板检查2表面平整44用2米靠尺及塞尺检查3阴阳角垂直44用2米托线板检查4阴阳角方正44用0.2米方尺及塞尺检查5分格缝平直3拉5米小线和尺量检查6立面总高度（H）垂直度H/1000且不大于20用经纬仪、吊线检查7上下窗口左右偏移不大于20用经纬仪、吊线检查8同层窗口上下不大于20用经纬仪、拉通线检查9保温层厚度不允许有负偏差用探针、钢尺检查1.3.2一般规定
13、1.3.2.1墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：1) 保温层附着的基层及其表面处理2) 增强网铺设3) 被封闭的保温材料厚度1.3.2.2采用相同材料、工艺和施工做法的墙面，每5001000平米面积划分为一个检验批，不足500平米也为一个检验批。1.3.3主控项目1.3.3.1保温材料和粘结材料进场对如下性能进行复验，复验为见证取样送检保温材料的导热系数、密度、抗压强度或压缩强度粘结材料的粘结强度增强网的力学性能、抗腐蚀性能检验方法：随机抽样送检，核查复验报告检查数量：同一厂家同一品种的产品，抽查不少于6次1.3.3.2墙体节能工程的施工，应
14、符合下列规定保温隔热材料的厚度必须符合设计要求保温浆料分层施工，保温层与基层之间各层之间的粘结必须牢固，不应脱层、空鼓和开裂检查数量：每个检验批抽查不少于3处。1.3.3.3保温浆料在施工过程中留置同条件养护试件，检测其导热系数、干密度和压缩强度。保温浆料送同条件试件应见证取样送检。1.3.3.4其他详节能工程验收规范1.3.4一般项目1.3.4.1加强网的铺贴和搭接应符合设计和方案要求。砂浆抹压密实，不得空鼓，加强网不得褶皱、外露。检查数量：每个检验批抽查不少于5处，每处不少于2平面。1.3.4.2保温浆料连续施工，厚度应均匀、接茬应平顺密实。检查数量：每个检验批抽查10，并不少于10处。1
15、.3.4.3其他详节能工程验收规范1.3.5外墙现场实体检验每个单位工程的外墙至少抽查3处，每处一个检查点，现场实体检验应在监理（建设）人员见证下实施。2、 门窗节能工程2.1设计要求2.1.1、1-6层住宅的外窗及阳台的气密性等级不应低于（现行国家标准建筑外窗气密性能分级及其检测方法（GB/T7107-2002）规定的3级。2.1.2、7层-7层以上的外窗及阳台门的气密性等级，不应低于该标准规定的4级。2.1.3外窗遮阳未阻碍自然通风。2.1.4外窗遮阳设施吸收的太阳辐射热不会被进风气流带入室内。2.1.5外窗遮阳设施不阻碍房间在夜间的长波辐射散热。2.1.6对着外窗的东、西、东北、西北向外
16、墙未采用热反射型外隔热措施。2.2施工安装要求2.2.1塑钢门窗安装要求1) 塑钢门窗由专业厂家制作。2) 运抵现场的门窗需分类存放，避免挤压变形，堆放场地要求干燥，防雨水淋湿。3) 门窗安装前应检查制作质量，防隔热指标。外形平整、无变形，接缝紧密不松动。所用如玻璃、窗框等材料需符合节能设计的要求。4) 门窗框安装应在墙面面层装饰施工以前进行，安装校正方法符合规范要求。使上下框在同一条垂直线上，同一层窗应在同一条水平线上（除设计另外有要求），且进深距离一致。5) 门窗框安装必须牢固，锚件数量及位置都要符合设计要求。6) 门窗扇安装方法符合设计要求，五金齐全，安装牢固。开关灵活稳定，不反弹、不变
17、形翘起，留缝宽度符合质量验收规范。2.2.2入户门的安装要求1) 门框安装采用后塞缝法，安装时符合图纸要求的水平标高及平面位置，按其开启方向，对应编码安装，用通线、线锤做水平及竖向校正，然后进行固定。2) 在砌筑时预埋砼预制块以固定门框。3) 门框安装完成后周边采用发泡胶进行塞缝，并挤压平整密实。门下坎采用防渗水泥砂浆堵塞密实。面层防水砂浆与大面墙体一同施工。4) 安装门扇要依照图纸确定开启方向和使用小五金。小五金均应用螺丝固定，用螺丝用力拧紧，不能用钉子代替。2.3节能验收要求2.3.1一般规定2.3.1.1检验批的划分同一厂家的同一品种、类型、规格的门窗及门窗玻璃每100樘划分为一个检验批
18、，不足100樘也为一个检验批。同一厂家的同一品种、类型、规格的特种门每50樘划分为一个检验批，不足50樘也为一个检验批。2.3.1.2检查数量要求建筑门窗每个检验批应抽查5，并不少于3樘，不足3樘时应全数检查；高层建筑的外窗，每个检验批应抽查10，并不少于6樘，不足6樘时应全数检查。特种门每个检验批应抽查50，并不少于10樘，不足10樘应全数检查。2.3.2主控项目2.3.2.1外窗进入施工现场应对气密性、玻璃遮阳系数、可见光投射比、中空玻璃露点进行复验。检查数量，同一厂家的同一品种、类型的产品各抽查不少于3樘。2.3.2.2其他详节能工程验收规范2.3.3一般项目详节能工程验收规范3、 屋面
