《玻璃熔窑用耐火材料抗玻璃液侵蚀试验方法.docx》由会员分享，可在线阅读，更多相关《玻璃熔窑用耐火材料抗玻璃液侵蚀试验方法.docx（5页珍藏版）》请在课桌文档上搜索。
1、玻璃熔窑用耐火材料抗玻璃液侵蚀试验方法1主题内容与适用范困本标准规定了玻璃熔窑用耐火材料（以下简称耐火材料）抗玻璃液侵蚀试验用的试验设施、试验步骤及结果计算。本方法适用于测定耐火材料在静态、等温条件卜.抗玻璃熔液侵蚀的性能。2引用标准GB2902伯籍30-伯钱6热电偶丝及分度表GB2997致密定形耐火制品显气孔率、吸水率、体积密度和直气孔率试验方法3原理耐火材料与玻璃液接触时，在接触面发生物理化学反应，在其表面留下明显的凹痕。本方法就是通过测量试样凹痕的深度，来表示耐火材料在规定条件下抗玻璃液侵蚀的力量。4设施4.1试验电炉应能按6.2.2规定的升温速度，加热试样到试验温度并恒温。炉膛至少容纳

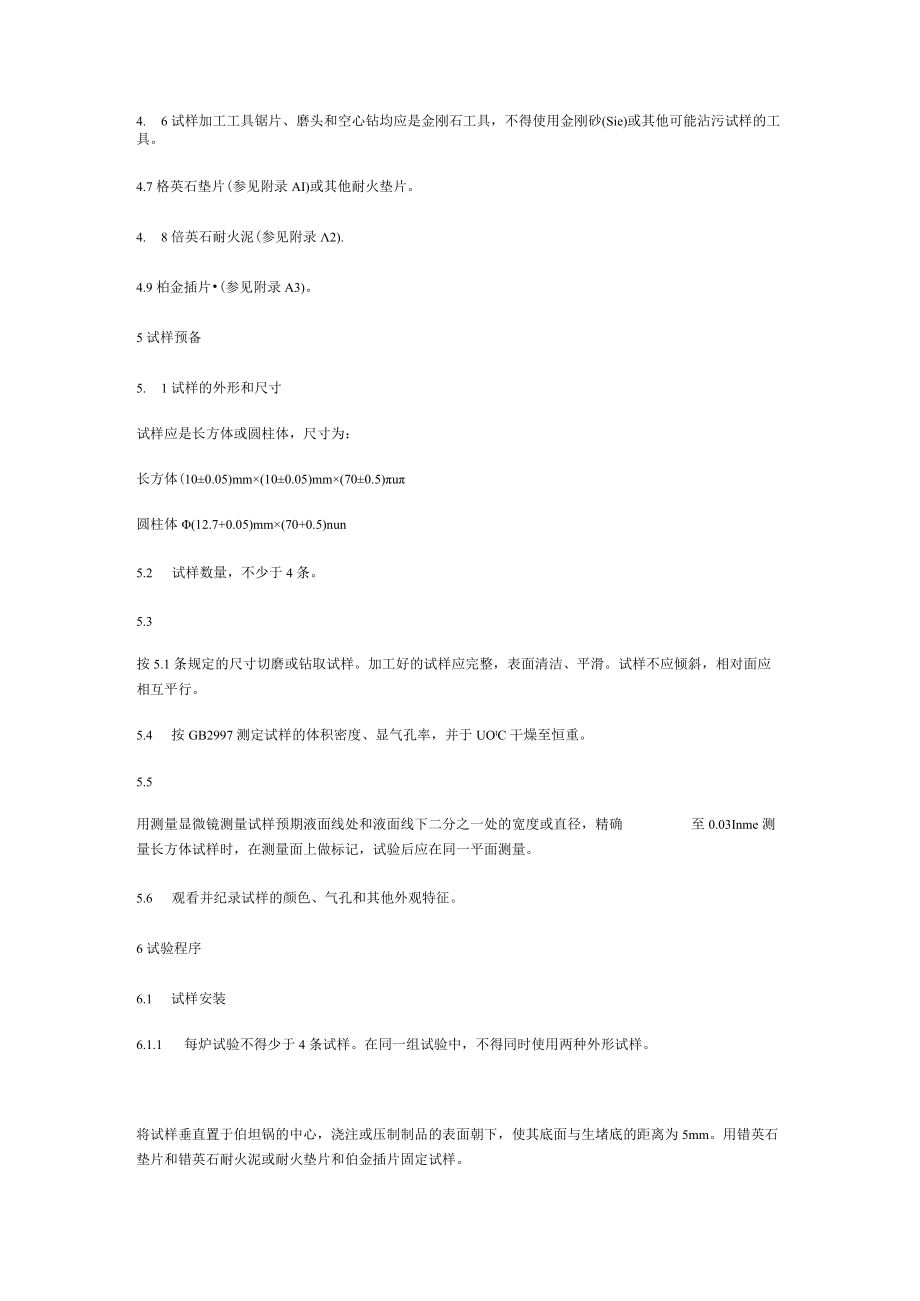

2、四套伯钳烟，恒温时，炉内装样区生期之间的最大温差不超过1匕。4.2温度测量装置4.2.1测温热电偶应符合GB2902的规定，并定期校正。4.2.2测温热电偶的热端应置于液面线处各试样所构成平面的几何中心。4.2.3温度掌握设施能够保持所要求的温度不超过C。4.3伯珀锅伯用锅尺寸应符合图2的规定。4.4测量显微镜测量范困不小于50mm。最小分度值0.01mm。4.5伯珀烟钳4. 6试样加工工具锯片、磨头和空心钻均应是金刚石工具，不得使用金刚砂(Sie)或其他可能沾污试样的工具。4.7格英石垫片(参见附录AI)或其他耐火垫片。4. 8倍英石耐火泥(参见附录2).4.9柏金插片(参见附录A3)。5试
3、样预备5. 1试样的外形和尺寸试样应是长方体或圆柱体，尺寸为：长方体(100.05)mm(100.05)mm(700.5)u圆柱体(12.7+0.05)mm(70+0.5)nun5.2 试样数量，不少于4条。5.3按5.1条规定的尺寸切磨或钻取试样。加工好的试样应完整，表面清洁、平滑。试样不应倾斜，相对面应相互平行。5.4 按GB2997测定试样的体积密度、显气孔率，并于UOtC干燥至恒重。5.5用测量显微镜测量试样预期液面线处和液面线下二分之一处的宽度或直径，精确至0.03Inme测量长方体试样时，在测量面上做标记，试验后应在同一平面测量。5.6 观看并纪录试样的颜色、气孔和其他外观特征。6

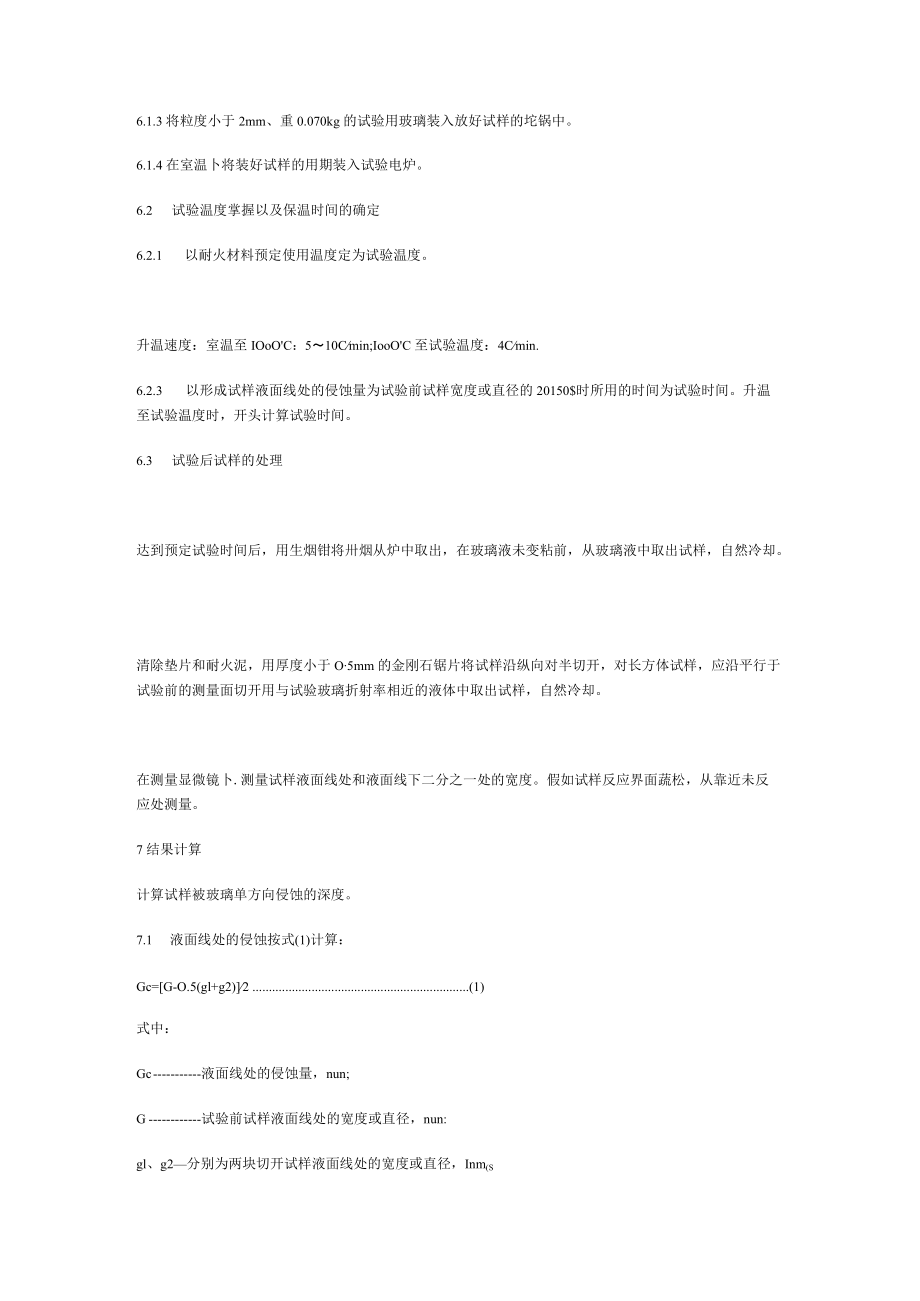

4、试验程序6.1 试样安装6.1.1 每炉试验不得少于4条试样。在同一组试验中，不得同时使用两种外形试样。将试样垂直置于伯坦锅的中心，浇注或压制制品的表面朝下，使其底面与生堵底的距离为5mm。用错英石垫片和错英石耐火泥或耐火垫片和伯金插片固定试样。6.1.3将粒度小于2mm、重0.070kg的试验用玻璃装入放好试样的坨锅中。6.1.4在室温卜将装好试样的用期装入试验电炉。6.2 试验温度掌握以及保温时间的确定6.2.1 以耐火材料预定使用温度定为试验温度。升温速度：室温至IOoOC：510Cmin;IooOC至试验温度：4Cmin.6.2.3 以形成试样液面线处的侵蚀量为试验前试样宽度或直径的2
5、0150$时所用的时间为试验时间。升温至试验温度时，开头计算试验时间。6.3 试验后试样的处理达到预定试验时间后，用生烟钳将卅烟从炉中取出，在玻璃液未变粘前，从玻璃液中取出试样，自然冷却。清除垫片和耐火泥，用厚度小于O5mm的金刚石锯片将试样沿纵向对半切开，对长方体试样，应沿平行于试验前的测量面切开用与试验玻璃折射率相近的液体中取出试样，自然冷却。在测量显微镜卜.测量试样液面线处和液面线下二分之一处的宽度。假如试样反应界面蔬松，从靠近未反应处测量。7结果计算计算试样被玻璃单方向侵蚀的深度。7.1 液面线处的侵蚀按式(1)计算：Gc=G-O.5(gl+g2)2(1)式中：Gc液面线处的侵蚀量，n
6、un;G试验前试样液面线处的宽度或直径，nun:gl、g2分别为两块切开试样液面线处的宽度或直径，Inm(S7.2 液面线下二分之一处的侵蚀按式(2)计算:IlC=Dl-O.5(hl-h2)式中：Hc液面线下二分之一处的侵蚀量，mm;Il试验前试样液面线下二分之一处的宽度或直径，廊；hl、h2分别为两块切开试样液面线下二分之一处的宽度或直径，07.3 以至少3条试样的平均值作为试验结果，侵蚀量精确至小数点后其次位。以每天侵蚀的亳米数或以试验前试样宽度的百分率报告侵蚀量。8精度同一试验室内和不同试验室之间试验的平均侵蚀量最大允许差如下表：%液面线处侵蚀量的最大允许差同一试验室3不同试验室69试验
7、报告试验报告应包括如下各项：a.托付单位；b.试样名称、编号；c.试样外形、体积密度、显气孔率；d.试验用玻璃、试验温度和保温时间；e.侵蚀量；f.试验单位、操作人员和日期。附录A精英石垫片、错英石耐火泥的制作和柏金插片的安装方法（参考件）Al错英石垫片从高质量的烧结结英石耐火材料上切取或按以下步骤制作。将磨细的精英石粉2kg、蒸锚水30OmL和藻酸钠溶液40mL混合，放入塑料罐内滚动，混合12k将混合好的料浆浇注在石膏垫片内成型，干燥24h后于1550C煨烧2hoA2偌英石耐火泥将粉碎成粒状的错英石1.25kg,磨细的精英石粉1.3kg和0.075kg球粘土放入塑料罐内滚动，充分混和。取出后加入少量干水泥和几滴硅酸钠，加水混和直至得到匀称的塑性泥料。A3粕金插片A3.1钳金插片外形尺寸如标准中的图片。A3.2在试样上确定好插片位置，用厚度稍大于插片厚度的金刚石锯片在试样插片位置上刻锯两对称的、深度大于Inlin的水平槽。装试样和垫片时，将插片插入试样的槽中。附加说明：本标准由中国建筑材料科学讨论院耐火材料科学讨论所负责起草。本标准主要起草人李鹏海、王存。
