1、 栏杆设计标准化目 录1、阳台栏杆21.1阳台栏杆标准化设计原则21.2阳台栏杆工艺要求31.3不同建筑风格的阳台栏杆样式41.3.1 新古典、法式建筑风格栏杆:适用于别墅41.3.2 新古典、法式建筑风格铁艺栏杆(通用)51.3.3 地中海建筑风格铁艺栏杆61.3.4 北美、西班牙建筑风格铁艺栏杆71.3.5 中式建筑风格铁艺栏杆81.3.6 住宅型钢玻璃栏板91.3.7 生活阳台栏杆101.3.8 商业建筑阳台玻璃栏板111.3.9商业建筑阳台铁艺栏杆122、楼梯栏杆132.1楼梯栏杆标准化设计原则132.2栏杆工艺要求132.3洋房公共楼梯栏杆132.4高层消防楼梯栏杆142.5高层消防

2、楼梯靠墙扶手142.6残疾人坡道栏杆153、护窗栏杆163.1住宅护窗栏杆标准化设计原则163.2护窗栏杆材质与工艺要求163.3矮窗台护窗栏杆163.4飘窗护窗栏杆171、阳台栏杆1.1 阳台栏杆标准化设计原则1.1.1 住宅阳台栏杆必须采用防止少年儿童攀登的构造。当采用垂直杆件做护栏时,其杆件净距不应大于110mm。1.1.2 根据江浙渝地区规要求金属护栏的型材最小壁厚应符合下列要求,其他地区在满足当地规要求与安全的同时适当调整型材壁厚: 不锈钢:主要受力杆件壁厚不应小于2.0mm,一般杆件与连接饰件不应小于1.5mm。 型钢:主要受力杆件壁厚不应小于3.0mm,一般杆件不应小于2.0mm

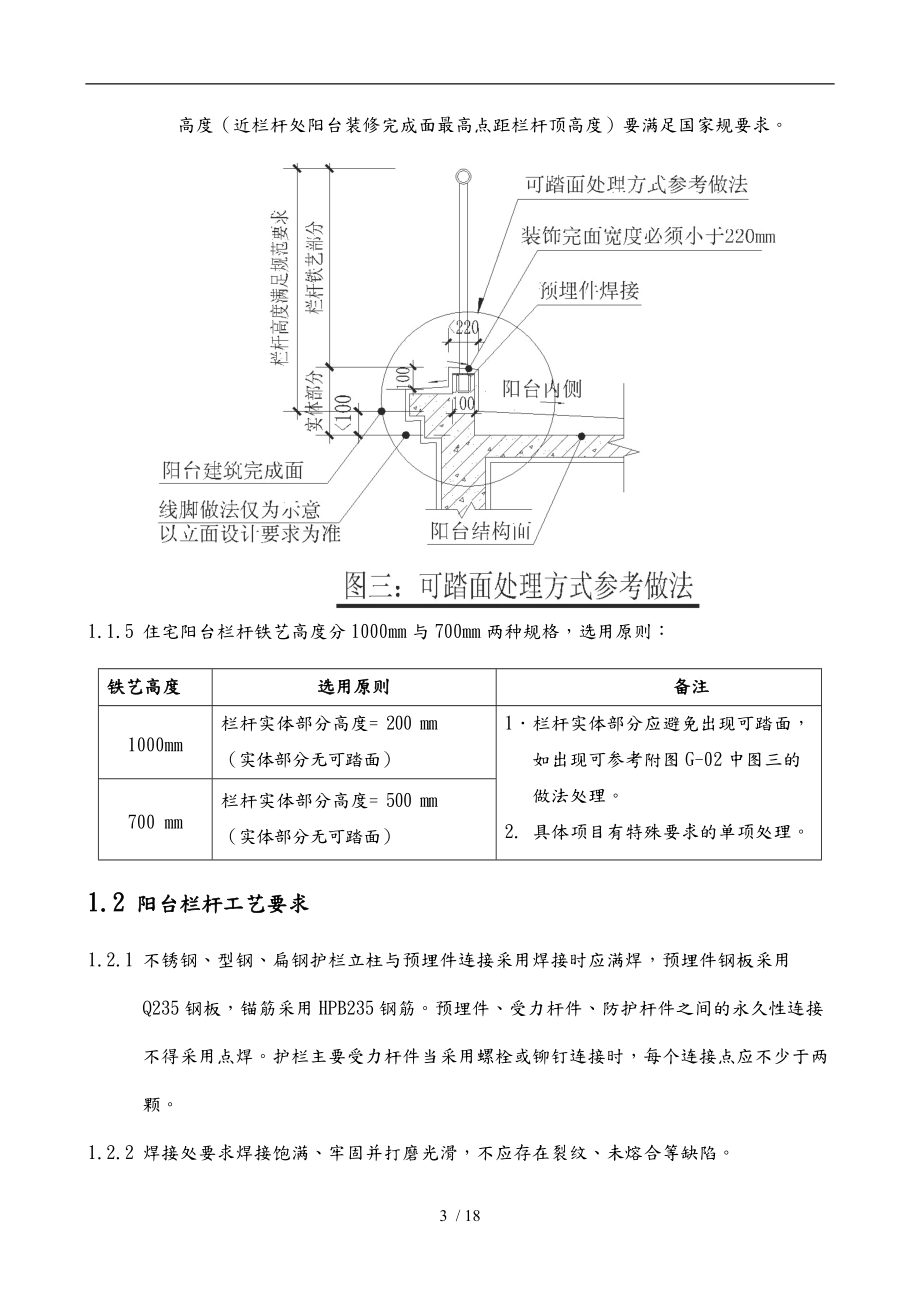

3、。 扁钢:主要受力杆件厚度不应小于6.0mm,一般杆件不应小于4.0mm。 铝合金:主要受力杆件壁厚不应小于3.0mm,一般杆件不应小于2.0mm。1.1.3 玻璃组合护栏应符合下列要求: 组合护栏中承受水平荷载的玻璃应采用厚度不小于12mm的安全玻璃或公称厚度不小于16.76mm钢化夹层玻璃。1.1.4 阳台栏杆高度应符合下列规要求: 临空高度在24m以下(住宅六层与六层以下)时,护栏净高不应低于1.05m,临空高度在24m与24m以上(住宅七层与七层以上)时,护栏净高不应低于1.10m。 栏杆高度应从楼地面或屋面至栏杆扶手顶面垂直高度计算,如底部有宽度大于或等于0.22m,且高度低于或等于

4、0.45m的可踏部位,应从可踏部位顶面起计算。 栏杆实体部分应避免出现可踏面,出现可踏面时,可参考下图所示做法处理:做钢筋混凝土反边,高100mm,宽100mm,装完成面宽度必须小于220 mm,栏杆总高度(近栏杆处阳台装修完成面最高点距栏杆顶高度)要满足国家规要求。1.1.5 住宅阳台栏杆铁艺高度分1000mm与700mm两种规格,选用原则: 铁艺高度选用原则备注1000mm栏杆实体部分高度= 200 mm(实体部分无可踏面)1栏杆实体部分应避免出现可踏面,如出现可参考附图G-02中图三的做法处理。2. 具体项目有特殊要求的单项处理。700 mm栏杆实体部分高度= 500 mm(实体部分无可

5、踏面)1.2 阳台栏杆工艺要求1.2.1 不锈钢、型钢、扁钢护栏立柱与预埋件连接采用焊接时应满焊,预埋件钢板采用Q235钢板,锚筋采用HPB235钢筋。预埋件、受力杆件、防护杆件之间的永久性连接不得采用点焊。护栏主要受力杆件当采用螺栓或铆钉连接时,每个连接点应不少于两颗。1.2.2 焊接处要求焊接饱满、牢固并打磨光滑,不应存在裂纹、未熔合等缺陷。1.2.3 钢材采用材质,栏杆整体热浸锌(包含预埋件)后,喷富锌环氧粉一层粉层厚0.04mm。1.2.4 再喷抗紫外线聚酯粉为面层,.粉后0.04mm,油漆颜色以实物样板为准。1.3 不同建筑风格的阳台栏杆样式1.3.1 新古典、法式建筑风格栏杆:适用

6、于别墅材质描述:铁艺栏杆采用60*40*2mm椭圆形扶手扁管,受力立柱采用40*40*3mm方管,装饰铁花采用25*8mm扁铁。栏杆实例:设计图例:附图:G-01 阳台栏杆铁艺部分做法(一) :1000mm高栏杆铁艺部分做法,参考价564元/米G-02 阳台栏杆铁艺部分做法(一):铁花大样1.3.2 新古典、法式建筑风格铁艺栏杆(通用)材质描述:铁艺栏杆采用60*40*2mm椭圆形扶手扁管,受力立柱采用40*40*3mm方管,其他立柱采用40*20*2mm方管,装饰铁花采用25*8mm扁铁。栏杆实例:设计图例:附图:G-03 阳台栏杆铁艺部分做法(一) :1000mm高栏杆铁艺部分做法, 参考

7、价297元/米G-04 阳台栏杆铁艺部分做法(一) :700mm高栏杆铁艺部分做法, 参考价217元/米G-05 阳台栏杆铁艺部分做法(一):铁花大样1.3.3 地中海建筑风格铁艺栏杆材质描述:铁艺栏杆采用60*40*2mm椭圆形扶手扁管,受力立柱采用40*20*3mm方管,其他立柱采用40*20*2mm方管,装饰铁花采用25*4mm扁铁。栏杆实例:设计图例:附图:G-06 阳台栏杆铁艺部分做法(一) :1000mm高栏杆铁艺部分做法, 参考价284元/米G-07 阳台栏杆铁艺部分做法(一) :700mm高栏杆铁艺部分做法, 参考价194元/米G-08 阳台栏杆铁艺部分做法(一):铁花大样1.

8、3.4 北美、西班牙建筑风格铁艺栏杆材质描述:铁艺栏杆采用60*40*2mm椭圆形扶手扁管,受力立柱采用60*30*3mm方管,装饰立柱采用15*15*2mm方管,铸造装饰铁花仿铜色。栏杆实例:设计图例:附图:G-09 阳台栏杆铁艺部分做法(一) :1000mm高栏杆铁艺部分做法,参考价300元/米G-10 阳台栏杆铁艺部分做法(一) :700mm高栏杆铁艺部分做法, 参考价251元/米1.3.5 中式建筑风格铁艺栏杆材质描述:铁艺栏杆采用60*40*2mm椭圆形扶手扁管,受力立柱采用60*30*3mm方管,装饰立柱采用15*15*2mm方管,装饰铁花12*4mm。栏杆实例:设计图例:附图:G

9、-11 阳台栏杆铁艺部分做法(一) :1000mm高栏杆铁艺部分做法, 参考价287元/米G-12 阳台栏杆铁艺部分做法(一) :700mm高栏杆铁艺部分做法, 参考价241元/米1.3.6 住宅型钢玻璃栏板材质描述:型钢玻璃栏板采用60*40*2mm椭圆形扶手扁管,受力立柱采用40*40*3mm方管,玻璃采用8+0.76+8mm双面钢化夹胶玻璃。栏杆实例:设计图例:附图:G-13 阳台栏杆铁艺部分做法(一) :1000mm高栏杆铁艺部分做法, 参考价307元/米G-14 阳台栏杆铁艺部分做法(一) :700mm高栏杆铁艺部分做法, 参考价229元/米1.3.7 生活阳台栏杆在不影响外立面效果

10、的部位,生活阳台优先选用砖砌栏板。若因外立面效果需要是可采用下图铁艺栏杆, 铁艺栏杆采用60*40*2mm椭圆形扶手扁管,受力立柱采用40*40*3mm方管,其他立柱采用40*40*2mm方管。栏杆实例:设计图例:附图:G-15 阳台栏杆铁艺部分做法(一) :1000mm高栏杆铁艺部分做法,参考价264元/米1.3.8 商业建筑阳台玻璃栏板材质描述:不锈钢玻璃栏杆扶手采用 60*1.5mm不锈钢管圆管,60*8mm不锈钢立柱,8+0.76+8mm钢化夹胶玻璃。栏杆实例:设计图例:附图:G-16 阳台栏杆铁艺部分做法(一) :1000mm高不锈钢栏板做法,参考价513元/米1.3.9商业建筑阳台

11、铁艺栏杆工艺描述:铁艺栏杆采用70*30*2mm椭圆形扶手,受力立柱采用60*30*3mm方管,装饰立柱采用15*15*1.5mm方管, 装饰铁花采用25*5mm扁铁。栏杆实例:设计图例:附图:G-17 阳台栏杆铁艺部分做法(一) :1000mm高栏杆铁艺部分做法,参考价362元/米2、楼梯栏杆2.1 楼梯栏杆标准化设计原则2.1.1 托儿所、幼儿园、中小学和少年儿童专用场所的楼梯梯井宽度大于0.20m,住宅梯井宽度大于0.11m时,必须采取防止少年儿童攀滑的措施。当采用垂直杆件做护栏时,其杆件净距不应大于0.11m。2.1.2 楼梯应至少于一侧设扶手,梯段净宽达1.80m时应两侧设扶手,达2

12、.40m时,宜加设中间扶手。楼梯窗台高度低于0.90m时,不论开窗与否,均应有防护措施。2.1.3 楼梯护栏高度自踏步前缘线量起净高不宜小于0.90m。靠楼梯井一侧水平护栏长度超过0.50m时,其高度不应小于1.05m。2.2 栏杆工艺要求2.2.1 焊接处要求焊接饱满、牢固并打磨光滑,不应存在裂纹、未熔合等缺陷。2.2.2 钢材采用Q235材质,栏杆整体防锈处理后,喷富锌环氧粉一层粉层厚0.04mm,再喷抗紫外线聚酯粉为面层,粉后0.04mm,油漆颜色以设计要求为准。2.3 洋房公共楼梯栏杆材质描述:铁艺栏杆采用70*40mm白木扶手胡桃木色,受力立柱采用50*25*3mm方管,装饰立柱采用

13、15*15*2mm方管,锻打装饰铁花。栏杆实例: 设计图例:附图:L-01 洋房公共楼梯栏杆铁艺部分做法:900mm高铁艺部分做法,参考价224元/米2.4 高层消防楼梯栏杆材质描述:扶手采用50圆管壁厚2mm,受力立柱采用40*20*3方管,装饰立柱采用15*15*2方管。栏杆实例: 设计图例:附图:L-02 高层消防楼梯栏杆铁艺部分做法:900mm高铁艺部分做法,参考价164元/米2.5 高层消防楼梯靠墙扶手材质描述:扶手采用50圆管壁厚1.5mm,连接件采用20圆管壁厚1.5mm。栏杆实例: 设计图例:附图:L-03 高层消防楼梯靠墙扶手做法(一) :靠墙扶手部分做法,参考价43元/米2

14、.6 残疾人坡道栏杆材质描述:主要受力杆件采用50*50*3mm方管,扶手采用42圆管壁厚2mm。栏杆实例: 设计图例:附图:L-04 住宅残疾人坡道栏杆做法(一) :900mm高铁艺部分做法,参考价177元/米3、护窗栏杆本设计先归纳毛坯交楼护窗栏杆做法,精装交楼护窗栏杆做法另定。3.1 住宅护窗栏杆标准化设计原则住宅低窗台应采取防护措施,防护高度由楼地面起算净高不应低于0.90m。低窗台、飘窗等下部有能上人站立的宽窗台面时,护栏应贴窗安装,且不得影响窗扇的正常开启。贴窗护栏或固定窗的防护高度应从窗台面起计算。3.2 护窗栏杆材质与工艺要求3.2.1 护窗栏杆竖杆采用15圆管壁厚1.0mm,扶手采用20X40X1.2mm方管。3.2.2 焊接处要求焊接饱满、牢固并打磨光滑,不应存在裂纹、未熔合等缺陷。3.2.3 栏杆刷防锈漆两遍,深灰色面漆两遍。3.3 矮窗台护窗栏杆3.3.1 200mm高矮窗台护窗栏杆栏杆实例: 设计图例: 附图:H-01 200高矮窗台护窗栏杆立面、大样图高,参考价66元/米3.3.2 500mm高矮窗台护窗栏杆栏杆实例: 设计图例:附图:H-02 500高矮窗台护窗栏杆立面、大样图,参考价54元/米3.4 飘窗护窗栏杆设计图例:飘窗护窗栏杆附图:H-03 飘窗护窗栏杆立面、大样图,参考价79元/米18 / 18

展开阅读全文
