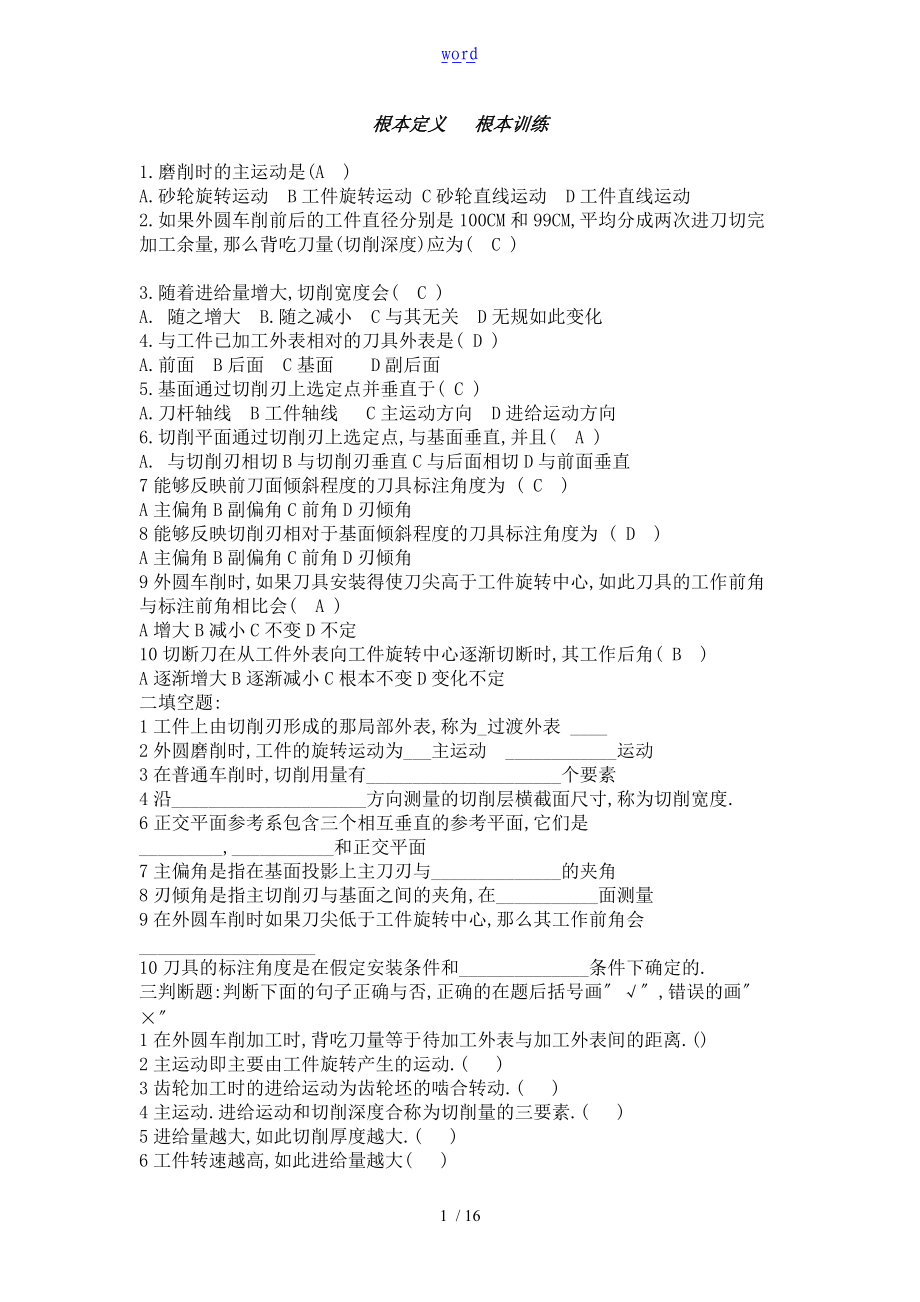

1、word根本定义 根本训练1.磨削时的主运动是(A )A.砂轮旋转运动 B工件旋转运动 C砂轮直线运动 D工件直线运动2.如果外圆车削前后的工件直径分别是100CM和99CM,平均分成两次进刀切完加工余量,那么背吃刀量(切削深度)应为( C )3.随着进给量增大,切削宽度会( C )A. 随之增大 B.随之减小 C与其无关 D无规如此变化4.与工件已加工外表相对的刀具外表是( D )A.前面 B后面 C基面 D副后面5.基面通过切削刃上选定点并垂直于( C )A.刀杆轴线 B工件轴线 C主运动方向 D进给运动方向6.切削平面通过切削刃上选定点,与基面垂直,并且( A )A. 与切削刃相切B与切
2、削刃垂直C与后面相切D与前面垂直7能够反映前刀面倾斜程度的刀具标注角度为 ( C )A主偏角B副偏角C前角D刃倾角8能够反映切削刃相对于基面倾斜程度的刀具标注角度为 ( D )A主偏角B副偏角C前角D刃倾角9外圆车削时,如果刀具安装得使刀尖高于工件旋转中心,如此刀具的工作前角与标注前角相比会( A )A增大B减小C不变D不定10切断刀在从工件外表向工件旋转中心逐渐切断时,其工作后角( B )A逐渐增大B逐渐减小C根本不变D变化不定二填空题:1工件上由切削刃形成的那局部外表,称为_过渡外表 _2外圆磨削时,工件的旋转运动为_主运动 _运动3在普通车削时,切削用量有_个要素4沿_方向测量的切削层横
3、截面尺寸,称为切削宽度.6正交平面参考系包含三个相互垂直的参考平面,它们是_,_和正交平面7主偏角是指在基面投影上主刀刃与_的夹角8刃倾角是指主切削刃与基面之间的夹角,在_面测量9在外圆车削时如果刀尖低于工件旋转中心,那么其工作前角会_10刀具的标注角度是在假定安装条件和_条件下确定的.三判断题:判断下面的句子正确与否,正确的在题后括号画,错误的画1在外圆车削加工时,背吃刀量等于待加工外表与加工外表间的距离.()2主运动即主要由工件旋转产生的运动.( )3齿轮加工时的进给运动为齿轮坯的啮合转动.( )4主运动.进给运动和切削深度合称为切削量的三要素.( )5进给量越大,如此切削厚度越大.( )
4、6工件转速越高,如此进给量越大( )7刀具切削局部最前面的端面称为前刀面( )8主偏角即主刀刃偏离刀具中心线的角度.( )9前角即前面与基面间的夹角,在切削平面测量.( )10刀尖在刀刃的最高位置时,刃倾角为正.( )四名词解释:1切削运动-2切削用量-3切削厚度-4基面-5前角-五计算题某外圆车削工序,切削前工件直径为80mm,要求切削后工件直径为78 mm,一次切除余量,假定工件转速为300 r/min,刀具进给速度为60mm/min,试求切削用量三要素与切削面积.刀具材料 根本训练1选择题:四个选项中只有一个是正确的,将正确选项前的字母填在题后括号。(1) W6Mo5Cr4V2是下面哪一
5、类刀具材料? A 钨系高速钢 B 钨钼系高速钢 C 合金工具钢 D 硬质合金(2) 普通高速钢的常温硬度约可达 A HRC4045 B HRC5055 C HRC6065 D HRC7075(3) YT30属于下面哪类硬质合金? A 钨钴类 B钨钴钛类 C通用类 D TiC基(4) YG3X属于下面哪类硬质合金? A 钨钴类 B钨钴钛类 C通用类 D TiC基(5) 如下哪种牌号的硬质合金的硬度最高? A YT5 B YT15 C YT14 D YT30(6) 如下哪种牌号的硬质合金的强度最高? A YG3 B YG3X C YG6 D YG8(7) 如下哪种牌号的硬质合金的硬度最高? A Y
6、G3 B YG3X C YG6 D YG6X(8) M42属于如下哪种高速钢? A钨系普通高速钢 B 钨钼系普通高速钢 C 钴高速钢 D 铝高速钢(9) 下面哪种刀具材料最适合用于铸件粗加工? A钨钴类硬质合金 B 钨钴钛类硬质合金 C TiC基硬质合金 D金刚石(10) 如下哪种刀具材料的常温硬度最高? A 氧化铝基陶瓷 B 氮化硅基陶瓷 C 人造金刚石 D 立方氮化硼2填空题:在横线上填写适当的文字,把如下语句补充得正确、完整。(1) W18Cr4V是属于系高速钢。(2) W6Mo5Cr4V2是属于系高速钢。(3) 6-5-4-2高速钢中钨的含量是%。(4) 钨钼系高速钢的高温塑性比钨系高

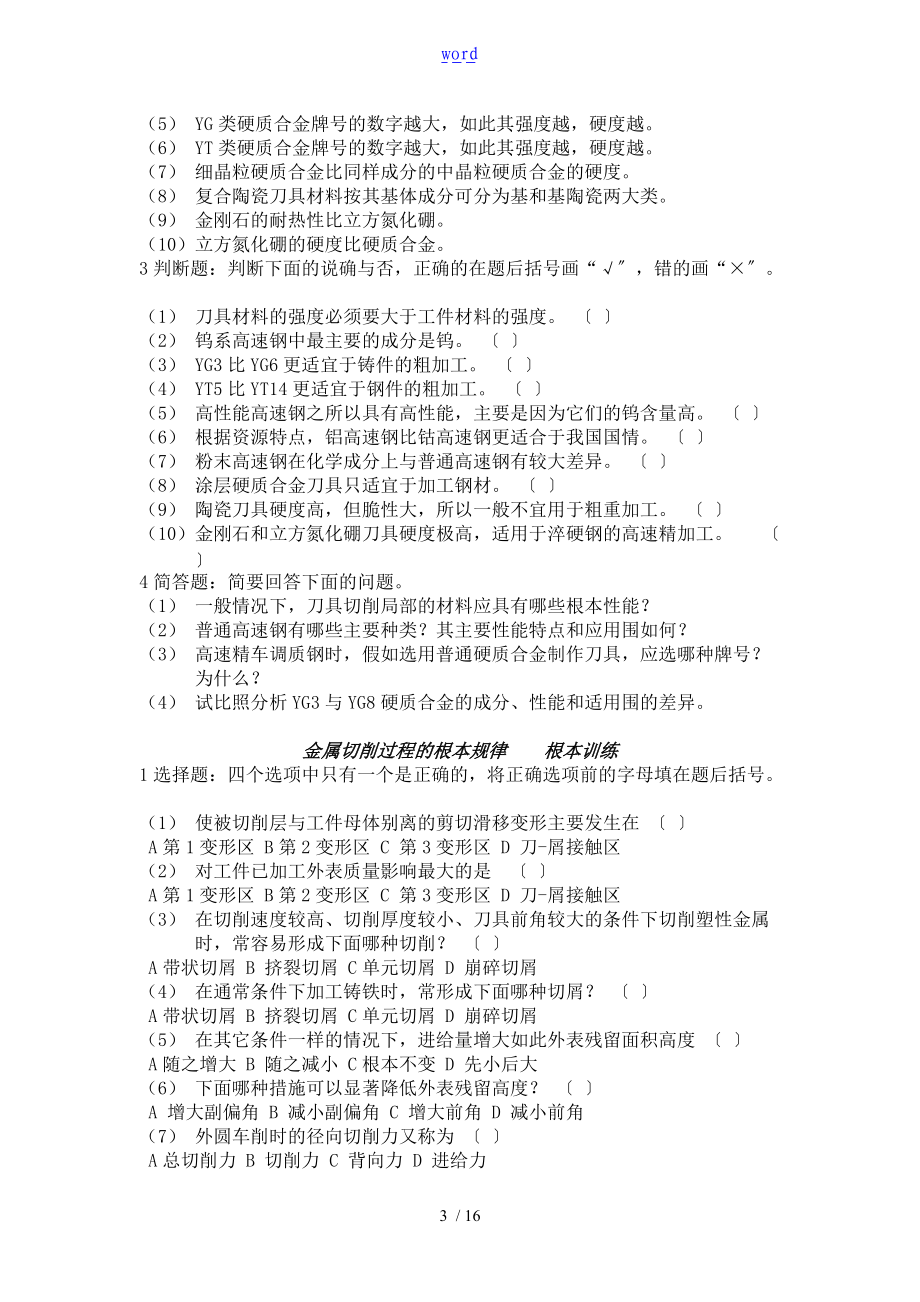

7、速钢。(5) YG类硬质合金牌号的数字越大,如此其强度越,硬度越。(6) YT类硬质合金牌号的数字越大,如此其强度越,硬度越。(7) 细晶粒硬质合金比同样成分的中晶粒硬质合金的硬度。(8) 复合陶瓷刀具材料按其基体成分可分为基和基陶瓷两大类。(9) 金刚石的耐热性比立方氮化硼。(10) 立方氮化硼的硬度比硬质合金。3判断题:判断下面的说确与否,正确的在题后括号画“,错的画“。(1) 刀具材料的强度必须要大于工件材料的强度。 (2) 钨系高速钢中最主要的成分是钨。 (3) YG3比YG6更适宜于铸件的粗加工。 (4) YT5比YT14更适宜于钢件的粗加工。 (5) 高性能高速钢之所以具有高性能,
8、主要是因为它们的钨含量高。 (6) 根据资源特点,铝高速钢比钴高速钢更适合于我国国情。 (7) 粉末高速钢在化学成分上与普通高速钢有较大差异。 (8) 涂层硬质合金刀具只适宜于加工钢材。 (9) 陶瓷刀具硬度高,但脆性大,所以一般不宜用于粗重加工。 (10) 金刚石和立方氮化硼刀具硬度极高,适用于淬硬钢的高速精加工。 4简答题:简要回答下面的问题。(1) 一般情况下,刀具切削局部的材料应具有哪些根本性能?(2) 普通高速钢有哪些主要种类?其主要性能特点和应用围如何?(3) 高速精车调质钢时,假如选用普通硬质合金制作刀具,应选哪种牌号?为什么?(4) 试比照分析YG3与YG8硬质合金的成分、性能
9、和适用围的差异。金属切削过程的根本规律 根本训练1选择题:四个选项中只有一个是正确的,将正确选项前的字母填在题后括号。(1) 使被切削层与工件母体别离的剪切滑移变形主要发生在 A第1变形区 B第2变形区 C 第3变形区 D 刀-屑接触区(2) 对工件已加工外表质量影响最大的是 A第1变形区 B第2变形区 C 第3变形区 D 刀-屑接触区(3) 在切削速度较高、切削厚度较小、刀具前角较大的条件下切削塑性金属时,常容易形成下面哪种切削? A带状切屑 B 挤裂切屑 C单元切屑 D 崩碎切屑 (4) 在通常条件下加工铸铁时,常形成下面哪种切屑? A带状切屑 B 挤裂切屑 C单元切屑 D 崩碎切屑 (5
10、) 在其它条件一样的情况下,进给量增大如此外表残留面积高度 A随之增大 B 随之减小 C根本不变 D 先小后大(6) 下面哪种措施可以显著降低外表残留高度? A 增大副偏角 B 减小副偏角 C 增大前角 D 减小前角(7) 外圆车削时的径向切削力又称为 A总切削力 B 切削力 C 背向力 D 进给力(8) 在切削过程中消耗功率最多的是哪个切削分力? A 切削力 B背向力 C 进给力 D 径向力(9) 在下面的因素中对切削力影响最大的因素是 A 切削速度 B 切削厚度 C 背吃刀量 D 进给量(10) 在一般情况下,前角增大如此切削力会 A随之增大 B 随之减小 C根本不变 D 变化不定(11)
11、 在车削过程中,吸收切削热最多的通常是 A 切削 B 刀具 C 工件 D 介质(12) 在钻削过程中,吸收切削热最多的通常是 A 切削 B 刀具 C 工件 D 介质(13) 在如下因素中对刀具耐用度影响最大的因素是 A切削速度 B切削厚度 C背吃刀量 D进给量(14) 哪一个阶段刀具磨损的速率最慢? A初期磨损耗B正常磨损C剧烈磨损D因刀而定(15) 在如下因素中对刀具耐用度影响最大的因素是 A切削速度 B切削厚度 C背吃刀量D进给量2填空题:在横线上填写适当的文字,把如下语句补充得正确、完整。(1) 切削速度越,越容易形成带状切削。(2) 积屑瘤的存在会使刀具的实际切削前角。(3) 由于切削
12、变形而使工件以加工外表的表层硬度提高的现象,称为。(4) 当外表剩余应力为应力时,可有利于提高零件的抗疲劳性能。(5) 月牙洼磨损发生在刀面上。(6) 在刀具磨损三阶段中, 阶段的切削时间最长。(7) 切削速度提高时,刀具耐用度会随之。3判断题:判断下面的说确与否,正确的在题后括号画“,错的画“。(1) 就四种切屑根本形态相比拟,形成带状切屑时切削过程最平稳。 (2) 就四种切屑根本形态相比拟,形成崩碎切屑时的切削力最大。 (3) 积屑瘤的存在对切削过程总是有害的,所在地以要尽力消除它。 (4) 切削振动只会影响切削过程平稳性,而不会影响已加工外表质量。 (5) 刀具总切削力与工件切削力大小相
13、等。 (6) 进给力就是指进给运动方向上的切削分力。 (7) 切削热主要产生于刀具与切屑、刀具与工件之间的摩擦。 (8) 切削用量三要素中任一要素增大,切削温度都会随之升高。 (9) 粗加工时,刀具磨损限度可以定得大些。 4名词解释:(1) 积屑瘤(2) 加工硬化(3) 刀具耐用度5简答题:简要回答下面的问题。(1) 简要分析积屑瘤对切削过程的影响与其控制方法。(2) 切削力的分解与切削运动相联系,有何实用意义?切削条件的合理选择 根本训练1. 选择题:四个选项中只有一个是正确的,将正确选项前的字母填在题后括号。 (3)如下四种切削液,润滑性能最好的是( )(5)如下四种切削液中,冷却性能最好
14、的是( )(6)加工一般灰铸铁,前角最好选( )152010-20(7)当工艺系统刚性差时,车削细长轴,偏角应选用( )A1030457593(8)用一把车刀车削外圆、端面和倒角,主偏角应选用 A 45 B 60 C 75 D 90 9普通车刀刀具后角的一般取值围是 A 510 B 1015 C1520 D 202510粗加工时,副偏角一般取 A 510 B 1015 C1520 D 202512加工一般钢料与灰铸铁,无冲击的粗车,刃倾角的取值围最好是 A 0+5 B 0 -5 C 5 -15D 30 -4513半精加工和精加工时,选择进给量主要根据 A 机床功率 B 刀具耐用度 C 工件外表
15、粗糙度 D 加工余量 14粗加工时,背吃刀量ap的选择主要根据 A 机床功率 B 刀具耐用度 C 工件外表粗糙度 D 加工余量2填空题:在横线上填写适当的文字,把如下语句补充得正确、完整。(1) 切削液的主要作用是、冷却,同时起到清洗、防锈的作用。(2) 前角的大小决定切削刃的程度和强固程度。(3) 前角的选择原如此是:在刀刃强度足够的前提下,尽量选用的前角。(4) 后角的主要功用是减少切削过程中刀具刀面与工件外表之间的摩擦。(5) 加工塑性较大,容易产生加工硬化的材料时,应选择较的前角。(6) 主偏角的选择原如此是,在保证不产生振动的前提下,尽量使用主偏角。(7) 副偏角的合理值,首先应满足
16、工件已加工外表的要求。(8) 当0时,切屑流向外表,适用于加工。(9) 断续切削,冲击较大的情况,应采用刃倾角。(10) 半精加工时,选择背吃刀量要以保证为前提,尽可能取的ap。(11) 粗加工时进给量的选择主要受的限制。(12) 工件材料强度、硬度较高时,应选择较的切削速度。3判断题:判断下面的说确与否,正确的在题后括号同画“,错的点“。(1) 切削铸铁等脆性材料时需采用冷却性能好的切削液。 (2) 硬质合金刀具耐热性好,一般不用切削液。 (3) 高速钢刀具粗加工时应选用以润滑作用为主的切削液。 (4) 在切削一般钢材料时,前角越大越好。 (5) 粗加工铸、锻件时,前角应适当增大,后角应适当
17、减小。 (6) 当sPc机床主电机功率满足要求。第四局部 切削条件的合理选择 参考答案1选择题:1 A 2 C 3 B 4 B 5 C 6 A 7 D 8A 9 A10 B 11 A 12 B 13 C 14 D 15B2填空题:1难易程度 2润滑 3极压 4 正火 5 锋利 6较大 7后,加工或过渡 8大 9减小 10粗糙度 11待,精 12负 13加工质量,大 14切削力 15低 3判断题:1 2 3 4 5 6 7 8 9 10 4名词解释:(1) 切削加工性在一定切削条件下,对工件材料进展切削加工的难易程度,称为工件材料的切削加工性。(2) 相对加工性取刀具耐用度T60min, 以切削
18、抗拉强度=0.735Gpa的45钢的切削速度v60j的比值,称为相对加工性,记作Kv.Kvv60/v60j。(3) 合理前角在一定切削条件下,刀具耐用度最大的前角,称为合理前角。(4) 合理的切削用量在充分利用刀具的切削性能和机床性能功率、扭矩等,在保证加工质量的前提下,获得高的生产率和低的加工本钱的切削用量。5简答题:(1) 答:因为磨削加工的特点是,切削温度高,且磨屑细微,极易粘在工件和砂轮外表,不与时清洗,会使砂轮堵塞,影响加工外表质量,所以磨削加工应选用冷却、清洗性能好的水溶液和稀乳化液。(2) 答:刀具合理后角的大小主要取决于切削厚度或进给量的大小。切削厚度较小时,刀具磨损主要发生在
19、切削刃和后刀面上,为了减少后刀面的磨损和增加切削刃的锋利程度,宜取较大的后角;反之,取较小后角。常取f0.25mm/r时,0510;f=0.25mm/r时,0=1020。在选择后角时,同时应考虑到刀具材料、刀具前角和加工条件如粗、精加工、工件材料性质、工艺系统刚性条件等,综合分析。(3) 答:当s=0时,整个切削刃同时切入或切出工件,切入时,切削力在瞬间由零增至最大;切出时,又在瞬间减至零,冲击力大,切削不平稳。当s0,切削刃是逐渐切入、切出工件,使冲击力减小,切削平稳。(4) 从提高生产率,又要保证刀具耐用度出发,选择切削用量的顺序是:首先选用尽可能大的背吃刀量ap,再选用尽可能大的进给量f
20、,最后根据确定的刀具耐用度选择合理的切削速度。(5) 在背吃刀量ap和进给量f 确定之后,应在保证刀具耐用度的前提下,确定合理的切削速度,具体步骤如下: 根据已确定的ap、f和T,用公式计算或查表选出vc; 根据公式n1000vc/dw,将Vc换算成n; 根据机床说明书选取近似的机床转速n; 根据机床转速n计算出实际切削速度vc.第五局部钻削、铣削、磨削原理参考答案1、选择题:1B2C3C (4) B (5) D (6) C (7) B (8) B (9) C (10)A11D12B13A14D15B2、填空题:1外缘20.1mm/z3径向4轴向5切向6垂直7常数8相等9变化10顺铣11工件运动速度12切深13外表烧伤14大15精3判断题:123456789 (10) 4简答题:(1) 答:四种加工方式的切削速度的定义与计算公式是一样的。切削速度的根本定义是:切削刃上选定点相对于工件的主运动的瞬时速度。计算公式是:Vc=dn/1000(m/s)
