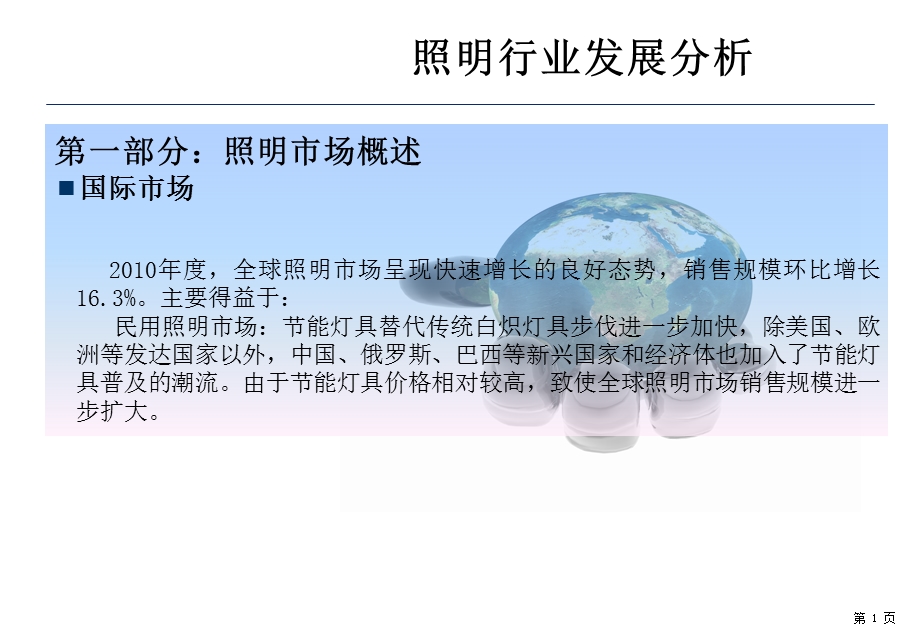

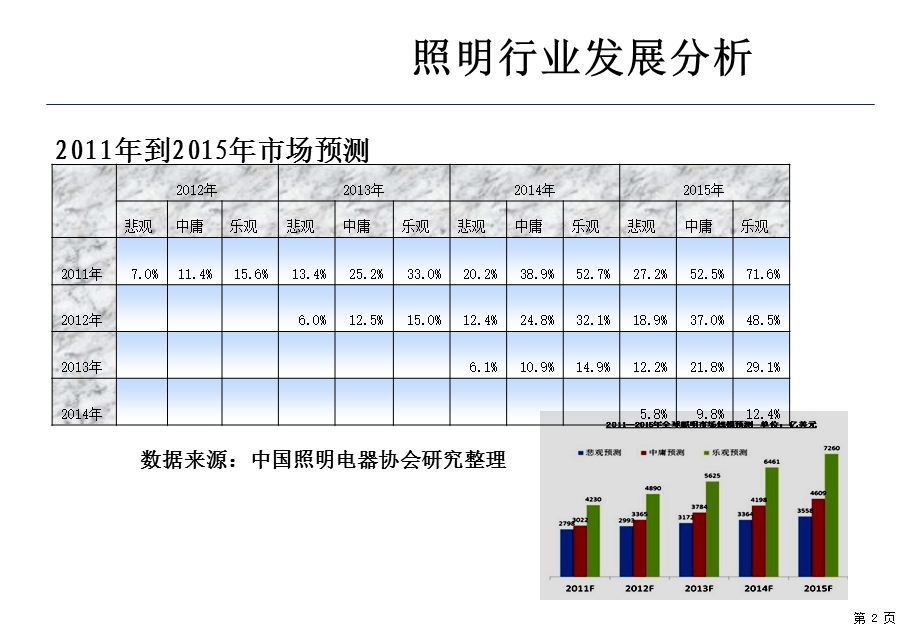

1、照明行业知识培训,照明行业发展分析,第一部分：照明市场概述国际市场 2010年度，全球照明市场呈现快速增长的良好态势，销售规模环比增长16.3%。主要得益于：民用照明市场：节能灯具替代传统白炽灯具步伐进一步加快，除美国、欧洲等发达国家以外，中国、俄罗斯、巴西等新兴国家和经济体也加入了节能灯具普及的潮流。由于节能灯具价格相对较高，致使全球照明市场销售规模进一步扩大。,照明行业发展分析,2011年到2015年市场预测,数据来源：中国照明电器协会研究整理,照明行业发展分析,国内市场 2010年的中国大陆照明市场整体呈现快速增长的良好态势，销售额环比增长近30%主要得益于以下几个原因：在节能、环保理念
2、的倡导下，中国城市消费者掀起了大规模的灯具换代行动。节能灯的迅速普及，有力支撑了整体照明市场的规模增长。,照明行业发展分析,图表 2005-2010年中国电光源（灯泡）产量及其增长率 国内近几年分析 从2001年至2010年，是中国电光源产业快速成长的黄金十年，产业规模得到最大化扩张。2010年，中国电光源年总产量接近187亿只，总产值超过720亿元。数据来源：中国照明学会；整理：水清木华研究中心,照明行业发展分析,国内照明市场的规模/现状(数据来源:中国照明学会),照明行业发展分析,2010年行业总资产达到483亿元，比2009年增长28%。产业规模的迅速扩张，一方面是由于原有企业自身规模的
3、扩大，另一方面更是由于大量外围企业的纷纷涌入。2010年中国电光源企业数量达到931家，比2009年增长16%。近年来中国电光源企业发生了较大的变化：东北、西北、西南等地企业逐渐萎缩，原来只有西藏、海南、宁夏三省区无电光源生产企业，现在己增加到10余个省市。电光源行业经过整合，目前基本集中在珠江三角洲和长江三角洲两个地区，成为全球最大的电光源产业区域基地。广东、江苏、上海、浙江、福建等沿海省市成为主要产区，并形成一些产品特色区域。,照明行业发展分析,从以上数据、表格中我们有理由相信未来几年将是照明行业大发展的几年，能在这个难得的机遇中取得什么样的成就，就要依靠公司领导的正确决策和各位同事的共同
4、努力。,光源发展史,第二部分：光源概述,光是电磁波辐射到人的眼睛，经视觉神经转换为可见光线，即能被肉眼看见的那部份光谱。,光源发展史,光源分三类热辐射电光源：白炽灯（1879年）、卤钨灯（1959年）气体放电光源：低气压放电灯：低压钠灯(1931年)、T12荧光灯(1936年)、三基色荧光灯(1973年)、紧凑型荧光灯(1980年)、T5荧光灯(1995年)、无极灯(2003年)高强度气体放电灯：高压汞灯(1936)、高压钠灯(1965年)、金属卤化物灯(1964年)固体电致发光光源：主要有半导体发光二极管(LED)，但替代目前常见照明产品仍需很长时间。,光源发展史,第二代和第三代电光源 20
5、世纪30-40年代，人类又相续发明了直管荧光灯、低压钠灯、高压汞灯（第二代电光源）。到本世纪70年代细管径荧光灯、紧凑型荧光灯、高压钠灯、金卤灯也相续被人类发明（第三代电光源），此时期电光源产品得到了快速的发展，已成为人类不可或缺的产品。荧光灯 汞灯 钠灯 金卤灯,光源发展史,第四代光源-无极灯 无极灯属于第四代照明产品，无灯丝，无电极，是无电极气体放电荧光灯的简称。无极灯是综合应用光学、功率电子学、等离子体学、磁性材料学等领域最新科技成果研制开发出来的高新技术产品，是一种高光效、长寿命、高显色性，代表照明技术未来发展方向的新型光源。无极灯分内耦合无级灯和外耦合无级灯。,光源发展史,第四代光源
6、-LED 同样为第四代电光源的LED也经过了一个相当长的历史过程。1907年Henry Joseph Round第一次在一块碳化硅里观察到电致发光现象。二十世纪50年代，英国科学家在电致发光的实验中使用半导体砷化镓发明了第一个具有现代意义的LED,并于60年代面世。20世纪90年代后期，研制出通过蓝光激发YAG荧光粉产生白光的LED，但色泽不均，使用寿命短，价格高。随着技术的不断进步，近年来白光LED的发展相当 迅速，白光LED的发光效率已经超过100lm/W，实验室研究成果可以 达到230lm/W，大大超过白炽灯。,光源发光原理及产品介绍,第三部分：电光源原理白炽灯电流加热发光体至白炽状态而
7、发光的电光源。白炽灯将灯丝通电加热到白炽状态，利用热辐射发出可见光的电光源。自1879年，美国的T.A.爱迪生制成了碳化纤维（即碳丝）白炽灯以来，经人们对灯丝材料、灯丝结构、充填气体的不断改进，白炽灯的发光效率也相应提高。1959年，美国在白炽灯的基础上发展了体积和衰光极小的卤钨灯。白炽灯的发展趋势主要是研制节能型灯泡。不同用途和要求的白炽灯，其结构和部件不尽相同。白炽灯的光效虽低，但光色和集光性能好，是产量最大，应用最广泛的电光源。,外形灯头类别应用场合,白炽灯,卤钨灯,类别外形应用场合比较白炽灯,光源发光原理及产品介绍,荧光灯 统型荧光灯内装有两个灯 丝。灯丝上涂有电子发 射材 料三元碳酸
8、盐（碳酸钡、碳 酸锶和碳酸钙），俗 称电子 粉。在交流电压作用下，灯 丝交替地作为阴极和阳极。灯 管内壁涂有荧光粉。管内充有 400Pa-500Pa压力的氩气和少量的汞。通电后，液态汞蒸发成压力为0.8 Pa的汞蒸气。在电场作用下，汞原子不断从原始状态被激发成激发态，继而自发跃迁到基态，并辐射出波长253.7nm和185nm的紫外线(主峰值波长是253.7nm，约占全部辐射能的70-80%；次峰值波长是185nm，约占全部辐射能的10%)，以释放多余的能量。荧光粉吸收紫外线的辐射能后发出可见光。荧光粉不同，发出的光线也不同，这就是荧光灯可做成白色和各种彩色的缘由。,直管荧光灯FL,外形构造镇流
9、器应用场合,紧凑型荧光灯CFL,外形类别特点应用场合,光源发光原理及产品介绍,钠灯钠灯利用钠蒸气放电产生可见光的电光源 当灯泡启动后，电弧管两端电极之间产生 电弧，由于电弧的高温作用使管内的钠汞 齐受热蒸发 成为汞蒸气和钠蒸气，阴极 发射的电子在向阳 极运动过程中，撞击 放电物质有原子，使其获得能量产生电离激发，然后由激发态回复到稳定态；或由电离态变为激发态，再回到基戊无限循环，多余的能量以光辐射的形式释放，便产生了光。高压钠灯中放电物质蒸气压很高，也即钠原子密度高，电子与钠原子之间碰撞次数频繁，使共振辐射谱线加宽，出现其它可见光谱的辐射，因此高压钠灯的光色优于低压钠灯。,光源发光原理及产品介
10、绍,金卤灯 Metal Halide Lamp金卤灯是交流电源工作的，在汞和 稀有金属的卤化物混合蒸气中产生电弧放电发光的放电灯，金属卤化物灯是在高压汞灯基础上添加各种金属卤化物制 成的第三代光源。照明采用钪钠型金属卤化物灯，该灯具 有发光效率高、显色性能好、寿命长等特点，是一种接近 日光色的节能新光源，广泛应用于体育场馆、展览中心、大型商场、工业厂房、街道广场、车站、码头等场所的室内 照明。,高压气体发电灯HID(1),外形类别发展历史,高压气体发电灯HID(1),应用场所,光源发光原理及产品介绍,无极灯 无极灯由高频发生器、耦合器和灯泡 三部分组成。它是通过高频发生器的电磁 场以感应的方式
11、耦合到灯内，使灯泡内的 气体雪崩电离，形成等离子体。等离子受 激原子返回基态时辐射出紫外线。灯泡内 壁的荧光粉受到紫外线激发产生可见光。,外形类别用场合,工业厂房仓库 道路桥梁隧道 商业,体育场馆 展示间 宾馆饭店,机场车站 加油站 大面积照明,无极灯,光源发光原理及产品介绍,LED灯 LED是由-族化合物，如GaAs（砷化 镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。在一定条 件下，它还具有发光特性。在正向电压下，电子由N区注入P区，空穴由P区注入N区。进 入对方区域的少数载流子（少子）一部分与 多数载流子（多子）复合而发光。,外形类别用场合,室内装潢 道路
12、桥梁隧道 商业,体育场馆 展示间 宾馆饭店,机场车站 加油站 楼宇亮化,LED灯,照明专业术语,可见光部分的波长范围为380760nm.由单一波长组成的光称为单色光,不同的单色光有不同的颜色.波长的单位是 nm 或mm1nm(纳米)=10-9m(米);1mm(微米)=10-6m(米),第四部分：照明术语,照明专业术语,寿命平均寿命：一批灯有50%的数量损坏不亮时的小时数。使用（经济）寿命：在同时考虑灯泡的损坏以及光通量输出衰减的状 况下，考虑到光源照明功能失效的危险，其综合光通量输出至一特定比例（即光通维持率）的小时数，也即用户替换（所有）光源的最佳时间。（有时光源还可以工作，但是初始亮度已经
13、下降到用户觉得不再舒服的程度。）此光通量维持率比例用于室外的光源为70%，用于室内的光源如日光灯则为80%。照明系统的寿命主要决定于：灯的寿命；元件的寿命：启动器、变压器和镇流器等。,照明专业术语,色温（Color Temperature）单位：开尔文Kelvin定义：当光源所发出的颜色与“黑体”在某一温度下辐射的颜色相同时，“黑体”的温度就称为该光源的色温。“黑体”的温度越高，光谱中蓝色的成份则越多，而红色的成份则越少。是衡量一种光源“有多么热”或者“有多么冷”的指标。是表示一种光源“白得程度”、“黄得程度”或者“蓝得程度”的指标。暖色5000K。,照明专业术语,显色性定义：指事物的真实颜色
14、（其自身的色泽）在某一被测光源照射下与某一标准光源下所显示的颜色关系。测定方法：CRI值的确定，是将DIN6169标准中定义的8种测试颜色在标准光源和被测试光源下做比较，色差越小则表明被测光源颜色的显色性越好。显色性指数CRI(Color Rendering Index)单位：Ra（Rendition absolute）原则上，人造光线应与自然光线相同，使人的肉眼能正确辨别事物的颜色；光源对于物体颜色呈现的程度称为显色性，即呈现颜色逼真的程度，常以“显色性指数CRI”来度量；CRI数值越高，则光源对颜色的再现越好、越自然、颜色显示越饱满，所看到的颜色也就越接近物体的自然原色，否则颜色偏差也越大
15、；最大数值为100。,照明专业术语,光效 h(Luminous Efficacy)单位：流明每瓦lm/W；定义：光效是指电能转换成光能的效率。,照明专业术语,怎样照亮一个房间？,照明专业术语,光通量(Luminous Flux)单位：流明lm或lumen定义：光源发射并被人的眼睛接收的能量之总和即为光通量（）也可表示为眼睛视觉灵敏度下每秒钟对光源发出的量的总合。表示光源发光的多少，发光越多，流明数越大；表示光的数量，采用光通球进行测量。,照明专业术语,光强（Luminous Intensity）单位：坎德拉cd 或者Candela定义：一般来讲，光线都是向不同方向发射的，并且强度各异。可见光在
16、某一特定方向角内所发射的光通量（光的强度）就叫做光强（）。是将可见光的视觉感受转换成量化的单位。,光强(l)是指在某一特定方向角（）内所发射的光通量（）,照明专业术语,照度E(lluminance)单位：勒克司lx或者 lux定义：是光通量与被照射面积之间的比例系数，即1 lx是指1 lm的光通量平均分布在面积1 m2平面上的明亮度。表示光的质量；照度E不受光通量到达表面的方向影响。,照明专业术语,对各种场所或活动形式的推荐照度值,照明专业术语,光亮度:(Luminance)光源在某一方向的光亮度(简称亮度)是光源在该方向上的单位投影面在单位立体角中发射的光通量.以L表示.,L(亮度)=d I
17、/d S cosq单位:坎/平方米(cd/m2),它直接影响人眼的主观感觉.照度一定时,物体的反射率越大,亮度越高:L=k E对余弦辐射体,M=p L,照明专业术语,眩光定义：当视场中某光源或物体的亮度比眼睛已适应的亮度大得多时,人就会有眩目的感觉,此现象称为眩光.眩光分为不舒适眩光和失能眩光.分类：不舒适眩光:造成不舒适感觉的眩光.失能眩光:造成可见度下降的眩光.眩光来源有直接眩光-由观察者视场中的明亮的发光体(如灯具)引起的眩光和间接眩光-观察者在光泽表面中看到发光体的像时产生的眩光注意:眩光相当于使背景亮度增加,对比度下降,照明专业术语,水的反射眩光,灯具的直接眩光,照明专业术语,光谱(
18、Spectrum)光谱能量分布曲线Spectral Power Distribution Curves(SPD)定义：表示光源发出可见光线的每个波长或波段的辐射能量多少的分布特征是光源颜色特征的表示方法。,户外日光Outdoor Daylight,照明专业术语,照明专业术语,灯具灯具的主要作用：固定和保护灯；控制和分配灯光，突现所需的光分布；装饰与美化环境。灯具的分类：按安装方式可分为嵌顶灯、吸顶灯、吊灯、壁灯、活动灯具、建筑照明等；按光源可分为白炽灯、荧光灯、高压气体放电灯等；按使用场所可分为民用灯、建筑灯、工矿灯、车用灯、船用灯、舞台台灯等；按配光曲线可分为直接照明型、半直接照明型、全漫射
19、照明型和间接照明型等。灯具效率定义：也称为光输出系数，是衡量灯具利用能量效率的重要标准，它是灯具输出的光能量与灯具内光源输出的光能量之间的比例。照明灯具的三项光特性技术数据：发光强度的空间分布配光曲线；灯具效率；亮度分布或灯具遮光角。,照明专业术语,IP(防尘防水)等级定义：IP 等级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这个系统得到了多数欧洲国家的认可。保护等级多以 IP 后跟随两个数字来表述，数字用来明确保护的等级。第一个数字表明设备抗微尘的范围，或者人们在密封环境中免受危害的程度；第二个数字表明设备防水的程度。,照明专业术语,配光曲线定义：任何灯具
20、在空间各方向上的光强都不一样，可以用数据或图形把照明灯具光强在空间的分布状况记录下来。通常用纵坐标来表示照明灯具的光强分布，以坐标原点为中心，把各方向上的发光强度用矢量标注出来，连接矢量的端点，即形成光强分布曲线，即配光曲线。是照明设计的重要参数指标照明灯具的光强分布是利用灯具的反光罩、透光棱镜、格栅或散光罩控制灯光实现的。反射罩是灯具的基本控光部件，它的反射比越高，规则反射越强，控光能力越显著。阳极氧化或抛光氧化铝、不锈钢板是常用的镜面发射材料。,电光源的特点,第五部分：各种电光源的对比,电光源的特点,电光源的特点,节能对比,电光源的特点,环保对比,电光源的特点,案例展示,荧光灯应用,案例展示,高压钠灯应用,案例展示,金卤灯应用,MUNDIAL 1000W高显色金卤灯,案例展示,无极灯应用,案例展示,案例展示,案例展示,案例展示,LED灯应用,案例展示,案例展示,
