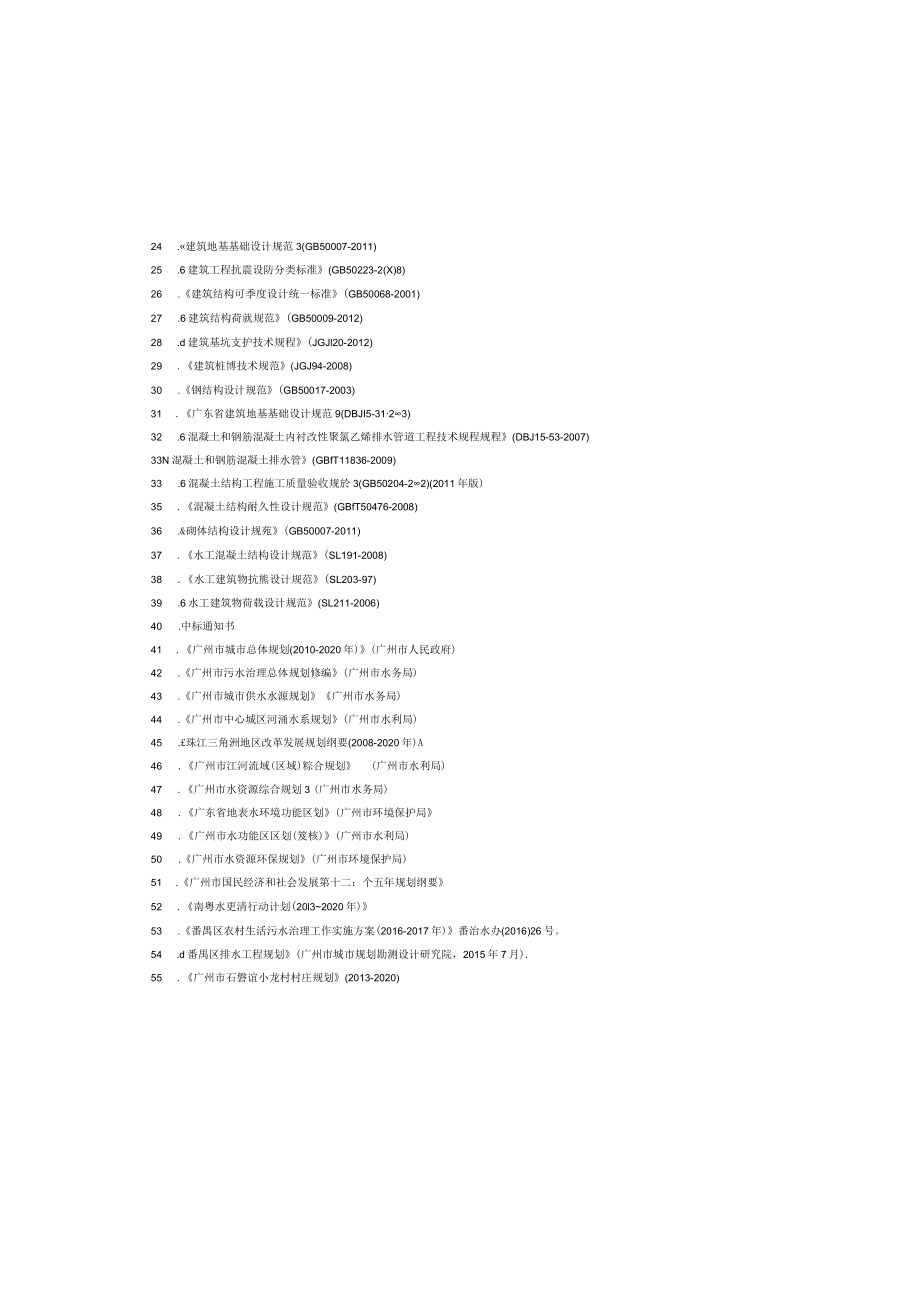

1、24 .建筑地基基础设计规范3(GB50007-2011)25 .6建筑工程抗震设防分类标准(GB50223-2(X)8)26 .建筑结构可季度设计统一标准(GB50068-2001)27 .6建筑结构荷就规范(GB50009-2012)28 .d建筑基坑支护技术规程(JGJl20-2012)29 .建筑桩博技术规范(JGJ94-2008)30 .钢结构设计规范(GB50017-2003)31 .广东省建筑地基基础设计规范9(DBJI5-3123)32 .6混凝土和钢筋混凝土内衬改性聚氯乙烯排水管道工程技术规程规程(DBJ15-53-2007)33N混凝土和钢筋混凝土排水管(GBfT11836
2、-2009)33 .6混凝土结构工程施工质量验收规於3(GB50204-22)(2011年版)35 .混凝土结构耐久性设计规范(GBfT50476-2008)36 .&砌体结构设计规苑(GB50007-2011)37 .水工混凝土结构设计规范(SL191-2008)38 .水工建筑物抗熊设计规范(SL203-97)39 .6水工建筑物荷载设计规范(SL211-2006)40 .中标通知书41 .广州市城市总体规划(2010-2020年)(广州市人民政府)42 .广州市污水治理总体规划修编(广州市水务局)43 .广州市城市供水水源规划广州市水务局)44 .广州市中心城区河涌水系规划(广州市水利局
3、)45 .珠江三角洲地区改革发展规划纲要(2008-2020年)A46 .广州市江河流域(区域)粽合规划(广州市水利局)47 .广州市水资源综合规划3(广州市水务局)48 .广东省地表水环境功能区划(广州市环境保护局49 .广州市水功能区区划(笈核)(广州市水利局)50 .广州市水资源环保规划(广州市环境保护局)51 .广州市国民经济和社会发展第十二：个五年规划纲要52 .南粤水更清行动计划(20l32020年)53 .番禺区农村生活污水治理工作实施方案(2016-2017年)番治水办(2016)26号。54 .d番禺区排水工程规划(广州市城市规划勘测设计研究院，2015年7月).55 .广州

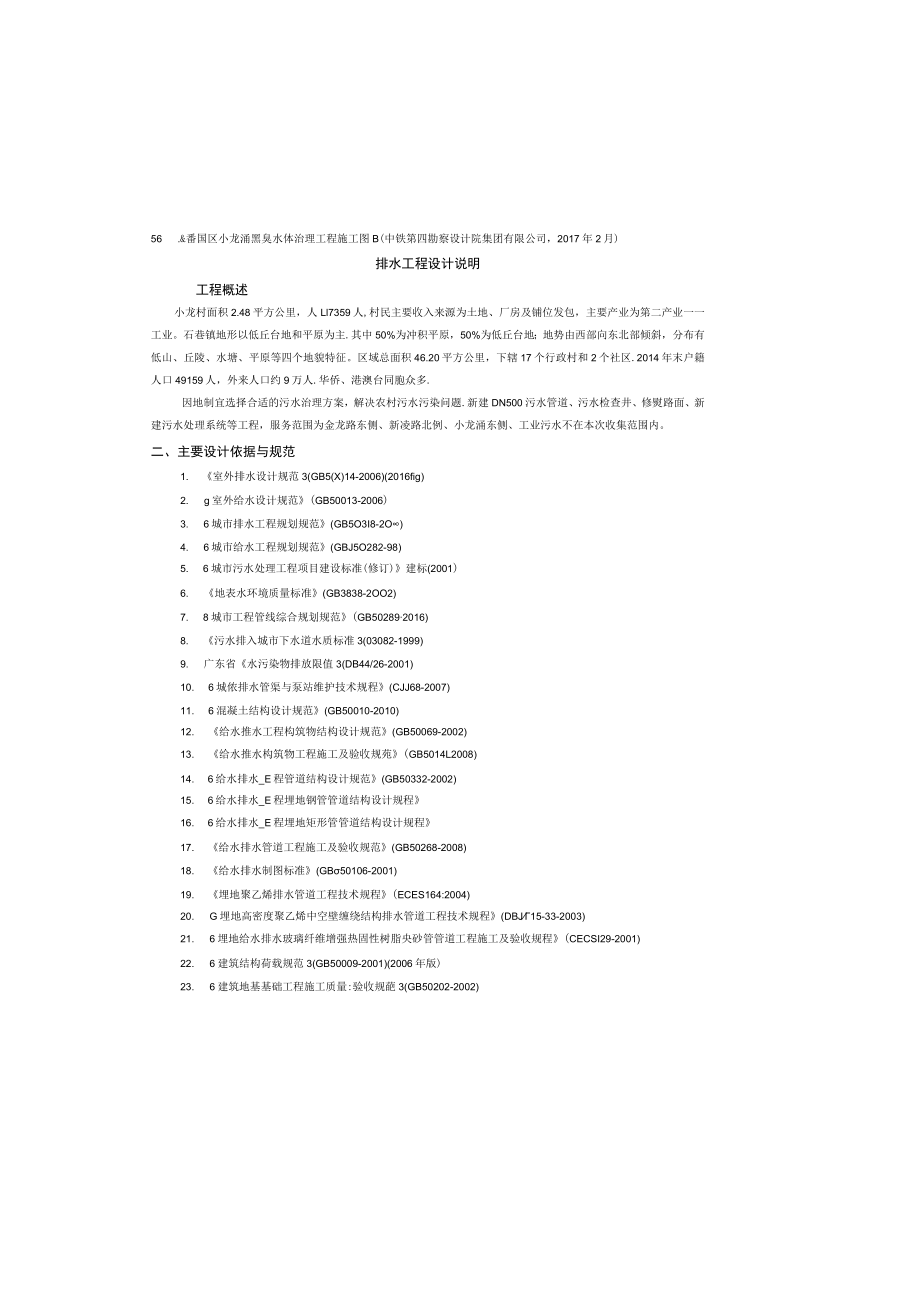

4、市石磐谊小龙村村庄规划(2013-2020)56 .&番国区小龙涌黑臭水体治理工程施工图B(中铁第四勘察设计院集团有限公司，2017年2月)排水工程设计说明工程概述小龙村面积2.48平方公里，人Ll7359人,村民主要收入来源为土地、厂房及铺位发包，主要产业为第二产业一一工业。石巷镇地形以低丘台地和平原为主.其中50%为冲积平原，50%为低丘台地；地势由西部向东北部倾斜，分布有低山、丘陵、水塘、平原等四个地貌特征。区域总面积46.20平方公里，下辖17个行政村和2个社区.2014年末户籍人口49159人，外来人口约9万人.华侨、港澳台同胞众多.因地制宜选择合适的污水治理方案，解决农村污水污染问
5、题.新建DN500污水管道、污水检查井、修熨路面、新建污水处理系统等工程，服务范围为金龙路东侧、新凌路北例、小龙涌东侧、工业污水不在本次收集范围内。二、主要设计依据与规范1. 室外排水设计规范3(GB5(X)14-2006)(2016fig)2. g室外给水设计规范(GB50013-2006)3. 6城市排水工程规划规范(GB5O3I8-2O)4. 6城市给水工程规划规范(GBJ5O282-98)5. 6城市污水处理工程项目建设标准(修订)建标(2001)6. 地表水环境质量标准(GB3838-2OO2)7. 8城市工程管线综合规划规范(GB502892016)8. 污水排入城市下水道水质标准
6、3(03082-1999)9. 广东省水污染物排放限值3(DB44/26-2001)10. 6城侬排水管渠与泵站维护技术规程(CJJ68-2007)11. 6混凝土结构设计规范(GB50010-2010)12. 给水推水工程构筑物结构设计规范(GB50069-2002)13. 给水推水构筑物工程施工及验收规苑(GB5014L2008)14. 6给水排水_E程管道结构设计规范(GB50332-2002)15. 6给水排水_E程埋地钢管管道结构设计规程16. 6给水排水_E程埋地矩形管管道结构设计规程17. 给水排水管道工程施工及验收规范(GB50268-2008)18. 给水排水制图标准(GB5
7、0106-2001)19. 埋地聚乙烯排水管道工程技术规程(ECES164:2004)20. G埋地高密度聚乙烯中空壁缠绕结构排水管道工程技术规程(DBJ15-33-2003)21. 6埋地给水排水玻璃纤维增强热固性树脂央砂管管道工程施工及验收规程(CECSI29-2001)22. 6建筑结构荷载规范3(GB50009-2001)(2006年版)23. 6建筑地基基础工程施工质量:验收规葩3(GB50202-2002)执行情况：按意见修改,将人均污水量计算指标改为3001JCaPd。9 .结合地形地势条件，适当加大排水管道设计坡度，尽量浅埋，保障排水顺畅；执行情况：按意见修改，调整部分管段坡度

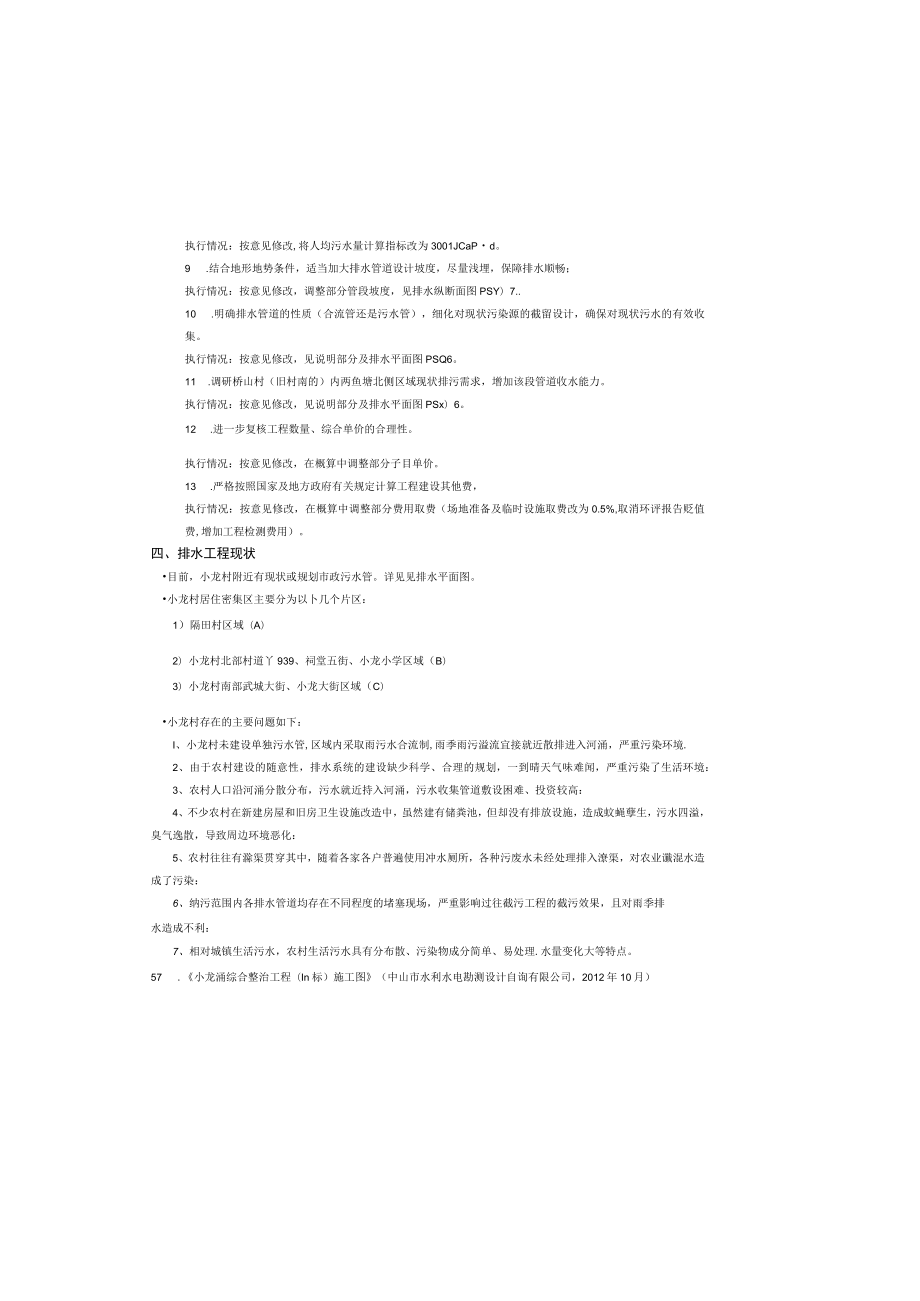

8、，见排水纵断面图PSY）7.10 .明确排水管道的性质（合流管还是污水管），细化对现状污染源的截留设计，确保对现状污水的有效收集。执行情况：按意见修改，见说明部分及排水平面图PSQ6。11 .调研桥山村（旧村南的）内两鱼塘北侧区域现状排污需求，增加该段管道收水能力。执行情况：按意见修改，见说明部分及排水平面图PSx）6。12 .进一步复核工程数量、综合单价的合理性。执行情况：按意见修改，在概算中调整部分子目单价。13 .严格按照国家及地方政府有关规定计算工程建设其他费，执行情况：按意见修改，在概算中调整部分费用取费（场地准备及临时设施取费改为0.5%,取消环评报告贬值费,增加工程检测费用）。四
9、、排水工程现状目前，小龙村附近有现状或规划市政污水管。详见见排水平面图。小龙村居住密集区主要分为以卜几个片区：1）隔田村区域（A）2）小龙村北部村道丫939、祠堂五街、小龙小学区域（B）3）小龙村南部武城大街、小龙大街区域（C）小龙村存在的主要问题如下：I、小龙村未建设单独污水管,区域内采取雨污水合流制,雨季雨污溢流宜接就近散排进入河涌，严重污染环境.2、由于农村建设的随意性，排水系统的建设缺少科学、合理的规划，一到晴天气味难闻，严重污染了生活环境：3、农村人口沿河涌分散分布，污水就近持入河涌，污水收集管道敷设困难、投资较高：4、不少农村在新建房屋和旧房卫生设施改造中，虽然建有储粪池，但却没有
10、排放设施，造成蚊蝇孽生，污水四溢，臭气逸散，导致周边环境恶化：5、农村往往有滁渠贯穿其中，随着各家各户普遍使用冲水厕所，各种污废水未经处理排入潦渠，对农业谶混水造成了污染：6、纳污范围内各排水管道均存在不同程度的堵塞现场，严重影响过往截污工程的截污效果，且对雨季排水造成不利：7、相对城镇生活污水，农村生活污水具有分布散、污染物成分简单、易处理.水量变化大等特点。57 .小龙涌综合整治工程（In标）施工图（中山市水利水电勘测设计自询有限公司，2012年10月）58 .6番禺区石菩镇污水系统管网工程小龙涌截污工程（市莲路以北）竣工图（贵州建工集团第建筑工程皆限责任公司，2010年12月）59 .广
11、州市农村生活污水处理适用技术指引（第一、二、：.册）60 .广州市农村生活污水治理工作实施方案（2OI62OI7年）61 .广州市水务局关于印发广州市城镇污水管网覆盖区农村污水治理工作指引的通知（穗水排水201437号）62 .广州市农村生活污水治理设施运行维护管理办法63 .广州市农村生活污水治理设施维护养护运行费用方案64 .广州市水务局关于印发广州市农村污水处理设施维护管理操作规程的通知3（穗水排水2014）38号）65 .广州市农村生活污水治理设施运行维护监督考核工作细则（2014版掰以下简称考核细则（2014版湖要求66 .关于2016年度南寻水更清农村生活污水治理工程下放管理的函（
12、花水函2016R45号）67 .广州市城中村治污技术指引（试行）（2016年6月）68 .6番禺区石磐镇小龙村农村生活污水治理工程岩土工程劭察报告初步设计评审会专家组意见执行情况1 .明确项目建设主体和资金来源。执行情况：按意见补充，见设计说明8.1部分。2 .补充项目前期相关批第文件，补充勘察、测量及物探等设计所需资料。执行情况：按意见补充相关资料，见勘察报告。3 .复核污水收集率，进一步明确工程设计目标，结合工程和工程措施确保本次污水治理工程目标得以实现。执行情况：按意见熨核。4 .设计现状管道迁改及现状房屋保护的，应补充管道迁改方案和房屋保护方案.执行情况：按意见修改，见设计说明部分6.
13、4。5 .核实道路修复方案，补充交通疏解方案。执行情况：按意见修改，见设计说明部分第7章。6 .进一步调查现场实施条件，根据地勘资料复核管道基础及基坑支护方案。执行情况：按意见修改，见排水纵断面图PS07.7 .处理好本工程与上层次相关规划，以及与在建工程（如小龙涌黑臭水体治理工程等）之间的衔接关系，避免重纪建设。执行情况：按意见修改，见设计说明2.1.2部分。8 .结合水务局前期开展的研究成果.统桥山村和小龙村两条村人均污水量计算指标：m宜采用25根据广州市水务局关于中心城区及“南粤水更清”建设项目污水管道设计仃关要求的补充通知,考虑定规模初雨收集和调蓄需要，尽量减少溢流，截流倍数应采用5倍
14、。截流倍数选择主要受下几方面的影响：受纳水体的水环境容量；早流污水的水质、水量及其总变化系数：城市的暴雨强度和气象条件：受纳水体的卫生要求和水文条件：投资情况：人口密度大小及人组成：工商业结构及布局：本地区远期排水体制及污水量大小。结合截流倍数影响因素来考虑，国内实践经验以及有关规划要求，周边农田较多，人均占地多，结合水环境容量条件，项目投资，与广州市水务局的相关要求，本项目截污倍数取值为n。=5。雨天水量较大时溢流去向为管网附近水塘、宽沟渠。3)水力计算参数选择参数表水力计算叁数选用衰设计参数参数取值服务人口7359纳污面积42hm-污水量排放系数0.8人均综合生活污水量指标300Lcapd
15、地下水渗入量10%微流倍数56. L2污水量预测取人均综合污水址为300Lcap.d,小龙村人口总数为7359人，地下水渗入见取10%,旱季污水量：(Wr=O.30X7359X1.1=2428.47m3d,雨季合流污水量：Q=(n+DQdr=(5+1)X2428.47=14570.82m3d7. 2污水管网方案为有效收集小龙村区域内农村生活污水，根据投资总额、现状排水方向、排水设施、已建市政污水管分布、以及工程现状可实施条件、工期要求、现状道路情况及规划管网情况，提出以下解决方案：1 .排水分区A收集隔田村生活污水，收集管分别从村道隔北大街、隔南大街敷设污水管，汇合后就近接入小龙涌综合整治工程
16、(川标)截污管。2 .排水分区B收集小龙村北部村生活污水，收集管分别从村道Y939、祠堂五街敷设污水管，汇合后就近五、排水规划本工程属广州市农村生活污水治理工程，番禺区前锋污水处理厂处理系统。规划污水主管主要位于村庄集中建设用地的外围。六、污水管道工程设计L工程设计参数1.1 排水体制小龙村目前排水体制为直排式合流制排水系统，污水和雨水通过自建的合流制排水管、明暗柒就近排入附近的水塘，农山灌溉渠，河涌等。综上所述，依据规划和现状条件，鉴于村内的街巷狭窄，新敷设管道难度较大，再综合项目建设投资金额等因素考虑，本次农村生活污水治理工程多采用截流式合流制，部分散排的农村生活污水，采用完全分流制接管到
17、户接出污水。1.2 污水参数1）人均煤作生活污水指标根据6印发广州市排水管理办法实施细则的通知（梗水201310号）的文件要求，设计污水量根据村内居民生活用水量的实际统计数据，并充分考虑远期村庄发屣，用水量的提升，综合确定污水指标。广州市人均综合生活污水指标（摘白广州市排水工程技术管理规定）区域名称人均综合生活污水Ift指标（Lcap-d）广州市中心六区：黄埔区、南沙区、花都区的区所在镇和番禺区的中心城区、北部片区及南站区域：从化市、增城市的市所在镇300-380蓼岗区、布禹区、南沙区、花都区、从化市、增城市的主要M及中心镇200-300农村区域120-250注：广州市中心六区包括荔湾、越秀、
18、天河、白云、海珠、黄埔六区。南沙区、花都区、萝岗区的区所在镇和从化市、埔城市的市所在钺包括：黄阁、新华、磬岗、街口和荔城：番禺区的中心城区、北部片区及南站区域包括:市桥街、桥南街、东环街、沙头街、大龙街、石基街、大石街、洛浦街、钟村街、石壁街.本工程地处石若镇，村庄发展水平相对较高，根据实际用水需求与规划，结合水务部门前期开展的研究成果，人均综合生活污水指标取300Lcap.d。2）污水截留倍数的选取我国现行的国家标准室外排水设计规范（GB50014-2006）（2006年版第3.3.3条规定,截流倍数7、地基基础地基处理详见管道地基处理大样图。管道基础地基承效力特征值必须不小于IOOKPao
19、施工中如发现不良地基或设计推荐的地基处理方式不适用，应立即通知设计方，并会同甲方、设计人员及监理人员到现场视实际情况协商解决.8、管道基勃塑料管与钢管管道基础采用20CnI中粗砂垫层，管基有效支撑角采用中粗砂填充密实”Il级钢筋混凝土管采用180混凝土基础。9、回填管道从管基有效支撑角范围的顶面至管顶以上50Crn回填石屑，回填石屑要用水冲实，管坑两侧密实度应不少于95%,其余密实度要求严格按给水排水管道工程施工及验收规范(GB50268-2008)的规定要求回填。其中HDPE缄绕管的回填还应执行相应的排水管道工程技术规程规定，沟槽回填从管底基础部位开始到管顶以上05m葩围内必须人工回填,泮禁
20、用机械推土回填。10、检查井井盖、盖座位于车行道上的井靛采用D400级井盖：位于人行道及非机动车道上的井靛采用B125级井盖，位于绿化带的井盖采用A15级井盖车行道及人行道上的检查井、沉泥井井口高程以地面高程为准平接.球化带上的检查井井口高程略高于绿地高程20mn30mm.同时位于标化带、人行道及非机动车道上的检查井应选用填充式井盖，井盖顶面凹陷部分应填充与周边环境一致的材料。检杳井、沉泥井井盖采用球煤铸铁材质。检杳井井盖做法严格按井盖设施建设技术规范(DBJ440100/T160-2013)执行.11、检杳井的标识铭牌、防护网检查并施工完成后，需对校查并进行编号，在井壁设更标识铭牌。标识铭牌
21、版面尺寸不少于15CmXlOC明其内容包括井盖设施权属部门名称、24小时报修电话；标识铭牌应牢固安装在井壁处显著位置：标识铭牌应采用防腐蚀和具有反光性能的材质，以保持耐久和版面信息清晰。具体详穗城管201019号。各检查井施工完成后需在井内加设防护网,详见超排水中心通20l052号的要求，护网，承重能力?IOOkgo防护网由护网与8颗膨胀螺拴组成，护网采用直径大于6的高强丝材料编织成边长为8cm的正方形网格。膨胀螺栓采用不锈钢材料。12,当管道在道路下管覆土深度小于700mm,该处管道及基础应另作加固处理.如采用加窕、加厚混凝土基础，在管上砌筑砖拱以及用混凝土或钢筋混凝土加固管道等措施.一般情
22、况下，管道覆土不够70Omm时进行包管处理，采用C20混凝土包管厚200ml.13、施工前必须复测沿线过路管涵、箱涵、桥涵以及各排水出水口的标高(桥、箱涵底标高),在满足排水设计要求的情况下方可施工。14,给排水管道竖向交叉处理依照给水排水管道工程施工及验收规范(GB50268-2008)执行。译工时注意市政管线的交叉情况,确定管线的合理施工顺序。管道沟槽的回填材料及回填应达到的密实度况应符合给接入田坎大街市政污水管后收集接入小龙涌截污工程截污管。3,排水分区C收集管从小龙大街、武城大街敷设污水管，汇合后就近接入小龙涌截污工程截污管。4.对部分现状管道进行清疏。小龙村污水主干管水力计算表管段编
23、号管道长度人口数(人)污水定额(lcap.d)本段流量(Ls)地下水油入量(I8)总设计流量(LZs)管径D()旱流充满度h/D校核流速(/s)旱流合流A分区1365033001.750.454.9210.485000.120.36B分区1918289330010.052.1323.4360.275000.250.56B分区237813973004.851.1112.2429.105000.210.36C分区55925663008.911.9121.0553.465000.240.556. 3管材选择本工程污水管道主要采用级钢筋混凝土管，承插橡胶圈连接。穿越河涌的管道采用焊接钢管，焊接连接。所
24、有在车行道卜的管材当覆土厚度不满足0.7m时，采用C20混凝土包封。7. 4排水施工般说明1、排水管渠中心线和检查井的平面定位采用坐标定位。本工程的坐标系统和高程系统采用广州市城建坐标系统和高程系统。2,检查井、沉泥井井面标高系根据现状地面设计标高设计，施工时以现状地面标高为准，本设计只作参考.3,图中所注管线高程，指设计管渠内底标高：所注管长为两检查井中心之间的管道长度。4、所有管线应严格按设计管位及高程敷设，平面误差应小于15mm,高程小于IonITU设计管线与现状管集相交、相接处，施工前应先核准现状管渠位罚.、标高、截面，若与本设计标注不一致，请与设计人员联系解决；确定设计管线能顺利接入
25、后方可施工，首位、标高应以实际情况为准。5、所有排水管渠及检查井均按有地下水的情况施工。6、管槽开挖揖水管渠般采用开槽施工，沟槽开挖时，要有可苑的支护措施和安全预警措施。如果采用机械开挖管道沟槽时,应保留02m厚的不开挖土层，该土层用人工清槽,不得超挖，若超挖，应做地基处理，般可回填级配碎石。1、修史村内主干路道路路面结构如下：a、直接在旧基层上加铺水泥混凝土路面面层：25CmC30校旧基层b、挖除原有水泥路面及基层，重新浇筑碎路面：路面层：25CmC30碎基层：20cm6%水泥稳定碎石管位回填料2,村内主要支路（7mV路宽W3m）修更及改造结构如下:a、直接在旧电层上加铺水泥混凝土路面面层：
26、25CmC30碎旧基层b、挖除原有水泥路面及基层，重新浇筑碎路面：路面层：25CmC30碎基层：20cm6%水泥稳定碎石3、管位回填料管位回填料压实度要求：管位回填料压实标准及填料粒径、强度路基部位路面底面以下（Cm）粒径（cm）CBR(%)压实度（）上路床0-30108力96下路床30-80o5296上路堤80150I54294下路堤150以下15393注；a乐实度采用束型击实标准。b表列深度范闹由路槽底算起。5）水泥混凝土路面设计1、根据车道宽度进行路面板块划分。水泥混凝土板块的长度般为5m,最大长度不大于6.0m,最小宽度不小于L5m2、路面板块按照公路混凝土路面设计规范要求，长宽比小于
27、1.3的板块，直接浇筑素混凝土：长宽比大于1.3的板块，先加铺一层钢筋网后再在上面浇筑混凝土，钢筋网钢筋采用12的HRB螺纹钢筋，横向间距为30cm,纵向间距为15cm。3、纵缝设拉杆，拉杆的设置间距和长度见路面结构图，拉杆距板自由边的距离不得小于10cm。拉杆采用中14的HRB摞较钢筋，其中部（IoCm范围）涂沥青进行防锈处理。4、横缝均设传力杆，传力杆采用632的R235的光圆钢筋，其设星和长度见路面结构图，传力杆距板自由边的距离为1525cm。传力杆的中部IoCm涂防精漆，其一端涂浙青，旦涂沥青端在相邻板块中交错布设,水排水管道工程施工及验收规范(GB50268-2008)和道路专业的要
28、求。15、给排水管道施工完毕须按给水排水管道工程施工及验收规范(GB502682008)进行验收。污水管需分段做闭水实验，试验要求详见给水排水管道工程施工及验收规范(GB50268-2008),试验合格后方能及时回填.污水管集并应按广州市污水治理有限责任公司硬污治200819号关于增加污水管道CCTV验收要求进行验收.16、钢管防腐：除锈等级ST3,内外壁均采用KY-TO重防腐涂料，底漆：KY-2021(铁红色)三遍.240UIn厚.面漆：KY-2026(黑构设计色)四遍，320UlI面。17、焊接要求：(1)焊接时应选择合理的焊接顺序，以减小钢结构中产生的焊接应力和焊接变形：角焊缝的焊脚尺寸
29、hf(mm)不得小于1.5t,t为较厚焊件厚度，也不比大于较薄焊件厚度的1.2倍。(2)未注明的焊缝一律为满焊。hf=6,(3)焊缝质量等级：两相邻件的对接焊缝位置错开距离应不小于20OnInh焊缝质量达到的GB50205-95按三级焊缝质量等级要求执行。钢结构的制作与安装时，应严格按照国家建筑钢结构焊接规程3(JGJ81-9D及6钢结构工程施工质量验收规范(GB50205-2001)进行。18、过河涌较宽沟渠部分采用围堰施工。用堰施工过程中，应做好导流措施，可在用堰附近挖导流槽作为临时导流用，施工完毕后回填夯实.19、其它未叙及者须严格按照有关施工验收规范执行.七、路面修复工程设计内容本次设
30、计片区主要为村内的路面修电工程,但村内道路较为凌乱。本工程需要对整个片区进行管网改造，因此，需要破除现状道路后，重新铺设管网恢奥路面，完善片区路网，改善交通情况。本次设计为内容包含主要干道及巷道恢曳。1)道路平面设计道路平面均维持现状平面。2)道路纵断面设计道路纵断面均用现状标高，局部地方调整，使道路平顺。3)道路横断面设计道路横断面均为现状断面，路拱横坡为12%。4)路面结构设计通过现场摸查可知，现状路面大部分为水泥混凝土路面，小部分为土渣路面。因此，本次设计均采用开挖现状路面后修纪水泥混凝土路面,局部开挖较深的地段，需要新建基层后再修发水泥混凝土路面。对于部分人行道开挖的地方同样需要进行修
31、夏。同时对千村内现状巷道不能满足排水要求的地段,需要对路面标高抬高，或者增加雨水收水LI及对收水设施等重新改造。IRI(mkn)3.23m直尺最大间隙ZSh（nun）W5（合格率应力90%）4抗滑构造深度（mm）一般路段0.50-0.90特殊路段0.60-1.005相邻板高差）36连续摊铺纵缝高差mm）平均值W5；极值W77接缝顺直度（）108中线平面偏位（mm）209路面宽度（mm）2010纵断高程（n）1511横坡度（）0.2512断板率（%。）-I13脱皮印痕裂纹露石缺边掉角（。）314路绿石顺直度和高度（M）2015灌缝饱满度（胸）316切缝深度（E）25017张健表面缺陷不宜有18胀
32、缝板连浆（mm）胀缝板倾斜（胸）胀健板弯曲和位移（Inm）30W251519传力杆偏斜（mm）-1.20水泥混凝土板的弯拉强度控制值为4.5MPa2、水泥稳定粒料基层和底基U施工控制水泥稳定碎石基以施工质见管理及检查验收应按照公路路面基层施，技术规范（JTJO342000）执行，并符合6公路工程质量检验评定标准（JTGF80/I-2004）耍求。3、其他未尽事宜请参照相关规范执行。八、安全生产技术要求1 .给排水管道工程的施工应按设计及相关规范、规程要求进行,遵守有关施工安全、劳动保护、防火、防毒的法律、法规，建立安全管理体系和安全生产责任制，确保安全施工。2 .给排水管道工程的建设、养护、维
33、修工程的作业现场应当设置明显标志和安全防护设施.3 .给排水管道工程施工前必须对该道路地面下的管线进行详细的摸查，相距现有地下管线较近时，须会同相关单位对现有管线的保护、改线和迁移制定可行的方案。实际施工时新建检查井的设置可以根据实际情况略加未涂沥青端与传力杆支架的纵筋点焊连接.胀缝传力杆涂沥青端加硬塑料套子，并留3cm空隙填纱头。5、施工缝位置宜设在膜缝或缩缝内，当遇有困难设在缩缝之间时，施工缝采用设拉杆的企口缝形式。6、当水泥混凝土板块出现错缝时，与错缝对应的水泥混凝土板块边缘采用单层钢筋网加固，单层钢筋网布设在距板顶面7cm处,距水泥混凝土板自由边的距离为IOCm“7、水泥混凝土的设计强
34、度以龄期28d的弯拉强度为准，其值不得低T4.5MPa.8、新旧水泥碎路面搭接处理新旧磴拼接之前，先将原旧路磴边板基层刨出30Cm宽，在新旧磴板拼接处底下做C20酷枕梁，枕梁规格为6(kmx25cm,浇注混凝土时需振捣密实。浇筑新板之前先在旧板上按间距50Cm植入拉杆，拉杆采用14螺纹钢，长70cm。6)路面材料技术要求1、水泥：选用符合国家技术标准的425号普通硅酸盐水泥。2、基层和底基层集科水泥稳定类基层及底基层，其集科的级配范闹应符介下表JTJ014-97表5.1.4的规定水泥稳定类材料集科的级配范围4031.5199.54.752.360.6().075液限塑限基层IOO88-9957
35、-7729-4917-3582207289底基层IIHI93-9874-8949-6929-5218-3882207289注：集料中含用型性指数的土时,小于0.0075mm的颗粒含量不应超5%。水泥稳定乂的配合比设计，根据七大抗压强度试验确定，水泥稳定级配碎石基层七天抗压强度应到3MPa.水泥稳定石闸底基层七天抗压强度应到2.5MPa,根据这一标准，确定施工水泥用贵,基层、底基层的压实度应分别达到98%和96%,基展施工应采用集中拌和，摊铺机摊铺的工艺，底基出也宜用集中拌和，以保证质量7)路面施工质量控制标准1、水泥混凝土板施工控制水泥混凝土路面施工质量检查与验收应按照公路水泥混凝土路面施工技
36、术规范3(JTGF30-2003)执行，并符合公路工程质量检验评定标准3(JTGF80/1-2004)要求。在混凝土路面铺筑过程中，路面各技术指标的质量检验评定标准应符合下表的规定。混凝土路面铺筑质量要求项次检查项目允许值1弯拉强度(MPa)100%符合JTGF302003附录A.1的规定2板厚度(mm)代表值J-5：极值NTO3平整度标准差(mm)2.0程，严禁验收。8、污水管道及湿陷土、膨胀土、流砂地区的雨水管道,必须经泮密性试验合格后方可投入运行。9、施工过程中，做好各项安全措施，确保人身财产的安全，尽量减少对周边环境及居民生产生活的影响,做到文明施工。10,本工程中工程材料统计表仅供参
37、考，不作招标用。调整。4 .给排水管道敷设位置与房屋建筑距离较近时，应对房屋建筑进行鉴定，根据所需做好房屋支护，确保安全方可开挖施工。5 .给排水管道工程施工期间应合理安排注意临时导水和排水设施，确保施工期间排水顺畅.6 .给排水构筑物内的孔洞，应加设盖板或临时栏杆，防止人、物坠落。7 .检查井内易产生和积累有毒有害气体，下检查井清淤时应按照广州市排水管理规定的嘤求执行，通风充分，在确保安全的情况下人员才能下去。8 .污水、雨污水合流管道及湿陷土、膨底土、流砂地区的雨水管道，必须经严密性试验合格后方可投入运行。9 .给排水管道的维护安全作业应严格按照城镇供水管网运行、维护及安全技术规程和城镇排
38、水管道维护安全技术规程的要求执行。10 .管道采用开挖施工时，应严格按设计要求做好支护措施，防止管槽坍塌，确保管槽支护结构及周边的安全、稳定。11 .管道装卸及堆放时，必须设置防止管道滚动的定位块：在管槽内下管时，所用索具要牢固,管槽内不得有人。12 .当管道需采用敞开式掘进工艺时，必须经过专项评审通过后才能实施，施工过程必须设专人监测各项安全指标，特别在通风、用电、冒水、涌砂、涌泥、抢险、应急预案等各方面要严格按有关规定进行操作.13 .其他未尽事宜，应按照相关安全生产的法律、法规执行。九、其他注意事项1、由于本工程勘察测量费用有限，没有对区域范围所仃管线进行勘察测量,施工前应知核现状管线，
39、避免破坏现状管线。2、各管线应严格按照管线综合设计进行埋设，避免各管线在施工中的抢位，冲突现象发生。3、明挖施工的排水管道,应根据管道埋深和地质情况不同，采用适当的基坑支护方式，具体详见管道基坑支护图，以确保基坑的支护安全.4、给排水管道工程所用的原材料、半成品、成品等产品的品种、规格、性能必须符合国家有关标准的规定和设计要求。严禁使用国家明令淘汰、禁用的产品。5、工程所用的管材、管道附件、构（配）件和主要原材料等产品进入施工现场时必须进行验收并妥善保管,进场验收时应检杳每批产品的订购合同、质量合格证书、性能检验报告、使用说明书、进口产品的商检报告及证件等，并按国家有关标准规定进行复验，验收合格后方可使用。6、给排水管道工程施工质量控制应符合下列规定：a、各分项工程应按照施工技术标准进行质量控制，每分项工程完成后，必须进行检验。区相关各分项工程之间，必须进行交接检验，所为隐蔽分项工程必须进行防蔽验收，未经检验或验收不合格不得进行下道分项工程。7、通过返修或加固处理仍不能满足结构安全或使用功能要求的分部（子分部）工程、单位（子单位）工
