1、智能开闭所（配电房）综合监测,PART 01 项目背景,PART 02 方案介绍,PART 03 工作计划,项目里程碑（上）,Project Development Milestones,对象规模,实现方案,进度要求,已确定内容,2016年公司在杭州地区重要保供电区域（G20）的开关站和配电房试点安装了视频、烟雾监测、风机控制、水位报警、水泵控制、灯光控制、臭氧监测、温湿度监测等辅助设备，并实现标准化接入杭州公司配电辅助一体化监控系统。截至2016年9月底，杭州公司完成85座开关站和51座配电房共136座房所的各类辅助设备标准化安装和接入到配电辅助一体化监控系统。杭州公司实现接入辅助设备共90
2、5套，其中摄像头有553套，水浸监测设备有120套，温度检测设备有52套，湿度检测设备49套，烟感检测设备37套，灯光控制设备37套，门禁控制设备49套，臭氧检测设备14套，风机控制设备8套，具体详见表。,应用现状（杭州）,应用现状（宁波）,接入站点2300多个，安装了温度、湿度、水位、SF6、烟雾报警、红外、门磁、视频监控等辅助设备，并接入了配电网小区变运行监测分析平台。每个站点根据站点的实际情况，具体配置也不尽相同，一般温度、湿度、水位、门磁、红外等作为标准配置，SF6、视频监控等作为个性化需求进行配置安装。,目前，配电网小区变运行监测分析平台主要包括：环境监测（温度、湿度、漏水检测）、安
3、全防护（门禁系统、视频监控和SF6压力监测）、系统联动（空调联动、风扇联动、照明联动）和在线管理（在线巡检、大数据分析、实时展示和告警管理）四大模块。,存在问题,1.目前尚无智能开闭所（配电房）综合监控终端的总体建设规划和配套的标准、管理体系，不利于系统的标准化、有序建设和长效应用。,2.省公司及地市公司层面尚未建立全省统一的智能开闭所（配电房）综合监控终端，少量在用的终端涉及多个厂家、不同的系统架构和技术标准，不利于相关信息的标准化集成和系统的推广应用，无法实现对全省配电开关站和配电房内设备相关运行信息的监测和管控。,3.开闭所（配电房）层面，存在不同厂家、不同架构的在线监测和辅助监控平台，
4、数据接入规范、技术规范、功能规范等不统一，操作方式不一致，造成开关站（配电房）实际接入的在线监测和辅助监控设备各不相同，部分信息无法接入到系统中，现场调试、接入工作量极大，对系统的常态化应用和今后的运行维护造成很大的影响。,杭州公司：,1.网络通信费用高，目前小区变均采用无线4G网络进行通信，但是通信费用高，特别是视频通信带宽要求高，流量消耗大。2.外网系统。,宁波公司：,建设思路,根据国网公司有关标准和技术的要求，结合目前我省生产信息化的建设成果以及配电开闭所（配电房）在线监测和辅助监控的建设情况，整体的建设原则为：以开闭所（配电房）现有在线监测、辅助设备为基础，以统一的标准规范为抓手、依托

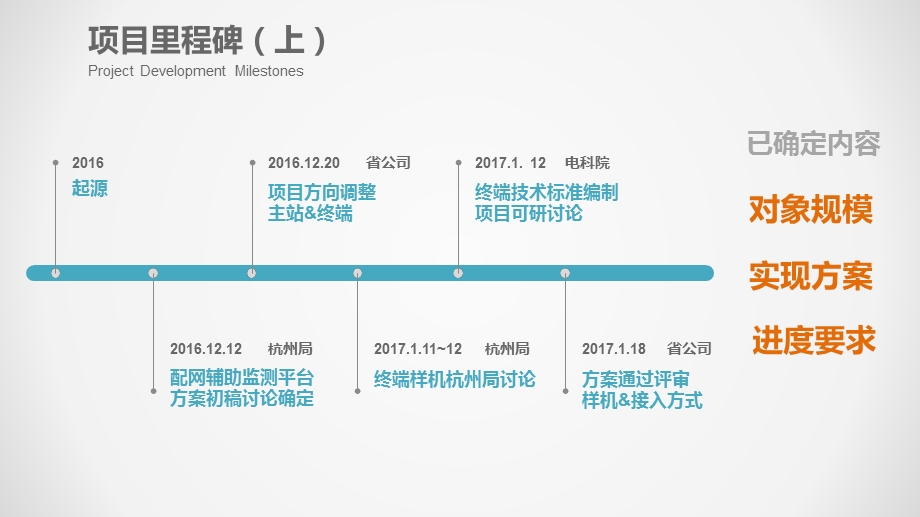

5、浙电信息化建设的成果，构建符合全省应用要求的智能开闭所（配电房）综合监控应用体系。具体原则如下：,项目里程碑（上）,Project Development Milestones,对象规模,实现方案,进度要求,已确定内容,建设方案（待汇报版）,根据配电开关站（配电房）相关运维管理要求，建议配电开关站（配电房）综合监控系统实现“三层架构、三层应用”，即系统架构分为省公司及地市公司、变电站和房所三个层面，应用方面分为省公司、地市公司、和房所三层应用。,两点意见：1，不另建主站，数据接入和应用均由三区配电自动化系统实现；2，终端增加DTU功能，实现自动化与辅助监测二合一。,项目里程碑（上）,Proje
6、ct Development Milestones,对象规模,实现方案,进度要求,已确定内容,PART 01 项目背景,PART 02 方案介绍,PART 03 工作计划,项目方案,Project Solution,系统结构,实现功能,系统组成,主站,安全接入平台,智能综合监测终端,辅助监测设备,系统组成（主站）,适用于城镇开闭所实现电压电流采集、短路和接地故障检测、开关量采集等DTU功能实现温湿度、气体、烟感、水位、门禁等各类辅助监测信息的标准化采集下行RS-485通信、上行无线通信方式国网信息安全认证的加密芯片壁挂式安装、防护等级IP65、室内、室外环境通用,系统组成（终端）,系统组成（终端）,19,系统组成（辅助监测）,系统组成,PART 01 项目背景,PART 02 方案介绍,PART 03 工作计划,项目里程碑（下）,Project Development Milestones,主站需求设计终端样机研发安装点选择技术标准修改,正在进行,项目计划,项目计划,
