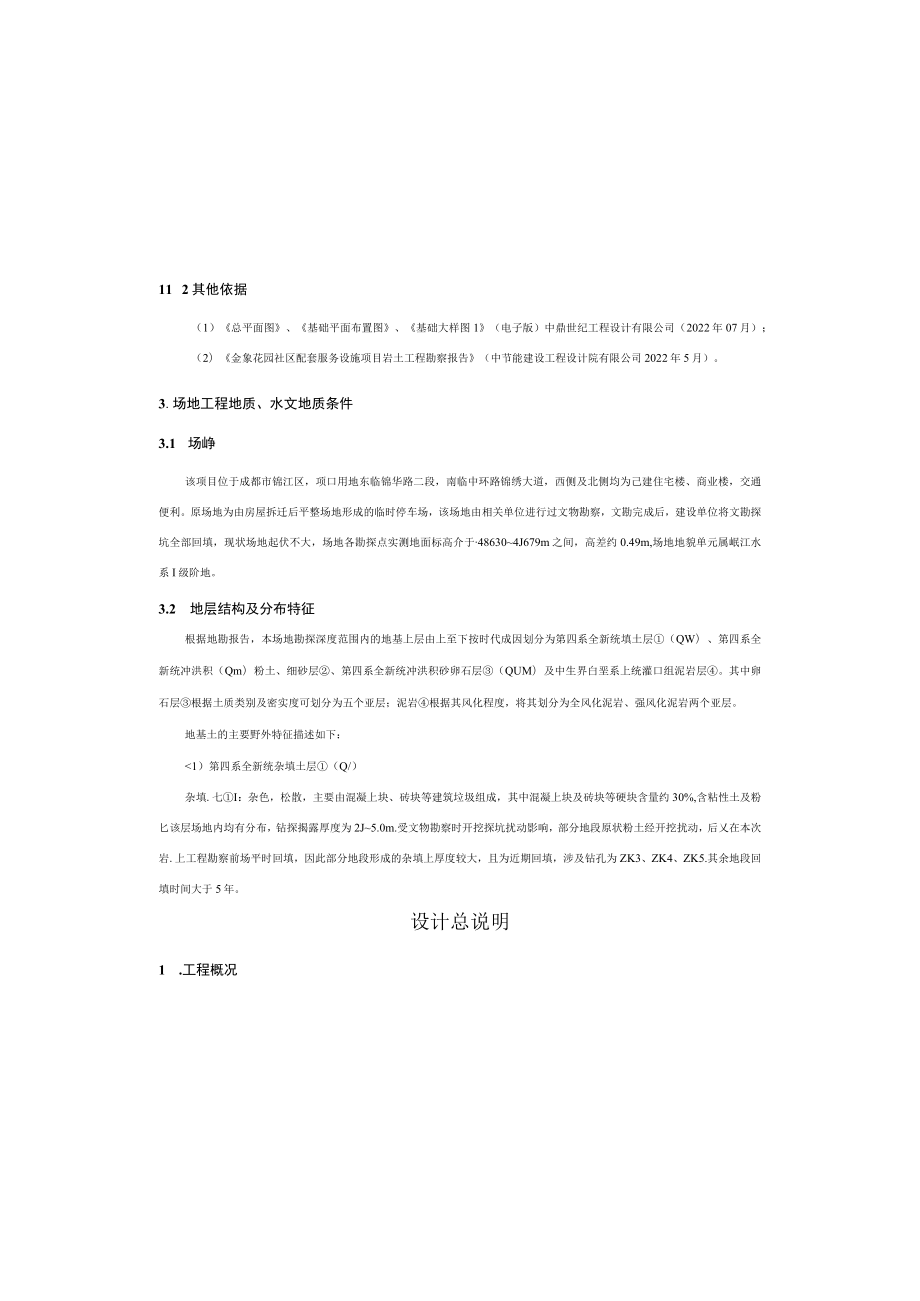

1、序号图名图号图纸规格1振冲碎石桩桩位平面布置图1-1A22桩位大样图及桩身大样图2*1A33复合地基剖面及地质剖面示意图（一）2-2A34复合地基剖面及地质剖面示意图（二）2-3A3S复合地基剖面及地顺剖面示意图（三）2-4A36复合地基剖面及地质剖面示意图（四）2-5A333336666677目录2. fl,2.23. Ift水X轴4.145.fc要求51*53MXffi水、用做源6.质*U.一.一.一.8.aa*aaa*waaa*aa*waa*aaa*waaa*aa*w9,文明施T要求10 .晒蝴.一.11 2其他依据（1）总平面图、基础平面布置图、基础大样图1（电子版）中鼎世纪工程设计有

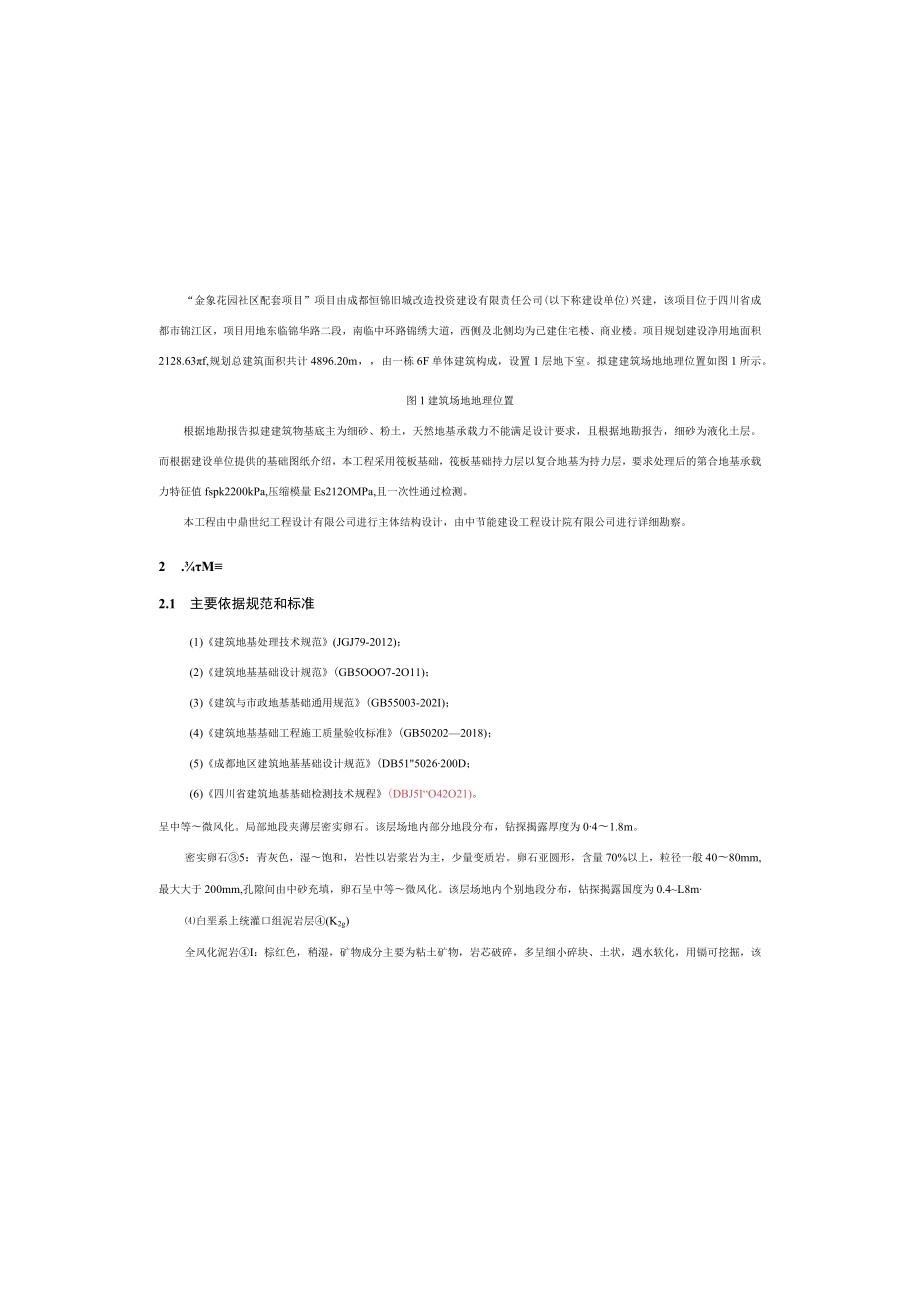

2、限公司（2022年07月）；（2）金象花园社区配套服务设施项目岩土工程勘察报告（中节能建设工程设计院有限公司2022年5月）。3.场地工程地质、水文地质条件3.1 场峥该项目位于成都市锦江区，项口用地东临锦华路二段，南临中环路锦绣大道，西侧及北侧均为己建住宅楼、商业楼，交通便利。原场地为由房屋拆迁后平整场地形成的临时停车场，该场地由相关单位进行过文物勘察，文勘完成后，建设单位将文勘探坑全部回填，现状场地起伏不大，场地各勘探点实测地面标高介于486304J679m之间，高差约0.49m,场地地貌单元属岷江水系I级阶地。3.2 地层结构及分布特征根据地勘报告，本场地勘探深度范围内的地基上层由上至下
3、按时代成因划分为第四系全新统填土层（QW）、第四系全新统冲洪积（Qm）粉土、细砂层、第四系全新统冲洪积砂卵石层（QUM）及中生界白垩系上统灌口组泥岩层。其中卵石层根据土质类别及密实度可划分为五个亚层；泥岩根据其风化程度，将其划分为全风化泥岩、强风化泥岩两个亚层。地基土的主要野外特征描述如下：:IS.8803*/8,9,/I19.21203.7/910/19.0IlO54O15*/19.513098O25*/2051801614O30*252W3002624036*30素填土I：黑灰色、黄灰色，稍湿，稍密为主。主要由粉土、粘性土组成。该层场地内部分地段揭露，堆积时间大于5年，钻探揭露厚度为0.4
4、0.5m。（2）第四系全新统冲洪积粉土、细砂（Q产吟粉土I：灰黑色，青灰色，湿，中密，含氧化铁、铁镒质等，无光泽反应，干强度及韧性低，摇振反应中等。该层场地内均有分布，钻探揭露厚度为1.03.7m.细砂2：灰黑、灰色，湿，松散，主要由石英、长石、云母碎片及暗色矿物组成，该层场地内大部分地段分布，钻探揭露厚度为0.52.3m.第四系全新统冲洪积砂卵石层（QM）卵石：灰、灰白等色，松散密实，稍湿饱和，卵石含量约占5075%,以石英岩、硅质岩、花岗岩为主，粒径以40IoOmm为主，部分大于200mm,次圆状，分选较差，基本形成骨架支撑，空隙内主要充填圆砾及中砂。该层整个场地均有分布。卵石工程地质层又
5、可按照岩土工程勘察规范（GB5OO2I-2OOI）（2009年版）表338-2：2VNm4为松散卵石；4VNm7为稍密卵石；7VN2110为中密卵石：10VN，为密实卵石，进步划分出多个亚层，而在卵石中呈透镜体存在的中砂本次一并划入大层中，具体如下：中砂I：青灰色，饱和，稍密，主要由石英、长石、云母碎片及暗色矿物组成。在场地内呈透镜体状分布，本次仅在ZK5钻孔内揭露，钻探揭露厚度为0.8m。松散卵石2：灰、灰黄色，湿饱和，岩性以岩浆岩及变质岩为主。卵石亚圆形，卵石互相不接触，含量5055%,粒径一般4060mm,最大粒径80mm,孔隙间由少量圆砾及中细砂充填。局部地段夹砂薄层。该层场地内均有分
6、布，钻探揭露厚度为0.4L5m.稍密卵石3：灰色、青灰色，湿饱和，岩性以岩浆岩为主，少量变质岩。卵石亚圆形，卵石稍有接触，含量55%65%,粒径一般3060mm,最大大于100mm,孔隙间由中细砂及圆砾充填，卵石呈中等微风化。该层场地内均有分布，钻探揭露厚度为0.42.7m.中密卵石4：灰、青灰色，湿饱和，岩性以岩浆岩为主，少量变质岩。卵石亚圆形，卵石多数接触,含量60%70%,粒径一般4080mm,最大大于200mm,孔隙间由中砂充填，卵石可成为良好的基础持力层。为保证建筑物安全，比较基础方案的技术、经济合理性，设计采用振冲碎石桩复合地基方案，要求经振冲加固处理后，复合地基承载力特征值fsp
7、k200kPa,压缩模量R212.00MPa。4.2 振冲加固机理振冲碎石桩加固砂土地基机理主要有以下三方面作用：（D挤密作用：在施工过程中通过高压水流的冲击使松散砂.土处于饱和状态，砂士在强烈的高频强迫振动下产生液化并重新排列致密，且在桩孔中填入大量粗骨料后，粗骨料被强大的水平激振力挤入周围砂土中，这种强制挤密使砂土的密实度增加，孔隙比降低，干密度和内摩擦角增大，上的物理力学性能改善，使地基上承载力大幅度提高，抗液化的性能得到改善。（2）排水减压作用：振冲卵石桩加固砂土时，桩孔内充填卵石等过滤性好的粗颗粒料，在地基土中形成渗透性能良好的人工竖向排水减压通道，可有效地消散和防止超孔隙水压力的增
8、高而使砂土产生液化，并可加快地基土的排水固结。（3）砂基预感效应：研究表明，经过预震液化后重新固结的砂土，其抗液化能力比未经预蔗的砂土要高。在振冲法施工时，振冲器高频率振动，使砂土在被挤密的同时获得强烈的震动，这对砂上增强抗液化能力是极为有利的。总之，振冲法主要通过挤密、置换、排水减压、固结等作用加固地基土，使地基土承载力得以提高，对消除土层液化有良好的作用。根据场地土层情况，本工程方案设计以振冲挤密法为主。4.3 提冲碎石桩设计4.3.1 设计使用年限复合地基使用年限同结构设计工作年限，均为50年。4.3.2 加固范围依据建筑地基处理技术规范（JGJ79-2012）中7.2.2条规定，用于多
9、层建筑和高层建筑时，加固乂配容服务设施项目中密卵石2205004035042*40密实卵石22.5700554K045*4619.5IKO83/36171521526022/502550注：带*为经验值。3.3场地水文地质条件根据区域地质资料及钻探揭示，该场地地下水类型为上层滞水、孔隙潜水和下伏基岩的裂隙水。上层滞水埋藏较浅，主要赋存于杂填土层和粉土层中，主耍受大气降水补给，水位埋深差异较大，分布不连续，无统一的自由水面。孔隙潜水：具微承压性，地下水的补给来源主耍是大气降水、河水，以地下径流方式通过含水层排泄，少部份以蒸发方式排泄。卵石层属强透水层，水位随季节性降水变化。基岩裂隙水：主耍赋存于
10、基岩风化带的风化裂隙中，一般埋藏在强风化岩层下部及更深的岩层内，受邻区地下水侧向补给：水量主要受裂隙发育程度及隙面充填特征等因素的控制，受降雨等补给影响,水量较丰富。根据场地地层结构及赋水特性，场地内地下水含水层主要为砂卵石层，该层属强透水层。结合场地附近已有的水文地质资料，卵石层综合渗透系数K=25nVd.地下水位年变幅约L5m,近3-5年最高地下水位约为484.0m。4.地基处理方案4.1地基处理方案选择根据地勘报告及建筑物基础埋深分析，场地内上部杂填土、素填土、及大部分粉土在基坑开挖中均需挖除，本次地基处理主要针对基础下部的细砂层、粉上及松散卵石，根据地勘报告细砂层为液化土层。根据我公司
11、在成都地区的地基处理施工经验，对细砂及卵石层中松散卵石等经振冲加固处理后计算参数基底土摸、X称置换率m等效例直径de(m)按正方形布桩柱间距S(m)0.5461.3541.198粉土0.444l50I1.328本工程按照基础的尺寸采用正方形布桩，实际最小面积换置率为0.624o布桩数量、置换率等计算参数见下表。表432间距与”率一览表基碗式布桩形式(根)设计桩中心间距(m)最小面积置换率mm配套服务936.47JEW7451.15/1.1003460.624本工程共计布置振冲碎石桩745根(不含保护桩)。43.5复合地基承载力验算(1)受合地基承载力验算即面积置换率验算根据实际布置桩间距计算得
12、实际面积置换率为m=0.624,细砂处理后桩间土承载力特征值取148kPa,粉土处理后桩间土承载力特征值口取162kPa,代入公式M=l+m(nT)g,承载力验算如下:*43复好计算参数基底土层、名称桩间上承载力mE值4(kPa)计算置换率m豆合地提承载力特征值3(kPa)设计要求复合地基承载力特征值3(kPa)W1480.624286.52200!;I：1620.624313.63(2)试算复合地基的压缩模量各受合.上层的压缩模量等于该层天然地基压缩模量的自倍，根据建筑地基处理技术规范(JGJ792012)可得:范围应确保基础外缘布设13排护桩，据此确定本项目地基处理外线为筏板基础外缘外扩1
13、排桩，满足规范要求。本场地需要振冲加固处理的面积约936.47m?（筏板基础范围内）。432加固深度按设计要求需对场地细砂、松散卵石等软弱土层进行振冲加固处理，以稍密及强度更高的卵石层作为桩端持力层，桩端进入持力层不小于L0n设计及建议施工有效桩长4.058m,最短桩长不小于4.0m,预计平均有效桩氏45m根据基础图纸，本工程0.000标高为486.6m,基础埋深-5.7m,混凝土垫层厚度0.1m,则褥垫层顶标高-5.8m,绝对标高为480.80m,褥垫层设计厚度0.3m,有效桩顶标高为480.5OnL433血直径及填料量振冲成桩后，桩体宜径不小于1.0m,并分段核实填料量与深度的关系，以保证
14、桩体饱和密实，填料采用40-150mm的碎石，卵石含泥量小于5%,434面积置换率及桩位布置方式计算根据及建筑地基处理技术规范（JGJ79-2012）第7.1节，面积置换率按下列公式计算且结合地区经验确定：3=+m（n-1）口n=d2de2式中：fspk复合地基承载力特征值，设计要求处理后不小于200kPa,计算时取20OkPa：n复合地基桩土应力比，本工程n值取2.50：氤一处理后桩间土承载力特征值，经置换和加固处理后的桩间土承载力特征值取值分别为148kPa（细砂）、162kPa粉土：m面枳置换率：d桩身平均桩径.1.0m；de-根桃分担的处理地基面积的等效圆直径（m）。代入数据计算结果见
15、下表:衰4耳丽置换率及桩位布置计算成果表褥垫层辅设厚度为300mm,采用级配砂石和碎石,最大粒径不宜大于30mm,中砂含量约20-30%,不宜采用卵石，卵石咬合力差，施工时扰动较大，褥垫层厚度不容易保证均匀。铺设褥垫层厚度可按下式控制，应分层夯实。=HHHT标垫层的虚铺厚度：H-设计褥垫以厚度：入一夯填度，不大于0.90。建议虚铺厚度按34Omnl考虑，计算夯填度为0.88褥垫层施工结束后，采用振动式压路机进行碾压，夯填度不得大于0.9。如受基坑内场地条件限制可考虑采用平板夯进行夯击，至少夯击3遍。438建筑物沉降及喇蹲按建筑地基基础设计规范(GB5OOO7-2O11)第5.3.5条、建筑地基
16、处理技术规范(JGJ79-20I2)7.1.8条要求，对拟建建筑按筏板基础形式进行考虑，采用分层总和法进行沉降及倾斜估算，计算结果见表4.3-5。衰435沉降及候斜估算表拟建物名称孔号最缭碑(mm)tZCM(nun)钻孔间距(m)配套设施(6F)16.639.2518.0)0.51IO615.88313.653.2617.910.18103810.39从表中数据可以看出：主楼的沉降量为6.6315.88mm、倾斜值为0.18xlOj05ixl(建筑的地基变形值小于规范规定的高层建筑地基的允许变形值。需要指出上述估算结果在计算时完全未考虑建筑和地基基础的刚度以及地基基础的共同作用，设计=f；pk
17、fakEsp=Es8模呈提高系数：Gpk复合地基承载力特征值(kPa):口一基础底面下天然地基承载力特征值(kPa)；ESL处理后切合土层的压缩模量(MPa)：Es桩间土JK缩模量,根据成都地区类似地层振冲碎石桩地基处理经验，桩间土压缩模量分别按6.5MPa(细砂)、4.8MPa(粉土)取值.赛434复合地基的压缩班的成果表基底土层名称计算参数熨基承效力特征值Q(kPa)基础底面下天然地基承载力特征值氤(kPa)模量提高系数自桩间土压缩模量ES(MPa)处理后曳合土层的压缩模量ESP(kPa)设计要求压缩模量ES(MPa)细砂286,2HO2.606516.9012313.631202.614
18、.8122夏合地基承载力特征值和压缩模量值验算均满足设订嘤求。436Witt根据建设单位提供的基坑支护设计方案，本工程全部采用排桩支护，桩径1.2m,桩间距l.7-l.8m,桩端均穿过卵石层进入下伏基岩，排桩内侧边缘距离地下室剪力墙l5m,振冲碎石桩施工区域均位于基坑内，根据建筑地基处理技术规范，振冲碎石桩地基处理范南宜为：对可液化地基，在基础外缘扩大的宽度不应小于可液化上层厚度1/2,根据场地正负零及最终开挖深度，有效桩顶标高为480.50m,可液化土层细砂厚度为0.27.8m,本工程采用基础外缘设置排保护桩，保护桩与护壁排桩内侧边线位置关系见振冲碎石桃桩位平面布理图(图号1-1)。本工程在
19、筏板基础外缘设置一排保护桩，共计布置保护桩100根，因此本工程振冲碎石桩总桩数为845根。437褥垫层设计3运料车2辆4斗车3辆5电缆200米6污水管500米7排污车I辆注：表中机械设备配置仅供参考.53施工用水、用电来源施工用水、用电应接至场地，保证三通一平，施工用水用电应有基本保障。预计用水、用电要求：50中80Inm出水管，水压400600Kpa以上；电压380V以上。6.质量检测振冲碎石桩施工完毕14天后,应由具有检测资格的单位依据四川省建筑地基基础检测技术规程（DBJ51014-2021）W建筑地基处理技术规范（JGJ79-20等相关要求进行检测。（1）每个单位工程（子单位工程）抽取
20、不应少于总桩数的2%且不得少于10根进行桩体动力触探试验，检测深度进入桩端上层不应小于0.5m：（2）每个单位工程（子单位工程）抽取不应少于总桩数的2%且不得少于10点进行桩间土动力触探试验，检测深度不应小于地基处理深度；（3）桩向土动力触探试验应布置在加固效果相对薄弱的等边三角形或正方形的中心位置；（4）根据动力触探试验结果，选择密实度相对较差的点进行单桩复合地基载荷试验，每个单位工程（子单位工程）试验数量不应少于总桩数的1%,且不得少于3点。（5）对消除液化地基检验应采用标准贯入试验进行，每个单位工程（子单位工程）抽样数量不应少于总桩数的2%且不得少于10点，标贯试验点应布置在加固效果相时
21、薄弱的等边三角形或正方形的中心位置，检测深度不应小于液化处理深度。当检测合格后方可进行下一步工序施工。应根据建筑物的实际情况对上述结果进行核算。439振冲碎石桩试验性施工在进行大面积施工前应根据地勘报告选择有代表性的地段进行成桩工艺试验及有关检测，以确定地基处理施工方法，并绘制施工分区图。确定施工工效，以及施工工艺参数是否满足设计要求，并详细记录振冲深度、密实电流、留振时间、水压、碎石贯入量、成桩时间、碾压遍数、碾压速度等数据，选定科学合理的技术参数作为设置碎石桩的控制指标，施工时应密切注意对周围结构物的影响。明确检测方法，可通过静载荷试验校核复合地基承载力设计的相关参数，并通过动力触探校核桩
22、间土与桩的密实度，得出地基处理前后效果对比，根据试验结果所得各项参数指导后续大面积施工Il同时试验性施工也是对地勘报告一定程度上的验证。5.施工要求5缸旗施工顺序根据场地进出场道路、土方开挖、排浆等施工条件和工作量及工期要求，分区域进行施工。施工安排根据工程量及工期要求，安排测量放线、振冲施工、复合地基检测试验、场地平整等工序滚动流水作业。施工道路的安排不得使进料车与外出车相冲突，材料分类堆放，在场内设置12个泥浆沉淀池，水澄清后清水排入周边沟渠或市政污水管，避免污染环境。5.2施工机具、设备表5.2机幡设备配置蝌表序号设备名称预计数量1振冲器75KW2台216t液压吊车2辆签证，保证竣工文件
23、的真实性和完整性。(13)振冲施工完毕后，表层铺设厚度30Omm的砂卵石垫层，垫层宽度以地基处理平图面为准分层碾压，整平场地。8.安全施工要求(1)制定安全生产制度，建立以项目经理为首的安全生产领导小组，设项目专职安全员，随时巡视施工现场，发现安全隐患及时处理。(2)严格按生产安全操作规程作业，特别是现场机械定期检修，电气操作严格执行停送电和持证上岗制度。(3)对现场施工人员进行安全教育培训I。(4)施工作业禁止穿拖鞋，机械下作业人员必须佩戴安全帽，严禁疲劳作业和酒后作业。(5)在危险地段、部位设置安全的警示标志，严禁乱搭接电源。(6)严格按照操作规程施工，抓好施工安全工作，杜绝安全事故的发生
24、。为防止护壁桩桩间上垮塌，在靠近护壁桩2.025m范围内，采用卵石上对细砂、粉上层换填后再进行振冲处理。9.文明施工要求施工中应作好宣传，取得居民理解与支持，防止和减少施工造成的环境污染。(1)以木制标语及横幅布标公示宣传，取得群众谅解。(2)设立施工公告牌，明示质量、工期责任。(3)民工工棚布设通气、合理。(4)注意周边环境污染及清洁卫生，不随地大小便，不乱倒生活垃圾。(5)施工中不得随意改迁、破坏“小三线”系统，确保市民水、电、气、通讯畅通。7.质量技术要求(1)依据桩位平面布置图，放测桩位并检查桩位是否准确，孔位误差小于IOcm=(2海冲桩桩体材料的硬度、风化程度、粒径大小等对桩身施工质
25、量均有影响，要求填料含泥量应不大于5%,石质应坚硬、强度高，不宜采用风化易碎的石料，粒径应与振冲器功率相匹配。填料可考虑采用4015Omm的碎石,并配以适量级配连砂石。(3)密实电流控制75KW振冲器为空振电流的L520倍。工作电流不超过额定电流。造孔速度控制在0.5IOmzmin左右，成孔水压保持在400-6KPa0(4)当振冲船下沉到设计加固深度时，核查地勘资料及密实电流值。振冲器在孔内留振1020秒，以使泥浆全部溢出。对地质条件异常点作好记录。(5)以l2mmin的速度提升振冲器，并向孔内填料，每次填料量以制桩0.5m为宜。同时核算填料量与桩长的关系，保证桩体饱和密实。(6)桩长可根据密
26、实电流(901IOA)结合地勘报告及现场施工实际情况共同确定,要求施工时监理旁站，切不可偷工减料。(7)若遇其它地质异常情况，采取加密桩改变卵石级配及提高密实电流等措施或请地勘、设计等现场研究其它处理措施。(8)认真如实填写施工记录，避免重复工作，严禁漏桩。(9)施工过程中，严格按照建和也基基础工程施工质量验收标准(GB502022018)的相关要求,作好自检工作。达不到设计要求或不合格时，不得进入下一道工序，并坚决返工。(10)作好技术交底。工程技术人员和现场施工人员要充分理解设计图纸，熟悉施工工艺及工程质量标准。从工序衔接到每个工序的具体操作，都必须符合有关技术规范和操作规程的规定。(11
27、)加强与甲方代表、监理工程师和设计单位的联系，主动汇报工程进展和质量情况，听取意见，接受监督，即时解决和纠正施工过程中的问鹿C(12)及时整理、收集、完善各种施工资料，记录各桩的填料量、最终电流值和留振时间，做好现场（4）实行动态设计、信息化施工方法，当监测数据异常或监测数据接近设计限制时，检测机构应立即向建设、设计、监理等相关单位通报；（5）沉降观测应由具备相应资质的第二方单位承担，并提交阶段性成果及竣工后的总成果。10 .振冲碎石桩施工可能对周边环境的影响及其防治措施（1）碎石桩施工过程中会产生较大噪声影响周边居民休息。因此施工中产生的噪音应符合规范中规定的限值要求，对噪音较大、振动较大的
28、机械，严格控制施工作业时段，在中午（12时至于14时）及夜间（22时至次H7时）休息时间内停机。（2）施工过程中产生的废水、废泥浆会对环境造成污染，故施工现场应事先开设泥水排放系统,或将废弃泥浆经沉淀后将沉渣清运出场，严禁将产生的废弃泥浆和废水直接抽排入市政管道。并宜设置沉淀池重受使用上部清水。（3）施工中会产生振动，可能会对临近建筑物及基坑支护结构产生影响。因此应合理安排打桩顺序，可考虑采用从中间向四周的的施工顺序，特别是施工紧邻基坑支护结构的振冲桩时应同排桩间隔2个孔进行，并通过减慢振冲器下沉速度或选用功率较小的振冲器的方式减4趣动力，同时严格控制桩顶预留土层厚度，建议预留1.81.5m,
