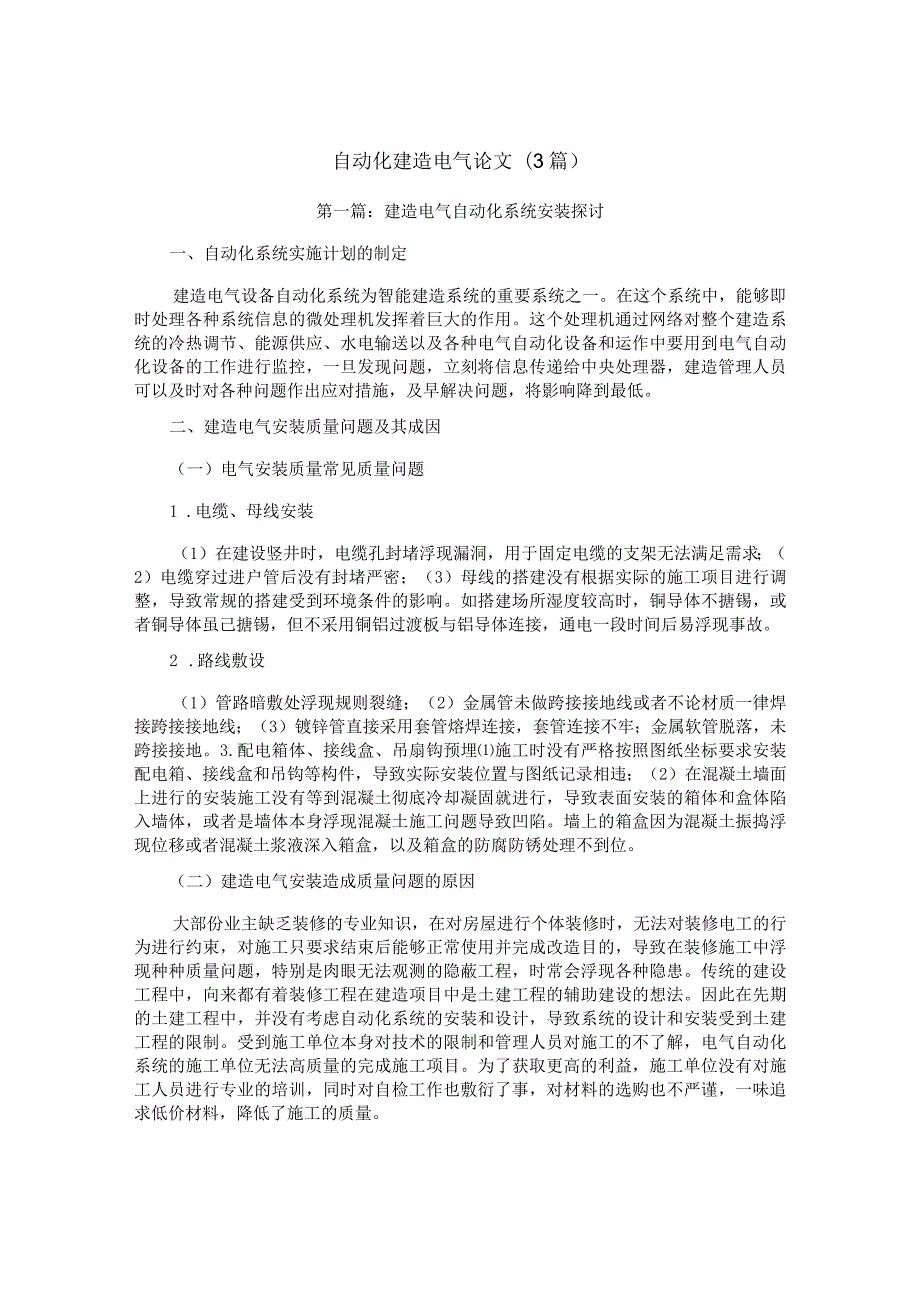

1、自动化建造电气论文（3篇）第一篇：建造电气自动化系统安装探讨一、自动化系统实施计划的制定建造电气设备自动化系统为智能建造系统的重要系统之一。在这个系统中，能够即时处理各种系统信息的微处理机发挥着巨大的作用。这个处理机通过网络对整个建造系统的冷热调节、能源供应、水电输送以及各种电气自动化设备和运作中要用到电气自动化设备的工作进行监控，一旦发现问题，立刻将信息传递给中央处理器，建造管理人员可以及时对各种问题作出应对措施，及早解决问题，将影响降到最低。二、建造电气安装质量问题及其成因（一）电气安装质量常见质量问题1 .电缆、母线安装（1）在建设竖井时，电缆孔封堵浮现漏洞，用于固定电缆的支架无法满足需
2、求；（2）电缆穿过进户管后没有封堵严密；（3）母线的搭建没有根据实际的施工项目进行调整，导致常规的搭建受到环境条件的影响。如搭建场所湿度较高时，铜导体不搪锡，或者铜导体虽己搪锡，但不采用铜铝过渡板与铝导体连接，通电一段时间后易浮现事故。2 .路线敷设（1）管路暗敷处浮现规则裂缝；（2）金属管未做跨接接地线或者不论材质一律焊接跨接接地线；（3）镀锌管直接采用套管熔焊连接，套管连接不牢；金属软管脱落，未跨接接地。3.配电箱体、接线盒、吊扇钩预埋施工时没有严格按照图纸坐标要求安装配电箱、接线盒和吊钩等构件，导致实际安装位置与图纸记录相违；（2）在混凝土墙面上进行的安装施工没有等到混凝土彻底冷却凝固就
3、进行，导致表面安装的箱体和盒体陷入墙体，或者是墙体本身浮现混凝土施工问题导致凹陷。墙上的箱盒因为混凝土振捣浮现位移或者混凝土浆液深入箱盒，以及箱盒的防腐防锈处理不到位。（二）建造电气安装造成质量问题的原因大部份业主缺乏装修的专业知识，在对房屋进行个体装修时，无法对装修电工的行为进行约束，对施工只要求结束后能够正常使用并完成改造目的，导致在装修施工中浮现种种质量问题，特别是肉眼无法观测的隐蔽工程，时常会浮现各种隐患。传统的建设工程中，向来都有着装修工程在建造项目中是土建工程的辅助建设的想法。因此在先期的土建工程中，并没有考虑自动化系统的安装和设计，导致系统的设计和安装受到土建工程的限制。受到施工
4、单位本身对技术的限制和管理人员对施工的不了解，电气自动化系统的施工单位无法高质量的完成施工项目。为了获取更高的利益，施工单位没有对施工人员进行专业的培训，同时对自检工作也敷衍了事，对材料的选购也不严谨，一味追求低价材料，降低了施工的质量。三、安装过程中的质量监控（一）配电装置采购配件类型需要严格按照图纸要求进行，进场前要进行检验，安装之后要先调试合格才干使用。这是配电安装施工的规范要求，但这些要求在施工中很难彻底满足。有时施工会发现低压开关柜内回路开关的动作整定电流与设计不符，供货的开关不符合设计要求，因为整定电流是保护下级设备和电缆的动作值，整定电流过小，开关容易跳闸、停电；整定电流过大，系
5、统浮现过载和非金属性短路时开关不跳闸，造成人员和设备的安全事故。因此，应子细检查，核对图纸，消除事故隐患。（二）电力电缆电缆的质量直接决定了电力的输送质量，如果电缆质量低劣，很容易在电力输送过程中因为电阻热过高而导致发生火灾。敷设电缆普通是沿着竖井、桥架和沟道，一个管道内可能会安装多个电缆，如果这些电缆中有一个过热，很有可能会烧断其他电缆，还有可能导致施工中浮现混乱，电缆之间的电磁场相互干扰。（三）配电箱配电箱型号多，工作原理复杂，各专业又有自己的使用特点，受干扰的情况较多，会造成设计修改通知单增加，箱内的设备和回路修改多。若施工单位在定货时只考虑按蓝图定货而忽视修改，在安装时只对号入坐而不子
6、细地进行技术审核，就满足不了有关专业功能的要求。（四）传输线通讯设备的传输电缆可以使用同轴电缆、塑料绞线或者光缆，塑料绞线普通采用2芯双绞线，而在强磁场、强电场或者特殊干扰环境中，以及传输路线较长时需要采用光缆。四、建造电气安装质量防治措施（一）电缆、母线安装通病防治母线搭接时要求将大截面清理平整，用测力扳手监测螺栓是否拧紧，并测量力矩的角度和位置。施工中要注意人员的操作和安装规范，安装完成的设备要经过调试才干投入使用。施工过程中，管理团队要做好各部门之间的协调和沟通，并配合监理部门做好分步验收。施工单位要针对施工中遇到的和即将遇到的质量问题召开技术会议，避免施工中发生不可弥补的技术失误。安装
7、完毕后统一用防潮防腐纸牌挂牌.，注明各式各样电缆的路线编号、型号、规格和起讫点；用麻丝和沥青混合物封堵竖井电缆通过的洞口，有室外进户管到地下室时，管口要作防水处理。（二）路线敷设通病防治管路保护层的厚度应大于15mm,且抹面水泥砂浆强度应大于MlO,成排管道处应支模并浇混凝土或者贴钢丝网粉刷；非镀锌导管采用罗纹连接时，连接处两端应使用专用接地卡固定跨接接地线；（3）镀锌和管壁厚小于2mm的钢导管不得用套管熔焊连接，套管与紧固螺钉应配套并经强度和电气连续性试验。（三）构件预埋通病防治现浇混凝土内预先埋下的箱体和盒体要密切的固定，根据设计图纸安排好位置，做好密封和防锈蚀工作。继续混凝土浇筑时要注意
8、浇混凝土浆时不触动PVC配管和箱盒的位置。发现问题及时处理，拆除目标后发现有杂物和锈斑要及时清除。在预埋施工中，根据现浇板的厚度，吊扇钩用10圆钢先弯一个内径35-40的圆圈，把圆圈与钢筋徐徐地折成90,插入接线盒底中间，再根据板厚把剩余钢筋头折成90。，搭在板筋上焊牢。模板拆除后，把吊环折下，圆钢调垂直，位于盒中心，吊钩与金属盒清理干净，刷防锈漆防腐。五、结语电气安装是一项专业性很强的工种。施工操作如果做不到位，或者是检测时没有落实到位，不仅会影响到建造完工后业主对建造的使用，还会给居民的生命财产带来安全隐患。建造设计和施工必须要重视电气自动化系统的安装，让建造电气自动化系统更好的为居民的生
9、活。作者：李凡单位：石家庄新科市政园林绿化工程有限公司第二篇：建造电气自动化控制技术应用1建造电气自动化控制技术的影响因素1. 1设备的影响建造在应用电气自动化控制技术时，需要通过相应的电气设备来实现，因此，电气设备的质量直接影响着电气自动化控制技术应用的质量。具体说来，设备的影响主要体现在两个方面:一是设备自身的问题，这主要是指设备的质量，当设备的质量比较差时，应用的质量就会受到很大的影响，设备存在的质量问题可能是生产过程中造成的，也可能是设备采购时发生的，不管是哪种可能，都会对电气自动化控制技术的后期使用产生影响;二是环境因素的影响，电气设备在工作的过程中，对周围环境的要求是比较高的，特别
10、是温度和湿度，当这两者产生的变化比较大时，设备的正常工作就会受到一定的影响，进而影响电气自动化控制技术的应用。2. 2技术的影响尽管电气自动化控制技术本身就是一种技术，但是具体实施起来还需要用到其他相关的技术，以便于提升应用的质量。当前，科学技术进步得比较快，因此，技术升级的速度也比较快，当技术需要升级时，如果未进行及时的升级，就无法很好的满足建造电气自动化不断变化的需求，当升级速度落后于需求的变化速度时，此项技术的应用价值就会降低，进而影响技术的应用。此外，在技术应用的过程中还需要进行相应的管理，当管理存在一定的缺陷时，电气自动化控制技术的应用也会受到一定的影响，进而浮现质量问题。3. 3人
11、员的影响电气自动化控制技术的应用需要由人员来实施，因此，人员对其应用质量也有着比较大的影响。对于工作人员，需要具备一定的专业素质，以便于提升电气自动化控制技术应用的质量，但是，当人员的专业素质比较差时，就会降低应用的质量，进而影响到电气自动化控制技术的效果。工作人员的质量在一定程度上取决于监督的强弱，当监督力度比较大时，工作人员的工作质量可以显著的提高，相反，当监督力度比较弱时，工作人员工作的积极性、警觉性等就会降低，进而影响应用的质量。2建造电气自动化控制系统设计4. 1设计原则为了促进电气自动化控制技术的应用，需要构建相应的电气自动化控制系统。在进行设计时，应该遵照像应的设计标准来进行，同
12、时，为了保证设计出来的系统具备较高的使用价值，还需要坚持实用性的原则。系统在运行的过程中，安全性是非常重要的，为了保证安全性，需要实行集成设计，通过集成系统来实现运行安全。对于建造电气自动化控制系统的设计，国外已经发展的比较完善，因此，设计人员在进行设计时，可以充分的借鉴国外的先进技术以及优秀经验，最终，保证设计出来的系统具备较高的完善性，能够实现安全稳定运行。5. 2设计要点电气自动化控制系统中会包含多个组成部份，各个部份的布局要具备科学性及合理性，在进行设计时，中央监控室、配电中心、布置的传感器等都是需要十分注意的。普通来说，配电中心会设置在距离系统负荷中心比较近的位置，中央监控室的位置则
13、需要选择在干燥的地方，同时.，该区域的噪声要比较小，现场监控器对整个现场进行监控，因此，要时常进行管理和维护工作，出于方便性的考虑，所选择的位置应该比较集中，而且与传感器之间的距离要比较短。传感器在工作的过程中，受到电磁干扰比较大，因此，在选择时，传感器必须要具备比较强的抗干扰能力，比如电流传感器，以便于保证传感器的正常工作。电气自动化控制系统在工作的过程中，电源的持续供应是十分重要的，为了避免电源损坏而产生断电的现象，需要设置备用电源，进而保证整个系统的正常运行。2. 3监控方式电气自动化监控系统的监控方式主要有三种：D集中监控方式。该方式的优点是便于维护、简化设计流程，通过统一的监控系统，
14、实现对所有设备的监控，并保证监控具备全天候、全方位的特点，进而保证设备的安全运行。此外，在集中监控方式中，电缆距离是比较短的，这使得系统具备的稳定性比较高;2）远程监控方式。该方式的优点是监控成本比较低、数据传输便利性大，但是，此种方式在进行通讯时，速度比较慢，通讯量的匹配也无法实现，导致监控效果受到一定的影响，因此，大型设备的监控并不适合使用远程监控;3）现场总线监控方式，这种方式在电气自动化控制系统中使用比较广泛，监控通过PLC和CPU系统来实现，通过现场总线监控方式，各装置系统密切的联系在一起，从而提高了系统运行的稳定性。3建造电气自动化控制技术未来发展方向3. 1应用网络技术对于建造电
15、气自动化控制技术来说，网络技术有着十分重要的作用，同时，其发展还需要多媒体技术的支持。在未来的发展中，电气自动化控制技术将会加大网络技术应用的力度，以便于更好的实现自动化以及控制。相关人员在进行研究工作时，要注意网络技术的应用，并关注网络技术的发展与创新，保证电气自动化控制技术与网络技术实现同步发展。3. 2系统维修简便化所谓自动化，是指在其工作的过程中，尽量减少工作人员的使用，实现自我管理和自我维护。无非，在实际工作的过程中，电气自动化控制系统的运行可能会发生一些故障，进而影响系统的运行，这就需要通过工作人员来进行维护和修理。随着电气自动化控制技术的发展，未来工作人员的维修将会逐渐的实现简便
16、化，由此一来，工作人员的维修效率将会更高，同时，建造用电也会得到有效的保证。6. 3系统的执行力更强在当前的建造电气自动化控制系统中，系统的执行能力还比较差，而且时效性也不足，这对系统的运行会产生一定的影响，在未来的发展中，通过电气自动化控制技术的发展和完善，系统所具备的时效性和执行能力都会变得更强，进而提升建筑智能化。在实现时效性方面，工作人员应该对系统的控制方式进行优化，实现各个部件之间的综合性联接，进而提升系统运行的灵便性;在增强系统的执行力方面，要不断的对系统设备进行优化和改进，并加强监控，提升系统的自动化程度,最终实现增强执行能力。4结语随着建造行业的发展，智能化成为发展趋势，在实现
17、智能化的过程中，应用电气自动化控制技术，通过自动控制来实现智能化。在应用电气自动化技术时，设备及人员等都会对应用的质量产生一定的影响，因此在应用的过程中需要特殊的注意。鉴于建造电气自动化控制技术的优点，在未来将会具备更加广阔的应用前景，同时，电气自动化控制系统所具备的安全性和稳定性也会更强。作者：郑浩单位：西昌学院工程技术学院第三篇：建造电气自动化系统安装分析一、建造电气自动化系统的主要设备的安装方法（一）相关输出设备的安装方法在具体的安装过程中，首先是在设备的回水管中安装相应的电磁和调节阀，如果在安装的过程中浮现管道口径和电动阀门的口径浮现不一致的现象，则需要对管口进行缩小处理，而在普通情况
18、下相关阀门的额口径要比管道的口径高出基本两个档次，还要在具体的实施中进行有效的计算，从而达到有关设计的具体要求，而设备中的电动阀门和风阀的箭头指向在一定程度上要和水流的方向以及电动或者风阀的开关装置保持一致，而在进行安装之前最好是进行相关的摹拟性操作来确保安装的准确性。（二）相关输入设备的安装方法在对整个设备的安装中在一定程度上实现方便维护和有关调试的基础上，要在能够较好的反映整个设备的性能的环节上安装有关的输入设备，而对于安装不同类型的传感器来说，在一定条件下需要结合安装地的实际情况以及相关产品的要求和设计要求等多种要素进行考虑，从而实现其安装方法的准确性。而对于那些工艺管道来讲，其在具体的
19、安装中适合跟蒸汽压传感器、水管压力传感器以及相关的温度传感器等安装在一起，在安装的过程中还要在风口位置尽量避开安装空气质量传感器、温度传感器、风压湿度传感器以及风气压力传感器等的安装，而且还不能在管道焊缝上或者是它的边缘上进行开孔或者是进行焊接水管流量表、蒸汽传感器、温度传感器等，然后在完成相关设备的安装后，对空气速度控制开关、质量调节开关以及湿度、温度开关等设备进行安装工作。（三）设备内线的具体安装技术对建造电气自动化设备内部线的安装中，要对于安装专用的导线安装的时候一定要多加注意，比如:湿度传感器路线、温度传感器路线和流量计路线等。而这些路线在实际应用中主要是屏蔽线或者是有关厂商专门提供的
20、导线、网络控制器、计算机或者是相关的数据显示通关等设备，而在具体的接线过程中要把电源线跟相关的控制线等进行分开设置。在智能化建造中安装有大量的电子化设备，而这些设备在具体的使用和分配上也是不一样的，而由于在具体的运行中这些设备在抗干扰或者者是信号上面等都是存在一定差异的，所以对有关的接地方面有着属于自身的相关规定和要求。（四）自动化设备远程处理机设备的安装方法在普通情况下，各个处理单元和相关的自动化处理系统，它们之间的通信是存在一定透明关系的，如果在各个控制系统之中，可以通过借助一种路线的形式来实现不同的RPU的具体运行，而建造电气自动化系统地有关的空调设备进行有效的监控，所以根据实际需要可以
21、在机房或者其它地方布置相应的RPU装置，而在有关的空调机组控制系统运行之后，在一定条件下可以把剩余的输入和输出接口应用在外部的照明装置上。（五）DDC安装技术的具体方法DDC又被称作数字式控制器，它主要由输入模块以及自建软件和相关的基础软件组成，DDC还带有备用电池，因为其组成部份是比较复杂的，因此，在安装中对其要求也比较高，首先是在一定环节上确保现场仪表信号和相应的DDC控制器在具体的输出和输入的信号上要保持一致性，而相关的测量精度以及数据之间的转化在一定条件下和系统的实际需要相吻合。其次，在DDC的具体的安装过程中要严格的按照其具体的设计图纸来进行，如果是在监控系统比较集中的地方可以进行相
22、应的调整，从而做到尽量减少管线的铺设，从而在一定条件下方便有关数据的采集，而其具体是在一些方便检修并且通风效果较好的地方来安装建造电气自动化设备，而对于数字化控制器普通情况下在电控柜或者是相应的电控箱内进行安装，从而较好的实现强弱电系统的有效分开运行，从而在一定程度上实现整个系统的安全运行，最后，在场地控制器的安装要求上，如果建造电气自动化系统使属于I类型的系统，那末在具体的安装中可以此案去就近安装的原则来提供DDC控制器的电源安排，如果有些地方的场地上安装有CPU的话，在具体的安装中就要安装相应的备用电池，从而实现电源的持续供应，还有就是，在安装场地的控制器一定要安装坚固以及平整。（六）其它
23、设备的安装方法在具体的运行中，根据相应的计算机设备根据事先编好的应用程序对建造电气化设备进行实时有效的监控，而这样就可以较好的简化设计工程的繁琐，就不会对各种设备的电气控制系统进行原理图的分析，而就需要简单的计算机监控原理图就可以有效实施监控，而相关技术人员一定要对相关的监控说明进行细致入围的编制，在一定环节下还要与有关的开辟商提供相应的控制器或者其它元件，从而能够较好的实现开辟商对一些元件进行有效的选择，而安装人员在安装的过程中一定要按照所提供的元件的具体数量以及相应规格还有就是有关的图纸来进行安装工作。二、建造电气自动化系统的相关质量的控制要求（一）对有关传输线的控制要求在具体的应用中可以
24、运用相应的塑料绞线或者是同轴电缆来作为有关通信设备的传输线，而在普通情况下都是采用二芯的塑料绞线，而光缆最为适合在进行有关的远距离传输还有就是比较强的干扰环境中进行，而其普通情况下采用屏蔽线作为其传输线，或者是提供商提供专门的传输线，而在具体的安装中还不应与那些电源线或者信号线等混淆。（二）对有关电力电缆的控制要求而我们都知道电缆的作用就是传输电能，如果使用的电缆的质量过低，在一定环境下就会浮现发生火灾的危（Wei）险，在实际应用中，大部份的电缆都是顺着有关的沟道或者是架桥的方位铺设的，而且电缆在具体的规格和数量上也是存在较大差别的，在具体的使用中如果不能够进行严格的挑选的话，在一定条件下就会
25、浮现施工混乱的现象发生，从而导致电缆过热的现象的发生以及电缆信号之间的干扰。（三）配电箱的控制要求在市场上配电箱的型号也是比较多的，而在具体的工作原理上也是比较复杂的，而在具体的使用上也具有各自的特点，因此，在实际应用中时常会发生干扰的现象，从而导致相应的修改通知单的不断增多。如果在具体的选择过程中对有关要求没有进行合理的分析，在具体的安装过程中没有进行较为认真的审核，在一定条件下就不能够较好的安祖具体的安装要求。三、结语在日常建造电气自动化系统的安装过程中，针对其安装的具体提点进行全面分析，然后根据相应的设计规范和施工要求进行安装工作，在安装的过程中还要与安装地点的实际情况相结合，在施工的过程中对施工的各个环节进行较好的控制，还要对有关的材料和设备进行严格审查，从而实现建造电气自动换系统的安装能够较好进行，从而提高系统安装的质量要求。作者：黄颖单位：广西柳州义立建造劳务有限公司
