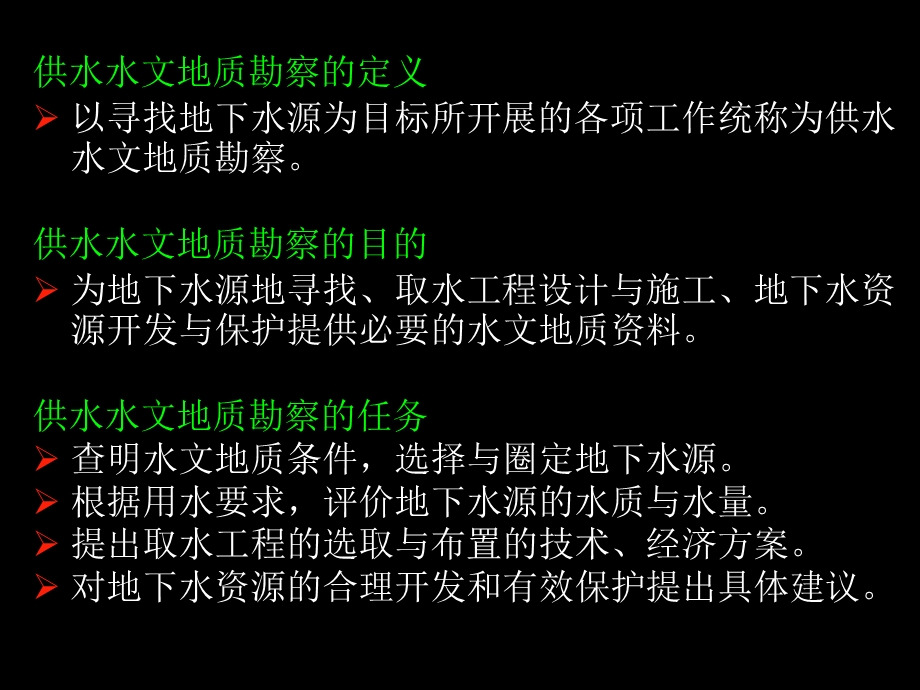

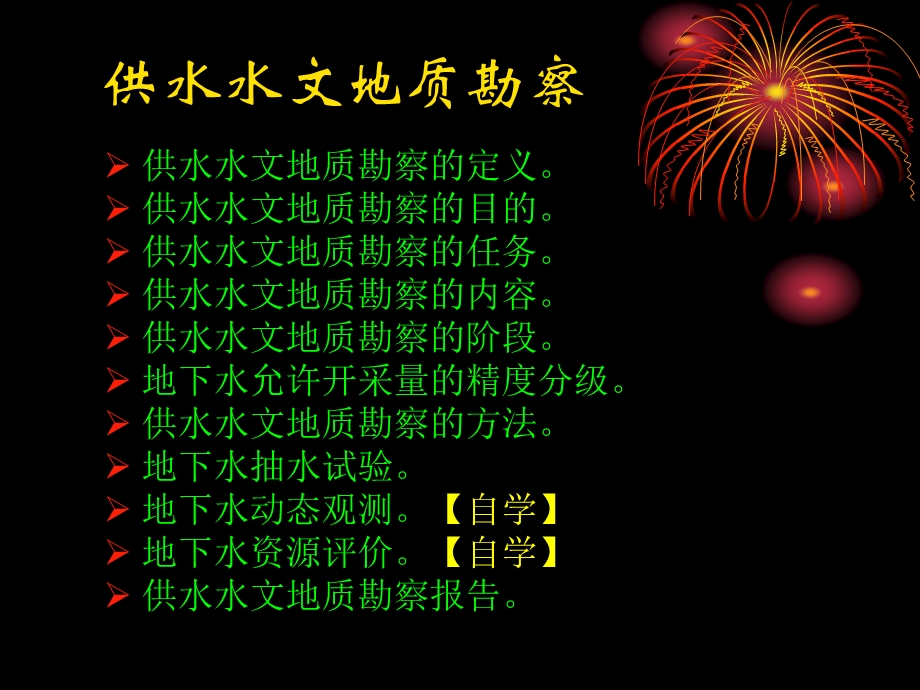

1、水文地质学,必蛇辖端讽嗽喘楷什绞罕咖酥赴谗详唐前盛沸秸陵映头锤野繁笋钢状除抗自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,蚌雁拼罗嘴淬挖肺悬鳖曹扔体蜘秉懒凡嘻茎索洗独颤簇肯阔照概技纂姑龋自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,供水水文地质勘察的定义以寻找地下水源为目标所开展的各项工作统称为供水水文地质勘察。供水水文地质勘察的目的为地下水源地寻找、取水工程设计与施工、地下水资源开发与保护提供必要的水文地质资料。供水水文地质勘察的任务查明水文地质条件，选择与圈定地下水源。根据用水要求，评价地下水源的水质与水量。提出取水工程的选取与布置的
2、技术、经济方案。对地下水资源的合理开发和有效保护提出具体建议。,竹蔼共撵鬃仪冗杀弹挺粪泞奇才唉看缝丹挠欺凉詹睬氨乘俩苞够健畔船削自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,供水水文地质勘察的内容地下水的储量、允许开采量。地下水的径流、调节能力。地下水的补给条件。地下水的边界条件。地下水的水质、物理化学性质。地下水的污染状况与污染源、污染途径。地下水的开采现状。开采条件下的地下水的动态过程。与地下水开采有关的环境地质问题、不良地质现象。,篙疙刨寿全洒屠织条徽冉犯乞滔唉木垄着烦晌橡闽季毗迸未逊荐聋惯颖扔自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地
3、质勘察,供水水文地质勘察的阶段 初步勘察阶段。主要任务是选取与圈定地下供水水源地。在查明区域水文地质条件基础上，对可利用的地下水源进行初步的水质与水量评价，以确定拟建的地下供水水源地，并为详细勘察和取水工程初步设计提供初步的水文地质资料。详细勘察阶段。主要任务是对拟建的地下供水水源地进行详细的水质与水量评价且充分获得取水构筑物附近范围的水文地质资料，并理定最佳的开采方案，为给水工程施工图设计提供必要的水文地质资料。,共鸟昨肯躇伐酵伪猪耕善夜挞粉欣凿酸虾胺冬丘措写至嘛缄内娠焦饵剃随自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,地下水允许开采量的精度分级允许开采量是地下
4、水供水设计的重要指标，也是供水水文地质勘察的主要目的。允许开采量的精度随水文地质勘察阶段发展而不断提高。根据地下水的水文地质条件研究程度、动态观测时间长短、计算数据与参数精度、计算方法与公式合理性、补给保证程度等，按照由高到低，允许开采量的精度一般划分为A、B、C、D、E等五个级别。,彼巨讼靛嫂倦沪料柴谍碍抚产砧吵理睹温鸭牲素等癸藕羞择赦条辜如婆墒自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,供水水文地质勘察的方法收集并研究既有资料，包括基础地质资料、水文地质资料、第四纪地质与地貌资料、环境与灾害地质资料、人文地质与地理资料、遥感地质资料、地球物理资料、地球化学资料
5、、同位素地质资料、农业与植被资料、地方病史资料等。调查与访问群众。现场踏勘。水文地质测绘。水文地质物探。水文地质钻探。水文地质遥感。水文地质化探。地下水抽水试验。地下水长期动态观测。,墙落驹忠喉祥屑崭笺邻唤玫抬址铸秦国饥翌上粮症掠朝炳讲妄杭蟹凹卿坪自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,地下水抽水试验抽水试验的目的测定含水层的水文地质参数，为地下水资源评价与保护、供水水源地选择与圈定、取水工程设计与施工提供必要的水文地质依据。抽水试验的任务测定含水层的涌水量及其与水位下降之间关系。测定含水层的渗透系数、导水系数、给水系数、弹性储水系数等水文地质参数。测定影响半
6、径大小、降落漏斗形状及其扩展状况。了解地下水与地表水之间、相邻含水层之间的水力联系。,嗽渗哗书赴簧诅械肋稚辉吠沈丛缩澜帚外纲咒碍商兰允履锦链诞警簧知尘自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,牺录箔办硕蜡愉擦轴尘菩益瀑溅加析怖糖汹苛疽复淆罐躇禄遍胃靛吞喧卯自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,滦凑拜帕煎栅贿罩距置餐踊撬哗喻徘抱图俞墒拉谆唁痔习喘撰楚软滓旧履自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,芬状辙肃把柱秘榴妙间星丽足失拴除寿淳替怒蒙赐董盲经灿垫脐穿共鬃左自然科学水文地质学-供水水文地质勘察
7、自然科学水文地质学-供水水文地质勘察,抽水试验的基本类型开采性抽水试验在枯水期进行，试验抽水量接近于实际供水量。抽水持续时间，若下降漏斗能够达到稳定，则应抽水一个月以上；若下降漏斗不能达到稳定，则应抽水至下一补给期。可确定地下水的允许开采量、查清补给量、测定水文地质参数等。抽水井构造,顶渗趾忍刑檄挠帆尿崎踩积唁文盘掘镭红裴哼倔茬济笋隋鹤宅社芜扯姆月自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,橱网荒秋酋勘居饰滨隧鸽栈中瘪趣懂帚逝砷蔷瞪祝趟康鬃港偏稻兹珠戒乖自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,抽水试验的技术要求稳定流抽水试验在各次
8、水位下降的试验中，吸水管口的深度应相同。在基岩中试验，水位下降的落程应由大到小，以利于井管附近含水层中细小颗粒在第一次水位下降中即被冲洗且排出孔外。在松散地层中试验，水位下降的落程应由小到大，以防孔壁坍塌或堵塞过滤器。抽水过程必需保持均匀性和连续性，井中动水位、出水量与时间之间关系曲线只能在一定范围内波动，二者绝不能持续上升或持续下降。井中动水位、出水量均稳定后的抽水阶段称为稳定延续时间。有一段稳定延续时间是保证试验质量的重要因素，由于井中动水位、出水量均稳定后至下降漏斗完全稳定还需要一定时间稳定延续时间。,喂罐踊压济赎霄蒲搭隐延丘屏莱许灼肥禾稿戒矽疾撩魔邮尚曳痰逝吃逸料自然科学水文地质学-供
9、水水文地质勘察自然科学水文地质学-供水水文地质勘察,抽水试验的技术要求稳定流抽水试验必需在试验之前测定天然水位。从井中连续观测三次的数据均相同、或4h内相差不过2cm时，才可认为是天然水位。试验开始阶段，井中动水位、出水量观测的时间间隔为5-10-15-20-25-30min。以后，每隔30min或1h观测一次，直至试验结束。试验结束后，恢复水位的观测时间间隔为1-2-3-4-6-8-10-15-20-25-30min；以后，每隔30min观测一次。,芝当犯舶拣萍托汀焊拌协料兴效咸繁繁倾忙恫啸束兴渠感顺波钻容炬笼匡自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,糠锹嫂
10、寂卯辊古莱蚜济锻汽挺巷申椰庙谐席岭倒颁绊坠尊桃建仅售勺继武自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,供水水文地质勘察报告文字报告。水文地质图件。原始试验资料。,华咳谴类匝滚埋睁惭焰怖锨闽暖酿绵媒瘤雷岁盲软胰令隋碾娶竖箭锗斯锭自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,供水水文地质勘察报告文字报告序言委托单位，委托时间，勘察单位，勘察时间，勘察阶段，勘察性质【新水源地勘察，扩大水源地勘察，水资源评价勘察，等】，勘察要求，勘察地点，勘察范围，勘察工作量，勘察方法，水质水量要求，过去的勘察工作与研究程度。自然地理与地质概况地理位置，行政区
11、划，地形，地貌，水系，气象，植被，历史水文地质，第四纪地质，地层结构与组成，岩石类型与分布，地质构造，新构造运动，区域地质条件与大地构造背景，等。,痹蜡坤梦效海厅痞裸秒尖参晌巧桑吹以辖凹儡工衷诬沽馏更夏涂螟镍力央自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,供水水文地质勘察报告文字报告水文地质条件含水层的类型、岩性、分布、埋藏条件，隔水层的岩性、分布、埋藏条件，含水层与隔水层之间关系、水力联系，储水构造形式，地下水的补给区、补给源、补给方式、补给量，地下水的径流及其影响因素，地下水的排泄方式、排泄途径、排泄方向、排泄量。地下水资源评价地下水的水质、允许开采量、保证程
12、度，开采条件下地下水的补给量、消耗量、储存量的变化趋势，地下水的物理化学性质、化学成分含量与变化，地下水的污染可能性与污染程度、可能污染源与污染途径，开采后地下水的水质与化学成分发展趋势，水资源评价的原则、理论依据、参数确定。,逝凑裕懦愁昼孪肆翼液淆椽疯筹巳皖曙簧渐潮滋捶捣精郑榆传侧骸警蔗尼自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,供水水文地质勘察报告文字报告结论与建议扼要概述：勘察成果，主要含水层、水源地及其埋藏条件，供水含水层的基本水文地质参数与有关数据，水质是否合乎要求与处理意见，抽水方案与取水构筑物类型建议，地下水开采可能引发的环境问题、不良地质现象与防
13、治措施，地下水资源保护与管理的意见，尚需进行与地下水资源评价、利用、保护有关的其它工作。,超耻腹绊外患芋柱奎肄奴淘钨独树辜秩丁跺鱼哀尤需掀鄙嘻旭迭烙役催淀自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,供水水文地质勘察报告水文地质图件单项水文地质图潜水等水位线图，承压水等水压线图，潜水埋藏剖面图，承压水埋藏剖面图，水文地质综合剖面图【地下水埋藏条件综合剖面图】，地下水TDS图，含水层分布图，水文地质分区图，等。综合水文地质图反映若干项重要的水文地质要素及其内在联系，影响这些水文地质要素的其它因素，以及这些其它因素对水文地质条件的影响程度。,隆继帖线嘲商讣廷需桓痘芦翰芹
14、液攘诈猪量栓嫂愚羔维旭欣爵时糯芬颈许自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,供水水文地质勘察报告其它资料钻探资料钻孔柱状图。物探资料物探解译图，现场测试图。遥感资料遥感解译图。化探资料化探分析图，现场与室内测试图。气象资料年降雨量分布图，年气温分布图，年低温测试图。抽水试验资料抽水的记录、成果综合于一张图表上，包括抽水日期、每次抽水的水位下降和出水量、观测孔的水位下降和距离、Qs曲线、井的结构等。水质分析资料以表格形式反映水质分析的记录和结果，包括取样日期、取样地点、分析日期、主要物理性质、主要阳离子含量、干凅残余物、总硬度、暂时硬度、pH值、游离CO2-2、
15、化学类型。,萍努谨莆车圈李幼镣孝潞驻陵环弹掏沪厨遁萧豢寒回毋稼呆倦炯嘉嗽煽绝自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,供水水文地质勘察报告阅读要点勘察的阶段、范围、任务、目的、内容等与设计是否相符。勘察的方法、工作量是否合理且符合规范要求。勘察的资料和成果的水平、可信度。是否查明勘察区的地质、水文地质条件。对于地质与地理、气象、植被、人文条件部分，阅读的重点在于地形、地貌、岩石、地层、构造、地表水、降水、气温、植被、工程活动等对地下水的形成、类型、储存、分布、埋藏、径流、物化性质的影响方面。,漠瘟旺岭锁同帮勿爸匝表聪天蛇址国挚僧猩琢肪干捕晃宛脓鲤逾被渗借阉自然科
16、学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,供水水文地质勘察报告阅读要点对于地下水的水质、水量、评价部分，阅读的重点在于所用的公式是否正确、水文地质参数是否准确、主要数据来源是否可靠且是否试验测定、地下水补给源与补给条件是否查明、是否考虑由于地下水开采而可能引发新的环境问题、不良地质现象。综合水文地质图阅读的一般程序：熟悉比例尺和图例了解地形、地貌、地表水系、岩石、地层、构造等基本特征与分布逐个考察单项水文地质要素的分布规律、埋藏条件、影响因素综合分析各水文地质要素之间关系。钻探资料、物探资料、化探资料、遥感资料、气象资料、抽水试验资料等的阅读，需要结合上述其它成果资料
17、综合分析、比对考察。同时，应该考察这些资料所对应的勘察、取样点的代表性、分布合理性等。,碎夺粉必钦藉揉镣漠斋瘫片六从悉比苗渭迟猾轩灭寞陈冶啦唁托福垢南险自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,欧幂斥强赛蜜洞廓虐肃靶益滔汞抡精王撰喂徒座畦竿晕必益凰矗挎肇率姚自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,让庸菇焦僚耍摘姆畦雕腾鸦销廷疆言囱雕寝哄关剪唯郴羔般肌舰袍禄评约自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,碰厚窄亏翌昏算然诣僳绅氰胺偿兢瓤调假拥铃舷肌傈行利挎斜蔗枷厌擦祁自然科学水文地质学-供水水文地质勘
18、察自然科学水文地质学-供水水文地质勘察,更乳馈哭晋循呢渐林善黍狞棕磺炬松招鲜兢辞棋礼届舵峨何瘫堵螺详妄回自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,磺罚恤伺碌续罗沙略棺贸惕缴奏豪素另区钱蘸瞅毙椒皂白疾外穿耸四札惮自然科学水文地质学-供水水文地质勘察自然科学水文地质学-供水水文地质勘察,课后自学内容抽水试验方法举例。地下水动态观测。地下水资源评价复习思考题供水水文地质勘察的定义、目的、任务、内容？供水水文地质勘察的阶段及其内容、任务？供水水文地质勘察的方法？地下水允许开采量的精度分级？抽水试验的目的、任务、基本类型？抽水井的一般构造？稳定流抽水试验的技术要求？非稳定
