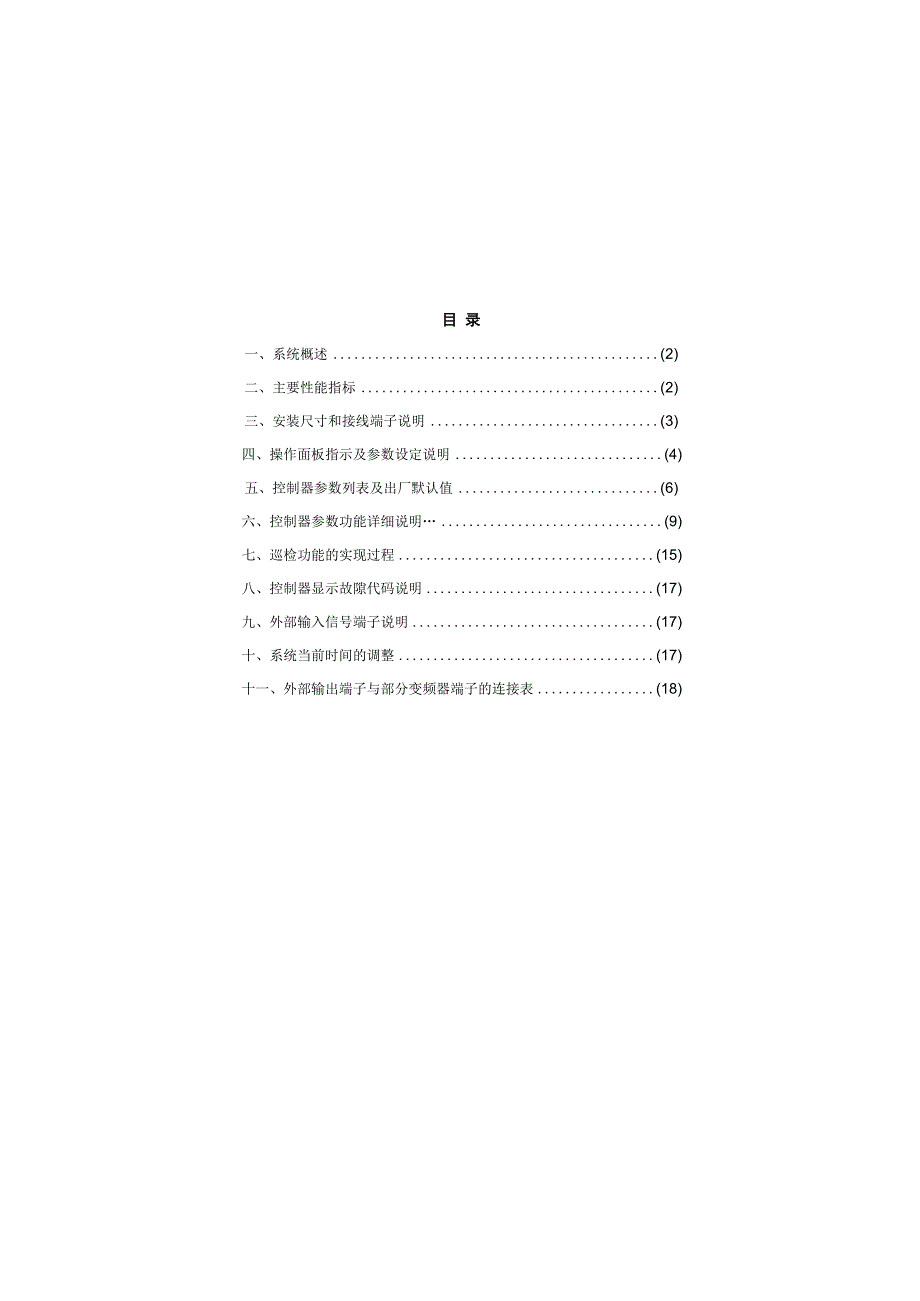

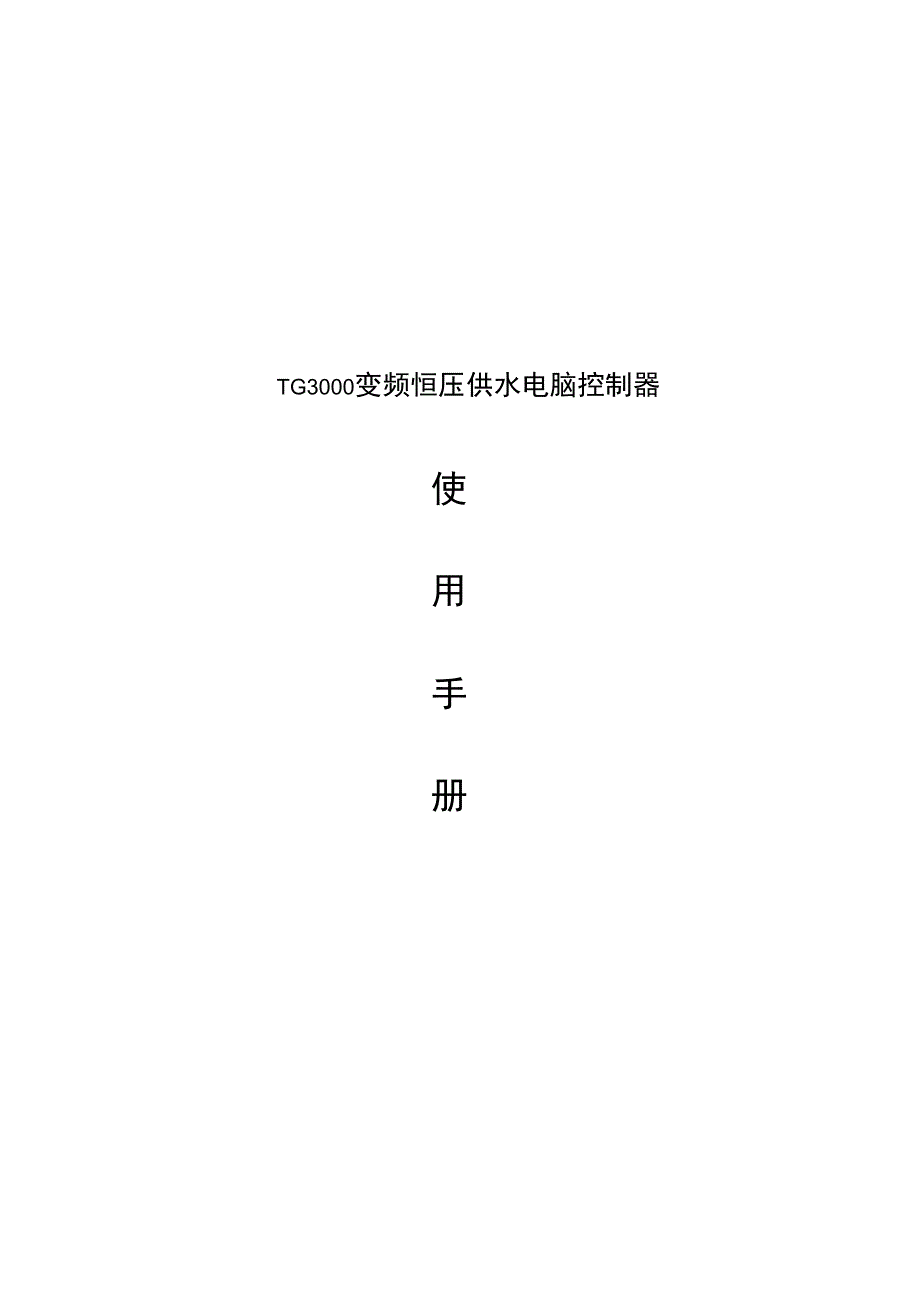

1、TG3000变频恒压供水电脑控制器使用手册浙江天正电气股份有限公司目 录一、系统概述(2)二、主要性能指标(2)三、安装尺寸和接线端子说明(3)四、操作面板指示及参数设定说明(4)五、控制器参数列表及出厂默认值(6)六、控制器参数功能详细说明(9)七、巡检功能的实现过程(15)八、控制器显示故隙代码说明(17)九、外部输入信号端子说明(17)十、系统当前时间的调整(17)十一、外部输出端子与部分变频器端子的连接表(18)一、系统概述TG3000系列微电脑变频供水/补水控制器是专为变频恒压供水系统 和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配 套使用。具有压力控制精度高、压力稳

2、定、第二消防压力（动压）设定、 系统超压泄水自动控制、设定参数密码锁定等多项功能。二、主要性能指标1 .可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2 .具有压力测量值防抖动补偿控制功能；3 .参数调整和设定具有密码锁定及保护功能；4 .采用人工智能模糊控制算法，设定参数少，控制精度高，内带看 门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5 .可接无源远传压力表、有源电压及电流型压力变送器；6 . “010V”输出控制频率电压为DC 0-10V,也可设定为DCO-5V;7 .具有压力传感器零点和满度补偿功能；8 .具有定时自动倒泵功能；9 .具有第二压力（消防压力）设

3、定和控制功能；10 .具有缺水自动检测保护功能和外部输入停机保护功能；11 .系统补水控制时，具有超压自动泄水控制功能；12 .具有供水附属小泵控制功能，可设定小泵变频或工频模式；13 .具有可选的定时自动开、关机控制功能；14 .具有小流量水泵睡眠控制功能；15 .具有手操器功能，可手动调节输出电压来控制变频器的频率；16 .可代替电接点压力表进行上、下限压力控制；17 .具有分时分压供水控制功能，最多有六段时间控制；三、安装尺寸和接线端子说明1 .控制器外形尺寸：160mm 80mm 90mm2 .控制柜面板开口尺寸15ImmX75mm,面板卡入式安装。3 .使用环境为:无水滴、蒸汽、腐蚀

4、、易燃、灰尘及金属微粒的场所;4 .使用环境温度:-2(TC505 .相对湿度:95%;6 .额定工作电压:AC220V10%;7 .控制器额定功耗:=AC 5W;8 .控制器接线端子输出容量：3A/AC220V9 .面板及接线端子说明：TG3000型控制器面板示意图TNGN、天正变频供水/补水电脑控制器TG3000eL V+ INGNDDI2 DHOTOV CM2CM1 FWDTG3000AC220V B1 B2 B3 G1 G2 G3B13141516T718192021 222324-TG3000型控制器接线端子说明：N-AC 220V 零线L AC 220V 火线Bl-1#泵变频运行触

5、点B2-2#泵变频运行触点B33#泵变频（或4#泵工频）运行触点Gl-I#泵工频运行触点G2-2#泵工频运行触点GND信号地FwD-正转运行IN压力信号输入端DI2一停机信号输入0-10V DC O-IOV 输出G3-3#泵工频运行触点CMI-信号公共点1V+.远传压力表高端 GND-压力信号公用端 DIl-第二压力信号设定端 CM2信号公共点2四、操作面板指示及参数设定说明1 .面板及按键：PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。“编程”键 为参数设定键，”“和”“为两个数字加减键，在参数设定状态，”前进 ”键和后退”键为参数翻页键；在正常工作状态，”后退”键为显示方式转换键，用

6、来转换显示压力值和输出频率值。2 .工作状态指示灯三个泵工作状态指示灯PK P2、P3表示三台泵，当指示灯为绿色 时表示对应泵工作在变频方式，当指示灯为红色时，表示对应泵工作在 工频方式。当工作在第二压力（消防压力）状态时，AL指示灯显示绿 色；当缺水（停机）端子接通时，AL指示灯显示红色，同时控制器所有 输出控制都停止，直到缺水（停机）状态解除，控制器重新开始工作。 3.参数的设定正常运行状态下，按住“编程”键3秒，当显示窗口显示时松 开,S”键，进入参数设定状态，此时PV窗口显示参数项POO, SV窗口 显示当前参数项的值。“前进”键和“后退”为参数项翻页键，用来显 示不同的设定参数项；按

7、“或“”键改变当前参数项的值，改变后的 值将被自动存储在仪表的存储器中。当参数设定完成后，再按一下”编 程”键，仪表将返回正常工作状态下。此时如果P00=18,按“”和 键将直接改变当前的压力设定值（POl的设定值）。在第二压力（消防） 开关（DIl与CM2）闭合时，SV窗口显示的是第二设定压力。按“” 和”“键将直接改变当前的第二设定压力值，第二压力也可以在P02中 设定。4 .出厂默认值的设定断电状态下按住“编程”键不松手, 开机上电，当显示窗口显示时1秒后松开“S”键，仪表自动将所有参数设定为出厂默 认值。五、控制器参数列表及出厂默认值数明 参说3S 范围出厂默 认值参数说明POO参数密

8、码0-10018此数值为18时,可以对系统参数进行 修改，为其余值，则锁定所有参数项。POl当前压力设 定值0-2.5Mpa0.20第一控制压力或下限压力设定值P02第二压力设 定值O-2.5Mpa030第二控制压力、消防压力或动压设定 值P03泵工作方式1-1411-1#泵变频22#泵变频3 一变一 工,4-补水泄压,5-开关控制,6-1#与2# 循环,7-1#,2#,3#三台泵循环,8- 变两 工,9-一变三工Jd消防二工频,11- 变四工,12-1#与3#循环,13-2#与3#循 环,143#泵变频P04变频分工频 时间设定0.1-5 秒0.2用于两泵或三泵循环软启动时，变频 切换到工频

9、的时间设定P05欠压加泵时 问0-250 秒20多泵启动时，欠压启动下台泵的时间P06超压减泵时 间0-250 秒15多泵运行时，超压减泵的时间P07输出电压选 择1-21I-O-IOV 2VP08输入传感器 类型1-211-0-5 V2 l-5V(4-20mA)P09传感器量程 选择0.6,1.0.1.6, 2.5 MPa1.00.6Mpa, 1.0MPa, 1.6MPa,2.5MpaPlO传感器零点 校正O-OJMPa0.00填入传感器零压时仪表PV窗口显示 的数值Pll传感器满度 校正0-50%12%满量程的修正百分比（0-50%）P12定时换泵设 定0-100不换泵I-定时换泵 （P0

10、3=I,2,6,7,12,13定时换泵功能有 效）P13定时换泵时 间1-100 小时12定时换泵时间设定P14换泵剩余时 间显示1-100 小时12显示离换泵还剩多少时间，不能设定。P15手动输出频 率控制0-50Hz0P18=l时，手动控制 010V”输出 频率大小P16增益系数0-10018调节系统跟踪压力误差的速度P17抑制系数O-I(X)18用于控制系统压力的稳定性P180 IoV 输 出控制选择0-100输出频率自动控制 1输出频率手动控制P19压力测量滤 波系数0-200补偿压力表指针抖动造成的测量值不 稳定，值越大，补偿效果越明显P20泄压偏差限0-0.5MPa0.02P03=

11、4时，当测量压力=(P01+P20) 三秒时，控制B2(P2)触点接通，当测量压力(P01+P20)两秒,B2(P2)触点 断开P21上限压力设 定值0-2.5Mpa0.3PO3=5时，当测量压力P01三秒时， BI(Pl)接通；当测量压力=P21两秒， Bl(Pl)断开;当测量压力=(P21+P20) 两秒，B2(P2)接通，当测量压力=P2I 时，B2(P2)断开。P22补水泵睡眠 频率0-50Hz0P22=0时无睡眠功能。P220时，当输出频率5分钟以上仍 然=P22,则将“010V“鼠零，RUN 信号断开。当(POl-测量值)=0.05时, 垂新接通RUN信号，启动010V”P23附属

12、小泵控 制0-20P23=0 ,无附属小泵。P23=l且P03=l,2,6,8时,附属小泵变 频。当系统只有一台变频主泵工作， 且工作频率=P24 5分钟后，关闭变 频主泵，接通小泵变频接触器(B3 继电器)，启动小泵变频工作。当小泵 达到50Hz后延时P05秒，压力还达 不到设定值，则关闭小泵，重新启动 主泵变频工作。P23=2且P03=l,2,6,8时、附属小泵工 频。当系统只有一台变频主泵工作， 且工作频率=P24 5分钟后，关闭变 频主泵，接通小泵工频接触器(G3), 以POl为低压，P21为高压，进行压 力控制，如果匚频小泵运行P05秒后 仍然达不到POl.压力值，则关闭工频 小泵，

13、启动变频主:泵。P24附属小泵最 低工作频率0-50Hz10当变频主:泵工作频率v=P24时，并且 工作5分钟后，切换为附属小泵工作 模式P25缺水保护最 小庆力0-0.2MPa0.05系统运行中，当测量压力=P25,并且 运行时间=P26时,认为系统缺水或 泵故障，控制器切断所有输出.PV窗 口交替1秒显示故障代码Erl和测量 值P26缺水保护时 间设定0-25（）（X5 秒）0P26=0,无缺水保护功能。P260有缺水保护功能。参数中每个 数值代表5秒钟P27上限保护压 力0-2.5Mpa1.0超过上限保护压力，控制器所有输出 断开，直到测量压力恢复P28睡眠等待时 问0-250（X5 秒

14、）12超压进入睡眠状态的等待时间，每个 单位时间为5秒P29最低输出频 率0-50Hz0用于控制水泵的最低转速P30uO-IOVm 输出控制选 择0-100正向控制1反向控制P31睡眠重新起 泵偏差0-0.2MPa0.02睡眠后当前压力（P01-P31）时重新起 动水泵工作P32定时开关使 能（）-20P32=l时，定时定压供水P32=2时，分时段分压供水LlO第一开机时 间时:分（06 ： 00 ）HlO第一关机时 间时:分（07： 30 ）L20第二开机时 问时:分（08 ： 00 ）H20第二关机时 间时:分（09 ： 00 ）L31第三开机时 间时:分（10 ： （X）H3I第三关机时

15、 问时:分（11 ： 30 ）P39系统当前时 钟08： 30： 00时：分：秒（翻到此页时“P39 ”不 显示，只显示当前时间，并不断刷新， 按加键更改小时，按减键更改分钟， 秒位不改动，改动完成的数据直接存 入存储器中）,上电初始化时设定为 08： 30： （X）L41第四开机时 间时:分（12： 00 ）H4I第四关机时 问时:分（13： 30 ）L51第五开机时 间时:分（14： 00 ）H5I第五关机时 间时:分（15 ： 00 ）L61第六开机时 间时:分（16： 30 ）H61第六关机时 间时:分（17： 30 ）P46第一时段压 力值O-2.5MPa0.2MPa第一开机时段的供

16、水压力设定值P47第二时段压 力值0-2.5MPa0.2MPa第二开机时段的供水压力设定值P48第三时段压 力值（）-2.5MPa0.2MPa第三开机时段的供水压力设定值P49第四时段压 力值（）-2.5MPa0.2MPa第四开机时段的供水压力设定值P50第五时段压 力值0-2.5MPa0.2MPa第五开机时段的供水压力设定值P51第六时段压 力值O-2.5MPa0.2MPa第六开机时段的供水压力设定值六、控制器参数功能详细说明POO.一参数修改密码。当POo=I8时，所有的参数和设定值均可修改，当Poo18时， 参数和设定值只能查看，不能修改。POl-压力设定值，也称第一压力设定值或下限压力

17、设定值。当P035时，POI就是系统当前的压力设定值,可在POl中设定 或在运行状态直接在控制面板用“和“”键直接设定。当PO3=5时， 此值为下限压力设定值。P02第二压力设定值，也称消防压力或动压设定值。当外部输入信号端子DIl与CM2闭合超过2秒，则当前系统控 制的设定压力值即变为P02的值，此时可在控制面板上直接用“和“ ”键进行修改，修改后的数值直接存入P02参数项中。当外部输入信 号端子DIl与CM2断开后，控制面板上的设定压力值又重新变回POl 的压力设定值。P03-一泵工作方式。TG3000型，P03可选择1-14。 错误的选择 此参数，将导致外部输出控制继电器动作混乱！通过P

18、03参数的改变，控制器可以控制单台或多台泵工作在不同 的工作方式：P03=l,2,为一用一备工作模式，Bl和B2 （或Pl和P2）互为备用泵。 当P12=l时，Bl和B2 （或Pl和P2）按照P13中设定的时间定时相互 轮流接通工作。P03=3,为一台变频泵加一台工频泵工作模式。此时系统定义BI（PI）为 变频泵，B2 (P2)为工频泵。当Bl(PI)工作频率达到50HZ后，延时 P05秒的时间，如果测量压力值仍然达不到系统设定值，则工频直接启 动B2(P2)泵投入系统运行，B2(P2)泵投入运行后，系统靠调节Bl(Pl) 泵的工作频率来稳定系统压力。如果系统出现超压，则将B2(P2)泵关掉，

19、 仍然靠调节Bl(PI)泵的工作频率来稳定系统压力。P03=4,是为锅炉补水或换热机组补水设计的工作模式。此模式下系统 定义Bl(PI)为变频补水泵，B2 (P2)为超压泄水电磁阀控制端子。当 测量压力=P01(或P02)+P20时，B2 (P2)接通，控制泄压电磁阀开启 进行泄水。当测量压力二P0l(或P02)时，B2 (P2)断开，泄压停止。 P03=5,为开关位式控制模式。这种工作模式下，定义Bl(PI)为工频补 水泵，B2 (P2)为超压泄水电磁阀控制端子。此时SV压力设定值窗口 显示的设定值为P21上限压力设定值。此工作模式下，系统以POl为下 限压力，P21为上限压力，代替电接点压

20、力表进行压力控制。当测量 压力V=POI时,延时2秒，BI(PI)接通；当测量压力=P21时，Bl(Pl) 断开；当测量压力=P21+P20时，B2 (P2)接通，控制泄压电磁阀开启 进行泄水；当测量压力v=P21时，B2 (P2)断开，停止泄压。P03=6,为两泵循环软启动控制模式。在此工作模式下，系统定义Bl、 B2为两台泵变频工作端子，Gl、G2为两台泵工频工作端子。此模式下 系统上电工作时，先接通BI,启动1#泵变频工作。当1#泵变频工作在 50HZ时，延时P05秒，如果测量压力仍然达不到设定值，则将BI断开， 接通Gl,将1#泵由变频状态转换为工频工作状态，延时3秒，接通B2, 启动

21、2#泵进行变频工作。当系统超压时，当2#泵变频工作在OHZ时， 延时P06秒，系统仍然超压，将Gl断开，切断1#泵工频，由2#泵进行 变频调节保持系统的压力稳定。P03=7,为三泵循环软启动控制模式。在此工作模式下，系统定义Bl、 B2、B3为三台泵变频工作端子，Gk G2、G3为三台泵工频工作端子。 此模式下系统上电工作时，先接通Bl,启动1#泵变频工作。当1#泵变频 工作在50HZ时，延时P05秒，如果测量压力仍然达不到设定值，则将 Bl断开，接通GL将1#泵由变频状态转换为工频工作状态，延时3秒， 接通B2,启动2#泵进行变频工作。当2#泵变频工作在50HZ时，延时 P05秒，如果测量压

22、力仍然达不到设定值，则将B2断开，接通G2,将 2#泵由变频状态转换为工频工作状态，延时3秒，接通B3,启动3#泵 进行变频工作。当系统超压时，按先起先停的原则，逐个停掉工频泵， 最后保留一台泵变频工作。当系统欠压时，再按顺序逐个启动没投入工 作的泵。P03=8,为一台变频泵、两台工频泵的工作模式。在此工作模式下，系统 定义Bl为变频工作泵，Gl、G2为两台工频工作泵。当Bl工作频率达 到50HZ后，延时P05秒的时间，如果测量压力仍然达不到系统设定值， 则接通Gl直接启动1#工频泵投入运行，当Bl工作频率达再次到50Hz 后，延时P05秒的时间，如果测量压力仍然达不到系统设定值，则接通 G2

23、启动2#工频泵投入运行，系统靠调节Bl泵的工作频率来稳定压力。 如果系统出现超压，则先关闭1#工频泵，然后关闭2#工频泵。P03=9,为一拖四模式：一台变频泵、三台工频泵的工作模式。在此工作 模式下，系统定义Bl为变频工作泵，Gl、G2、G3为三台工频工作泵。 当Bl工作频率达到50HZ后，延时P05秒的时间，如果测量压力仍然 达不到系统设定值，则接通Gl直接启动1#工频泵投入运行，当Bl工 作频率达再次到50HZ后，延时P05秒的时间，如果测量压力仍然达不 到系统设定值，则接通G2启动2#工频泵投入运行，如果三台泵满负荷 运行，延时P05秒后，测量压力仍然达不到设定值，则接通G3,启动3#

24、工频泵投入运行。如果系统出现超压，则先关闭1#工频泵，然后关闭 2#工频泵，最后关闭3#工频泵。P03=10,为两台工频泵，一用一备消防工作模式。在此工作模式下，Gl、 G2定义为两台工频泵，Gl为主泵，G2为备用泵。B3定义为泄压电磁阀控制端子，G3定义为报警输出端子。正常工作状态下，DII端子没有 信号输入，PV窗口显示P02消防压力值。系统以POl为低压，P02为 高压，以主泵Gl控制系统的压力。如果测量压力V=PoLGl接通，启动 主泵工作，如果测量压力=PO2,G1断开，停止主泵。如果测量压力P02, 则接通B3进行泄压。如果测量压力=P02,则泄压停止。当DIl与CM2 端子闭合超

25、过2秒，即有消防信号输入时，则立即启动Gl消防工频泵， 超压也不泄水，G3报警端子接通，Dn信号撤掉也不停泵。在此状态下 如果P05秒钟后测量压力=P01,则认为主泵故障或启动失败，则将G2 端子同时接通，启动备用泵投入工作。这种状态下DI2端子有停机信号输 入也认为无效，只有将控制器电源停掉才能解除此状态。P03=ll,为一拖五模式：一台变频泵、四台工频泵的工作模式。在此工 作模式下，系统定义Bl为变频工作泵，Gl、G2、G3、B3为四台工频 工作泵。当Bl工作频率达到50Hz后，延时P05秒的时间，如果测量 压力仍然达不到系统设定值，则接通Gl直接启动1#工频泵投入运行， 当Bl工作频率再

26、次到50Hz后，延时P05秒的时间，如果测量压力仍 然达不到系统设定值，则接通G2启动2#工频泵投入运行，以此类推。 如果5台泵投入运行后系统出现超压，则先关闭1#工频泵，然后关闭 2#工频泵，依次最后关闭4#工频泵。P03=12,为1#泵与3#泵两泵循环软起动工作模式，参照P03=6 P03=13,为2#泵与3#泵两泵循环软起动工作模式，参照P03=6. P03=14,为3#泵单泵变频工作模式，参照P03=lP04变频泵切换为工频泵的时间。当P03=6,7时，控制器的控制模 式为两泵或三泵循环软启动控制模式。在此模式下，当变频泵工作到 50Hz时，如果此时系统压力达不到设定值，则要将变频泵切

27、换成工频 泵，此切换过程的时间长短，由P04所设定的时间来控制。根据泵功率 的大小，通常此时间在0.2-1秒之间设定。P05欠压加泵时间。当P03=3,6,7,8,9,ll时，此参数有效。当一台泵 工作时，如果压力达不到设定值，启动下一台泵时，间隔的时间为P05o -12-P06超压减泵时间。当P03=3,6,7,8,9,ll时,此参数有效。当多台泵 工作时，系统超压减泵时，间隔的时间为P06oP07一一输出电压选择。控制变频器工作频率的电压信号。有0-5V和 O-IOV两种输出选择，以适应不同品牌变频器频率输入的要求。P08输入传感器类型选择。控制器可以接受三种类型的压力传感器 输入信号。P

28、08=l时，可以直接接入无源的远传压力表，或有源输出的 0-5V电压输出型压力变送器。要接O-IOV输出型压力变送器需在订货 时特别说明。如果要接4-20m （15V）的电流型压力变送器，需P08=2,此 时还需在压力信号输入的两个端子（IN和GND）之间外接一个250欧姆 /0.5W的精密电阻，或在订货时直接由厂家在控制器内部加上。如果要接O-ZOmA的电流型压力变送器，需P08=l,此时还需在压 力信号输入的两个端子（IN和GND）之间外接一个250欧姆/0.5W的 精密电阻，或在订货时直接由厂家在控制器内部加上。P09-传感器量程选择。控制器可接入不同量程的压力传感器，此值 要与外接传感

29、器的最大量程一致，否则，会造成测量压力与实际压力不 符。P1O传感器零点校正。一般在接入压力变送器时，此值无需校正。 但在接入远传压力表时，一般情况下零点压力值会有误差，此参数就是 为了消除零点误差。Pll传感器满度校正。当实际压力与控制器测量压力有误差时，用 Pll来修正此误差。此参数修正的是控制器满量程的百分比值。P12 定时换泵设定。当P03=126,7/2,13且P12=l时,定时换泵功能有效。P13定时换泵时间。P14定时换泵剩余时间。当定时换泵功能有效时，此参数用来显示 离换泵还剩多少时间，只能察看，不能修改。P15手动输出频率控制。当P18=1时，控制器的频率控制输出电压 受P1

30、5的数值大小控制。P16增益系数。控制系统跟踪压力误差的速度。此值越大，控制器” -13-010V”输出调节的幅度越大，跟踪压力变化的速度也越快，易产生超 调。P17抑制系数。用来调节系统压力稳定程度的参数。数值越大越稳 定性越好。当PW=O时，控制无抑制效果，系统压力波动较大。P18一 O-IOVw输出控制选择。P18=0,w O-IOVw输出受控制器自 动控制，P18=l, 010V”输出受P15值控制。当PI8=1时，退出设定 状态后，PV窗口显示的值就是P15的值，按“”和“键可直接改变当 前”010V”电压的输出值，从而手动改变变频器的运行频率。P19压力测量滤波系数。用于补偿远传压

31、力表或压力变送器测量值 抖动造成的测量值不稳定。数值越大，补偿效果越明显。P20泄压偏差限。当P03=4、5时，此值为泄压偏差上限值。当系 统压力超过设定的压力上限，超过的偏差值=P20时，控制B2 （P2） 端子接通，控制泄压电磁阀产生泄压动作。P2L-上限压力设定值。当P03=5时，控制模式为位式控制，模拟 电接点压力表控制方式，P21为此控制模式的上限压力设定值。 P22补水泵睡眠频率。P22=0时无睡眠功能。P220时,当。10V” 输出频率值5分钟以上仍然=P22,则认为系统不缺水或需水量很小， 此时控制器将关闭变频器，停止供水。当（PoI-测量值）=0.05时，重 新启动变频器开始

32、供水。P23附属小泵控制。P23=0时,无附属小泵功能。当P03=l,2,6且 P23=l时，附属小泵为变频控制。当系统只有一台变频主泵工作，且工作 频率=P24,潮5分钟后，关闭嫩主泵，接通小泵变频接触器（B3）,启 动小泵变频工作。当小泵工作频率达到50Hz后延时P05秒，压力还达 不到设定值，则关闭小泵，重新启动主泵。当P03=l,2,6且P23=2时， 附属小泵为工频控制。当系统只有一台变频主泵工作，且工作频率 =P24,延时5分钟后，关闭变频主泵，接通小泵工频接触器（G3）, 以POI为低压，P21为高压，进行位式（高低）压力控制。如果工频小泵 运行P05秒后仍然达不到POl压力值，

33、则关闭工频小泵，重新启动变频 主泵投入工作。在此工作模式中，定义B3端子为变频小泵控制端，G3端子为工频小 泵控制端。P24 附属小泵最低工作频率。在系统运行中当变频器的工作频率低 于P24所设定的频率下限5分钟后，认为系统不缺水或用水量很小。 P25缺水保护最小压力。系统运行中，当测量压力v=P25,并且运行 时间=P26时,认为系统缺水或泵故障，控制器切断所有输出,PV窗口交 替1秒显示故障代码Erl和测量值。此时只有将控制器电源关掉才能退 出此状态，重新运行。P26缺水保护运行时间设定，与P25配合使用。P26=0无缺水保护 功能。P26参数的每个时间值代表5秒钟。P27上限保护压力，超

34、过上限保护压力，控制器所有输出断开，直到测量压 力恢复。P28睡眠等待时间，超压进入睡眠状态的等待时间，每个单位时间为5秒。 P29最低输出频率设定。用来保证水泵的最低转速。P30 0IOV”输出选择控制，用来控制模拟输出为正控制或反控 制。P31 睡眠后重新起泵的压力偏差，睡眠后当前压力(P0I-P31)时重新起泵。 P32-定时开关机控制。P32=l,有定时开关机控制功能。Ll第一开机时间Hl第一关机时间L2第二开机时间H2第二关机时间L3第三开机时间H3一第三关机时间P39系统当前实时时钟。七、巡检功能的实现过程：(普通控制器不具备此功能) 当巡检时间到来时，首先将控制面板上的压力设定值

35、变成消防压力设定值P02的值，然后判断P03的数值：如果P03=l,先将G3接通30秒报警，然后断开。接通Bl,接通RUN, 启动”。IOV”，P28开始倒计时。接通B3,控制电磁阀泄水30秒，断 开B3然后，切断” 010V”，切断RUN ,断开Blo 3秒钟后，接通B2, 接通RUN,启动 010V”，P28开始倒计时。直到测量值=P02或P28-15-计时时间到，接通B3, 30秒后，断开B3。然后，切断” 010V”，切 断RUN ,断开B2。将压力设定值改回POl,重新按原来的设定参数运行。 P27重置设定值。如果P03=2,先将G3接通30秒报警，断开。接通B2,接通RUN,启 动

36、”。10V”，P28开始倒计时。直到测量值=P02或P28计时时间到， 接通B3,控制电磁阀泄水30秒，断开B3。然后切断”。10V”，切断 RUN,断开B2o 3秒钟后，接通Bl,接通RUN,启动 010V”，P28开始 倒计时，直到测量值=P02或P28计时时间到，接通B3,30秒后，断开 B3o然后切断”。10V”，切断RUN ,断开Blo将压力设定值改回 POl,重新按原来的设定参数运行。P27重置设定值。如果P03=3,先将G3接通30秒报警，断开。切断”。10V”，切断 RUN ,断开Blo接通B2,P28开始倒计时，如果测量压力=P02,接通B3 泄压电磁阀，当P28运行时间到，

37、则断开B2,断开B3。3秒钟后，将压 力设定值改回POl,重新按原来的设定参数运行。P27重置设定值如果P03=8,先将G3接通30秒报警，断开。切断” 010V”，切断 RUN ,断开BU 3秒后接通Gl, P28开始倒计时，如果测量压力=P02, 接通B3泄压电磁阀，当P28运行时间到，则断开Gl.o断开B3。5秒 后接通G2, P28开始倒计时，如果测量压力=P02,接通B3泄压电磁阀， 当P28运行时间到，则断开GZ,断开B3。3秒钟后，将压力设定值改 回POl,重新按原来的设定参数运行。P27重置设定值如果P03=10,先将G3接通30秒报警，断开。接通Gl,当测量压力 =P02时，

38、接通B3,当P28的运行时间到，断开Gl,断开B3. 5秒钟后， 接通G2,当测量压力=P02时，接通B3,当P28的运行时间到，断开 G2,断开B3。将设定值改回POl, P27重置设定值.在上述巡检过程中，如果在泵运行P28时间后，测量压力达不到 P02,巡检完成后，间隔2秒，不断接通和断开G3,同时在PV窗口间 隔1秒轮流显示Er2和测量值，直到断电。在此过程中，控制器所有的 其他功能不受影响。正在巡检时，将定时换泵功能屏蔽掉。八、控制器显示故障代码说明ErO一运行过程中，当测量值=P09时，PV窗口间隔1秒交替显示测 量值和ErO,表示测量数据有误或传感器断线。Erl系统运行中，如果P

39、260,当测量压力=P25,并且运行时间=P26 时,认为系统缺水或泵故障，控制器切断所有输出,PV窗口交替1秒显示 故障代码Erl和测量值，此时只有将控制器电源关掉才能退出此状态。Er2在巡检过程中，如果在泵运行P28时间后，测量压力达不到P02, 巡检完成后，间隔2秒，不断接通和断开G3,同时在PV窗口间隔1 秒轮流显示Er2和测量值，直到断电。在此过程中，控制器所有的其他 功能不受影响。九、外部输入端子功能说明：DIl第二压力/消防信号输入端。当Dll与CM2端子闭合超过两 秒钟后，压力设定值即变为第二压力设定值P02,此时也可在面板上更改 此值并存储。断开后，设定值恢复为第一压力设定值

40、，并可在面板上直 接更改并存储。DI2停机信号(或缺水检测当DI2与CM2端子闭合超过两秒 钟后，控制器所有的输出都关闭，包括“010V”输出。设定与测量显示 都正常。输出关闭的顺手为先关” 0IOV ” 3秒，关RUN(CM 1, FWD)2秒， 关变频泵继电器，最后顺序关闭工频继电器(先起先停)，中间间隔2 秒。S(P02-P01)=0.2MPa H, DI2停机信号无论闭合与否，控制器 都不停机，保证有消防状态时，控制器不停机。上电时，先检测DI2状 态，如果处于闭合状态,输出都不动作,其他正常。当DI2断开两秒后， 控制器开始动作。十、系统当前时间的调整：按住“编程”健，当显示窗口显示

41、时松开“编程”键，进入 参数设定状态，按一下”后退键，此时显示窗口显示的六位数字即为当 前系统时间，按“修改小时，按“键修改分钟，秒位不能修改。时 间修改完成后，按一下“编程”键退出时间设定状态。定时自动开关机功会是控制器的可选功能，不是每台控制器必备的功能。用户如果 需要此功能，可在订货时与生产厂家说明。当系统处于定时关机状态时，显示器窗口显示当前的系统时间，同 时四个指示灯闪烁，表示处于定时关机状态。定时关机状态下，可以进 入参数设定状态，通过修改P32=0,可以取消定时状态。如要进行手动 临时开机，可按住前进”键3秒钟，当显示时松开，系 统处于临时开机状态。此时再按住前进”键3秒，当显示

42、 时松开，系统又处于定时关机状态。法蕾：欠湾当的，时,“树”罐才有 此功版十一、控制器端子与部分变频器端子连接表TG3000 端子及编号天正三肯SANKEN台达DELTAABBK$100富士RlJl安邦信MB11WN康沃COWO西门子SH30FWD5FWDDIlFWDAGNDFWDRUNRDDINl(5)CMl4COMIOlDCMAIlCNCOMCMISO (9)CM212GNDACMACMDCOMlIlGNDGNDANl-(4)“。 IOVm11AIlVRFlAVIDIl12VSVIlAN1+(3)注意：请把变频器模拟输入设为()-l()V,起停及频率控制设为外部端子控 制方式，变频器停机方式设为自由停车注意事项：1.两泵或三泵循环软起动的控制接触器之间接线时要进 行互锁制。2、当控制器驱动的接触器触点电流超过60A时，控制器和 接触器之间要加中间继电器或小接触器进行驱动，否则当 大功率接触器动作时，会对控制器产生强烈的电磁干扰， 产生无法预料的误动作。3、定时开关机功能.分时段分压供水功能及巡检功能为控 制器的可选功能，普通控制器不具备此两项功能，需要在 订货时特别说明。4.由于产品在使用中不断地进行升级和完善，如本使用手-18-册中个别参数或说明与实际产品不符，恕不另行通知，均 以实际产品为主或向经销商及厂家咨询。
