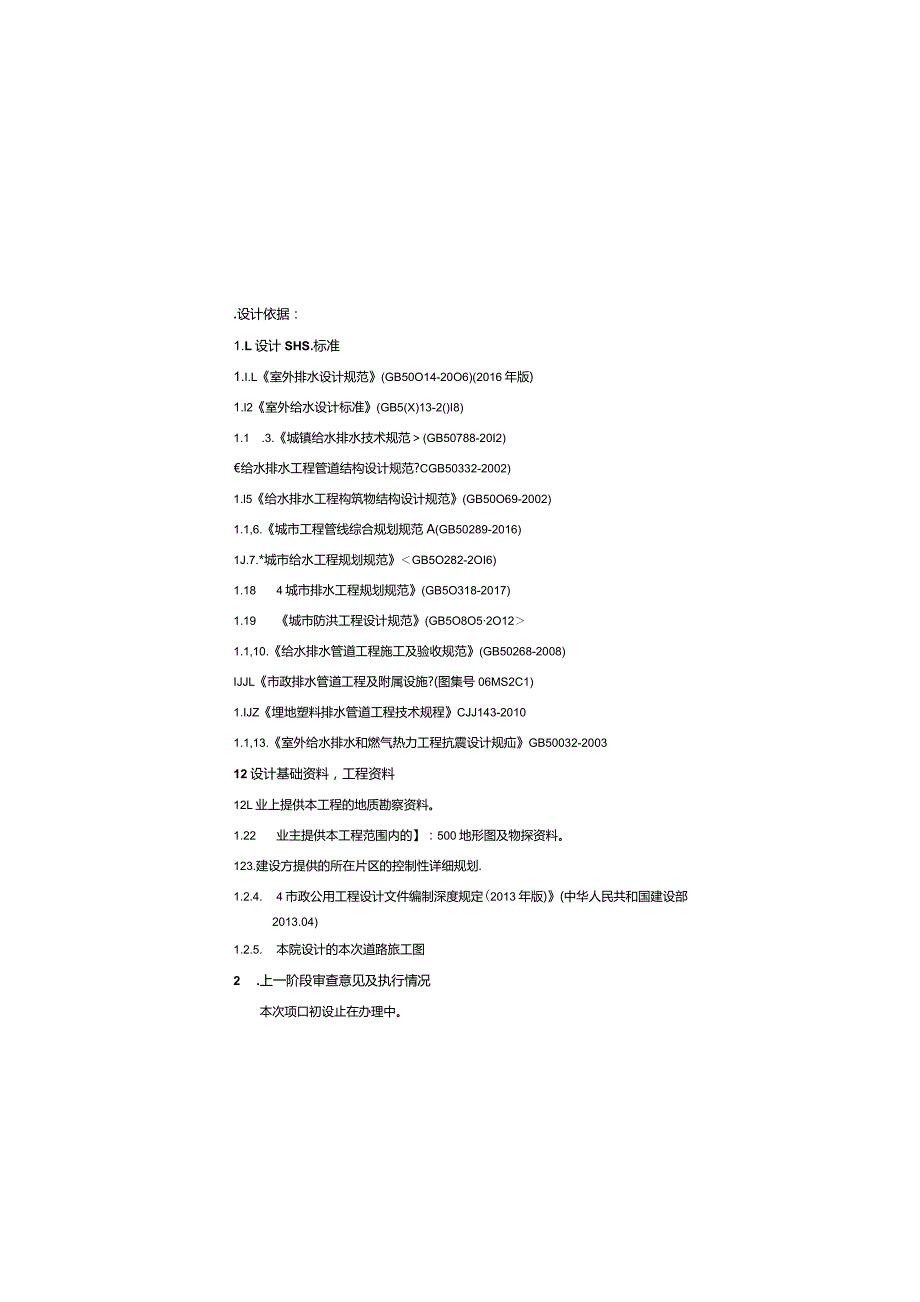

1、.设计依据：1.L设计SHS.标准1.I.L室外排水设计规范(GB50O14-20O6)(2016年版)1.l2室外给水设计标准(GB5(X)13-2()I8)1.1 .3.城镇给水排水技术规范(GB50788-20I2)给水排水工程管道结构设计规范?CGB50332-2002)1.l5给水排水工程构筑物结构设计规范(GB50O69-2002)1.1,6.城市工程管线综合规划规范A(GB50289-2016)1J.7.*城市给水工程规划规范GB5O282-2OI6)1.18 4城市排水工程规划规范(GB5O318-2017)1.19 城市防洪工程设计规范(GB5O8O52O121.1,10.给
2、水排水管道工程施工及验收规范(GB50268-2008)IJJL市政排水管道工程及附属设施?(图集号06MS2C1)1.IJZ埋地塑料排水管道工程技术规程CJJ143-20101.1,13.室外给水排水和燃气热力工程抗震设计规疝GB50032-200312设计基础资料，工程资料12L业上提供本工程的地质勘察资料。1.22 业主提供本工程范围内的】：500地形图及物探资料。123.建设方提供的所在片区的控制性详细规划.1.2.4. 4市政公用工程设计文件编制深度规定(2013年版)(中华人民共和国建设部2013.04)1.2.5. 本院设计的本次道路旅工图2 .上一阶段审查意见及执行情况本次项口
3、初设止在办理中。排水施工图设计说明3 .工程概况及设计范围3.1 .工as本*吸木欢设计文化旅游服务基础设施建设项口（一期）-游客服务中心道路工程（以下简称本工程）是连接场镇地块之间的道路，同时也是构成附件地块间的骨架道路网络。3.2 工程设计内容施Bl本次设计范IH为江津区四面山文化旅游服务基础设施建设项目（一期）-游客服务中心道路工程排水施工图设计，包括沿线排水管道等设计。4 .排水系统#况4.1 现状概况拟建道路为新建道路，道路设评范围内暂无排水管道系统.道路两侧建设地块已进行/平场设计，现状排水为散排.4.2 ff2KWMt本次设计道路雨水管道采用单侧布置，污水管道采用单侧布置，根据道

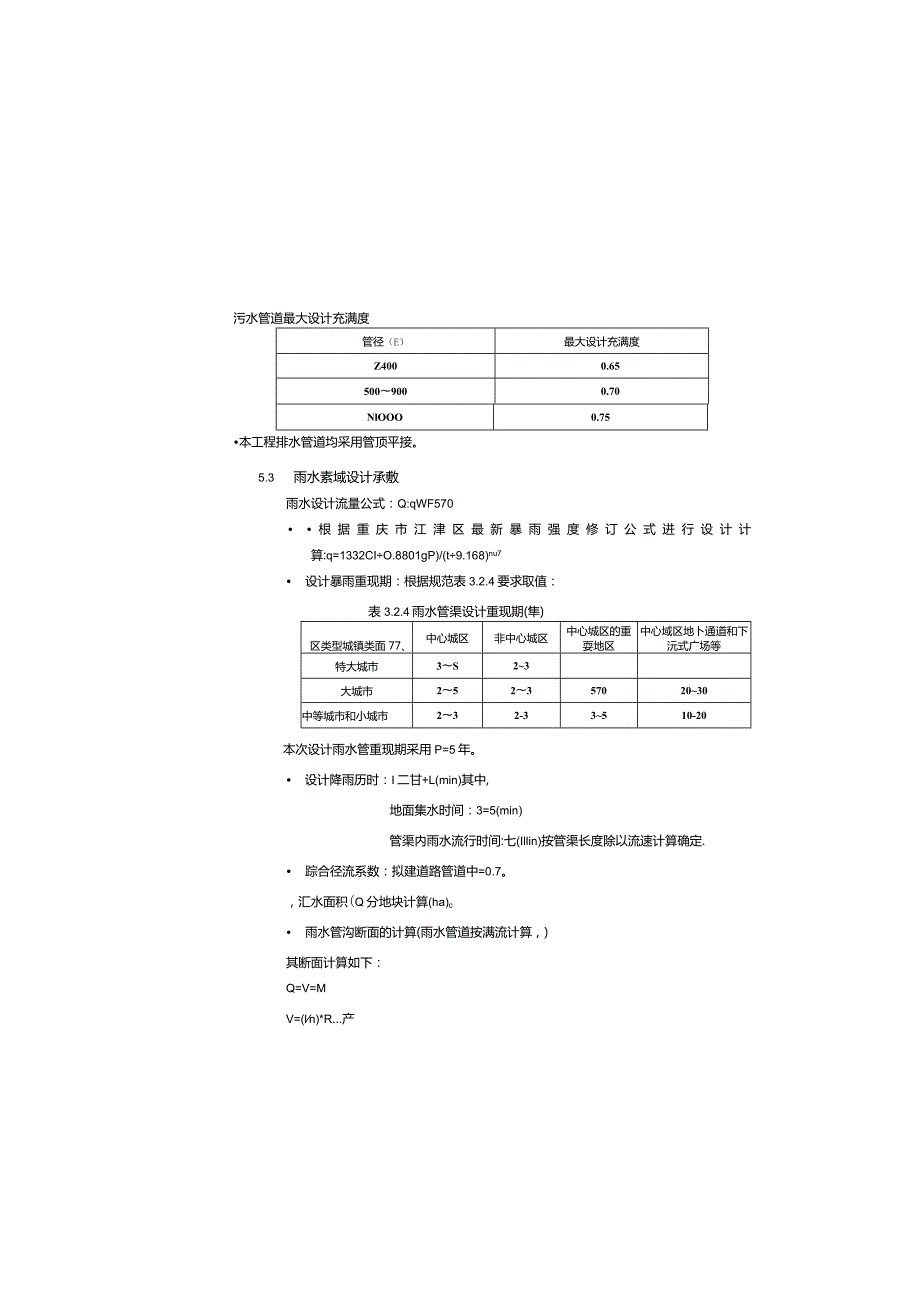

4、路两侧地块开发需求，适当预留排水过街预留管道.本工程拟建雨水管道息长约482m,管径规模为DN40O；设计污水管总长约487m,管径规模为DN40O:5 .设计标准及基本参数5.1 持水体制本工程排水体制采用雨、污水分流制。5.2 基本设计绒雨水管道按满流设计：污水按非满流设计其最大设计充满度按下表：污水管道最大设计充满度管径（E）最大设计充满度Z4000.655009000.70NlOOO0.75本工程排水管道均采用管顶平接。5.3 雨水素域设计承敷雨水设计流量公式：Q:qWF570 根据重庆市江津区最新暴雨强度修订公式进行设计计算:q=1332CIO.8801gP)/(t9.168)nu7
5、 设计暴雨重现期：根据规范表3.2.4要求取值：表3.2.4雨水管渠设计重现期(隼)区类型城镇类面77、中心城区非中心城区中心城区的重耍地区中心域区地卜通道和下沅式广场等特大城市3S2357。3。50大城市25235702030中等城市和小城市232-33510-20本次设计雨水管重现期采用P=5年。 设计降雨历时：I二甘+L(min)其中,地面集水时间：3=5(min)管渠内雨水流行时间:七(Illin)按管渠长度除以流速计算确定. 踪合径流系数：拟建道路管道中=0.7。，汇水面积(Q分地块计算(ha)c 雨水管沟断面的计算(雨水管道按满流计算，)其断面计算如下：Q=V=MV=(ln)*R产
6、Q：雨水设计流量(/E):Vs南水设计流速(m/s)?A:过水断面面积(才);n：粗糙系数，对钢筋碎圆管取f0014;对塑胶管取n:0.010;R：水力半径5)；I：水力坡度n5-4.污水系箫设计参数污水量计算：木设计污水管道管径根据规划管径，并按综合生活污水量计算，综合生活污水量计算以当地综合生活用水标准为基础，考虑本工程建筑的排水设施水平较高，排污系数按90%考虑根据空外给水设计规范3综合生活用水定额取250以人.d,计算人口以最新的控制性洋细规划为准分流制污水管道设计流量计算公式：Qiiiax-QavcXKsXKz(L/S)式中Wax：设计污水流量(L/S)-最高日最高时污水秒流量。Qa
7、ve:平均日平均时污水流量(L/S),根据综合污水量标准q计算QaVC=qX流域计算人口数(人/(243600)(L/S)q:城市综合供水量标准X90%(L/Cap.d)瞌：雨水渗入量系数，取LlKz：总变化系数，按下表取值表2,4.1总变化系数表事水平均日流住/sfl51540701002005001000之变叫手Jr,一2.32.01.81.71.6L51.41.3污水管道水力计算Q-AXV式中：Q一污水干管设计流量,m3/s；A一水流过水断面而积，成?V-流速，in%：21吁5水力计算采用谢才曼宇公式式中：V-流速，m/s：R水力半径，ID；I-水力坡降：5一管材粗糙系数：根据污水量计算
8、和水力计算，结合甲方意见和现场实际情况。污水管道设计管径为DN30CTDN如Onlnu污水管道的流速5ras,最小排水坡度3。&雨水系统设计6.1. 平面彼计拟建道路终点起点处至起点段，设计雨水管道由两端向中间南北路敷设，最终接入下游南北路设计雨水管道系统。设计雨水管道敷设于东侧车行道下.距离道路路缘石2.5IIlII62纵断面设计雨水管管道坡向与道路坡向基本一致，最小坡度0.003,基本能确保在设计流量范围内雨水管道流速大于0.75ms并小于5ms（非金属管道最大设计流速经过试验验证可适当提高，63水力计算根据规划，本工程污水管管径均为DN40M7.污水系观设计7.1. 平面设计拟建道路终点
9、起点处至起点段，设计污水管道由两端向中间南北路敢设，最终接入下游南北路粒计污水管道系统设计污水管道敷设于西侧车行道下，距离道路路绿石1,断。72飘断面设计污水管管道坡向与道路纵坡基本一致，最小坡度0.003,能确保在设计流量范用内污水管道流速大于0.6rs并小于5m/s73水力计算本工程污水管段服务面积较小，为不计算管段，采用市政用最小d400污水管.8.管材、基础、接口及附属构筑物84.管材及断面形式根据2004年中华人民共和国建设部发布的建设部推广应用和限制禁止使用技术（第218号）的公告及2009年重庆市建设委员会颁发的关于重庆市建设领域限制、禁止使用落后技术的通告（2019年版）的精神
10、，本设计优先采用国家推广的化学建材技术。（.1）雨水口连接管采用增强聚丙FRIT模压管（SN8）QC2d400W管径增强聚丙烯（FRPP）模压排水管管材的外观质量及尺寸应符合现行国家产品标准的质量要求，产品质量参数洋标准图集06MS201-252页，钢筋混凝土管应符合混凝土及钢筋混凝土排水管（GBzTI1836-2009）的规定。管材的外现质量及尺寸应符合现行国家产品标准的质量要求。本工程中所标注管道大小均指管道内径。8-2.接口（1）增强聚丙烯叫PF模压排水管采用承插橡胶圈接口O83SWCI）增雄聚丙烯FRPP模压排水管管采用砂垫层基础；钢筋混凝土管管道基础采用混凝土带状基。(2)砂垫层基础
11、详大样图。34检查井(I)管道交汇处、转弯处，管径或坡度改变处、跌水处以及直跷管段上每隔一定距离设置检查井。排水检查井跌水高度大于LOin时采用阶梯式跌水井或竖槽式跌水井。(2)排水检查井采用混凝土现浇拮构，做法参照国冢标准图集OGMS201-3,井筒内空直径为700(3)为加强地下设施检查井的管理，保护行人、车辆的安全，在检杳井井萧丢失，损坏的情况下，诚少车辆和人身事故十检查井应具有防坠落安全措施，本设计检查井安装安全网，做法详大样图e检查井井Ifc采用800*800沉入式不情钢井IL应具有防康功能.井盖应有雨水，污水字样，并标注建成年代等.按其承载能力，人行道上表层井点最低选用C250类型
12、，次十道和支路车行道上表层井盖最低选用D4W类型。爬梯采用球眼铸铁成品。(4)位丁路面上的井盖，宜与路面持平；位于绿化带内的井盖，不低于地面。人行道上井盖外观宜与人行道铺装相一致。8.5+南水口(D本工程采用碎砌块偏沟式单算雨水口，雨水算为球墨铸铁材质成品，也可根据当地普遍采用地材选用.本次设计按单算雨水口进行计算、布设雨水口。L0%的坡度接入临近雨水椅查井。(3)道路竖曲线最低点及道路交叉口附近的雨水口，在实施时应调整至实际路面的最低点。道路坡度特别平缓、道路陡坡变缓坡处、立交及匝道变坡凹点处需要加密设置雨水口，以保在有效收水，雨水口标高比路面低3。Qu(4)雨水连接管如果位于车行道上，采用
13、C20混凝土回殖开挖沟槽，做法详大样图.86浅埋式管线过街管本次配合道路一并设计实施的综合管线有：电力、照明及排水管线，因剩余综合管线(通信，给水、燃气)设计及实施滞后，为避免剩余综合管线后实施对道路车行道进行二次开挖，考虑在道路交叉路口及道路直线段每间隔约12(设置综合管线过街预埋。给水及燃气过街预埋采用2根d60Q的11级钢筋混凝土管道共同包封浅埋的方式，具体做法详C浅埋式综合管线过街套管大样图：通信管线过街采用中no群菅混凝土包封浅埋的方式，其现模孔数为12孑L具体做法详4通俗排管断面图。综合管践过街预埋平面位置详可排水平面布置图。施工前，综合管线过街预埋平面位置、高程控制及现模大小需征
14、得相关管线主管部门的认可.8.7.结构采用材料要求，本工程所有现浇和预制混凝土构件均采用普通畦酸盐水泥配制:钢材采用普通热轧钢筋(HPB300和HRBao0)；E专砌块采用烧结E专，强度等级不小于MUI0；石料采用微风化的砂岩，强度等殖不下干Mu30.各检查井及雨水口抹面、勾弱、座浆及抹三角灰均采用1:2防水水泥砂浆(厚20三)。9.沟槽开挖及回填9.1. 管集沟槽开挖(1)管沟槽开挖放坡坡比根据所开挖的地圃岩层情况和地勘报告确定,同时应满足给水排水管道工三三工及疆收规瓶(GB50268-2008)第4.3条的要求.排水管沟沟槽开挖要求及开挖时工作商宽度详见管道沟槽开挖断商图.(2)开挖时如发
15、现不良地质，则需根据有关施工规范对沟槽作支撑处理，防止垮塌事故，同时应确保周边建构筑物的安全(3)沟槽开挖建议采用人工开挖，沟槽开挖应控制超挖。对于填方地段，填方应按道路路基要求进行，须在填方进行至管顶标高LOm之上后方可开挖管道沟槽.9.2. 地基处理(1)排水管道布置在道路路基范围内，地基处理按道路路基处理执行。(2)管道及构筑物地基承载力不小于0.15Mpa.93沟槽回填(1)海槽回时，需对称回殖并分层压实。管两侧及管顶以上Im范围内采用轻夯压实，管道两侧压实面的高差不应超过0.3m.回填必须在管及结构物强度达到设计强度的9ff以后才可进行.(2)槽底至管顶以上5范围内，回填不得含行机物
16、及大于501三的砖、石等硬块在抹带接口处应采用细粒土回填。3)排水管道沟槽回填时，柔性排水管道管胸腔两侧及管顶回填土的压实系数详柔性管道沟槽回填大样图:混凝土排水管道管胸腔两侧及管顶回填土的压实系数按照给水排水管道工程施工及验收规范(CB50268-2008)第4.6条相关规定执行。排水管道沟槽回填的填料、回填方法及其他要求严格按照W给水排水管道工程施工及胎收规范(GB50268-2008)第4,5条相关规定执行Q(4)检查井周围的回填要求：H检查井砌体或现挠碎需达到设计强度后才允许回填。b井室及井筒周围的回填应与管沟槽回填同时进行。C井室及井筒周围回填压实时应沿井室中心对称进行.且不得漏分。
17、d井室及井筒周围0.5范围内应采用砂卵石或碎石回填。(5)未尽事项按图纸及相关规范要求执行。10 .脑工注意事项(I)施工单位在it工前，须复核上、下游市政排水管道(沟)接入处标高，避免水接不进来和排不出去的事故发生.如濡*结果与本次设计标高相冲突，及时与设计方联系.以作出H整，只有待设计方调整完后方能施工.(2)工程正式开工前，建设单位应坦织一次图8E技术交底.施工单位在施工Ir请认真仔细读图.若本设计图中有实际情况与设计不符之处或错漏之处，请及时与设计单位联系作出调整后方能Jt工.(3)如果工程现场与设计基础资料有较大出入或者有障碍物影响施工，需要变更设计的.由施工方提出，监理同意，业主发
18、送设计变更函件给设计单位，设计方调整变更完后JfcH方根据正式的设计变更文件进行筋工.(4)检查井井面标高应根据实际路面标高合理调整保持与完成后路面齐平。当井面实际标高与设计标高有较大出入时，应及时通知设计人员进行复核确认。(5)过街预留管管端用石专封堵井作好隐蔽记录，以利丁支路的管道接入。过街预埋共用管沟处也应作好隐蔽记录，便于远期的穿管和接线。(6)沟槽开挖时应注意施工安全,开挖放坡坡度根据实际地质情况和地勘报告求严格按规范要求执行，防止跨塌伤人事故发生U同时开挖中必须严格注意开挖边线与周边现状建构筑物的关系，沟槽开挖不得影响建构筑物的结构安全C(7)MtE及钢e!海肚构筑物必须浇筑密实，
19、不得出现峰窝，麻面。在所有的铜筋混凝土构件上的预留孔洞、Ni埋套管及预埋件.在混凌土漏筑前必须由水专业的Jt工人员配合工作，并签署后方可e!H,以免错IB和移位，严禁*后打孔#用.(8)施工过程中出现的实际问题，施工单位上报监理，会同业主.质检、设计协商处理，Jfc工单位不得擅自处理，否则设计单位一If不认，对Si工问IB的处理，或以书面签署Ik章为准.(9)3E胶管道须进行管道密闭性、管道变形及沟槽回填土密实度检验，管道初始变形需要潮足技术规程的票求.(Io)施工前必须做好防洪工作和施工组织计划，有组织，有计划有，步骤组织施工。并组织材料进场，堆放,搞好临时排水。版工组织计划须经项目监理研究
20、批准后才可允许进场施工。(Il)所有的材料、产品均应有出厂检验合格证书，进场应按相关程序进行进场检验。排水管道插接口在安装完毕后，须进行接口的水密性试验，试验方法按照各自相关专业规范进行。(12)施工中做好施工记录和资料整理，资料必须满足业主要求及国家规定。(13)排水管道及相应检杏井必须做闭水试验,按照给水排水管道工程施工及臆收规范(GH50268-2008)执行。(14)工程施工中间验收和竣H验收必须严格按照国家及项目所在地的工程管理相关法规、规定程序进行U需要设计单位参加验收的分部工程，应在该分部工程按设计要求完成后，下道工序未进行之前及时通1设计单位。验收前施工单位应事先推备好必须的相
21、关图表等技术资料，并有业主代表、吼理、质监及相关部门共同参与进行.(15)其余未尽事宜按国家现行相关规范和标准执行。11 .抗震设计说明：1、埋地管道应计算在水平地震作用下，剪切波所引起管道的变位或应变2、符合下列条件的管道结构可不进行抗震验算：1)各种材质的埋地预制圆形管材，其连接口均为柔性构造.且每个接口的允许轴向拉、压变位不小于1()mm;2)设防烈度6度、7度，符合7度抗震构造要求的埋地雨、污水管道：3)管道上的阀门井、检杳井等附属构筑物。污水工程1增强聚丙怫FRPP模压管(SN8)DN300：1,48721000圆形混凝土污水检查井座20做法详06MS201-3/2L用于d400本工程表格数据仅供参考，具体以甲方收方为准12 .设计要求及建议1)本工程建成后严禁雨、污水管道混接。(2)排水管道应设置相应机构管理，定期检查、疏浚、维护。13 .主要工程数*表：持水工程数量表编号项目单位数量备注雨水工程增强聚丙烯FRPP模压管(SN8)DN300m151全部位于车行道下2增强聚丙烯FRPP模压管(SN8)DN400m42231000圆形混凝土雨水检SE井座20做法详06MS201-3/12,用Fd400雨水管道4雨水口座32做法详大样图，路面加固详道路工程雨水口周围路面加固图5C20混凝土按需雨水口连接管沟槽回填67
