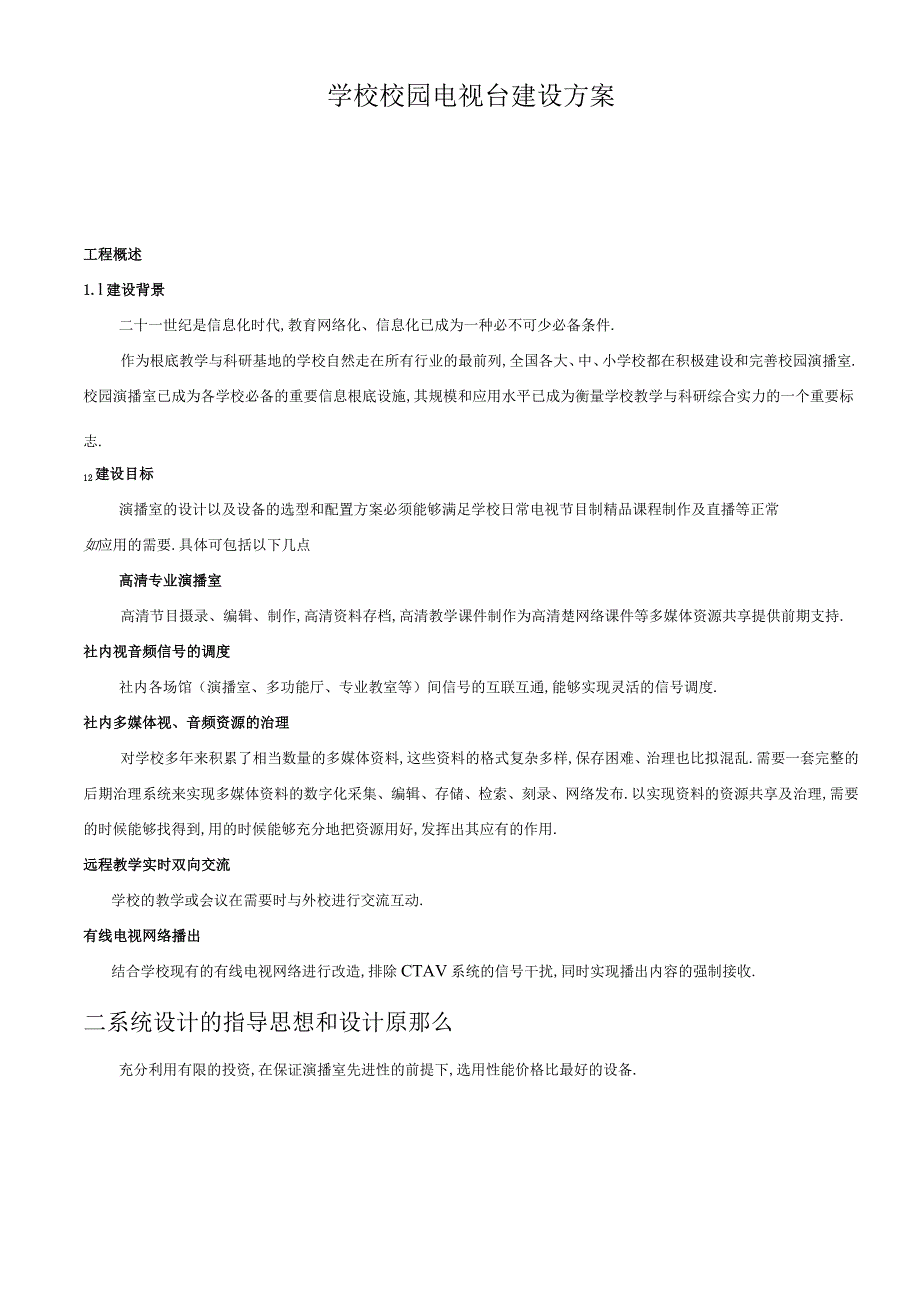

1、学校校园电视台建设方案工程概述1.l建设背景二十一世纪是信息化时代,教育网络化、信息化已成为一种必不可少必备条件.作为根底教学与科研基地的学校自然走在所有行业的最前列,全国各大、中、小学校都在积极建设和完善校园演播室.校园演播室已成为各学校必备的重要信息根底设施,其规模和应用水平已成为衡量学校教学与科研综合实力的一个重要标志.12建设目标演播室的设计以及设备的选型和配置方案必须能够满足学校日常电视节目制精品课程制作及直播等正常如应用的需要.具体可包括以下几点高清专业演播室高清节目摄录、编辑、制作,高清资料存档,高清教学课件制作为高清楚网络课件等多媒体资源共享提供前期支持.社内视音频信号的调度社
2、内各场馆（演播室、多功能厅、专业教室等）间信号的互联互通,能够实现灵活的信号调度.社内多媒体视、音频资源的治理对学校多年来积累了相当数量的多媒体资料,这些资料的格式复杂多样,保存困难、治理也比拟混乱.需要一套完整的后期治理系统来实现多媒体资料的数字化采集、编辑、存储、检索、刻录、网络发布.以实现资料的资源共享及治理,需要的时候能够找得到,用的时候能够充分地把资源用好,发挥出其应有的作用.远程教学实时双向交流学校的教学或会议在需要时与外校进行交流互动.有线电视网络播出结合学校现有的有线电视网络进行改造,排除CTAV系统的信号干扰,同时实现播出内容的强制接收.二系统设计的指导思想和设计原那么充分利

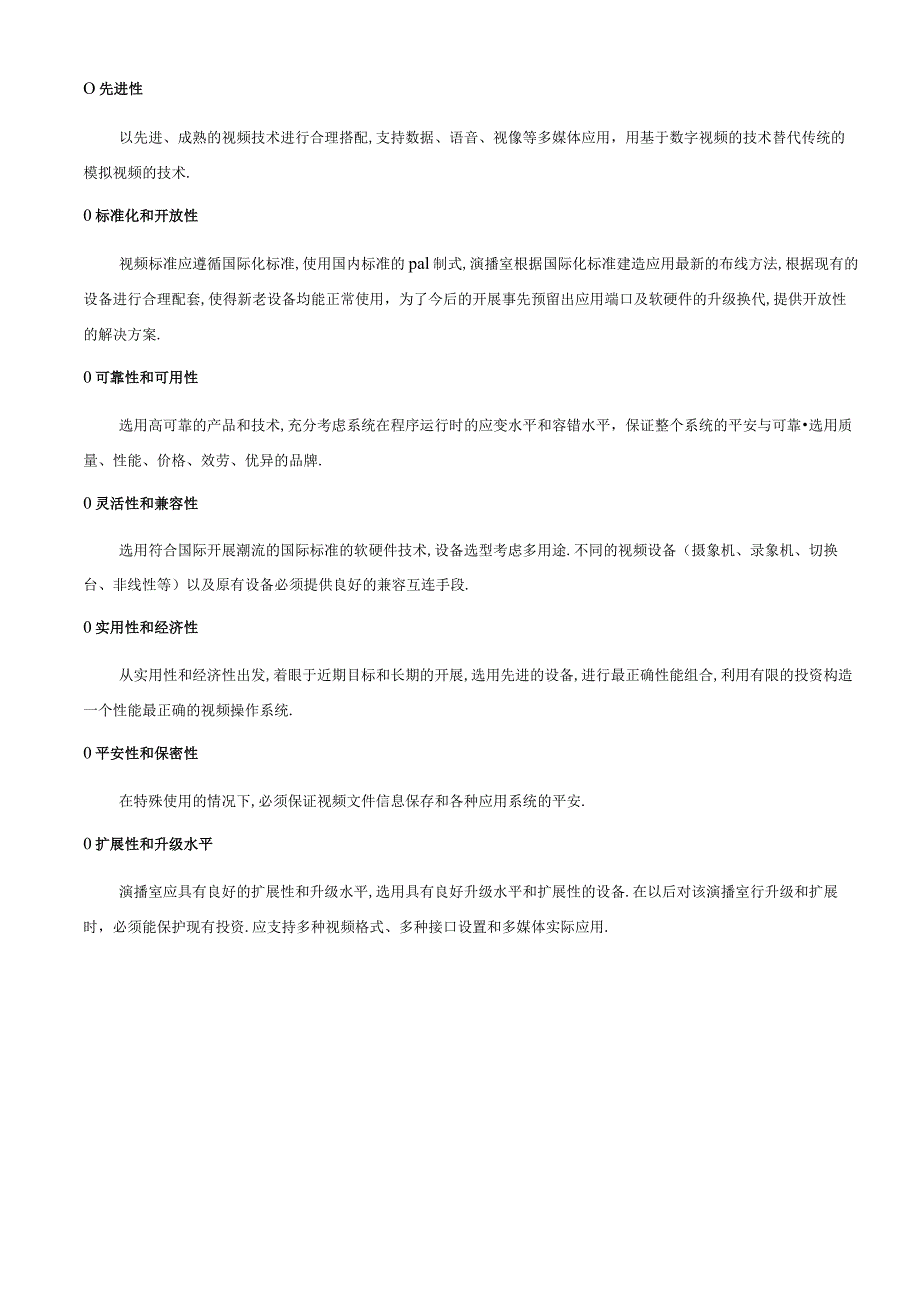

3、用有限的投资,在保证演播室先进性的前提下,选用性能价格比最好的设备.O先进性以先进、成熟的视频技术进行合理搭配,支持数据、语音、视像等多媒体应用，用基于数字视频的技术替代传统的模拟视频的技术.0标准化和开放性视频标准应遵循国际化标准,使用国内标准的pal制式,演播室根据国际化标准建造应用最新的布线方法,根据现有的设备进行合理配套,使得新老设备均能正常使用，为了今后的开展事先预留出应用端口及软硬件的升级换代,提供开放性的解决方案.0可靠性和可用性选用高可靠的产品和技术,充分考虑系统在程序运行时的应变水平和容错水平，保证整个系统的平安与可靠选用质量、性能、价格、效劳、优异的品牌.0灵活性和兼容性选

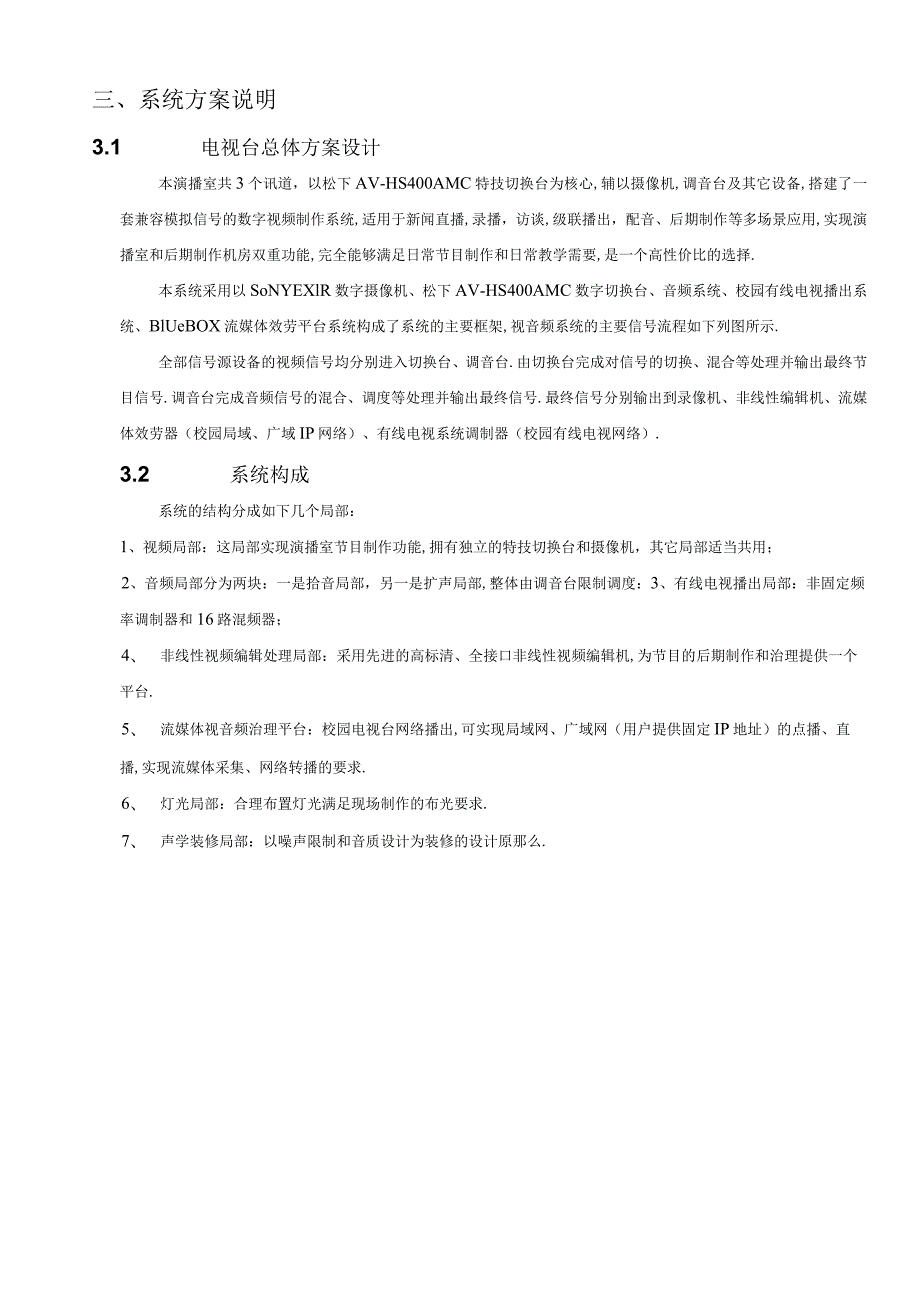

4、用符合国际开展潮流的国际标准的软硬件技术,设备选型考虑多用途.不同的视频设备（摄象机、录象机、切换台、非线性等）以及原有设备必须提供良好的兼容互连手段.0实用性和经济性从实用性和经济性出发,着眼于近期目标和长期的开展,选用先进的设备,进行最正确性能组合,利用有限的投资构造一个性能最正确的视频操作系统.0平安性和保密性在特殊使用的情况下,必须保证视频文件信息保存和各种应用系统的平安.0扩展性和升级水平演播室应具有良好的扩展性和升级水平,选用具有良好升级水平和扩展性的设备.在以后对该演播室行升级和扩展时，必须能保护现有投资.应支持多种视频格式、多种接口设置和多媒体实际应用.三、系统方案说明3.1
5、电视台总体方案设计本演播室共3个讯道，以松下AV-HS400AMC特技切换台为核心,辅以摄像机,调音台及其它设备,搭建了一套兼容模拟信号的数字视频制作系统,适用于新闻直播,录播，访谈,级联播出，配音、后期制作等多场景应用,实现演播室和后期制作机房双重功能,完全能够满足日常节目制作和日常教学需要,是一个高性价比的选择.本系统采用以SoNYEXlR数字摄像机、松下AV-HS400AMC数字切换台、音频系统、校园有线电视播出系统、BlUeBOX流媒体效劳平台系统构成了系统的主要框架,视音频系统的主要信号流程如下列图所示.全部信号源设备的视频信号均分别进入切换台、调音台.由切换台完成对信号的切换、混合
6、等处理并输出最终节目信号.调音台完成音频信号的混合、调度等处理并输出最终信号.最终信号分别输出到录像机、非线性编辑机、流媒体效劳器（校园局域、广域IP网络）、有线电视系统调制器（校园有线电视网络）.3.2 系统构成系统的结构分成如下几个局部：1、视频局部：这局部实现演播室节目制作功能,拥有独立的特技切换台和摄像机，其它局部适当共用；2、音频局部分为两块：一是拾音局部，另一是扩声局部,整体由调音台限制调度：3、有线电视播出局部：非固定频率调制器和16路混频器；4、 非线性视频编辑处理局部：采用先进的高标清、全接口非线性视频编辑机,为节目的后期制作和治理提供一个平台.5、 流媒体视音频治理平台：校
7、园电视台网络播出,可实现局域网、广域网（用户提供固定IP地址）的点播、直播,实现流媒体采集、网络转播的要求.6、 灯光局部：合理布置灯光满足现场制作的布光要求.7、 声学装修局部：以噪声限制和音质设计为装修的设计原那么.高清演播室设备连接拓扑图-47HHWOAHE丽音台13.3各子系统详述O.3.1视频子系统O摄像机局部：采用3机位的摄像系统实现校园新闻播报及访谈类节目的制作,演播室系统的根底建立在先进的数字摄像技术上,摄像机设备选择3套专业数字摄像机,配三角架、脚轮.O切换台局部：考虑前期数字格式的应用、特技切换需求，同时为满足摄像机、录像机、字幕机、非编设备等多路视频源的输入,选择配置4路
8、HD-SDl输入、1路Y仃人输入、1路模拟YUV信号输入：4路HDSDl输出,2路模拟YUV输出.O录像机局部，考虑与前期摄像机相应配套的录像机，同时应用于后期编辑.选择一台数字录像机,一台数字编辑录像机,均有SDI数字接口.O监视器局部：选用17寸高清液晶监视器1台及42寸液晶电视作为多画面分割屏进行视频监控及显示功能.O内部通话局部：在演播室使用中,导播间里的导演、导播和演播室内摄像师、场地工作人员、节目主持人员的及时交流沟通是很重要的.所以需要内部通话系统来实现.O其他设备：相应配置高清录像机、字幕机、口播提示器、硬盘播出机、流媒体效劳器.3.3.2非线性视频制作系统O高标清非线性视频编
9、辑系统播送级高/标清影视节目制作的非线性编辑系统,该系统提供了强劲的多分辨率、多格式、多帧速率,高/标清混合编辑水平,并集成了上百种特技、滤镜和字幕效果,可以满足播送级电视节目制作、高清数字电影剪辑、影视广告制作等多方面视音频编辑的需要.O丰富的播送级视音频接口具有HD/SD-SDI（内嵌音频）、IEEEI394、S-Video,复合、数字音频、RCA非平衡音频、RS422限制接口，并提供HDMl输出接口，可以方便的连接HDCAM、HDD5、DVCPRoHD、DVCPRO50DigitalBetacam、IMX、DVCPRO、DVCAM等多种高/标清设备.O播送级的视音频编码支持提供了HD无压
10、缩（YUV2）、HD无损失、HQ、DVCPRoHD、SD无压缩（YUV2）、SD无损失、DVCPRO50.DV25等多种播送级视频编码,独有的HQ编码技术,提供了与HDCAM相同的亮度采样及高于DVCPROHD的色度彩样,保证了完美的图像质量.C11fit-U田f11上JftSGItLEqB29.97支持1920X1080i5059.94、1920X1080PSF1440X1080i/50/59.94、1440X1080PSF/24/29.97,1280X720P/25/30/50/59.94、720X576i/50、720X576P5072720X480P/59.94全部高/标清分辨率的输入
11、/输出，并提供了24bit48KHZ,8声道音频的处理水平.3.3.3灯光子系统灯光子系统需求：灯光布置要求能满足新闻播音、教学实录、访谈和颁奖等活动的需要.合理配置一定数量三基色冷光灯，聚光灯及相应硅箱、调光台等设备.整体灯光系统可自由移动,使调光更灵活方便.考虑房间的宽度较宽,合理配置固定轨,使调光灵活方便并且以后可自由升级.灯光子系统设计说明：演播室灯光的有关技术参数度值：距地面1.5垂直距离,照度到达1500LX色温：光源的相关色温到达320OK显色指数：Ra值9.用电总功率17500W采用三相四线线制,380V220V,50HZ电缆线为阻燃电缆,地面距灯的高度不低于2.6m,灯与吊挂
12、装置的高度为85cm室灯全开时无眩光,不刺眼：室内温度1小时之内上升不到1度演播室灯光系统设备1、整体灯光系统采用滑动轨道系统并配置恒力钱链,整体灯光系统可左右前后自由移动,局部地区灯具可上下移动,使调光更灵活方便.因考虑房间的宽度较宽,所以配置四根固定轨,使调光灵活方便并且以后可自由升级.2、采用环型布光法,其照度均匀,无明显交叉阴影和眩光,且发光面积大,使轮廓明显,画面有纵深感,人物立体感强,画面清楚自然,色彩绚丽.3、背景光：采用4X55W三基色冷光灯做背景灯,将幕布均匀照亮,光效细腻,没有明显交叉阴影.4、逆光：采用6X55W三基色冷光灯做逆光,使轮廓明显突出,人物更丰富自然,且立体感
13、强.5、主光：主持人前用6X55W三基色冷光灯做主光,使主持人面部光线均匀,画面清楚自然.并配置.Im恒力较链,使调光更灵活方便.6、侧付光：主持人左右各有4X55W三基色冷光灯做侧付光，以柔化主光照不到的死角、阴角并柔化主持人颈部阴影.从整体布光来说,背景、轮廓光强,使画面有纵深感,背景照度均无明显交叉阴影,利于节目制作，中央照度均匀,符合演播室的标准.为满足节目制作的效果和延长光源寿命,三基色冷光灯管全部采用进口欧司朗（寿命IoOOo小时.该灯管三年内包换,灯体二年内保修.3.3.4 机房子系统机房子系统需求：根据相应系统设备,设计制作限制台、机柜、监视墙等设备.机房子系统设计说明：根据现
14、场设备的尺寸及安放原那么，设计定制相应的操作台.定制电视墙支架来安放监视器.配置19寸的标准机柜来安放录像机等设备.定制多幅背景架.3.3.5 播出局部有线电视播出局部需求：社内各科室的现场可以播放演播室信号，实现远距离视音频信号的传输.并同时考虑室内外综合布线的情况.在学校教室电视接收分布的根底上实现有线电视网络的改造,排除CATV的干扰.的道道槐4出效劳卷M蜡插抻图4OttSL%看娱电MX络 HediK 星 X、演播厅装修及声学设计4.1 演播中央录音室装潢设计要求演播中央装潢必须到达视听系统厅堂扩声声学特性指标声音质量主观评价技术指标要求.地板铺设防地板,安排管线.用钢管格栅吊顶并喷黑处
15、理.墙体安装吸音材料,隔断外面自然光线.要求设计多个场景,能够配置活动背景,可满足日常更换背景及后期抠像需求演播室工程建筑声学专业设计内容范围及设计说明演播室工程与建筑声学相关的内容主要包括：200平方米演播厅及其导控室.建筑声学设计内容主要包括如下一些方面：0根据演播厅、录音室的使用功能,确定室内声学设计音质指标,使各室均有较好的声学环境,防止一些常见的声学缺陷：O对演播厅、录音室及其限制室提出相应的建筑声学处理方案,主要包括围护构造隔声性能指标确实定，以及提升围护构造隔声水平的举措，具体包括隔声墙体、隔声吊顶的结构做法要求等.上述声学用房室内混响时间的计算、所需设置吸声材料的数量、构造和配
16、置方式等：O完成演播厅、录音室及其限制室的室内声学装修设计施工图：O如上述功能用房采用集中式空调通风系统,那么建筑声学设计将对机房进行必要的隔声、吸声及减振处理,对空调风管系统进行相应的消声设计,使由空调、通风管路系统所引发的风机噪声及气流噪声降至最低,从而使上述功能用房的室内本底噪声到达设计要求.A.上述功能用房的音质设计指标房间名称混响时间特性RT60(sec)室内本底噪声声场不匀度(dB)三五先*0.400.05,中频500s1000Hz,频率特性根本平直NC-15,LA420dBA,浮筑构造NC25,LA430dBA,无浮筑构造2.0限制室0.350.05,中频500s1000Hz,频
17、率特性根本平直NC-25,LA430dBA2.0演播厅0.600.05,中频500SlOOOHZ,低频允许提升10%NC-25,LA430dBA3.0B. 演播厅、录音室及其限制室隔声设计要求说明上述功能用房的室内允许本底噪声指标均为NC-25曲线,录音室假设做浮筑构造，室内允许的本底噪声可到达NC-15曲线,这是一个比拟高的专业声学用房的标准；假设不采用浮筑构造,室内允许的本底噪声可放宽为NC-25曲线.为使录音室到达较高的室内允许的本底噪声指标NC-15曲线,如现有结构荷载允许,录音室拟采用半浮筑构造,既地坪为浮筑构造,而隔声、吸声吊顶通过弹性吊钩与上层楼板相连.这样可适当减少整个浮筑套房
18、对现有建筑楼板荷载的要求,同时又具备对低频振动所引起固体声隔离,从而使录音棚棚内允许的本底噪声可到达较高的专业录音用房的标准NC-15曲线.为到达上述室内允许的本底噪声指标的要求,专业声学用房的围护结构墙体常规做法是采用240厚标准粘土砖，内层再做轻钢龙骨石膏板或高压纤维水泥板轻质隔声墙体,构成重墙、轻墙复合墙体，以到达墙体隔声的要求.C. 上述功能用房的声学设计目标O各室的混响时间及其频率特性应符合设计声学指标要求；O各室无回声、颤抖回声及声染色等音质缺陷：O室内声场特性良好,声场分布均匀,满足现场录音及后期制作的要求；O室内足够安静,建筑外环境及空调、通风系统无噪声干扰；O声学材料的选用和
19、构造的设计、配置具有良好的装修视觉效果,在到达声学要求的同时,具备较好的技术经济性；O声学材料和构造的选用、设计应满足有关消防要求.4.2 .声学局部设计根据用户需求,在装潢之前要先做声学设计,声学设计分建声设计及电声设计两局部局部演播室声学设计主要是噪声限制和混响时间限制.设计思想演播厅本质上是一个声学建筑,有了良好的声学设计才能获得良好的效果.为此,本音乐厅采取以下技术举措：满足演播厅最正确混响时间RT6.的要求混响时间过短时,声音干涩,没有饱满感,声场分布不均匀.混响时间过长时，声音浑浊,有嗡嗡声,讲话听不清,像似在浴室中讲话的声音.混响时间与演播厅的容积大小和吸声面积及吸声系数直接相关
20、.本演播厅的有效容积V观仅为680.4立方米,吸声总面积S为189平方米,要到达最正确混响时间0.6s0.05秒.隔声和吸声处理为了满足录音/摄像和安静地需要,环境噪声的限制也是建声设计中必须考虑的一项重要课题.环境噪声来源于周围的空调机房（应采取防震举措）、环境噪杂声、空调出风口的噪声（应采用消声器）、平安指示灯、灯光系统和扩声系统的噪声.为此,隔墙必须采用至少24Omm厚的双层隔声砖墙分隔；此外,在后墙等表面还需采取适当的吸声举措.建声设计与装潢艺术到达完整、和谐的统一建声设计为了满足厅堂的声学特性要求,往往在各墙面的处理上与装潢的艺术效果要求会发生矛盾.这种矛盾只有在室内装潢与建声设计处
21、在同一承包单位时，通过承包单位的内部协调可获得统一解决.防火、防霉、防蛀和无毒考虑建声材料必须是无毒、防火、防霉、防蛀的材料.必须使用的木板材料其外表应涂上防火涂料，以保证平安.五、装潢局部装潢局部设计说明及方案根据建声设计方案,在装潢时要对以下几局部着重考虑：噪声限制演播室的噪声来自多方面,既有演播室外部的噪声,又有演播室内部的噪声.演播室的外部噪声可分为二类,一类来自演播室建筑之外,例如过往车辆、飞机所产生的交通噪声；另一类来自建筑物之内，但又在演播室之外的噪声,例如学生下课时的喧哗声.演播室的内部噪声主要来自空调系统,灯光限制系统和演播室工作时,摄像机的移动噪声和工作人员的走动噪声等.噪
22、声传入演播室主要通过三种途径,一是声波的透射性,噪声作用于墙壁、地板、天花板而产生振动,把声能辐射进演播室；二是通过施工时留下的缝隙传入演播室；三是通过固体传声而进入演播室.隔声处理噪声传播有空气声和固体声两种途径,该演播室的隔声处理主要是空气声的阻隔,具体做法如下：墙体采用满桨满的砖墙隔声,造价低而且隔声效果好.不同质量的砖墙具有不同的隔声量.砖墙的隔声量与墙体单位面积质量有关,质量越大,其隔声量也越大，当砖墙的材料选定后,单位面积质量取决于墙体厚度.演播室使用240mm厚砖墙已可以满足隔声设计要求，为了填重起见,在演播室的内墙面加75系列的轻钢龙骨双层石膏板隔墙系统,在石膏板面上贴穿孔吸音
23、板，以增大墙体的隔声量.门的隔声量主要取决于它的质量,刚性及气密封性.用质量大的材料制造隔声门时隔声量就大,但制造安装工艺比拟麻烦,而且整个门看上去显得笨重.该室的隔声门使用轻质材料制作,在三层12mm厚的木板中夹两层1Imm厚的玻璃棉，两面再各加一层五合板和一层饰面板，门框及门的边缘敷上毛毡对门缝进行密封处理.为了隔绝空气声,该演播室不开设直接通向室外的窗口，导播室的观察窗采用双层玻璃窗.窗口的隔声量主要取决于玻璃，中低频时玻璃的隔声量由密度决定，故最好选用厚一点的玻璃板.混响时间限制混响时间是演播室音质好坏的重要因素,混响时间过短,演播室内声音发干,过长声音拖尾.混响时间限制包括二方面，一
24、是适中选择演播室长宽高的比例,使室内声音的任一频率信号都不会过分增强或减弱;二是合理设计室内吸声装修,使混响时间按近设计值.吸声处理吸声处理是为混响时间而设置,它对隔声同样具有一定的作用.但吸声和隔声是两不同的概念,隔声是指隔断外界噪声对室内的影响,而吸声主要是指室内吸声层的设置对混响时间的影响.吸声墙面演播室墙面吸声结构采用75系列的轻钢龙骨隔墙系统,后置100mm空腔，内置玻璃隔音棉,可在一定程度上改善吸声效果,起到调节混响时间的作用.地面处理演播室室内地面在外观上起装璜作用，声学上有吸声效果,在采用木地板地面系统的同时,在木地板上铺贴地毯,有利于降低室内低频混响时间六设备清单高清演播室及
25、网络发布系统设备清单序号产品名称规格及型号技术参数数量一、校园电视台局部1摄像机SonyExlR32三脚架LibecLH-65023特技切换台松下AV-HS400AMC14DVD影碟机步步高DV70115无线手持话筒SonyUWP-V236无线领夹话筒SONYUWP-VlC27高清监视器松下1710高清液晶监视器18电视机K利浦42高清液晶19调音台YAMAHA1902110非线性视频编辑机BlueBoxEdit-HDStorm111提词器BlueBox-CG112分配器ABON1401314监听耳麦漫步者115内部通话系统MAX-G3116演播室背景音箱BOSSFS16117功放雅马哈463
