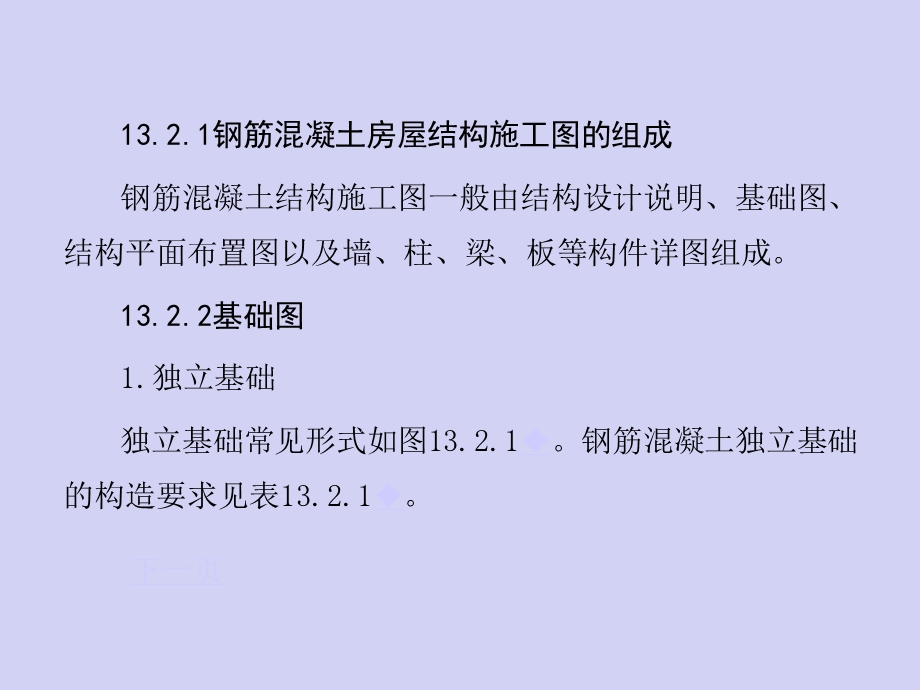

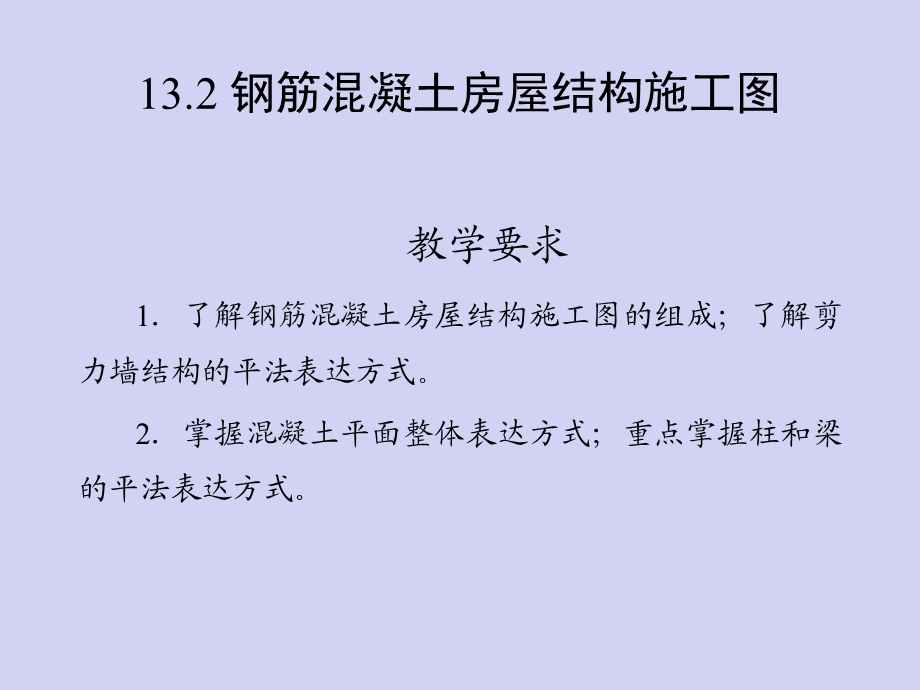

1、13 结构施工图,13.2 钢筋混凝土房屋结构施工图,教学要求1了解钢筋混凝土房屋结构施工图的组成；了解剪力墙结构的平法表达方式。2掌握混凝土平面整体表达方式；重点掌握柱和梁的平法表达方式。,13.2.1钢筋混凝土房屋结构施工图的组成钢筋混凝土结构施工图一般由结构设计说明、基础图、结构平面布置图以及墙、柱、梁、板等构件详图组成。13.2.2基础图1.独立基础独立基础常见形式如图13.2.1。钢筋混凝土独立基础的构造要求见表13.2.1。,下一页,返回,返回,返回,2.柱下条形基础 柱下条形基础的构造要求如表13.2.2。图13.2.2为某钢筋混凝土柱下条形基础的施工图。3.筏形基础 筏形基础又
2、称筏片基础、筏板基础、满堂红基础。其形式有梁板式和平板式两种类型。梁板式又可细分为交梁式和梁式，板式也可以细分为板顶加礅或板底加礅式。框架结构一般采用交梁式筏板基础。筏形基础的构造见表13.2.3。,图13.2.4为交梁式筏板基础平面图。基础详图为基础剖面图、基础梁的配筋图以及柱的配筋图。,下一页,返回,返回,13.2.3楼（屋）盖结构平面布置图楼（屋）盖结构布置图主要是表示楼（屋）盖各种构件的平面位置以及预留洞、预埋件等内容。13.2.4梁、柱、墙结构详图采用平面整体表示方法（简称平法）绘制施工图时，可以在结构平面布置图上表示梁、柱、墙的施工详图。平面整体表示方法，将常用的结构处理方法，作为
3、模块制成标准图。绘图时采用在平面图上直接标柱的方式来表示梁、柱、墙的配筋，使得详图表示规范化，同时大大地降低了绘图工作量。下面介绍平面整体的表示方法。,下一页,返回,1.柱平法施工图的表示方法 柱子的平法表示方法有两种，一种称为列表注写方式，另一种称截面注写方式。应用时，柱子的编号要符合表13.2.4的规定。(1)列表注写方式 柱平法列表注写方式需要画出柱的平面布置图，并根据柱的类别按表13.2.4的规则编号,同时要画出柱子结构层楼面标高和结构层高，参见图13.2.5。,（2）截面注写方式 截面注写方式也需要画出柱的平面布置图，并进行编号同时要画出柱子结构同时要画出柱子结构层楼面标高和结构层高
4、，参见图13.2.6。,下一页,表13.2.1柱子的编号,2.梁平法施工图的表示方法梁平面整体配筋图是在梁平面布置图上采用平面注写方式或截面注写方式表达框架梁的截面尺寸、配筋的一种方法。图13.2.7为采用传统方法表示框架梁的详图，需要画出框架梁的立面，根据配筋的变化需要画出断面图，并要表示梁的标高、钢筋的断点、并还需要画出钢筋简图或钢筋表。图13.2.8是采用平面整体表示方法，平面注写方式表示同一根框架梁的施工图，除了不需要详细画梁的立面和剖面外，还可以直接在平面图上标注。采用平法表示梁的施工图时，需要对梁进行分类与编号，其编号的方法应符合表13.2.5的规定。,下一页,图13.2.5,返回
5、,返回,返回,图13.2.7 KL-1配筋图（传统方法）,返回,图13.2.8 KL-1配筋图（平法）,返回,（1）平面注写方式平面注写方式包括集中标柱与原位标注两部分。集中标柱表达梁的通用数值。原位标柱表达梁的特殊数值。当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。,下一页,返回,1）集中标注集中标注的形式如图13.2.10所示。梁截面标准规则。当梁为等截面时，用bh表示。当为加腋梁时用bh Yc1c2表示，其中c1为腋长，c2为腋高（图13.2.9）。当有悬挑梁且根部和端部不同时，用斜线分割根部与端部的高度值，即bh1/h2。,下一页,KL-1
6、(3)300600梁编号（跨数）截面宽高。8100/200(2)箍筋直径、加密区间距/非加密 区间距（箍筋肢数）。225 通长筋根数、直径。G212 构造钢筋根数、直径。（-0.05）梁顶标高与结构层标高的差值，负号表示低于结构层标高。,图13.2.9 集中注写的形式,返回,箍筋的标柱规则 当箍筋分为加密区和非加密区时，用斜线“/”分隔，肢数写在括号内。当抗震结构中的框架梁采用不同的箍筋间距和肢数时，也可用斜线“/”将其分隔开表示。例如 138150/200(4)，表示梁的两端各有13个8箍筋，间距为150；梁跨中箍的间距为200，全部为4肢箍。又如 138150(4)/150(2)，表示梁两
7、端各有13个8的4肢箍，间距150；梁跨中为8双肢箍箍筋间距为150。,梁上部通长筋和架立筋的标注规则 在梁上部既有通长钢筋又有架立筋时，用“+”号相联标柱，并将通长筋写在“+”号前面，架立筋写在“+”号后面并加括号。例如，当梁配置四肢箍时，用222+（212）表示，其中222为通长筋，（212）为架立钢筋。图13.2.11上部、下部纵筋均为通长筋的表示 若梁上部仅有架立筋无通长钢筋，则全部写入括号内。当梁的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同，此时可将标准写在梁的下侧，并用分号“；”隔开。图13.2.11表示梁上部为322通长筋，梁下部为425通长筋。,梁侧钢筋的标注规则。
8、梁侧钢筋分为构造配筋和受扭纵筋。当梁的腹板高度450mm时，就需要配置构造梁侧钢筋，构造钢筋用大写字母G打头，接着标注梁两侧的总配筋量，且对称配置。例如G412，表示在梁的每侧各配212构造钢筋。受扭纵筋用N打头。例如N618，表示梁的每侧配置318的纵向受扭钢筋。梁顶高差的标柱规则梁顶高差是指梁顶与相应的结构层的高度差值，当梁顶与相应的结构层标高一致时，则不标此项，若梁顶与结,构层存在高差时，者将高差值标入括号内。例如（-0.05）表示梁顶低于结构层0.05m；若为（0.05）表示梁顶高于结构层0.05m。2）梁原位标注法梁支座上部纵筋该部位标注包括梁上部的所有纵筋，即包括通长筋。当梁上部纵
9、筋不止一排时用斜线“/”将各排纵筋从上自下分开。如 625（4/2），表示梁支座的上一排钢筋为425，下排钢筋为225。,当同排纵筋有两种直径时，用加号“+”将两种规格的纵筋相联表示，并将角部钢筋写在“+”号前面。例如225+222 表示225放在角部，222放在顶梁的中部。当梁上部支座两边的纵向筋规格不同时，须在支座两边分别标注；当梁上部支座两边纵筋相同时，可仅在支座一边标注，另一边可省略标注。,梁下部纵向钢筋当梁下部纵向钢筋多于一排时，用“/”号将各排纵向钢筋自下而上分开。例如梁下部注写为625（2/4）表示梁下部纵向钢筋为两排，上排为225，下排为425，全部钢筋伸入支座。当梁下部纵向钢
10、筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。例如梁下部注写为625 2(2)/4 表示梁下部为双排配筋，其中上排225不伸入支座，下排425全部伸入支座。当梁上部和下部均为通长钢筋，而在集中标注时已经注明，,则不需在梁下部重复做原位标注。附加箍筋和吊筋的标注当多数附加箍筋和吊筋相同时，可在梁平法施工图上统一注明，否则直接画在平面图的主梁上，用引出线标注总配筋数（附加箍筋的肢数注在括号内）见图13.2.12。,下一页,图13.2.11 附加箍筋和吊筋的标注,返回,当在梁上集中标注的内容不适用于某跨时，则采用原位标注的方法标注此跨内容，施工时原位标注优先采用（2）梁的截面注写方式梁的
11、截面注写方式是在按层绘制的梁平面布置图上分别在不同编号的梁中各选择一根梁用剖面号引出配筋图，并在剖面上注写截面尺寸和配筋的具体数值表示梁的施工图。采用这种表达方式，适用于表达异形截面梁的尺寸与配筋，或平面图上梁距较密的情况，如图13.2.13。,3.剪力墙平法施工图的表示方法剪力墙的平法表示分为截面注写方式和列表注写方式，采用这两种表示方法均在平面布置图上进行。（1）构件的编号规则剪力墙构件的编号规则见表13.2.6。（2）截面注写方式1）洞口的表示方法在剪力墙平面布置图上绘制洞口示意，并标注洞口中心的定位尺寸。,在洞口中心引注洞口编号、洞口几何尺寸、洞口中心相对标高、洞口每边的补强钢筋。洞口
12、几何尺寸标注规则：矩形洞口为宽高（bh）;圆形洞口为洞口直径。洞口中心相对标高是指相对于结构层楼（地）面标高至洞口中心的高度。洞口中心高于楼（地）面时为正值，低于结构层楼（地）面时为负值。洞口每边的补强钢筋按以下规则表示：（1）当矩形洞口的宽、高均不大于800mm时，如果设置构造补强纵筋，即洞口每边加筋212且不小于同向被切,断钢筋总面积的50%时，可以不标注。当不符合以上条件时，应注写洞口每边补强钢筋的数值。例如：JD2 400300+3.10 316表示2号矩形洞口；宽400mm高300mm；洞口至楼面3.1 m；洞口四边每边补强钢筋为316。（2）当矩形洞口的宽800 mm时，在洞口上下
13、需设置补强暗梁，此时应注写暗梁的纵筋与箍筋（补强暗梁的梁高一律定为400mm，若梁高不是400 mm应另行标注）；当洞口上下为剪力墙的连梁时此项免标；洞口竖向两侧按边缘构件配筋，此项不标注。,例如：JD5 18002100+1.80 6208150表示5号矩形洞口，洞宽1800 mm洞高2100mm，洞口中心距结构层1.8 m，洞上下设补强暗梁，暗梁的纵筋为620，箍筋为8150。（3）当圆形洞口直径300 mm时需注写圆洞四边的补强钢筋，（4）当洞口直径300 mmD800 mm时，其加强钢筋按照外切正六边形的边角布置，此时，注写六边形中一边的补墙钢筋的具体数值。例如：YD3 400+1.0
14、0 214表示3号圆形洞口，,直径为400 mm，洞中心距结构层1 m，洞口加强钢筋呈外切正六边形布置，每一边为214。,下一页,返回,2）其它方面的标注在抗震设计中，对一、二级抗震等级的剪力墙，应标注底部加强区，在剪力墙平法施工图中标出其所在部位及其高度和范围。当剪力墙中有偏心受拉墙肢时，均采用机械连接或焊接的钢筋接头，在施工图中应注明。图13.2.14为截面注写方式示例。,（3）列表注写方式列表注写方式需要画出结构层楼面标高和结构层高表、暗梁或边框梁布置简图，与图13.2.14相同。其余见图13.2.15。,4.其它构件的详图对其他构件，需要按制图规则，绘出其构件详图。如图13.2.16所
15、示。,13.2.5现浇板配筋图现浇板配筋图的图示要点如下：1.在平面上详细标注出预留洞与洞口加筋或加梁的情况，以及预埋件的情况。2.梁可采用粗点画线绘制，当梁的位置不能在平面上表达清楚时应增加剖面。3.当相邻板的厚度、配筋、标高不同时，应增加剖面。板底圈梁可以用增加剖面的方法表示，当板底圈梁截面和配筋全部相同时也可以用文字表述。4.配合使用钢筋表或钢筋简图，表达图中所有现浇板的,配筋情况和板的尺寸。5.绘制时要注意双层配筋、内折角板的配筋、悬挑板配筋的表示方法。图13.2.17表示某住宅标准层结构的现浇板配筋图。此外，还应绘出钢筋表，并应在详图中绘出梁的配筋图以及各构造柱的截面尺寸和配筋，此处
16、略。,下一页,返回,13.2.6楼梯结构详图1.楼梯结构图的传统表示方法楼梯结构图一般由平面图、剖面图和构件详图组成。图13.2.18、图13.2.19分别为楼梯结构平面图、剖面图，楼梯梁配筋图和钢筋表从略。,下一页,返回,返回,2.楼梯结构详图的平面整体表示法用平面整体表示法表示楼梯结构图时，由平法表示楼梯施工图和楼梯标准构造图两部分组成，其特点是不需要再详细画出楼梯各细部尺寸和配筋，而由标准图提供。目前图集03G101-2提供了现浇板式楼梯的制图规则和构造详图，下面介绍其表示方法。,（1）选用03G101-2应具备的条件1)注明结构楼梯层高标高。2)注明混凝土强度等级和钢筋级别。3)对保护
17、层有特殊要求时，注明楼梯处的环境类别。4)梯段斜板不嵌入墙内，不包括预埋件详图，不包括 楼梯梁详图。5)仅适用于板式楼梯。（2）板式楼梯平法施工图的表示方法1)梯段板的类型及编号梯段板的类型及编号如图13.2.20所示。,2）平台板应标注的内容及格式如图12.2.21，平台板应标注的内容及格式为平台板代号与序号 PTBXX，平台板厚度h，平台板下部短跨方向配筋（S配筋），平台板下部长跨方向配筋（L配筋）。平台板S配筋与L配筋用斜线“/”分隔，在板内四周原位注写构造筋伸入板内的长度。平台板的分布筋,继楼梯斜板分布筋之后注写在图的下方。,下一页,返回,3）平面注写方式在楼梯平法施工图上需绘制楼梯竖向布置简图，并在其上标注各跑楼梯的代号和序号、各层楼梯板代号及序号（ETLT）、楼板平台代号及序号（ATET、KT、LT）、层间平台板代号及序号（ATDA）楼层结构标高层间结构标高等。,
