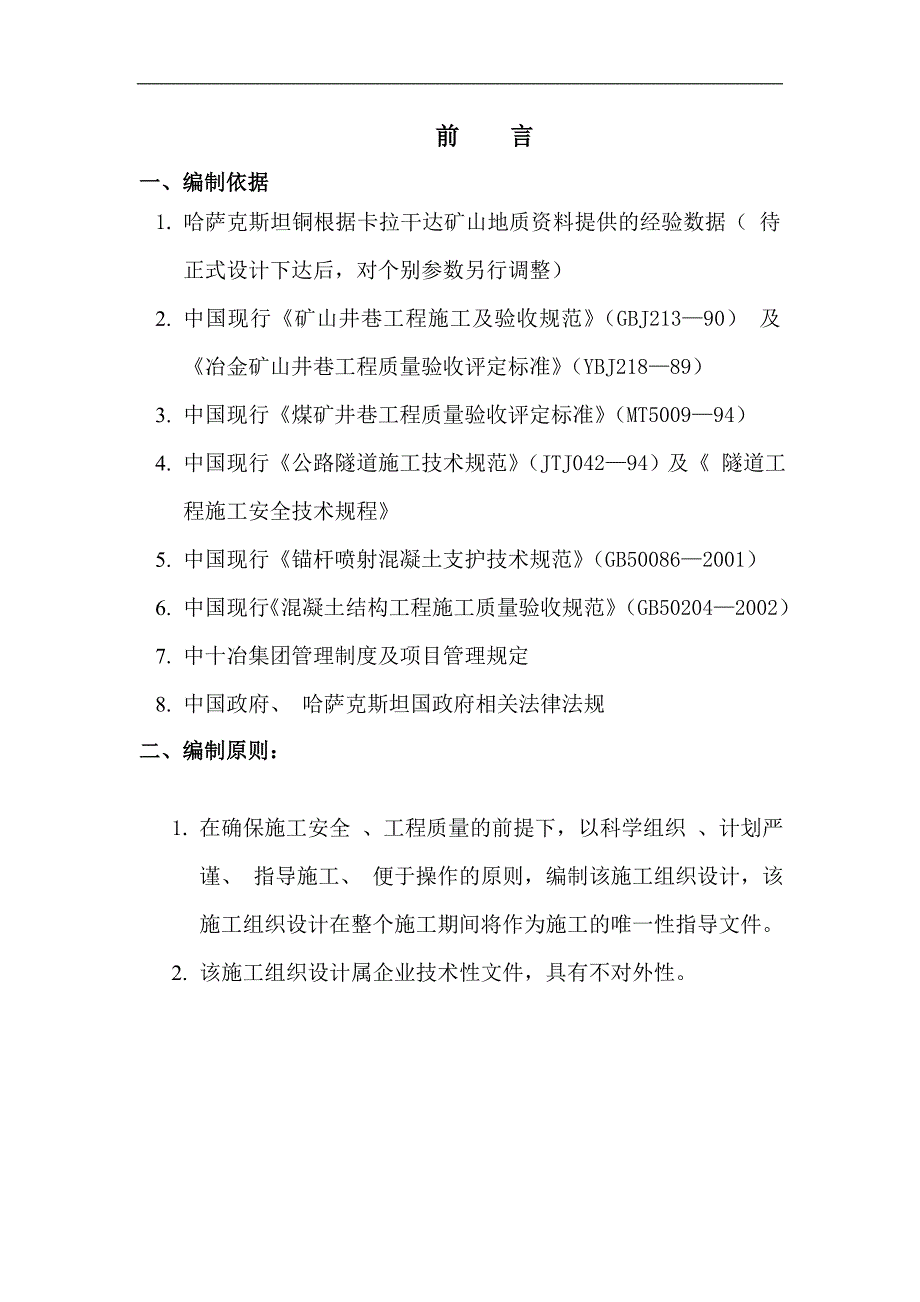

1、前 言一、编制依据1. 哈萨克斯坦铜根据卡拉干达矿山地质资料提供的经验数据（ 待正式设计下达后，对个别参数另行调整）2. 中国现行矿山井巷工程施工及验收规范（GBJ21390） 及冶金矿山井巷工程质量验收评定标准（YBJ21889）3. 中国现行煤矿井巷工程质量验收评定标准（MT500994）4. 中国现行公路隧道施工技术规范（JTJ04294）及 隧道工程施工安全技术规程5. 中国现行锚杆喷射混凝土支护技术规范（GB500862001）6. 中国现行混凝土结构工程施工质量验收规范（GB502042002）7. 中十冶集团管理制度及项目管理规定8. 中国政府、 哈萨克斯坦国政府相关法律法规二、

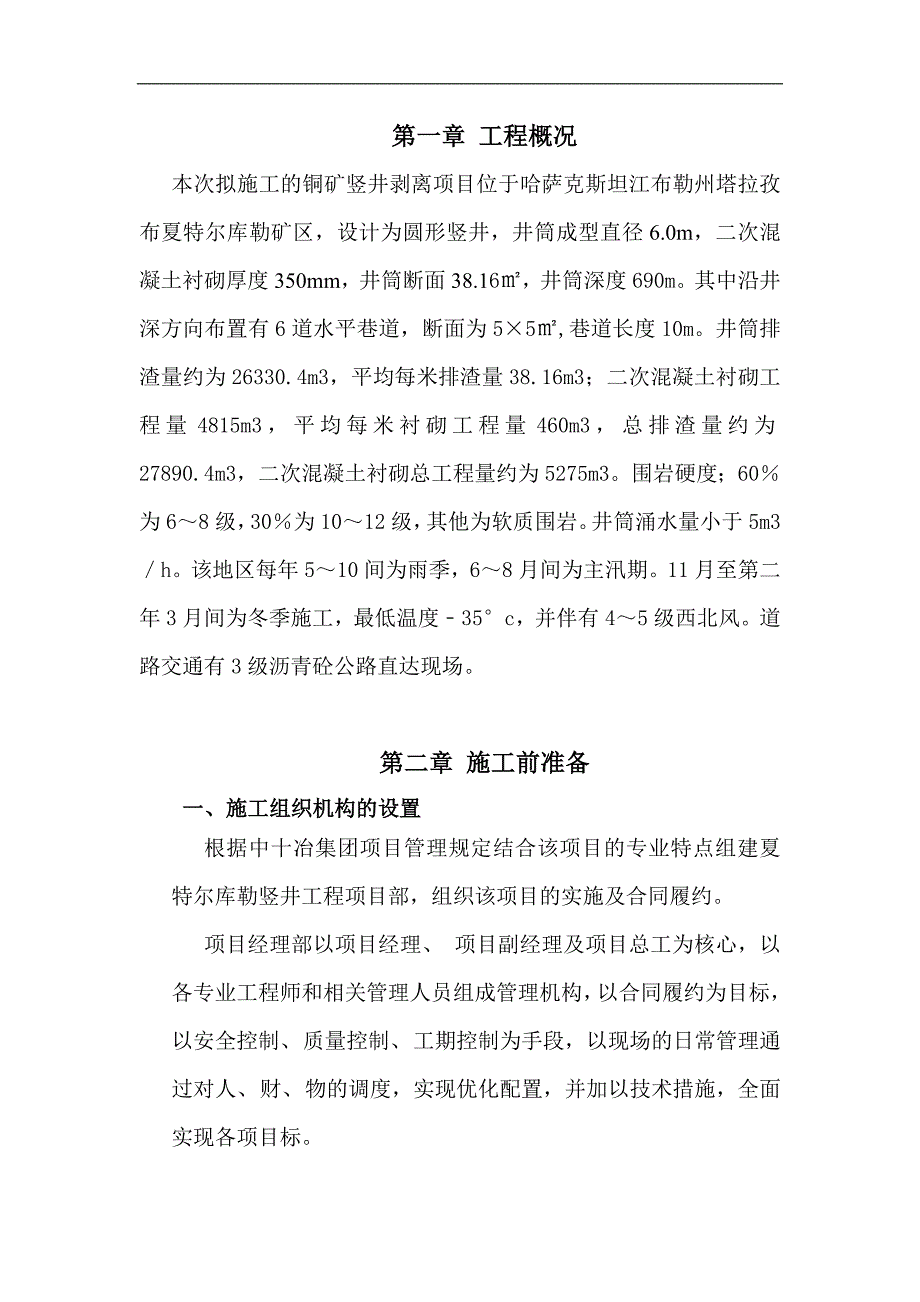

2、编制原则： 1. 在确保施工安全 、工程质量的前提下，以科学组织 、计划严谨、 指导施工、 便于操作的原则，编制该施工组织设计，该施工组织设计在整个施工期间将作为施工的唯一性指导文件。2. 该施工组织设计属企业技术性文件，具有不对外性。第一章 工程概况本次拟施工的铜矿竖井剥离项目位于哈萨克斯坦江布勒州塔拉孜布夏特尔库勒矿区，设计为圆形竖井，井筒成型直径6.0m，二次混凝土衬砌厚度350mm，井筒断面38.16，井筒深度690m。其中沿井深方向布置有6道水平巷道，断面为55,巷道长度10m。井筒排渣量约为26330.4m3，平均每米排渣量38.16m3；二次混凝土衬砌工程量4815m3，平均每米

3、衬砌工程量460m3，总排渣量约为27890.4m3，二次混凝土衬砌总工程量约为5275m3。围岩硬度；60为68级，30为1012级，其他为软质围岩。井筒涌水量小于5m3h。该地区每年510间为雨季，68月间为主汛期。11月至第二年3月间为冬季施工，最低温度35c，并伴有45级西北风。道路交通有3级沥青砼公路直达现场。第二章 施工前准备一、施工组织机构的设置根据中十冶集团项目管理规定结合该项目的专业特点组建夏特尔库勒竖井工程项目部，组织该项目的实施及合同履约。 项目经理部以项目经理、 项目副经理及项目总工为核心，以各专业工程师和相关管理人员组成管理机构，以合同履约为目标，以安全控制、 质量控

4、制、 工期控制为手段，以现场的日常管理通过对人、 财、 物的调度，实现优化配置，并加以技术措施，全面实现各项目标。附组织机构管理网络 项目部管理体系网络图 项目经理项目副经理项目总工人办公室计财部工程部技术部安质部检验组材料组文秘组供应部掘进队运搬队支护队维修队运转队技术组后勤组资料室财务组工资组安全组质量组决策层 管理层 执行层项目经理部的职能为全面组织、指挥竖井工程施工，编制施工计划、资金计划、物资计划、机械设备的配置、劳动力配备；制定施工方案、日进度计划、工期目标、安全质量目标；现场管理、协调各班组间关系，安全、快速、优质、高效完成竖井施工任务，并对竖井工程的安全、质量承担责任。项目经理

5、部成立以后立即组织安排实施性施工组织设计的编写，设备调运，组织机电安装人员进场，对机械设备的检修、非标件制作上位安装。施工中保安全保质量，按预定工期完成工程的建设任务。二、技术准备工作 结合工程的具体情况，进行施工设备的选型及施工机具的配置，并编制设备机具进场计划，见附件根据竖井的几何尺寸，围岩的技术参数通过计算，科学的绘制炮眼布置图。见附件结合工程具体情况，进行施工井架的选择及工作吊盘的选择。见附件根据施工的需要，科学的绘制风、 电、 水、 气 、通讯 、混凝土输送等管线的布置。编制各项技术措施，材料计划。 三、施工准备工作根据工期的安排，结合工程量及专业特点，合理配置施工队。见附件根据施工

6、队人员配置及满足生活 生产的需要合理布置临时生活设施。见附件根据施工设备、 机具的相关参数，以满足生产的需要合理布置临时生产设施，实现风、 电、 水 、气 、通讯及道路的连通，料场的平整，满足生产。见附件根据设备机具进场计划落实设备、机具按时限要求进场，按技术要求安装就位，并组织设备的调试，具备使用条件。组织井架及工作吊盘的进场、验收，并将构件进行编号，以备组装使用。组织材料的进场，并按规定要求组织见证取样，送检。第三章 施工工期（一） 工期目标 目标19个月，力争18个月（二） 施工计划 根据统一的施工部署，本次施工大致划分为三个阶段；前期准备阶段、 主要施工阶段 、工程收尾阶段。 前期准备

7、阶段计划工期6个月。分别为；设备采购人员集中及护照签证办理计划1个月；设备运输及办理相关手续1.5个月；设备调试、 检测1个月。临时生活设施、 临时生产设施从第2个月至第5个月完成。主要施工阶段计划10个月。主要施工阶段根据施工部署采取单循环段流水作业，流水作业的节拍及步长，分为入岩前段；浅入岩段；深入岩段；1. 入岩前段流水作业的节拍 步长首先确定4m为一个流水步长，那么流水节拍计算如下；打眼爆破工作时间 4小时，通风排烟工作时间 2小时，单循环段掘进渣量152.64m3，孔隙率暂按22计算实际排渣量186.22m3，单次排渣3m3，共需62次；平均每次排渣时间3min，共需186min，计

8、3.1个小时。初期支护工程量84.16，厚度暂按75mm计算，需要工作时间为；50.6小时。计划10名工人同时作业，每人2工作面，流水作业时间为5.1小时。混凝土二次衬砌工程量28m3，定型钢模板安装工作时间3.5小时，混凝土浇筑1.5小时，计5小时。单循环流水作业节拍为；4+2+3.1+5.1+5=19.2小时。考虑各工序的间隙为20小时见附图。理论上每月可掘进144m.月计划掘进140m.2. 浅入岩段流水作业的节拍，步长首先确定4m为一个流水步长，那么流水节拍计算如下； 打眼爆破工作时间 4小时 通风排烟时间 2小时单循环段掘进渣量；152.64m3,孔隙率按22计算单循环段实际排渣量；

9、186.22m3单次排渣3m3,共计62次平均单次排渣时间4min，共计248min,4.1小时混凝土二次衬砌工程量28m3。定型钢模板安装工作时间4小时混凝土浇筑工作时间2小时。单循环流水节拍；4+2+4.1+4+2=16.1小时。考虑各工序的间隙，辅助风 、电、 水 、气等因素，确定流水节拍为；18小时见附图理论上每月可掘进160m,月计划掘进140m。当浅入岩段，岩层有不稳定夹层时，应作初期支护，此时单循环段流水节拍为；4+2+4.1+5.1+4+2=21.2小时。理论上每月可掘进135m,月计划掘进120m.3. 深入岩段流水作业的节拍，步长；首先确定2m为一个流水步长，流水节拍计算如

10、下；打眼爆破工作时间4小时通风排烟工作时间2小时掘进渣量76.32m3,孔隙率按22计算实际排渣量93.11m3，每次排渣量3m3，共计31次平均每次排渣时间5min，共155min，2.6小时混凝土二次衬砌工程量14m3.定型钢模板安装2小时，混凝土浇筑1小时单循环段流水节拍；4+2+2.6+2+1=11.6小时考虑各工序的间隙，辅助风、 电、 水、 气等因素单循环段流水节拍确定为；12小时理论上每月可掘进120m,月计划掘进100m。当进入冬季施工，不具备混凝土二次衬砌时，可只进行井筒掘进工作，此种情况下单循环段流水节拍为9小时。理论上每月可掘进160m,月计划掘进140m。待条件具备时，

11、集中施工混凝土二次衬砌，每月可衬砌100m。4. 马头门施工即水平硐室施工该竖井设计有6道水平巷道，断面为55，顶部为半圆形，巷道长度为10m，水平巷道单个排渣量约为250m3。首先进行门头掘进，长度2m。然后进行该2m的混凝土衬砌，包括顶部，侧壁，铺底。计划2个工作日2m水平巷道，每个水平巷道需10个工作日，全部水平巷道需60个工作日。5. 井内排水井内排水采取集坑逐级加压排水方法。考虑渗水对施工的影响以及排水管道连接时间等因素，计划井内排水工期为15个工作日。综合上述主要施工阶段的施工计划为；入岩前段 30个工作日即1个月浅入岩段 60个工作日即2个月深入岩段105个工作日即3.5个月水平

12、巷道75个工作日即2.5个月井内排水20个工作日其他工作10个工作日共计300个工作日即10个月工程收尾阶段计划工期3个月。主要工作是细部完善，施工设备，机具的拆除，撤场，工程验收，工程资料完善，交接，结算等事宜。第四章 供水供电及通信一、供水引山泉水作为供水水源，40PVC管埋至井口，供给施工中用水及混凝土搅拌用水，采用2m3/桶的铁皮桶安放在搅拌机旁供给。井下喷射混凝土用水采用50钢管接至井下，上吊盘安放0.5m3/桶，减压使用喷射混凝土时用D25皮管接至喷头。工人生活用水引山泉水至生活区。空压机冷却用水，在机房后面建蓄水池，规格342m，蓄水24m3，供给循环冷却用水。二、供电1000V

13、高压线路架至施工现场。井口设备总装机容量：其中提升绞车：850KW2 =1700， 电压 6000V；工作台绞车：650KW1=650，电压6000V；空压机 3台130=390KW 电压 380V水泵 2台75=150KW 电压 380V 局扇 2台30=60KW 照明及其他 50KW 合计 6000V 2350KW 380V 650KW提升机电机定子额定电压6000V，必须另选电压器由10千伏变6千伏，由高压开关直接供给。同时使用系数0.7，因此变压器选用500KVA，即可满足需要。变压器低压测电源分三路供给：空压机房一路390KW，稳车一路150KW，水泵及其他一路150KW，设低压柜四

14、面，400A 3面，630A 1面。三、通信本施工区拟与电信局联系，增设信号台，用移动电话作为主要的通信工具。四、 绞车及钢丝绳1提升渣斗用四根稳车绳（ 18）一般选用4台绞车，用钢丝绳牵引，本次设计采用反向固定式：即将钢丝绳上端固定在井架上部，绳头下端剩余部分存放在吊罐内，每次出渣根据井筒深度，将配重锤下放到底部，另一端上收形成U型提起，固定在吊罐上，打眼及各项爆破工作准备结束，人员撤离至吊罐后，将配重锤提升至吊罐或安全区固定，开始放炮。井深多少下放多少，每次放炮前提升，出渣时在放置井底。2吊罐工作台稳绳，一般选用4台绞车，用钢丝绳牵引，但当吊罐工作台主重量都在吊罐绞车、钢丝绳上，只有当吊罐

15、一侧超重、倾斜或吊罐存放在安全区内，爆破时发生震动，一般侧翻角度不大于10度，侧翻力也不大，稍加调整就会自然恢复正常，故在吊盘绳上方25-30米处与吊罐绳用F16钢丝绳连接即可达到稳绳作用3 抓斗钢丝绳，本次设计改连接在工作台吊罐绳上，考虑到工作台稳绳和抓斗负荷及每天工作深度故工作台(主)绞车选用30T/3米（1-2米/秒）慢速绞车一部。4高压风管（ 18），上下水管（ 16），动力电缆（ 12），信号、通讯、监控（ 12），风筒（ 14），混泥土管（ 16）采用，一般选用绞车、钢丝绳牵引固定，本次设计钢丝绳在上部固定，根据井巷掘进深度，在吊罐工作台上从下至上，安装固定以上方案可节省设备（14

16、台绞车）投资，减少运输，节约动力（286KW），减少操作程序，方便施工。由原来设计绞车总数18台，减少至4台（提升绞车20T/3 2台，工作台（主）绞车1台，卸车绞车1台）。第五章、主要工程项目施工工艺1. 井颈段施工 井颈段施工采用明挖施工，即挖掘机开挖，自卸汽车配合运渣，挖至3m时，做第一次衬砌至井口，即锁井口。同时安装临时锁口盘，临时锁口盘上安装锁口门。待锁口完成后，进行井架及提升系统安装，同时调试提升设备，并对提升设备进行性能检测，在安全达标后，方可投入使用。锁口以下采用段掘进开挖施工。采用人工风镐打眼、 装药、 爆破。炸药采用乳化防水炸药，非电毫秒雷管，秒延期电雷管松动爆破。（炮眼布

17、置图见附件）排渣由抓岩机穏车输送抓岩机至工作面，由抓岩机抓斗进行抓渣，矸石吊桶配合排渣运输，矸石吊桶由提升机负责升降。对于入岩前之段的掘进，根据设计要求及围岩情况，需进行喷射支护的岩体，及时进行锚杆稳固，钢筋网片的挂固，混凝土的喷射支护，支护厚度严格执行设计标准。混凝土二次衬砌与掘进同步进行。2. 井筒段施工 井筒段基岩采用单循环作业段掘进作业，作业段段距的选择根据施工部署分别为4m段距，2m段距。单循环作业段采用流水法连续作业，依次为；人工风镐打眼 、装药、 由中心向周边秒延期爆破。炸药、雷管的选用及排渣均同井颈段施工方法。混凝土二次衬砌，根据施工条件分别为；与井筒同步衬砌 、集中衬砌。3.

18、 水平巷道施工 竖井掘进至水平巷道位置时，应先进行水平巷道的掘金。水平巷道的掘进应先对马头门的基岩进行爆破，排渣，然后进行马头门的混凝土衬砌 铺底包括排水沟，待马头门完成后再进行水平巷道的掘进。水平巷道的掘进采用人工风镐打眼 、装药，乳化防水炸药，非电毫秒雷管，秒延期电雷管光面爆破，排渣辅以水平运输工具运至竖井内，抓斗娤至矸石吊桶运出。4. 竖井内排水施工 根据地质参数，井内涌水量小于5m3h，故井内排水采用逐级加压泵排水。5. 辅助系统施工 风压、 通风的管线沿竖井井壁稳固，送至工作面。 爆破电缆应单独沿竖井井壁稳固，竖井内为自由端，直至竖井井底。 信号电缆、 照明电缆及其它动力电缆，随升降

19、工作盘一同升降，自由端设在工作盘内。 混凝土二次衬砌的定型钢模板，由升降稳车上下输送。第六章 质量保证体系一、工程质量目标确保全部工程达到国家、交通部现行的工程质量验收标准，确保部优，争创国优。工程一次验收合格率达到100,优良率达到90以上，井巷工程达到不渗不漏不裂，并满足大坪里隧道创优规划要求。二、质量管理机构质量管理机构见下图。项目经理项目总工副经理项目经理部副组长：组长：安质部部长试验室主任测量班班长物资部部长施技部部长施工队长工班长操作层： 质量管理组织机构框图二、建立质量保证管理体系，如下表：质量保证体系质量保证体系组织保证体 系质量保证思想保证施工质量保 证目标管理保 证经济保证

20、质量信息管理保证项目经理负 责 制体 系健全智能机 构政治思想工 作施工组织设 计方针目标制 度经 济责 任 制质量信息反馈网络施工单位建设单位质检单位监理单位信息管理员信息传递员项目经理信息源单位时间工程包干基本奖金包 干岗 位责任制奖罚制度质量责任考核实行奖罚经 济 兑 现TQC领导小组下 达目 标各队负责人制定对策措施目标落实工班或个人项目经理组织施工施工调度机械仪表设备保证人员素质技术保证检验测试工艺保证材料设备质量保证制度保证奖惩制度岗位责任制技术责任制信息反馈制优质工程TQC教育质量竞赛提高质量竞赛管理水平企业素质熟练技术规范标 准原材料设备质量保证分项工程质量检查工序质量检查完成

21、工程质量检查质量评定各队负责人TQC领导小组QC小组质检员班组质检员工 班 长全 员全面质量管理信息反馈生产过程用 户信息反馈制 度 以项目经理为首的质量管理体系，负责工程质量监督审评，工程创优全面质量管理，由质检人员负责日常工作，施工队质检员，负责各工序的质量标准实施，保证各工序的施工质量，各班质检员本班施工作业的负责，做到责任明确，奖罚分明，有章可询。质检员有职有权，在质量问题上享有一票否决的权力。自始自终，尊重业主、监理人员的意见和有关工程质量、材料验收、施工进度方面的指令，对监理人员在施工期间的检查验收等工作组织专人参与配合，确保工程质量优良。工程项目必须自检合格，然后送监理工程师检查

22、，做到自检合格，监理工程师满意。推行全面质量管理，在生产过程中进一步提高职工的质量意识。在施工中及时发现问题，采取有效措施，改进操作和施工方法。三、质量保证措施本工程施工中，采取如下措施，保证工程质量。1、加强测量放样工作，开挖过程严格控制井帮的超挖和欠挖。基岩段采取光面爆破，爆破后周边炮眼痕迹必须保留70%以上。2、保证混凝土质量（1）对水泥、砂、石料进行检验，通过试验确定配合比，取样试块送检每工作班制一组，确保混凝土标号达到设计标准。（2）冬季施工对水、砂加热，确保混凝土入模温度大于15。（3）立模时，放线控制内壁，外壁立模准确，井筒半径不得小于或大于50mm。（4）、砼表面平整，无明显台

23、阶，无裂痕，不得有蜂窝和麻面。3、接茬处认真做好防水板挂设，采用单斜面接茬，认真处理，以保证接茬处不漏水。4、编制各工序作业规程。施工记录检查、检验和试验报告等所有质量记录必须按时产生并妥当保存。工程竣工后编制成册，交付业主归档。5、测量：在井口、十字中心线上各个方向建二个固定点和两个近井点，并在锁口盘上定出井筒中心点。定期对中心点进行复测。井筒中心点的测定，用6钢丝，下吊30Kg重锤测定。确保中心线定位正确。第七章 安全保证措施一、安全目标安全施工目标：井筒施工无伤亡事故，无重伤事故。始终贯彻、执行“安全第一，预防为主”的安全生产方针。分析本工程的工程实行情况，制定以安全爆破、垮帮坍塌、井筒

24、坠物和机电安全为重点的安全措施。二、安全管理机构为加强安全领导，逐步走向系统、网络管理，项目经理部及施工队成立以单位主管为核心的安全领导小组，对本项目管段的安全工作进行全面的领导。三、安全保证体系1.职业健康安全保证体系按GB/T 28001职业健康安全管理体系、规范标准，组建现场职业健康安全保证体系2.安全检查程序为保证安全规定及措施的落实，建立安全检查程序 检查工作内容安全保证体系安全管理安全目标组织机构自检制度安全日常检查检查安全工作报表检查安全宣传工作安全制度落实情况安全防护用品使用预防安全事故措施检查安全目标规划检查日常安全活动检查奖惩条例执行检查制度制定落实检查安全法规齐备检查安全

25、会议记录安全工作总结图7.2-2 安全检查程序框图三、安全保证措施制定各工种的安全操作规程；对新工人和变更工种的工人，都要进行岗前培训，接受安全教育，方能上岗，重要工种、爆破工、绞车工必须持证上岗。1、爆破安全：1）、严格爆破器材管理，建立存放、领料、运输和保管度，严格遵守国家或地方政府关于爆破器材的管理、运输、使用规定。2）、放炮员持证上岗，药引装配在距井口50m以外安全地带。装入安全箱子，专桶下井，严禁打眼和装药同时进行，装药前必须把工作面设备器材搬入吊盘，无关人员撤出井外；待装药，联线完毕后，放炮员撤出井外，开启井盖门，在井口接线引爆。3）、放炮通风后，安全人员进入工作面，对井帮进行安全

26、处理，遇哑炮，必须在离炮眼0.3m处打一平行眼，重新装药爆破，严禁用手拉、镐刨、水洗等方法处理哑炮。4）、为防止工作面的杂散电流意外引爆，装药前必须切断井下电源，采用矿灯照明。2、井帮管理1）、实行短掘短砌；开挖过的井帮必须进行清扫，敲打井帮，防止“掉石”伤人，及时做好初期锚喷支护。基岩段施工，放炮通风后，安全员必须首先进入工作面进行井帮安全处理。2）、认真观察井帮的地质变化，做好记录，认真分析，严防地下涌水、透水。3、机电安全1）、提升系统、悬吊系统等设备在选型时，必须符合安全规程所规定的安全系数。安装后经过认真检查核对无误后，方能投入使用。施工中每天检查，做记录，每月检查一次，发现问题及时

27、处理。2）、人员下井必须按规定人数，分桶先后下井，严禁挤拥下井，严禁人、物混装。3）、吊桶上下、吊盘起落等井下信号，由井口值班员指挥、传达。绞车工、稳车司机必须明确信号后方能开车。4、防坠措施竖井施工必须严防坠物伤人。1）、上班前，每班必须对封口盘上杂物、碎块进行检查、捡干净，卸渣前必须先盖好井盖门后卸渣，井口值班人员必须及时检查井口盘无可能掉下碎石，方能开门下桶。2）、下井的材料（钢筋等）高出提升桶的工具、物料。上、下井时必须用绳绑紧，不得超出桶沿以外，严防坠落伤人。3）、高空作业人员（井架上）乘座吊桶人员，吊盘上工作人员，必须佩带保险带。第八章 防火、防冻、防水措施1、冬季施工，机房及工人

28、住宅，生炉防冻必须制定措施防止火灾。严禁野外烧火取暖，严防火灾。2、根据实物工程量提前组织有关机具、外加剂和保温材料进场。3、混凝土原材料加热优先采用加热水的方法，当加热水仍不能满足要求时，再对骨料进行加热。采用铁桶、大锅、热水锅炉直接用明火提高水的温度。4、砼在浇灌前，应清除模板和钢筋的冰雪和污垢，装运拌合物用的容器应有保温措施，浇灌过程中发生冻结现象时，必须在浇筑前进行加热拌合，保证砼的入模温度不低于15。5、在明洞洞口搭设暧棚，对浇筑混凝土进行保温养护。6、井口、机房、周围开沟排水，水流畅通。第九章 施工环保、水土保持措施1、成立以项目经理为组长的施工环保、水土保持领导小组，制定施工环保
