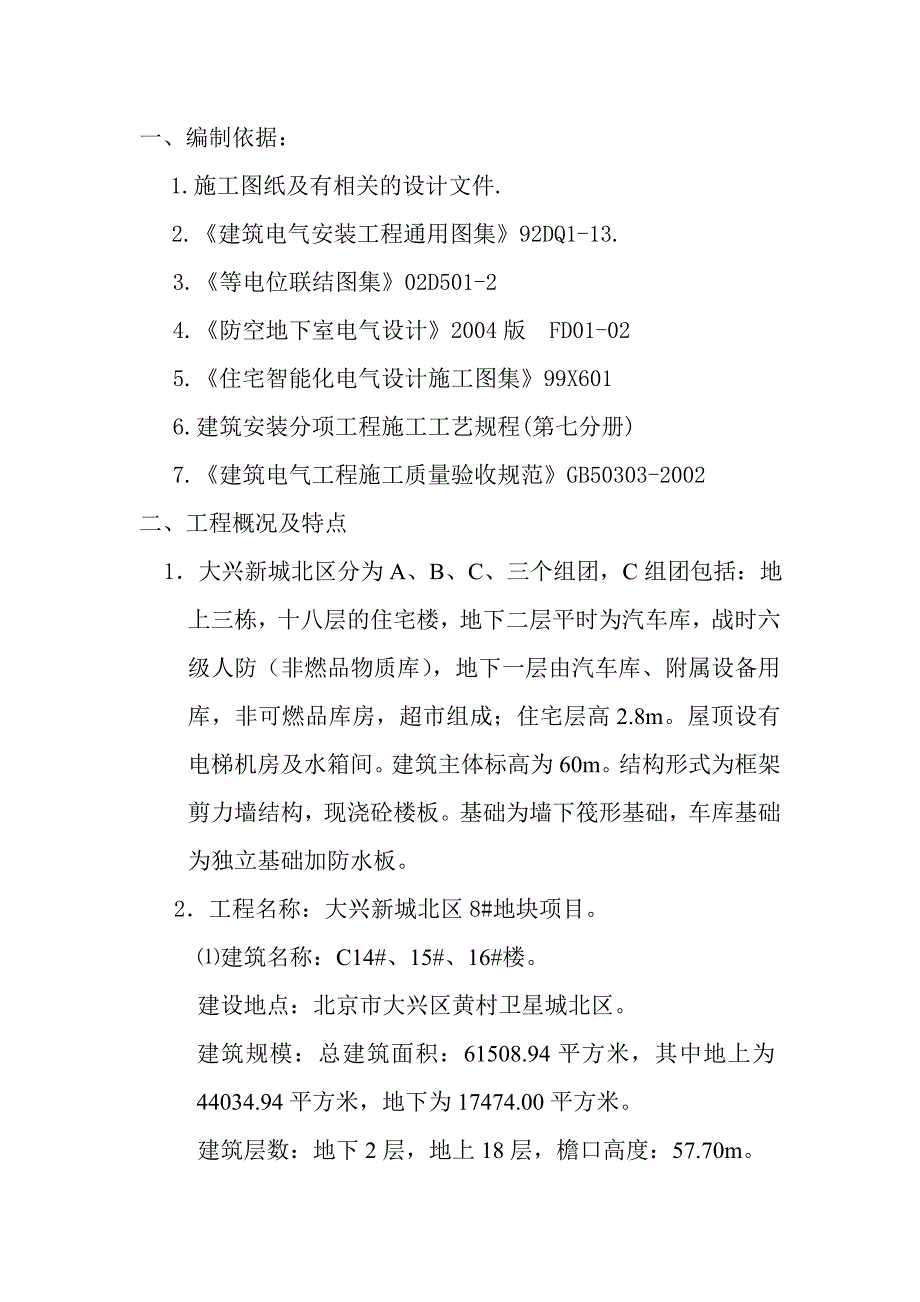

1、一、编制依据： 1.施工图纸及有相关的设计文件. 2.建筑电气安装工程通用图集92DQ1-13.3.等电位联结图集02D501-24.防空地下室电气设计2004版 FD01-025.住宅智能化电气设计施工图集99X6016.建筑安装分项工程施工工艺规程(第七分册)7.建筑电气工程施工质量验收规范GB50303-2002二、工程概况及特点 1大兴新城北区分为A、B、C、三个组团，C组团包括：地上三栋，十八层的住宅楼，地下二层平时为汽车库，战时六级人防（非燃品物质库），地下一层由汽车库、附属设备用库，非可燃品库房，超市组成；住宅层高2.8m。屋顶设有电梯机房及水箱间。建筑主体标高为60m。结构形式

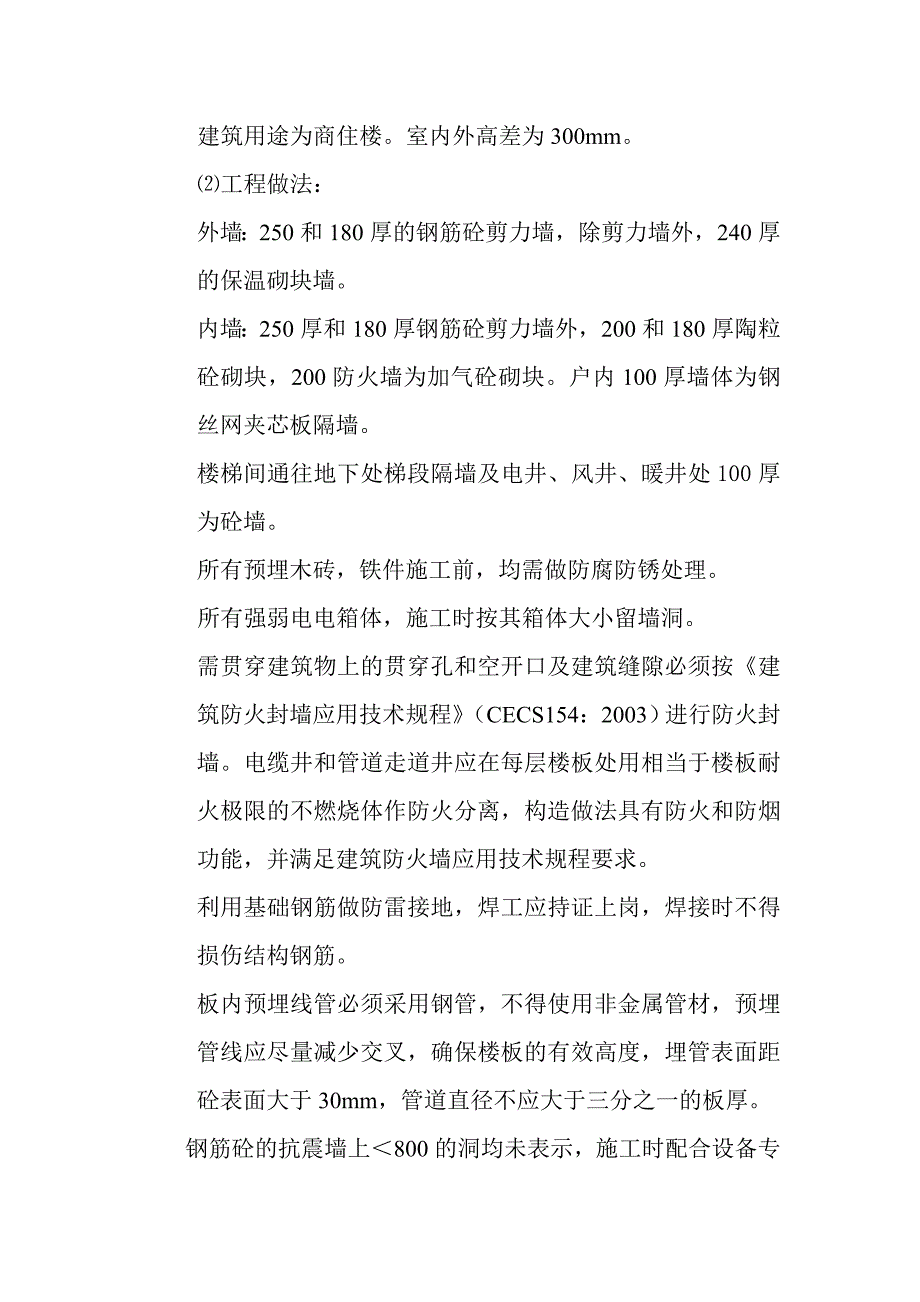

2、为框架剪力墙结构，现浇砼楼板。基础为墙下筏形基础，车库基础为独立基础加防水板。2工程名称：大兴新城北区8#地块项目。建筑名称：C14#、15#、16#楼。建设地点：北京市大兴区黄村卫星城北区。建筑规模：总建筑面积：61508.94平方米，其中地上为44034.94平方米，地下为17474.00平方米。建筑层数：地下2层，地上18层，檐口高度：57.70m。建筑用途为商住楼。室内外高差为300mm。工程做法：外墙：250和180厚的钢筋砼剪力墙，除剪力墙外，240厚的保温砌块墙。内墙：250厚和180厚钢筋砼剪力墙外，200和180厚陶粒砼砌块，200防火墙为加气砼砌块。户内100厚墙体为钢丝网
3、夹芯板隔墙。楼梯间通往地下处梯段隔墙及电井、风井、暖井处100厚为砼墙。所有预埋木砖，铁件施工前，均需做防腐防锈处理。所有强弱电电箱体，施工时按其箱体大小留墙洞。需贯穿建筑物上的贯穿孔和空开口及建筑缝隙必须按建筑防火封墙应用技术规程（CECS154：2003）进行防火封墙。电缆井和管道走道井应在每层楼板处用相当于楼板耐火极限的不燃烧体作防火分离，构造做法具有防火和防烟功能，并满足建筑防火墙应用技术规程要求。利用基础钢筋做防雷接地，焊工应持证上岗，焊接时不得损伤结构钢筋。板内预埋线管必须采用钢管，不得使用非金属管材，预埋管线应尽量减少交叉，确保楼板的有效高度，埋管表面距砼表面大于30mm，管道直
4、径不应大于三分之一的板厚。钢筋砼的抗震墙上800的洞均未表示，施工时配合设备专业图纸预留，不得遗忘，洞口边无连梁暗柱时，做法见03G1013图集。3该建筑物的用电负荷级别（消防负荷为一级）为：一、二、三级，电源引入方式采用TN-C-S系统；电源电压380/220V，工程采用放射式树干式相结合的供电方式，动力负荷采用放射式供电，对于住宅供电采用树干式供电。对加压风机、消防电梯及公共照明等一级负荷采用双电源末端互投。4配电系统是根据用电的特点，供电的可靠性、灵活性、人身安全、节能、便于施工和管理，技术先进，经济合理等各项原则考虑的。5首、二层的商铺用电计量采用三相机械表。公共建筑，地下车库等非居民
5、用电单独设表计量，居民用电采用预付费卡式表，互不联系。6电力干线和支线，一般采用高分断，带复式脱扣器的系列低压断路器保护；电动机功率为15.00KW及以上者采用磁力软启动器启动，并附有热继电器作过载保护；导线截面按计算负荷进行选择，并以导线长时间允许温升，机械强度，允许电压降进行检验；导线采用BV-500型塑钢线者，穿钢管暗敷，干线采用交联聚乙烯绝缘：YJV-0.6/1.0KV耐火型。NH-YJV-0.6/1KV，并沿桥架敷设，电缆由桥架引出至箱体敷方式以平面标注为准。电缆桥架应涂防火漆，且耐火极限不低于1小时。7.电梯、消防泵、排烟风机、防卷帘等动力用电均采用双路供电，并在其电源箱内自复、自
6、投；即当正常电源断电时，备用电源自动投入；正常电源恢复时，备用电源自动切除。火灾确认后，电梯应降至首层。8.楼道、楼梯间、电梯厅、公共入口等公用部位照明用电由动力表统一计量。9.采用“一户一表”制，住户电表箱集中在每层的竖井内，表前装隔离器，表后设短路及过载保护；住户内设户盘，暗装，距地1.8m。10.照明：人防内非潮湿场所选用塘瓷平盘罩节能荧光灯，链吊；消防泵房，生活用水泵房，中水泵房选用节能防潮型荧光灯吸顶，在拐弯处0.5m的嵌墙上设置疏散指示灯；在安全出口的正上安装安全出口灯。楼梯间、楼道、电梯厅、公共入口选用防潮吸顶灯；起居室、卧室选用塘瓷平盘白炽灯，吸顶安装。其中疏散指示灯安全出口灯
7、应自备蓄电池。供电时不低于30min（EPS电源、供电的消防应急灯除外）商铺、商业采用双管格栅荧光灯。照明根据使用情况，一般采用分散面板开关控制，车库采用配电箱集中控制，商业照明由装修公司二次设计，所有低于2.4m的照明灯具其供电电源增加敷设一根接地保护线。11.电视、电话线路敷设及网络布线：有线电视由电视光机站、电话电缆、多模光纤由小型电话机房、网络机房，由室外经穿墙预留管引进后，敷设于桥架并引至弱电竖井，弱电竖井内电话中间或终端箱、网络集线器箱，放大器箱及分支分配器箱，箱体底距地均为1.0m，分线箱距地0.5m。由弱电竖井分线箱，引往户内家庭终端箱的一根超五类数据线和一对电话线合穿SC20
8、 ，一根有线电缆共穿一根SC20.有线电视系统采用750MHZ邻频传输，要求用户电平满足64dB，图像清晰度不低于4级；房间干线电缆使用SYWV-75-9敷设在线槽内，电入线电缆选用SYWV-75-5穿SC20管暗敷。计算机插座选用RJ45超五类型，与网线相匹配。12消防：包括消火栓系统，火灾自动报警系统，自动喷淋系统，消防广播系统。消火栓有自带动作指示灯的消火栓按纽，火灾时火灾信号被传送到消防泵内的消防控制箱，火灾信号按通相应设备后，使消防泵的控制回路按通，启动消防泵；同时启动排烟风机并又把火灾信号传送到值班室，消防泵启停信号也被传送到值班室；由消防人员或值班人员切断有关部位的非消防电源。火
9、灾报警信号线明敷设在桥架或钢管内时，采用耐火型。并且桥架和钢管应作防火处理，暗埋敷设与保护层厚度不小于30mm建筑结构内时采用阻燃型。13多功能访客对讲系统：只做管路的敷设，具体的厂家由业主确定。本小区总线制多功能访客对讲系统，工作状态及报警信号送到小区的管理中心；门口机嵌墙安装，底距地人1.4m。对讲分机柱强安装在住户门厅内（兼做防入侵报警系统控制器）距地1.4m。14.防雷与接地：该建筑物防雷级别为三类进出建筑物的各种金属管道均应与电源重复接地做总等电位联结。电源重复接地、保护接地防静电接地及建筑物防雷采取联合接地措施，要求联系接地电阻不大于1。为防雷电波侵入住户总配电箱内装设电涌保护器（
10、SPD）为防侧击雷，在建筑物60m以上每隔三层围绕建筑物外廓的墙内做均压环，并与引下线焊接，并将距地30m及其以上的金属窗门框架，阳台金属栏杆以及面积较大的金属装饰物，就近与钢筋网或金属构框连接。为防直击雷，采用在屋角、屋脊、女儿墙、或屋沿上，装设环形避雷针，并在屋面上安装不大于15m15m的网格，突出屋面的屋体，沿四周装设避雷带，引下线利用结构主筋，每处不小于2根。引下线、断接卡子距地0.8m。15.设备的安装：电气竖井装有维护检修门，竖井内有镀锌扁钢（254）接地线一条和接地端子。电气竖井不应有其无关的管道等通过；电缆桥架电缆或其穿管在穿过防火墙及防火楼板时，应采取防火隔离措施。防火材料应
11、采用防火隔板或放火堵料。配电箱的安装，明装箱距地1.2m，暗装箱体的位置预留应与土建密切配合，谨防遗漏，以免给后期施工带来不必要的损失；若遇结构暗柱，应左右或上下偏移。开关距地1.3m，插座（除标注外）距地0.3m，开关、插座为86系列。卫生间做局部等电位联结；做法见92DQ131P79管线经过伸缩缝时参照92DQ5的做法16.地下室电气安装工程概况：地下二层为平战结合防空地下室，平时为汽车库，战时为六级物资库，包括战时电力， 战时照明。供电：平时电源引自本楼配电室，战时电源引自区域电站，两电源战时手动投切，区域电源引入人防处室外做爆波电缆井。人防内所以电缆电线均采用铜芯电线电缆，引入人防的电
12、源电缆穿钢管明敷设，灯具、插座等人防内设备线路穿钢管暗敷设。设备安装：配电箱挂墙明装安装，距地1.4m，EPS电源框落地安装，基础出地面200。人防出口处预留四根SC70防护密封管，EPS持续供电不小于3小时。人防内的灯具应为较轻的灯具，吊链式安装，高度2.5m ,加装护网。从人防内部至防护密闭门外的照明线路，设单独供电回路，并在防护密闭门内侧，距地2.3m处安装熔断器，做短路保护04FD0219。引入人防的所有管线，应暗敷设在楼板内或墙内，其只能明敷，则去穿过围护结构，防护密闭隔墙时，电工应密切配合留管，并在管线敷设完后，做防护密闭和密闭处理人防的所以分支管线均穿镀锌钢管暗敷设。利用基础内钢
13、筋网做为保护接地装置，接地电阻不大于1。三、施工程序、方法及要求：1钢管暗敷设：1.1预制加工：根据施工图纸，加工好各种盒、箱、管弯，管径为20mm及其以下时，用手扳煨弯器。管径为25mm及其以上时，用液压煨弯器。1.2根据施工图纸确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，挂线找平，线坠找正，标出盒、箱实际尺寸位置.1.3稳筑箱盒、箱：要求灰浆饱满，平整牢固，坐标正确。现浇砼板墙固定盒、箱加支铁固定盒、箱底距包墙面小于30MM 时，需加金属网固定后在抹灰，防止开裂。1.4管路敷设：敷设与多尘和潮湿场所的电线管路、管口处均应做密封处理。管路并应想潮湿场所处倾斜。1.5管路宜沿最近的
14、路径敷设并应减少弯曲，埋入墙或混凝土内的管路，管壁距墙（地）面净距应不小于15mm保护层。1.6进入落地式配电箱的管路，排列应整齐，管口应高出基础面不小于50mm。1.7埋入地下的管路不宜穿过备基础，在穿过建筑物基础时，应加装保护管。1.8管路连接：管径20mm及其以下钢管必须用套管连接。管径20mm及其以上的钢管，可采用管箍连接或管套焊接：管路超过以下长度，应加装转线盒，其位置应便于穿线。无弯时，45mm；有一个弯，30m；有两个弯时，20m有三个弯时.1.9管进盒、箱连接：管口入盒、箱，可用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管口露出盒箱应不小于5mm。有锁紧螺母者与锁紧螺母
15、平，露出锁紧螺母的丝扣为21扣。两根以上的管入盒、箱时要求盒箱内的管头长短一致，间距均匀，排列整齐，进入落地式配电箱的管路，排列应整齐，管口应高于基础面不小于50mm。管进盒箱要煨灯叉弯。1.10变形缝处理：管路经过变形缝时，在变形缝两侧各预埋一个接线盒，先把管的一端固定在接线盒上，另一侧接线盒不固定且低部的垂直方向开长孔，其孔径长宽尺寸不小于被接入管直径的2倍，两侧连接好补偿接线。1.11地线焊接：管路应做整体接地连接，穿过变形缝时，应有接地补偿装置。如采用跨接方法连接，跨接地线两端焊接面不得小于该跨接截面的6倍。焊缝均匀牢固，焊接处要除药皮，刷防腐漆。2.钢管明敷设：2.1明敷设工艺与暗敷
16、设工艺相同初见相关部分。2.2根据施工图加工支架、吊架、抱箍等铁件及各种盒、箱弯管。2.3支架、吊架的规格无特殊规定的，扁钢支架应不小于30mm*3mm。角钢支架应不小于25mm*25mm*3mm。埋住支架应有燕尾，埋入深度应不小于120mm。2.4测定盒、箱及固定点的位置：固定点的间距应均匀，管卡与终端、转弯中点与电气器具或接线盒的距离为150500mm。2.5盒、箱固定：由地面引出管路至箱时，需在箱下侧100150mm处加稳固支架，将管固定在支架上，盒箱安装应牢固平整，开孔整齐并与管径相吻合。要求一管一孔不得开长孔，不得电气焊开孔。2.6管路敷设与连接时允许偏差值管路在2m以上时，偏差为3
17、mm，全长不应超过管子的1/2；管路连接应采用丝扣连；2.7明配管管弯半径一般不小于管外径的6倍；如有一个弯时，可不小于管径的4倍。2.8往上引管有吊顶时，管上端应煨成大于等于90弯进吊顶内，且长度大于300 mm，由顶板向下引管不宜过长。2.9管路过防火分区应用防火堵料密封堵洞。3.管内穿线3.1根据设计图纸要求选择导线，并将管内杂物清除，并上好护口。3.2绑好导线和带线。3.3穿线时管路较长或转弯较多时,在穿线的同时,往管内吹入适量的滑石粉两人配合协调,一拉一送.3.4导线在变形缝处的补偿装置,并留有一定的裕量.3.5穿线时，不同回路、不同电压和交流与直流的导线，不得穿入同一管内。4.电缆
18、桥架、线槽安装：4.1施工工艺流程：支架安装水平、垂直安装保护地线安装 弹线定位 4.2本工程安装方式有：沿墙面安装吊顶内、楼板下吊装。4.3安装前桥架、线槽外护层表面应完整色泽均匀无毛刺。4.4支架应安装垂直、平整，悬挂吊钩应有调整螺栓，拉攀方向应一致。4.5普通电缆桥架敷设时，支撑点间距不宜大于2m。4.6非直线段的桥架支吊位置设置：桥架弯通弯曲半径不大于300mm时，应在距弯曲段与直线段接合处300600mm的直线段设置一个支吊架；当弯曲半径大于300mm时，还应在弯通中部增设一个支吊架。 4.7桥架的支架沿桥架的走向应排列整齐、间距均匀。 4.8托盘、梯架的连接板的螺栓应紧固，螺母位于
19、托盘、梯架的外侧。 4.9从托盘处引出电管时，应用开孔机预先开孔，开孔圆滑平整，孔径与所配钢管相吻合，严禁动用电气焊割孔。 4.10非镀锌电缆桥架的连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm。 4.11电缆桥架安装时出现的悬臂段，一般不得超过100mm。 4.12电缆桥架连接板接头尽量置于跨度的1/4处，禁止置于跨度的1/2处或支撑点上。 4.13电缆桥架与各种管道平行、交叉敷设时，其净距应符合规范规定：电缆桥架与工艺管道共架安装时，电缆桥架或线槽应布置在管架的一侧。 4.14电缆桥架过建筑伸缩沉降缝时，电缆桥架应断开，距离以100mm左右为宜，采用伸缩接头做法。 4.15电缆桥
20、架及线槽从正常环境穿墙进入防火、防爆的环境时，墙上应采取相应的防火封堵密封措施。5.电缆敷设：5.1电缆敷设施工工艺流程：核对电缆的规格、型号、敷设方式、位置绝 缘 测 试敷设、挂标志牌电缆及时封头 5.2施工前对电缆进行详细检查：电缆的规格、型号截面电压等级、长度均应符合设计要求。外观扭曲、损坏现象。5.3 1KV摇表遥测线间及对地的绝缘电阻不应低于10M。5.4应把电缆按其实际长短相互配合，通盘设计，避免浪费。敷设电缆应准备充足的劳动力，电缆应一根一根的拖放。5.5电缆在桥架内水平敷设时，两端，转弯及每隔5.0m10m处进行固定：垂直敷设时，电缆的上端及每隔1.52m固定一处。5.6桥架内
21、的电缆应在电缆终端头、转弯及井内，以及每隔50m处，应装设标志牌。标记编号、型号、规格、及起止点等。标志牌的规格宜统一，标志牌应能防腐、醒目、挂装应牢固且便于维修。5.7电缆进入电缆沟、竖井、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。在穿过防火墙或防火楼板时，应采取防火隔措施。5.8电缆敷设避免电缆和地面摩擦。敷设时，在地面上放置滚轮，特别是在转角处，更应多放。5.9敷设时不应使电缆过度弯曲、机械损伤。电缆的弯曲半径不应小于规范的规定。5.10消防用电缆与非消防用电电缆分线槽敷设，或线槽中间加隔板，将双电源末端供电的线路敷设在不同的隔间内。5.11电缆头的制作制作前应再次核对电
22、缆的走向、绝缘情况、电压等级、电缆截面等。施工操作从剥切电缆开始到施工完毕，必须连续进行，尽量缩短绝缘暴露时间，以防绝缘吸潮，同时在操作时防止汗水侵入绝缘材料内。剥切电缆时，不允许损伤芯和应保留的绝缘层，且使线芯沿绝缘表面至最近接地点的最小距离应符合下列要求1KV及以下的电缆为50mm。6.配电柜（箱）、屏、盘的安装：6.1安装施工工艺流程： 明装配电箱膨胀螺栓固定 弹线定位 箱内配线绝缘测试暗装预留箱体固定6.2四方单位检查，并填写“设备开箱检查记录”。 6.3电箱安装可用金属膨胀螺栓固定。埋入时注意螺孔间距离。子 2.1.5.4落地柜安装：可用槽钢做柜的底座，并用10或12mm金属膨胀螺栓
23、固定好底座。6.4基础型钢的水平度和垂直度的误差应严格控制在规范要求之内。6.5挂式配电箱安装：配电箱用金属膨胀螺栓固定在墙上。使用冲击电钻打膨胀螺栓孔时，冲击钻头的直径应与金属膨胀螺栓的直径相匹配。在固定时应调整好垂直度、平整度，固定要牢靠。6.6盘柜的带电具的可开启门和框架接地端子用裸编制铜导线可靠连接。6.7箱柜内的导线应排列整齐，绑扎牢固，导线应有一定的余量；2.1.5.9按照设计的接线图及厂家的说明书，对配电柜和盘柜进行正确的校线、连线和相应的检查工作。6.8每台柜（屏）单独与接地母线连接。柜本体应有可靠、明显的接地装置。7.照明装置安装施工方法及施工要点：7.1灯具检查：根据灯具的
24、安装场所检查灯具是否符合要求：根据装箱清单清点安装配件是否齐全。检查灯具外观有无擦碰、变形、受潮金属镀锌层剥落锈蚀等现象。7.2灯具的安装及接线：灯具在安装前应先进行测位、划线，确定灯具的位置。成排灯采用预埋件安装时，预埋件距离墙边尺寸一致，位置应准确并作好标记。安装前应用干净的棉布将灯具擦洗干净并且试亮。多股铜芯线应先拧紧搪锡后在和电气器具连接，或压接接线端子后，再与接线柱连接。灯具接线时要严格区别相线和零线，相线必须经过开关再到灯头，尤其是螺口灯头，相线应接在灯头中心的铜片上，零线接螺口铜圈上，以利安全，导线在灯具内应排列整齐，多根导线时应进行绑扎固定。7.3从接线盒到等接线端子或镇流器端
25、子的接线应完整，在灯链等处不得有接头。7.4吸顶安装的灯具可采用膨胀螺栓，膨胀螺栓的规格应符合设计或规范要求。安装后与顶棚间不应留空隙。7.5灯具安装时灯线应留有余量。7.6灯具安装应牢固，密封灯具的进线口、灯罩四边密封件要安放准确、压接紧密。灯具排列应整齐，其金属间隔片不应有弯曲扭斜等缺陷。7.7灯具对称安装时，其纵横中心轴线应在同一直线上，偏斜不大于5mm.7.8通电试运行：经绝缘测试见车合格后，进行通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序是否对应，如发现问题应立即断电，查出原因并修复。8.插座、开关的安装8.1插座、开关的安装高度应符合设计要求
26、。8.2同一室内安装的插座、开关高度差不宜大于5mm；并列安装的相同型号的插座高度差不宜大于1mm。8.3开关的通断位置应一致，且操作灵活、接触可靠，并应控制相线。8.4插座的接线应符合规范要求，零线、接地保护线接线位置正确。同一场所的三相插座，起接线的相位必须一致8.5严格按设计要求的型号、规格安装在指定的地点，潮湿、防爆危险场所相应的特殊形式插座。9.防雷及接地安装9.1施工工艺流程图：接地体接地干线引下线避 避雷 雷带 网接地电阻测试补打人工接地板 均压环 9.2接地干线的连接应采用焊接，焊接处焊缝应饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，
27、刷沥青做防腐处理。9.3采用搭焊接，镀锌圆钢焊接长度不小于其直径的6倍，并双面施焊。镀锌扁钢不小于其宽度的2倍，且至少3个棱边施焊。9.4利用建筑物外侧结构柱内2根主钢筋作引下线，避雷网和主钢筋可靠焊接，引下线和基础底板钢筋焊接为一整体并与地下三层底板下侧周圈预埋的404镀锌扁钢及结构锚杆内2根主钢筋焊接牢固作为接地装置。引下线随主体施工时，应刷标志漆。9.5 45m及以上层楼板处外侧圈梁或剪力墙内钢筋相互焊接连通，形成环路，并与引下线焊接，其金属门窗，构件等与 该层楼板内的钢筋焊接成一体后再与引下线焊接，屋顶上所有电气设备的金属外壳及金属构件均应与防雷装置可靠焊接。在高基配电室设总等电位联结
28、端子箱，各个机房内、强弱电竖井、卫生间、厨房等处均安装有局部等电位联结端子箱所有进出本建筑的金属管道均就近与总等电位联结干线相联结，局部端子箱均通过预埋板就近与总等电位联结干线相连。9.6机房内各种金属管道，设备外等均与局部等电位端子箱相联结。接地干线沿墙敷设，底距0.2m过门及非沿墙处理地敷设。9.7玻璃幕墙竖预埋件水平距离每5M左右和楼板圈梁2根主钢筋用10钢筋焊接，竖与竖之间需进行电气连接。10PVC管暗敷设要求： 10.1管路连接采用套管粘接法和专用接头进行连接,套 管的长度不小于管外径的3倍,管子的接口应位于套管的中心,接口处应用胶粘济粘接牢固. 10.2管子的最小弯曲半径应大于或等
29、于6D,弯扁度小于或等于0.1D.暗敷设在土建结构内时,管子的保护层厚度大于15MM. 10.3埋设在墙内或砼内的PVC管.应采用中型以的. 10.4管进盒箱采用专用端头连接,一管一孔,不允许开长孔.管进入盒箱应与盒箱里口平齐.11.电气安装系统调试要求:11.1单体校验低压电气设施都应进行单体校验，任何装置投入使用前都应进行检验，以保证其正确安装。下测试每条线路的绝缘电阻值看是否达到规范要求：检查供电电压、相序、功率因数是否正确，并进行调整。做好以上检查后，可将电源从第一级开关起，逐级送到最末一级，并检查电源的电压相序。先逐个回路进行送电再对单台设备等按使用说明书的要求进行手动调试。11.2
30、单系统试验经过单机调试合格后，进行单系统试验，手动操作各开关，检查开关动作是否正确，信号指示是否正确，保护回路动作值是否正确、灵敏。手动操作正确后，进行自动操作调试，人工模拟各种状况，看自动系统能否正常工作，对不能正常工作的控制设施参数进行调整，直到满足要求。远距离控制试验：在控制管理中心，在主控制柜上对控制远距离的灯具等设备的开关进行开关操作，检查各控制设施能否正确工作各受控设施的工作状况能否在主控制柜上正确显示。系统联合调试：根据施工进度，编制系统联合调试方案，配合其它专业进行联合调试。防雷、接地装置的检验：接地网的接地电阻采用灵敏精确的地阻测试仪测量接地电阻，其测量阻值应符合设计要求，如
31、不能达到要求规定应增加接地极至符合要求。试验记录：试验人员对所有试验项目及试运情况进行记录，并由调试负责人审核，方可作为试验依据提交有关部门。12.电气安装工程调试：12.1强电系统：电力系统：各级供配电设施一、二次回路检查供配电设备挂牌线路绝缘电阻复测合闸送电供配电设备试验调整做好记录照明系统：各级供配电设施一、二次回路检查供配电设备挂牌线路绝缘电阻复测合闸送电供配电设备备调整灯具试亮做好记录.四.质量保证措施：1.持证上岗率必须为施工总人数的70%以上。2.在每个分项工程施工之前，先做样板，样板质量为优良，以样板的质量为准，进行该分项工程的全面施工。3.实行“三检制”即自检、互检、交接检。
32、开展全面质量管理活动。4.在开工前，有技术员组织施工人员熟悉施工图纸，对于要的、特殊的部位做详细的交底。5.防雷接地装置必须按规范规定进行施工，金属件必须使用镀锌材料。6.各种开关、插座、配电箱的标高必须符合设计要求和规范规定。7.10mm导线终端必须使用封口铜线鼻子。严禁使用开口鼻子。保护地线压接螺栓，必须加装平垫、弹簧垫片，用螺母固定、压牢。8.管路的敷设、穿线、导线连接及灯具安装等必须按规范规定进行施工。9.电气材料、设备等必须有出厂合格证，检测报告等相关有效的质量证明文件、设备进场后立即进行检查，发现不合格的立即退场。10.对于隐蔽的部位，严格隐检制度。不合格的不允许进行下道工序的施工
33、。11.对电箱的质量要求：铁制配电箱必须有足够的机械强度，固边无损伤，颜色均匀。总箱应设N端子排和PE端子排。二层板厚度不小于1.5mm，并设置8mm接地螺栓.箱也应设8mm接地螺栓。箱体内各种器具要安装牢固，配线要分色，排列整齐，绑扎成束，压接牢固。电箱体外要装有铭牌。暗装箱右下角焊404接地扁钢，外露100mm .未尽事宜按有关图纸专业要求及现行的国家文件、规范、标准执行。五、设备、半成品、成品供应计划；所有材料、设备、半成品、成品必须在使用前三天进场，需要进行加工的设备如电箱（盒）等，必须提前进行加工定做。六、材料节约及成品保护措施：1.实行限额领料，充分利用短料、边角料，合理布置管线走
