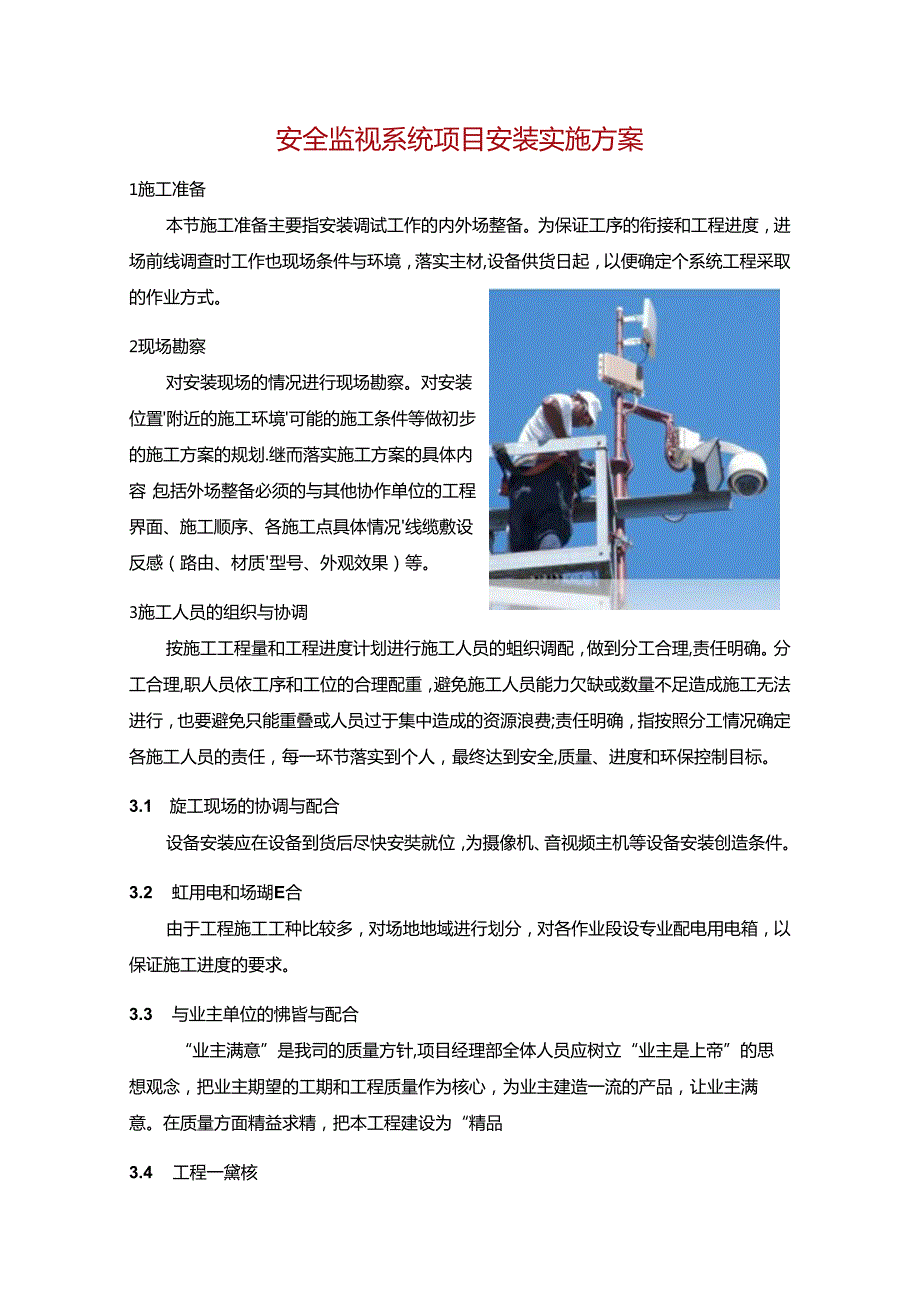

1、安全监视系统项目安装实施方案1施工准备本节施工准备主要指安装调试工作的内外场整备。为保证工序的衔接和工程进度，进场前线调查时工作也现场条件与环境，落实主材,设备供货日起，以便确定个系统工程采取的作业方式。2现场勘察对安装现场的情况进行现场勘察。对安装位置附近的施工环境可能的施工条件等做初步的施工方案的规划.继而落实施工方案的具体内容，包括外场整备必须的与其他协作单位的工程界面、施工顺序、各施工点具体情况线缆敷设反感（路由、材质型号、外观效果）等。3施工人员的组织与协调按施工工程量和工程进度计划进行施工人员的蛆织调配，做到分工合理,责任明确。分工合理,职人员依工序和工位的合理配重，避免施工人员能
2、力欠缺或数量不足造成施工无法进行，也要避免只能重叠或人员过于集中造成的资源浪费;责任明确，指按照分工情况确定各施工人员的责任，每一环节落实到个人，最终达到安全,质量、进度和环保控制目标。3.1 旋工现场的协调与配合设备安装应在设备到货后尽快安奘就位，为摄像机、音视频主机等设备安装创造条件。3.2 虹用电和场瑚E合由于工程施工工种比较多，对场地地域进行划分，对各作业段设专业配电用电箱，以保证施工进度的要求。3.3 与业主单位的怫皆与配合“业主满意”是我司的质量方针,项目经理部全体人员应树立“业主是上帝”的思想观念，把业主期望的工期和工程质量作为核心，为业主建造一流的产品，让业主满意。在质量方面精

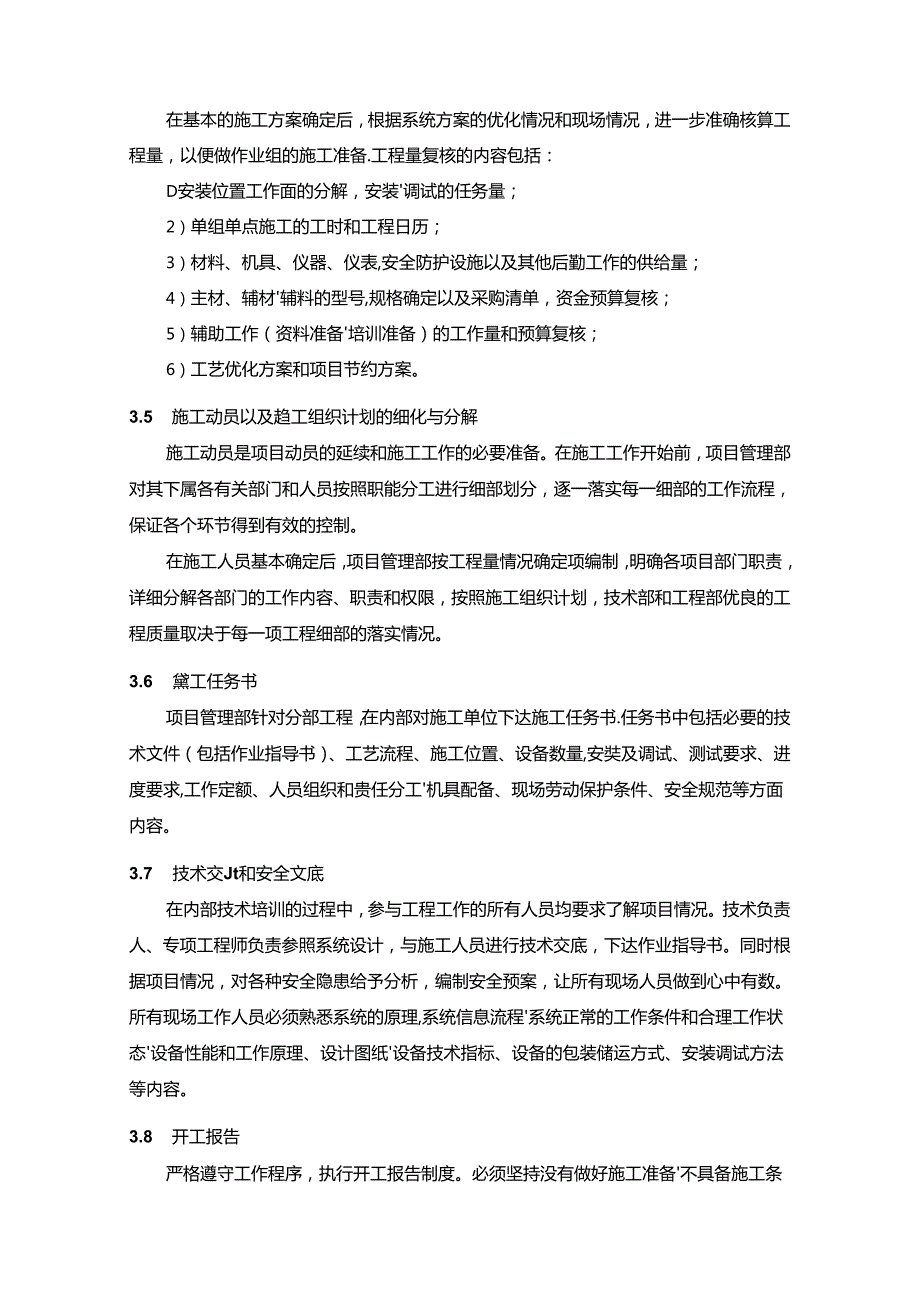

3、益求精，把本工程建设为“精品3.4 工程一黛核在基本的施工方案确定后，根据系统方案的优化情况和现场情况，进一步准确核算工程量，以便做作业组的施工准备.工程量复核的内容包括：D安装位置工作面的分解，安装调试的任务量；2）单组单点施工的工时和工程日历；3）材料、机具、仪器、仪表,安全防护设施以及其他后勤工作的供给量；4）主材、辅材辅料的型号,规格确定以及采购清单，资金预算复核；5）辅助工作（资料准备培训准备）的工作量和预算复核；6）工艺优化方案和项目节约方案。3.5 施工动员以及趋工组织计划的细化与分解施工动员是项目动员的延续和施工工作的必要准备。在施工工作开始前，项目管理部对其下属各有关部门和人
4、员按照职能分工进行细部划分，逐一落实每一细部的工作流程，保证各个环节得到有效的控制。在施工人员基本确定后，项目管理部按工程量情况确定项编制，明确各项目部门职责，详细分解各部门的工作内容、职责和权限，按照施工组织计划，技术部和工程部优良的工程质量取决于每一项工程细部的落实情况。3.6 黛工任务书项目管理部针对分部工程，在内部对施工单位下达施工任务书.任务书中包括必要的技术文件（包括作业指导书）、工艺流程、施工位置、设备数量,安奘及调试、测试要求、进度要求,工作定额、人员组织和贵任分工机具配备、现场劳动保护条件、安全规范等方面内容。3.7 技术交Jt和安全文底在内部技术培训的过程中，参与工程工作的
5、所有人员均要求了解项目情况。技术负责人、专项工程师负责参照系统设计，与施工人员进行技术交底，下达作业指导书。同时根据项目情况，对各种安全隐患给予分析，编制安全预案，让所有现场人员做到心中有数。所有现场工作人员必须熟悉系统的原理,系统信息流程系统正常的工作条件和合理工作状态设备性能和工作原理、设计图纸设备技术指标、设备的包装储运方式、安装调试方法等内容。3.8 开工报告严格遵守工作程序，执行开工报告制度。必须坚持没有做好施工准备不具备施工条件不准开工的原则。只有在各项施工准备达到下列条件时，能提出开工报告，经项目负责人审查批准后方能开工。1）施工图纸已经过会审，图纸中存在的问题和错误已经得到纠正

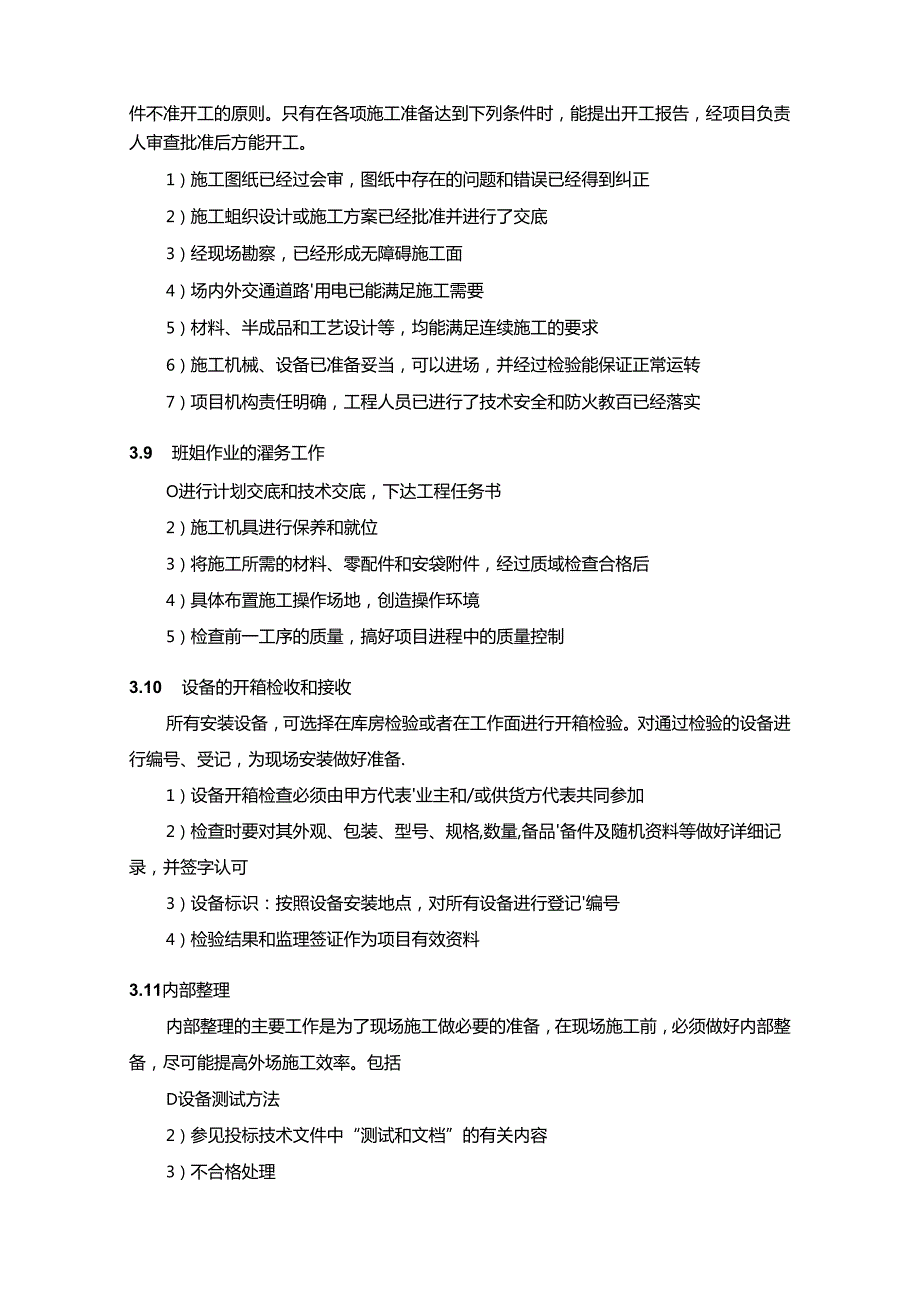

6、2）施工蛆织设计或施工方案已经批准并进行了交底3）经现场勘察，已经形成无障碍施工面4）场内外交通道路用电已能满足施工需要5）材料、半成品和工艺设计等，均能满足连续施工的要求6）施工机械、设备已准备妥当，可以进场，并经过检验能保证正常运转7）项目机构责任明确，工程人员已进行了技术安全和防火教百已经落实3.9 班姐作业的濯务工作O进行计划交底和技术交底，下达工程任务书2）施工机具进行保养和就位3）将施工所需的材料、零配件和安袋附件，经过质域检查合格后4）具体布置施工操作场地，创造操作环境5）检查前一工序的质量，搞好项目进程中的质量控制3.10 设备的开箱检收和接收所有安装设备，可选择在库房检验或者
7、在工作面进行开箱检验。对通过检验的设备进行编号、受记，为现场安装做好准备.1）设备开箱检查必须由甲方代表业主和/或供货方代表共同参加2）检查时要对其外观、包装、型号、规格,数量,备品备件及随机资料等做好详细记录，并签字认可3）设备标识：按照设备安装地点，对所有设备进行登记编号4）检验结果和监理签证作为项目有效资料3.11内部整理内部整理的主要工作是为了现场施工做必要的准备，在现场施工前，必须做好内部整备，尽可能提高外场施工效率。包括D设备测试方法2）参见投标技术文件中“测试和文档”的有关内容3）不合格处理4）对测试不合格的设备，属于外购的，与供货厂商联系，立即采取措施，甚至退换；属于我公司工程
8、地围的部分，由我公司自行处理5）软件测试6）软件必须经过功能测试和一段时间的试运行，方允许稳定运行。7）设备必要的配线,编号8）设备配线如为焊接式时，焊点牢固、饱满、光滑均匀，如为螺丝固定时，应加垫片，螺丝紧固，焊接严禁使用腐蚀剂。9）配套件随机附带到现场，出场前编号。10）班组工具、仪器仪表、车辆、机具准备.11）外场施工用其他安全防护用具,记录表单、辅料、辅件等3.12现场准冬现场整备是现场勘察工作的继续和完善。外场整备的内容包括：D安装位置的确认2）安装方案的确认3）管线路由的确定4）隐蔽工程结果的查骁5）施工条件的复核3.13 安装浦试工具在设备安装调试和后期测试中，所涉及到的工具将由
9、我公司准备，所有工具采用符合相应精度要求的仪器，包括万能表、改键F1.UKE.相关线缆以及设备中自带的产品辅助安装工具等等。工具名称、参数及外观4Qf=3I一.IUN.活动扳手6*）套筒扳手M6/M8/M12内六角扳手梅花扳手M6/M8/M12，crI*。啪3驾IC/,电批手钻(33.744.5561O125头)冲击钻（16钻头）热风枪,rI3司压力表电工刀打线刀绝缘胶布I_尖嘴钳斜口钳水晶头压线钳压线钳一剥线钳液压钳断线钳扎带工具名称参数及外观3.14 软件工作的准备软件编制工作的准备是指根据我公司对系统的认识理解和以往工程经验,按照系统要求进行的初步设计规划，以及在项目实施前需要做的准备工
10、作。D初步设计（1）进行新增设备与原有的系统网络设备及外部设备的性能匹配（2）中控智能软件设置3）软件的容错性与扩展性检测4）安全保密措施：保证系统安全与保密的措施2）需求分析在施工中与业主方面进行深入、细致的讨论和确认，在充分考虑交通管理业务需要的前提下更加具体地进行需求分析，形成文件，作为深化设计和接口设计的依据。3）深化设计根据需求分析的情况，对初步设计进行修整补充和扩展，包括系统接口扩充设计。1）系统原理和系统结构确认2）软件功能详细描述（3）数据结构接口定义以及输入输出关系（4）模块功能设备正面对着机柜的正面，正反面区分不明显的设备，具有电源插座的那一面做为背面。安装工程师需要将所有
11、设备固定，如果设备没有提供固定夹片的，则需要将设备的轮子卸掉才能放上机柜。安装工程师在设备固定好之后，将设备模块插入设备相应的插槽中.同时根据设备的位置来铺设线路，线路要按照规定扎好，用于临时调试的线路可以在设备完成配置之后再扎线。安装工程师通过控制线将调试手提电脑（或者PC机）与设备连接，打开超级终端或者其它调试终端，做好设备通电开机准备。在设备固定好之后，连接电源线路，检查电源是否符合要求，在确认电源符合要求之后，打开设备电源开关，对设备进行开机检查。在调式终端上注意观察开机检查过程的信息，如果设备在开机检查的过程中出现错误消息，需要将开机信息捕获下来做分析。如果开机检查正常，那么可以进行
12、设备配置；如果开机检查不正常，如果属于硬件问题，那么需要停机将设备的模块进行更换，进一步进行检查。如果设备确实有问题，现场工程师需要汇报给项目经理，如不能判断，则由项目经理调用工程部资源进行分析判断。故障处理后，现场工程师填写XXX项目XX情况说明，并有用户方签字。完成硬件安装之后，需要在每个设备上贴上标签。标签根据项目统一制定。工程师在进行硬件操作时必须带上防静电手套（带）。3.15.6 安装测试工具在设备安装调试和后期测试中，所涉及到的工具将由我公司起准备，所有工具采用符合相应精度要求的仪器，包括万能表、改锥F1.UKE.相关线缆以及设备中自带的产品辅助安装工具等等。3.16 周边系安装3
13、.16.1 综合布线3.16.1.1 施工依据建筑与建筑群综合布线系统工程设计规范(GB/T50311-2000)建筑电气安装工程施工质量验收规范(GB50303-2002)电气装百安装工程电气设备交接试验标准(GB50150)综合布线系统工程施工及验收规范(GB50312-2007)电气奘置安装工程接地奘置施工及验收规范(GB50169-92)朝能建筑设计标准(GB/T50314-2000)3.16.1.2 施工要点1)弹线定位I根据设计图确定出安装位置，从始端到终端(先干线后支线)找好水平或垂直线，计算好线路走向和线缆根据确定好施工图，标明在什么地方打孔和打多大的孔，确定水平线缆和垂直线缆
14、的走向和根数以及线槽的尺寸。要求所用材料应平直，无显著扭曲。(1)下料后长短偏差应在5三内，切口处应无卷边、毛刺；2)安装牢固，保证横平竖直；(3)固定支点间距一般不应大于1.OT.5e,在进出接线箱、盒、柜转弯、转角及丁字接头的三端500以内应设固定支持点，支、塑料螺栓的规格一般不应小于8mm,自攻钉4mm*30mm02)线槽安装要求：(1)线槽应平整，无扭曲变形，内壁无毛刺，各种附件齐全；(2)线槽接口应平整，接缝处紧密平直，槽盖装上后应平整、无趣脚，出线口的位置准确；(3)线槽的所有拐角均应相互连接和跨接，使之成为一连续导体，并做好整体接地；(4)线槽安装应符合高层民用建筑设计防火规范(
15、GB50045-95)的有关部门规定；3)线槽内配线要求I(1)线槽配线前应消除槽内的污物；缆线布放前应核对型号规格、程式、路由及位置与设计规定相符.在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的(2)绕线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤；(3)缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确；(4)电源线信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分高布放。(5)各缆线间的最小净距应符合设计要求；(6)缆线布放时应有冗余。在交接间，设备间对鼓电缆预留和度，一般为3至6米；(7)工作区为0.3至0.6米；光缆
16、在设备端预留长度一般为5至10米；(8)有特殊要求的应按设计要求预留长度；4)量*布放：(1在牵引过程中，吊挂缆线的支点相隔间距不应大于1m；(2)布放线揽的牵引力，应小于缆线允许张力的80%,对光缆瞬间最大牵引力不应超过光缆允许的张力.在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上；(3)电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处，应固定在桥架的支架上，水平敷设时.直接部份间隔距施35m处设固定点.在缆线的距离首端、尾端,转弯中心点处300500mm处设置固定点；(4)槽内缆线应顺直.尽量不交叉,缆线不应溢出线槽在缆线进出线槽部位,转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5m处固定在缆线支架上，以防线缆下坠；(5)在水平垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。4对对绞电缆以24根为束，25对或以上主干对绞电缆光缆及其他信用电缆应根据缆线的类型、缆径,线线芯数为束绑扎。绑扎间距不宜大于15m,扣间距应均匀、松紧适应；（6）在竖井内采用明配线槽方式敷设缆线，并应符合以上有关条款要求。4现场案例实景图4.1Rk电视4.2门禁
