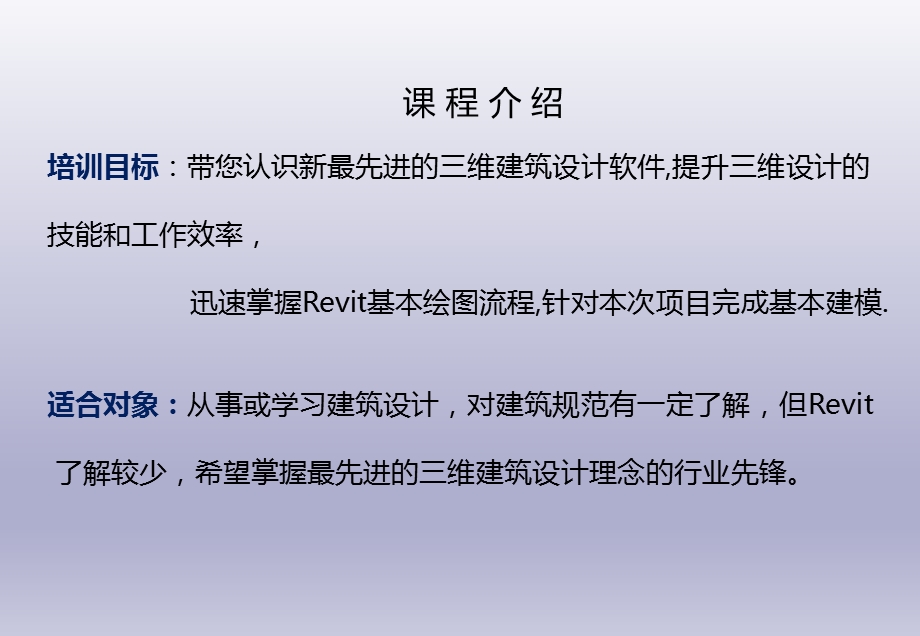

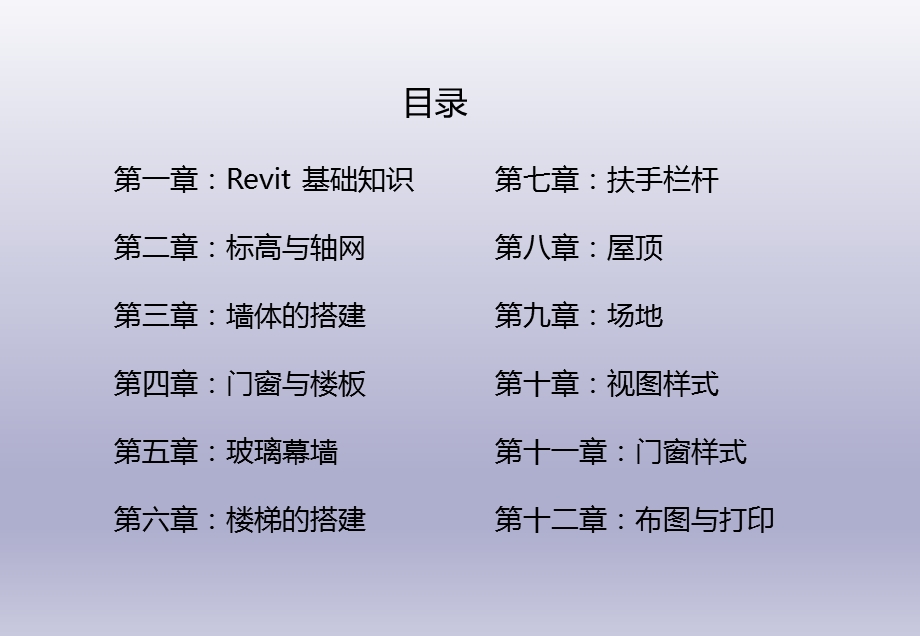

1、Revit Architecture 培训,培训目标:带您认识新最先进的三维建筑设计软件,提升三维设计的技能和工作效率,迅速掌握Revit基本绘图流程,针对本次项目完成基本建模.适合对象:从事或学习建筑设计,对建筑规范有一定了解,但Revit 了解较少,希望掌握最先进的三维建筑设计理念的行业先锋。,课 程 介 绍,第一章:Revit 基础知识第二章:标高与轴网第三章:墙体的搭建第四章:门窗与楼板第五章:玻璃幕墙第六章:楼梯的搭建,目录,第七章:扶手栏杆第八章:屋顶第九章:场地第十章:视图样式第十一章:门窗样式第十二章:布图与打印,第一章:Revit 基础知识,第一章:Revit 基础知识,本章

2、要点:Revit Architecture 功能及优势整体介绍 Revit Architecture 界面各部分名称、功能介绍 设置中国样板 新建保存项目学习目标:结束本章的学习后,学员需要:对Revit Architecture功能及优势有整体了解;对操作界面各部分有大概认识,记住常用工具的功能和名称,以便熟练运用及与人交流;了解和掌握中国样板设置流程以及新建、保存项目的方法等绘图准备工作。,第一章:Revit 基础知识,1.1 Revit功能及优点Revit特有优势:1、平立剖面图纸与模型同步创建 平面创建的同时自动生成平立剖面图纸。快速生成剖切透视图,平面,立面图,平面颜色填充等;,第一

3、章:Revit 基础知识,2、构件之间的关联性 平、立、剖面明细表双向关联,一处修改,处处更新。自动避免低级错误;3、自动统计:门窗表、建筑面积、容积率等经济指标;,第一章:Revit 基础知识,4、与AutoCAD无缝链接,二维三维完美过度;5、轻松布图,随意修改;6、自动生成各立面、各角度剖面视图,精确迅速;,第一章:Revit 基础知识,8、参数化设计的特点:类型参数,实例参数,共享参数等对构件的尺寸,材质,可见性,项目信息等属性的控制。9、集成优异渲染、漫游功能,让您全方位展示您的设计;,7、体量功能让您的初步设计随心所欲,异型墙体、幕墙轻松创建;,第一章:Revit 基础知识,提示:

4、请不要随意删除立面符号,否则正立面视图也将被删除。,1.2 Revit Architecture的界面功能介绍,第一章:Revit 基础知识,1.2.1快速访问工具栏 单击快速访问工具栏后的向下箭头将弹出下列工具,若要向快速访问工具栏中添加功能区的按钮,请在功能区中单击鼠标右键,然后单击“添加到快速访问工具栏”。按钮会添加到快速访问工具栏中默认命令的右侧。,1.2.2功能区选项卡 创建或打开文件时,功能区会显示。它提供创建项目或族所需的全部工具。,单击上半部分将直接激活墙命令,默认选择上次使用的墙族,提示:下拉按钮:如下图中“墙”包含一个下拉箭头,用以显示附加的相关工具 分割按钮:如果看到按钮

5、上有一条线将按钮分割为 2 个区域,单击上部(或左侧)可以访问通常最常用的工具。单击另一侧可显示相关工具的列表。,单击下半部分下拉箭头将显示墙及相关族列表,第一章:Revit 基础知识,1.2.3上下文功能区选项卡 激活某些工具或者选择图元时,会自动增加并切换到一个“上下文功能区选项卡”,其中包含一组只与该工具或图元的上下文相关的工具。例如:单击“墙”工具时,将显示“修改/放置墙”的上下文选项卡,上下文选项卡,第一章:Revit 基础知识,比例详细程度模型图形样式:单击可选择线框、隐藏线、着色、带边框着色、一致的颜色和真实6种模式打开/关闭日光路径打开/关闭阴影显示/隐藏渲染对话框:仅当绘图区

6、域显示三维视图时才可用。打开/关闭裁剪区域 显示/隐藏裁剪区域临时隐藏/隔离显示隐藏的图元,1.2.4视图控制栏 位于 Revit 窗口底部的状态栏上方。通过它可以快速访问影响绘图区域的功能。,第一章:Revit 基础知识,1.2.5 ViewCube ViewCube是一个三维导航工具,可指示模型的当前方向,并让您调整视点,主视图是随模型一同存储的特殊视图,可以方便地返回已知视图或熟悉的视图,您可以将模型的任何视图定义为主视图。在 ViewCube 上单击鼠标右键,然后单击“将当前视图设定为主视图”。,第一章:Revit 基础知识,第一章:Revit 基础知识,练习:练习1:熟悉Revit界

7、面练习2:在项目浏览器中打开各平面、立面视图观察练习3:使用立面符号打开各立面,1.3 设置Revit Architecture的中国样板1.3.1为何要设置中国样板,第一章:Revit 基础知识,使二维图纸符合规范 默认样板文件的标高样式、尺寸标注样式、文字样式、线型线宽线样式、对象样式等,不能满足中国国家标准制图规范要求。样板文件的后缀为:*.rte 项目文件的后缀为:*.rvt标准化工作可以大大减少重复工作量,提高设计质量和设计效率。根据不同设计项目的特点和要求,把上面这些重复性的工作在项目样板文件里就预先做好,就可以避免在每个项目设计中重复这些工作。从而提高设计质量和设计效率。,1.3

8、.2 设置方法“应用菜单”下拉菜单-“选项”命令,打开“选项”对话框。单击“文件位置”,如图1,替换第一行默认样板文件,第一章:Revit 基础知识,图1,练习:练习1:手动打开2012通用样板.rte练习2:将2012通用样板.rte设置为默认样板,第一章:Revit 基础知识,1.4 新建、保存Revit Architecture文件,新建项目:打开“应用菜单”“新建”“项目”Revit将打开刚刚设置好的默认样板打开样板后,将文件另存为RVT格式的项目文件,以免误替换样板文件。应用菜单“另存为”,Revit将自动保存为.rvt格式的项目文件,第一章:Revit 基础知识,第二章:标高与轴网

9、,第二章:标高与轴网,本章要点:标高绘制/编辑 轴网的绘制/编辑学习目标:结束本章的学习后,学员需要:掌握绘制、编辑标高的各种方法,了解复制、阵列标高与绘制标高的区别,及如何添加标高视图;掌握绘制、编辑轴网的各种方法,了解轴号排列法则,掌握如何随意调整标头位置。,2.1.1编辑样板中已有标高值直接点击标高数值打开标高图元属性修改标高值直接移动标高2.2.2绘制标高“常用”选项卡-“标高”命令,默认选择“绘制”模式,确认勾选“创建平面视图”。移动光标到现有标高的一侧端点正上方,出现一条蓝色虚线表示端点对齐,水平绘制标高至另一侧原有标高端点正上方,当出现蓝色对齐虚线时表示终点对齐。绘制标高同时在项

10、目浏览器中新建了一个楼层平面。,第二章:标高与轴网,2.1标高的编辑及绘制,激活复制或阵列命令,并注意选项栏:,提示:注意绘制和复制标高的区别,复制/阵列的标高未自动生成标高平面,需重新创建。视图选项卡平面视图楼层平面,第二章:标高与轴网,2.1.3复制/阵列已有标高,3D/2D切换:3D状态下,调整标头位置,平行视图中将执相同操作 2D则只控制当前视图临时尺寸标准可驱动标高位置,标头偏移,第二章:标高与轴网,2.1.4调整各视图标高标头位置,第二章:标高与轴网,2.2绘轴网,2.21绘制轴线 轴网可在任意平面视图绘制。单击“常用”选项卡“轴网”,单击起点、终点位置,绘制一根轴线。绘制的第一根

11、轴网编号默认为1,后续轴网编号按1、2、3.自动排序;绘制第一根横轴时需激活改为“A”,后续编号将按照A、B、C.自动排序。注意:软件不能自动排除“I”和“O”字母作为轴网编号,需手动排除。,激活后更改为“A”,需手动排除,第二章:标高与轴网,2.2.2复制/阵列/镜像轴线,选择一根轴线,点击工具栏中的“复制”或“阵列”、“镜像”命令,可以快速生成所需的轴线,轴号自动排序。,提示:注意“影响范围”的使用技巧,第二章:标高与轴网,2.3编辑轴网 标头位置调整:拖拽标头与轴线交点空心圆调整位置 截断符号:标头干涉处理,随堂练习一,1.创建一个新项目,以自己的名字为项目名称进行保存。如杨存彬.rvt

12、某建筑共30层(地下2层+地上28层),其中地下二层、地下一层标高分别为-6.000m、-3.000m,首层标高为0.000m,首层层高为6m,第二层至第四层层高均为4m,五层以上层高均为3.6m,按要求创建标高,并为每个标高创建对应楼层平面视图。标高名称改为以下格式:B2、B1、F1、F2、F28、,29,随堂练习一,创建轴网,两侧轴号均显示,将轴网颜色设置为红色,并对每层轴网进行尺寸标注其中地下二层至五层轴网如下:,30,随堂练习一,六层及以上层轴网如下:,31,随堂练习一,扩展:将此标高、轴网等定制好的项目另存为项目样板文件,以”Revit考试+自己名字”为项目样板名称。,32,第三章:

13、墙体的搭建,第三章:墙体的搭建,本章要点:墙体的绘制 编辑墙体学习目标:结束本章的学习后,学员需要:掌握绘制墙体方法,了解如何设置墙体高度、位置、材质以及如何替换墙体类型。,3.1 墙体的绘制,第三章:墙体的搭建,单击“常用”“构建”“墙”下拉按钮。可以看到,有墙、结构墙、面墙、墙饰条、分隔缝等五种类型选择。设置墙高度、定位线、偏移值、墙链,选择直线、矩形、多边形、弧形墙体等绘制方法进行墙体的绘制。从类型选择器中选择“墙”的类型,必要时单击“图元属性”按钮,编辑墙属性,使用复制的方式创建新的墙类型。如果有导入的二维.dwg 平面图作为底图,可以先选择“拾取线/边”命令,鼠标拾取.dwg平面图的

14、墙线,自动生成Revit 墙体。注意:顺时针 绘制墙体,因为在REVIT中有内墙面和外墙面的区别。,第三章:墙体的搭建,3.2编辑墙体,1、墙体图元属性的修改 选择墙体,单击“编辑类型”,打开墙体类型属性对话框,进行对墙体的编辑。修改墙的实例参数:墙的实例参数可以设置所选择墙体的定位线、高度、基面和顶面的位置及偏移、结构用途等特性,第三章:墙体的搭建,设置墙的类型参数:墙的类型参数可以设置不同类型墙的粗略比例填充样式、墙的结构、材质等。点击“构造”栏处的结构编辑,进入墙体构造编辑对话框。墙体构造层厚度及位置关系(对话框向上,向下按钮)可以由用户自行定义。,点击进入墙体构造编辑对话框,设置墙体的

15、粗略比例样式,第三章:墙体的搭建,创建新的墙类型:在“类型属性”对话框中。单击“复制”按钮,在弹出的“名称”对话框中输入新的名称,单击“确定”按钮完成命名。单击对话框底部的“预览”按钮,将预览视图中的“视图”项改变为“剖面:修改类型属性”,我们可以预览墙在剖面视图中的显示样式。,第三章:墙体的搭建,编辑墙体材质:,第三章:墙体的搭建,2、选择墙体,单击查看,“修改墙”选项卡,“修改”面板下的编辑命令“移动、复制、旋转、阵列、镜像、对齐、拆分、修剪、偏移”等编辑命令,可对墙体进行相应编辑。3、编辑立面轮廓 选择墙,自动激活“修改墙”选项卡,单击面板下的“编辑轮廓”命令,如在平面视图进行此操作,此

16、时弹出“转到视图”对话框,选择对应正立面进行操作,进入绘制轮廓草图模式。在立面上用“线”绘制工具绘制封闭轮廓,单击“完成绘制”可生成任意形状的墙体(如 同时如需一次性还原已编辑过轮廓的墙体,选择墙体,单击“重设轮廓”命令,即可实现。,第三章:墙体的搭建,5、附着/分离 选择墙体,自动激活“修改墙”选项卡,单击“修改墙”面板下的“附着”命令,拾取屋顶、楼板、天花板或参照平面,可将墙连接到屋顶、楼板、天花板、参照平面上,墙体形状自动发生变化。单击“分离”命令可将墙从屋顶、楼板、天花板、参照平面上分离开,墙体形状恢复原状。,随堂练习2,42,绘制以下墙体,43,第四章:门窗与楼板,第四章:门窗与楼板

17、,本章要点:插入门窗 实例属性与类型属性的详细讲解 绘制楼板 编绘制倾斜楼板学习目标:结束本章的学习后,学员需要:了解运用拾取墙及绘制的方法创建楼板,以及编辑楼板轮廓,了解如何设置楼板构造层了解斜楼板的绘制方法,第四章:门窗与楼板,4.1插入门窗,单击“常用”选项卡,“构建”面板下,“门”“窗”命令,在类型选择器下,选择所需的门、窗类型,如果需要更多的门、窗类型,请从库中载入。在选项栏中选择“放置标记”自动标记门窗,选择“引线”可设置引线长度。在墙主体上移动光标,当门位于正确的位置时单击鼠标确定。,随堂练习,墙体中插入门和窗,其中门的型号:M0921,M1815,尺寸分别为900*2100mm

18、,800*1500mm,窗的型号:C0812、C1515,尺寸分别为800*1200mm,1500*1500mm,其中C0812底标高为900mm,C1515底标高为1500mm。,47,类型与实例属性讲解,族(属性)类型(属性)实例(属性),48,图元形状等总的定义,类型参数,同类型相同,单个图元自身的一些参数,第四章:门窗与楼板,提示1:使用Tab 键切换选择,可一次选中所有外墙,单击生成楼板边 界。如出现交叉线条,使用“修剪”命令编辑成封闭楼板轮廓。提示2:拾取墙创建的楼板轮廓线自动和拾取的墙体间创建关联关系,完成楼板后如果移动墙体,则楼板边界位置自动随墙体更新。,4.2创建楼板,4.2

19、.1拾取绘制楼板“常用”选项卡“楼板”命令,进入绘制楼板轮廓草图模式。单击“绘制”面板下的“拾取线”或“拾取墙”命令,设置偏移值、勾选“延伸到墙中(至核心层)4.1.2绘制生成楼板单击“线”命令,用线绘制工具绘制封闭楼板轮廓。完成草图后,单击“完成楼板”创建楼板,第四章:门窗与楼板,选择该坡度箭头,单击“图元属性”按钮,设置楼板倾斜度,4.2.2斜楼板的创建,绘制面板“坡度箭头”命令,在楼板轮廓线上单击捕捉一点为箭头尾部,再捕捉其他任一点为箭头头部绘制坡度箭头,倾斜楼板,51,发散,52,第四章:门窗与楼板,4.2.3楼板属性,选择楼板,激活“修改楼板”选项卡,“属性”面板下单击“编辑类型”下

20、拉菜单,打开“类型属性”对话框,编辑楼板的类型属性,也可以创建新的楼板类型,如:大理石、地砖、木地板楼面等。,第五章:玻璃幕墙,第五章:玻璃幕墙,本章要点:常规玻璃幕墙 幕墙网格与竖挺学习目标:结束本章的学习后,学员需要:认识Revit中幕墙的组成部分;掌握使用基本墙及规则幕墙系统绘制幕墙的方法,以及幕墙的设置和编辑;掌握给幕墙添加网格及竖挺的方法,以及替换幕墙嵌板,添加幕墙门窗;,第五章:玻璃幕墙,5.1 认识幕墙,幕墙默认有三种类型:店面、外部玻璃、幕墙 幕墙的竖挺样式、网格分割形式、嵌板样式及定位关系皆可修改。,5.1.1绘制幕墙 单击“常用”选项卡“墙”命令,从类型选择器中选择幕墙类型

21、。,第五章:玻璃幕墙,创建新的幕墙类型时,可以设置好其嵌板类型、网格线布置规则和内部与边界竖梃类型。这样就可以直接绘制出有需要类型的嵌板和竖梃的幕墙,而无须重复手工创建和替换,提高设计效率。选择幕墙,自动激活“修改 墙”选项卡,点击“编辑类型”打开幕墙的“类型属性”对话框,编辑幕墙的实例和类型参数。,5.2 图元属性修改,单击此处打开类型属性对话框,设置水平、垂直竖挺的类型,设置竖挺的旋转角度、偏移和对齐方式,第五章:玻璃幕墙,勾选自动嵌入,未勾选自动嵌入,如绘制幕墙窗可勾选类型属性中“自动嵌入”选项,可不必给墙掏洞,该幕墙将自动剪切重叠部分墙体。,第五章:玻璃幕墙,“全部空线段”将一次性给所

22、有无竖挺的网格添加竖挺,5.3手工修改幕墙网格及竖挺,幕墙网格命令,在幕墙上移动鼠标,将自动拾取1/2或1/3点处,可点取添加幕墙网格。也可选择已经添加的幕墙网格,激活尺寸标注进行修改。幕墙网格可以整体分割或局部细分幕墙嵌板。“常用”面板下的“竖挺”命令,选择竖挺类型,从右边选择合适的创建命令拾取网格线添加竖挺。,选择可以整体分割或局部细分幕墙嵌板,第五章:玻璃幕墙,5.4幕墙门窗,选择需要替换为门窗的幕墙嵌板,并在其图元属性或类型属性中载入幕墙门、幕墙窗等嵌板类型并替换,在族库中选择幕墙门或幕墙窗并载入,可用TAB键切换选择嵌板,随堂小练习,61,62,63,第六章:楼梯的搭建,第六章:楼梯

23、的搭建,本章要点:楼梯的绘制 编辑楼梯 精确绘制楼梯学习目标:结束本章的学习后,学员需要:掌握绘制单跑、两跑楼梯及多层楼梯的方法,了解楼梯属性中各参数的作用,灵活掌握梯面、边界命令;掌握精确绘制楼梯的方法。,第六章:楼梯的搭建,6.1绘制楼梯,6.1.1 创建楼梯 绘制参照平面:辅助楼梯精确定位用参照平面绘制出楼梯起始、终止位置以及楼梯中心线是楼梯绘制的准备工作。梯段:捕捉参照平面交点绘制单跑、双跑楼梯踏步与边界草图 休息平台宽度可通过编辑编辑草图轮廓修改,第六章:楼梯的搭建,6.1.2楼梯属性 楼梯属性设置:单击“属性”命令,打开“类型属性”对话框选择楼梯类型,设置楼梯参数。在“属性”及“类

24、型属性”对话框中设置实例参数梯段“宽度”“基准标高”“基准偏移”“顶部标高”“顶部偏移”等参数,单击“应用”。当楼层层高相同是,只需在“属性”对话框中勾选“多层顶部标高”,选择到相应的标高即可制作多层楼梯。建议:设置了“多层顶部标高”参数的各层楼梯仍是一个整体,当修改楼梯和扶手参数后所有楼层楼梯均会自动更新。,第六章:楼梯的搭建,编辑楼梯梯面编辑楼梯边界线调整楼梯休息平台,梯面,边界,休息平台,通过编辑这条线来调整休息平台的宽度,6.2编辑楼梯,第七章:栏杆扶手,第七章:栏杆扶手,本章要点:扶手的绘制 编辑扶手 编辑栏杆学习目标:结束本章的学习后,学员需要:掌握扶手的绘制及编辑方法,重点掌握编

25、辑扶手、编辑栏杆位置对话框。,第七章:栏杆扶手,楼梯扶手:楼梯绘制完成后扶手同时生成,但扶手可单独编辑、替换类型或删除而不影响楼梯的任何设置。扶手是二维轮廓族通过扶手轮廓来控制扶手形状,栏杆是三维构件族。,很多扶手中不包含嵌板,特殊位置的栏杆为支,如起点、终点、拐角位置柱,第七章:栏杆扶手,“常用”选项卡-“扶手”命令,进入绘制布置扶手路径草图模式。创建扶手只需要绘制布置扶手的路径线即可。如果是和楼梯、楼板、坡道等主体相关联的扶手,则需要为扶手设置主体对象 扶手可自动沿所设置主体创建。,提示1:为方便捕捉绘制建议在楼层平面视图中创建扶手,在项目浏览器中,双击一平面视图名称,例如“F1”,打开楼

26、层平面视图。,7.1楼梯扶手的创建,第七章:栏杆扶手,1、选择扶手,单击“修改扶手”选项卡,“编辑”面板下的“编辑路径”命令,编辑扶手轮廓线位置。2、属性编辑:自定义扶手单击“插入”选项卡“从库中载入”面板下“载入族”命令,载入需要的扶手、栏杆族。单击“常用”选项卡,“楼梯坡道”面板下“扶手”命令,打开“扶手属性”对话框,编辑类型属性。单击“编辑”按钮,打开“编辑扶手”对话框,编辑扶手结构:插入新扶手,或复制现有扶手,设置扶手名称、高度、偏移、轮廓、材质等参数,调整扶手上、下位置。,7.2编辑扶手,第七章:栏杆扶手,单击“编辑”按钮,打开“编辑扶手”对话框,编辑栏杆位置:布置主栏杆样式和支柱样

27、式设置主栏杆和支柱的栏杆族、基准及偏移、顶及顶部偏移、相对距离、偏移等参数。确定,创建新的扶手样式,如图所示栏杆主样式及支柱中各对话框与构件的一一对应,第七章:栏杆扶手,“栏杆位置”:单击后面的“编辑”按钮打开“编辑栏杆位置”对话框,可以设置栏杆和支柱的位置、对齐方式等。,提示2:栏杆、栏杆嵌板、栏杆支柱族的材质定义:在项目浏览器的“族”-“扶手”下选择载入的族展开,选择相应类型后单击鼠标右键,选择“属性”命令在栏杆类型属性对话框中设置材质参数。,第七章:栏杆扶手,此对话框设置与地面垂直的竖向栏杆,特殊位置称为“支柱”,注意:扶手线一定要单独绘制成段,不能使用“修剪”命令延长原扶 手线。楼梯平

28、台及梯段相交处的扶手线应当打断,否则扶手不能转折。,第八章:屋顶,第八章:屋顶,本章要点:拉伸屋顶 迹线屋顶 屋顶平面及视图范围学习目标:结束本章的学习后,学员需要:使用迹线屋顶绘制四坡屋顶、平屋顶等屋顶类型,设置屋顶属性,掌握附着屋顶的方法。,第八章:屋顶,平屋顶拉伸屋顶迹线屋顶,第八章:屋顶,迹线屋顶,第八章:屋顶,迹线屋顶,第八章:屋顶,迹线屋顶,第八章:屋顶,迹线屋顶,屋顶,84,第八章:屋顶,8.1迹线屋顶 视图基线:方便捕捉首层墙体绘制屋顶轮廓线,视图基线可灰显下层构件,以便对照绘制“常用”选项卡-“构建”面板-“屋顶”-“迹线屋顶”命令,进入绘制屋顶轮廓草图模式。拾取的方法绘制屋

29、顶,在选项栏中设置悬挑及延伸位置 也可直接使用线工具绘制屋顶轮廓,第八章:屋顶,图元属性:设置屋顶位置、坡度类型属性:坡度值、构造层材质、表面填充图案等参数,同楼板及墙的设置方法类似,提示1:可以给每条坡度定义线设置不同的坡度值或者不定义坡度。,选择轮廓线,单击角度值设置屋面坡度,单击“完成屋顶”。如所有线条取消勾选“定义坡度”则生成平屋顶。单击“完成屋顶”,点击“定义坡度”激活直接修改坡度,此处修改屋顶坡度,第八章:屋顶,8.2拉伸屋顶 对于从平面上不能创建的屋顶,可以从立面上用拉伸屋顶着手创建模型。单击“常用”选项卡“构建”面板下“屋顶”下拉列表,选择“拉伸屋顶”命令,进入绘制轮廓草图模式

30、。在“工作平面”对话框中设置工作平面(选择参照平面或轴网绘制屋顶截面线),选择工作视图(立面、框架立面、剖面或三维视图作为操作视图)。,第八章:屋顶,在“屋顶参照标高和偏移”对话框中选择屋顶的基准标高。提示:拉伸屋顶的拉伸起点,终点也可以在立面上直接修改。比如在南立面上绘制的拉伸屋顶,可以进入东立面或西立面,使用拖拽或“对齐”命令,使拉伸屋顶的边缘操纵柄至所需位置。必要时可以通过在立面上绘制参照平面来精确定位。,第八章:屋顶,8.3视图深度 每个平面和天花板平面视图都具有“视图范围”视图属性,该属性也称为可见范围。视图范围是可以控制视图中对象的可见性和外观的一组水平平面。水平平面有顶剪裁平面、

31、剖切面、底剪裁平面和视图深度。视图中右键,快捷菜单中选择视图属性编辑视图范围,第八章:屋顶,视图中不显示视图可见范围之外的图元。下图显示了从立面视图角度所看到的视图范围。,提示1:各平面相对位置不可改变,如顶裁剪平面不可低于剖切面剖切面不可低于视图深度平面,第八章:屋顶,剖切线位置太低造成显示不全,如需看到二层屋顶,需将视图深度设置为F2之下,第九章:场地,第九章:场地,本章要点:地形表面 建筑地坪和室外地坪 地形子面域 场地构件学习目标:结束本章的学习后,学员需要:掌握使用高程点工具创建地形的方法;了解项目中创建多个不同高度地坪的方法;了解地形子面域的设置和场地构件的添加。,第九章:场地,打

32、开场地平面,“体量和场地”-“地形表面”命令,进入创建地形表面模式。用 高程点 创建地形表面在选项栏“高程”后输入要创建的点的“绝对高程”值,移动光标在图形中单击放置一个高程点,继续单击放置相同高程的高程点,等高线自动显示。在选项栏“高程”后重新输入新的高程值,单击放置不同高程的高程点。,第九章:场地,在“图元属性”对话框中设置场地的“材质”参数为地形表面指定材质,,属性:在“图元属性”对话框中设置场地的“材质”参数为地形表面指定材质,单击“确定”。,第九章:场地,设计栏“场地”-“建筑地坪”命令进入绘制模式地坪属性中设置地坪所在“标高”及“与标高的高度偏移”参数指定地坪深度编辑地坪“结构”参

33、数设置地坪构造层结构编辑方法与楼板类似,提示1:建筑地坪可以对场地进行挖填方提示1:建筑地坪能共享边缘,但不能重叠。,第九章:场地,设计栏“场地”-“子面域”命令进入绘制模式使用线命令绘制子面域轮廓,第九章:场地,设计栏“场地”-“场地构件(或停车场构件)”命令进入绘制模式从下拉列表中选择所需的构件,如树木、RPC人物等,单击鼠标放置构件。(或选择所需不同类型的停车场构件,单击鼠标放置构件。可以用复制、阵列命令放置多个停车场构件。),第十章:视图样式,第十章:视图样式,本章要点:房间与房间标记 色彩方案 尺寸标注 立面视图处理学习目标:结束本章的学习后,学员需要:了解房间计算规则的设置,学习运

34、用房间分割和添加房间标记的方法;了解色彩方案的设置和颜色方案图例的添加;学习使用“整个墙”和“单个参照点”选项标注尺寸,了解尺寸标注的设置。,第十章:视图样式,在创建房间前可以先设置房间的边界位置和计算规则,第十章:视图样式,在“常用”选项卡-“房间和面积”,单击“房间”,下列图元可被视为房间面积和体积计算的边界图元:墙(幕墙、标准墙、内建墙、基于面的墙)屋顶(标准屋顶、内建屋顶、基于面的屋顶)楼板(标准楼板、内建楼板、基于面的楼板)天花板(标准天花板、内建天花板、基于面的天花板)柱(建筑柱、材质为混凝土的结构柱)幕墙系统,第十章:视图样式,房间分隔命令使您可以添加并调整房间边界线。房间分隔线

35、是房间边界。在房间内指定另一个房间时,分隔线十分有用,如起居室中的就餐区,此时房间之间不需要墙。,第十章:视图样式,创建房间和房间标记后打开“设置”菜单栏颜色填充方案打开“编辑颜色方案”对话框。,选择颜色方案填充依据:以房间名称、房间面积等,提示1:可以给房间创建多种颜色方案,以方便随时切换选择。,第十章:视图样式,打开设计栏“房间和面积”选项卡颜色方案图例鼠标在图上任意位置单击,选择设置好的色彩方案鼠标单击合适位置放置色彩方案图例,提示2:如果不需要在平面视图中显示色彩方案,可先用下拉菜单“视图”“复制视图”“带细节复制”命令复制当前楼层平面视图,在项目浏览器中出现一个副本,在副本上添加色彩

36、方案。,第十章:视图样式,练习1:以房间名称为依据在F1创建并放置色彩方案练习2:以房间面积为依据在F2创建并放置色彩方案,第十章:视图样式,“注释”选项卡-“尺寸标注”命令,逐点捕捉,移动光标连续单击拾取尺寸界线参考点,光标位置出现灰色显示的尺寸标注预览并随光标移动,在合适位置单击鼠标左键放置尺寸标注。,第十章:视图样式,仅需一次单击“墙体”即可在墙体上放置尺寸标注。无需拾取所有参照。对于整个墙、附带相交墙的墙或附带洞口的墙,您都可进行尺寸标注。,第十章:视图样式,设置尺寸标注:选择尺寸标注图元属性编辑新建在尺寸标注的“类型属性”对话框中了解每项设置的作用,第十章:视图样式,锁定两个构件的相

37、对位置,打开“EQ”,所标注的区间将自动相等,单击尺寸上的文字,可打开“尺寸标注文字”对话框,可替换文字或增加前缀,如楼梯标注:300X9=2700,则需加前缀:“300X9=”,第十章:视图样式,练习1:标注各平面图尺寸标注练习2:绘制楼梯剖面,标注楼梯尺寸标注,并添加前缀,第十一章:门窗样式,第十一章:门窗样式,单击“视图”选项卡“创建”面板“图例”工具,弹出“新图例视图”对话框,命名为“门窗大样”。单击“确定”进入创建的空白视图;,第十一章:门窗样式,单击“视图”选项卡“创建”面板“图例”工具,弹出“新图例视图”对话框,命名为“门窗大样”。单击“确定”进入创建的空白视图;,第十一章:门窗

38、样式,点击“注释”选项卡“详图”面板“构件”下拉菜单“图例构件”工具,在“选项栏”中从“族”下拉列表中选择需要的构件族名称“窗:C3415”,从“视图”下拉列表中选择构件图例的视图方向为“立面:前”,在图例视图中单击鼠标放置一个图例的实例给图例标注尺寸、添加文字注释完成图例视图绘制,第十一章:门窗样式,单击“视图明细表/数量”,打开“新明细表”对话框,对字段进行排序,第十一章:门窗样式,本节要点:设置排序方式,可继续设置明细表格式和外观,确定后得到明细表,第十一章:门窗样式,本节要点:将相邻字段合并成组:选择宽度和高度字段,单击“成组”按钮,第十二章:体量,第十二章:体量,VV,强制可见,第十二章:体量,原理:由一系列的线生成三维形状,第十二章:体量,步骤:,第十二章:体量,绘制:,第十二章:体量,绘制:,体量,125,体量,126,
