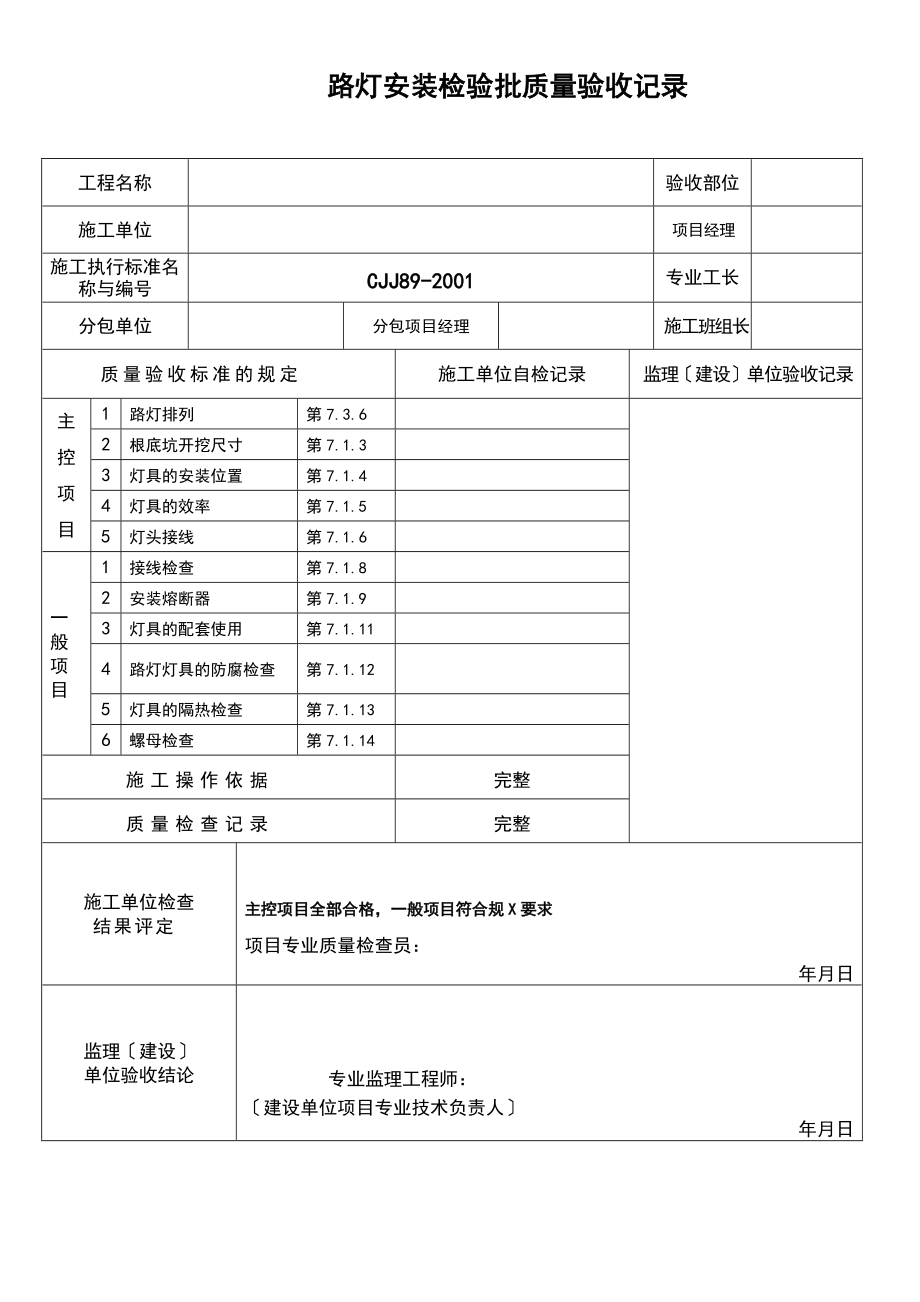

1、路灯安装检验批质量验收记录工程名称验收部位施工单位项目经理施工执行标准名称与编号CJJ89-2001专业工长分包单位分包项目经理施工班组长质量验收标准的规定施工单位自检记录监理建设单位验收记录主控项目1路灯排列第7.3.62根底坑开挖尺寸第7.1.33灯具的安装位置第7.1.44灯具的效率第7.1.55灯头接线第7.1.6一般项目1接线检查第7.1.82安装熔断器第7.1.93灯具的配套使用第7.1.114路灯灯具的防腐检查第7.1.125灯具的隔热检查第7.1.136螺母检查第7.1.14施工操作依据完整质量检查记录完整施工单位检查结果评定主控项目全部合格,一般项目符合规X要求项目专业质量检

2、查员:年月日监理建设单位验收结论专业监理工程师:建设单位项目专业技术负责人年月日接地装置安装检验批质量验收记录表工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称与编号CJJ89-2001专业工长分包单位分包项目经理施工班组长质量验收标准的规定施工单位自检记录监理建设单位验收记录主控项目1电气装置应接地或接零第6.1.2条2接地电阻测试第6.2.7条3接地体埋深第6.3.2条4接地装置的截面积第6.3.5条5接地体的焊接第6.3.7条施工操作依据完整质量检查记录完整施工单位检查结果评定主控项目全部合格,一般项目符合规X要求。项目专业质量检查员:年月日监理建设单位验收结论专业监理工程师

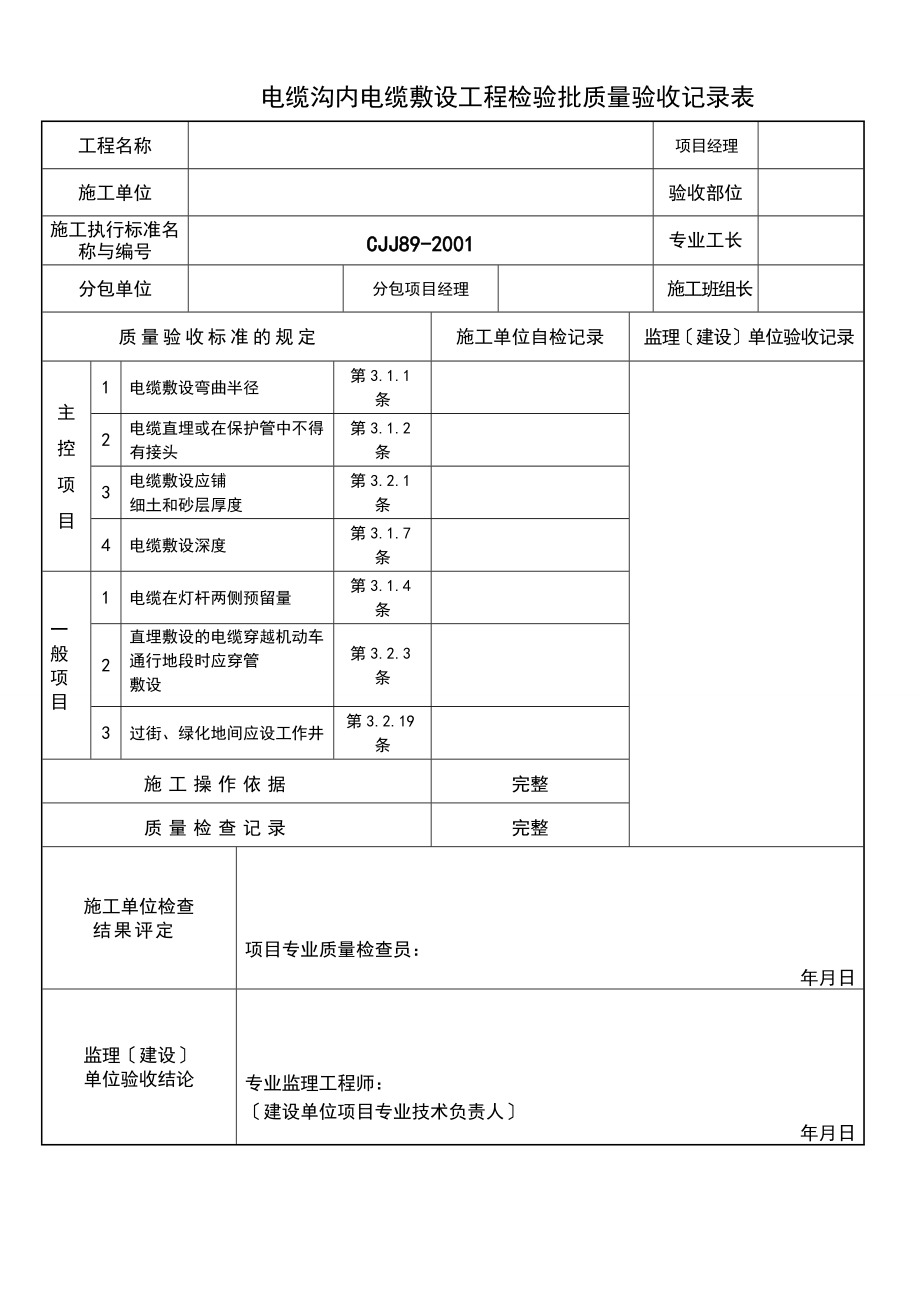

3、:建设单位项目专业技术负责人年月日电缆沟内电缆敷设工程检验批质量验收记录表工程名称项目经理施工单位验收部位施工执行标准名称与编号CJJ89-2001专业工长分包单位分包项目经理施工班组长质量验收标准的规定施工单位自检记录监理建设单位验收记录主控项目1电缆敷设弯曲半径第3.1.1条2电缆直埋或在保护管中不得有接头第3.1.2条3电缆敷设应铺细土和砂层厚度第3.2.1条4电缆敷设深度第3.1.7条一般项目1电缆在灯杆两侧预留量第3.1.4条2直埋敷设的电缆穿越机动车通行地段时应穿管敷设敷设敷设第3.2.3条3过街、绿化地间应设工作井第3.2.19条施工操作依据完整质量检查记录完整施工单位检查结果评

4、定项目专业质量检查员:年月日监理建设单位验收结论专业监理工程师:建设单位项目专业技术负责人年月日低压配电柜屏/箱安装验收记录配电室名称:安装位置排列方式并排型号检查项目性质合格标准检查结果1根底型钢安装主要直线度1mm,5mm/全长;水平度1mm,5mm/全长;位置误差与平行度5mm/全长;顶部离地面10mm2柜与内部设备主要结实,柜与根底型钢不能焊死3柜在振动场所安装有防震措施4柜单独或成列安装主要垂直度1.5mm水平偏差2.0mm柜面偏差1.0mm柜间接缝2.0mm5端子箱主要结实,密封良好,防潮防尘;便于检查6柜接地主要接地电阻10,接地体用LGJ-50;成套设备有供检修用的接地连接7成

5、套柜屏/箱安装主要机械、电气闭锁动作准确可靠,动、静触头接触严密,中心线应一致;二次回路辅助开关切换动作准确可靠;柜内照明齐全8外观漆层完整无损,所有柜颜色一致9柱上配电箱安装主要柜底至地面不得小于2.0m;金属必须热镀锌处理;进出孔有保护措施10配电柜的安全措施主要满足“五防要求结论接地装置施工检查与评级记录工程名称施工日期气候测量时前一天检测日期接地形式设计施工检查项目性质质量标准检查结果判定1、接地电阻值关键设计值:43.5合格2、接地体埋设深度一般设计值:0.6m0.6m合格3、接地体连接一般符合规X要求符合规X要求合格4、引下线安装一般接触良好、工艺美观接触良好、工艺美观合格5、回填

6、土一般按规X要求施工按规X要求施工合格6、回填土一般扁铁型号圆钢型号角铁型号一般扁铁数量圆钢数量角铁数量接地装置实际敷设简图备注测量接地电阻时的季节系数为1.10评级合格电气接地电阻测试记录表电气接地电阻测试记录表编号工程名称测试日期2010.4.7仪表型号天气情况晴气温27接地类型防雷接地计算机接地工作接地保护接地防静电接地逻辑接地重复接地综合接地医疗设备接地设计要求10410.10测试结论: 经测试计算,接地电阻值为,符合设计要求和城市道路照明工程施工与验收规程CJJ89-2001建设单位监理单位施工单位本表一式三份:经项目经理结构审核后,建设单位、监理单位、承包单位各存一份建筑物照明通电

7、试运行记录编号:工程名称试运项目填写日期试运时间由 日 时 分开始,至 日 时 分完毕运行负荷记录运行时间运行电压运行电流AL1-NL1-L2L2-NL2-L3L3-NL3-L1L1-PEL2-PEL3-PEN-PE试运行情况记录:签 字 栏建设监理单位监理单位施工单位 电气绝缘电阻测试记录 编号:工程名称施工单位计量单位M测试日期2010 年 4 月 2 日仪表型号ZC25-8电压380/220 V天气情况晴气温 27 0C试验内容相间相对零相对地零对地ABBCCAANBNCNAEBECENE层 段 路 别 名 称 编 号 N-1210200205350355360304310315303N-2220205207347334327318323310308N-3233217225357324341325314330310测试结论经测试:线路绝缘良好,符合设计和建筑电气工程施工质量验收规XGB50303-2002规定。与 人 员参加单位建设单位监理单位施工单位技术负责人1、 本表使用于单相、单相三线、三相四线制、三相五线制的照明、动力线路与电缆线路,电机等绝缘电阻的测试。2、 表中A代表第一相、B代表第二相、C代表第三线、N代表零线中性线、E代表保护接地线。3、 参加人员第一栏但凡委托监理的工程均由监理代表签字。
