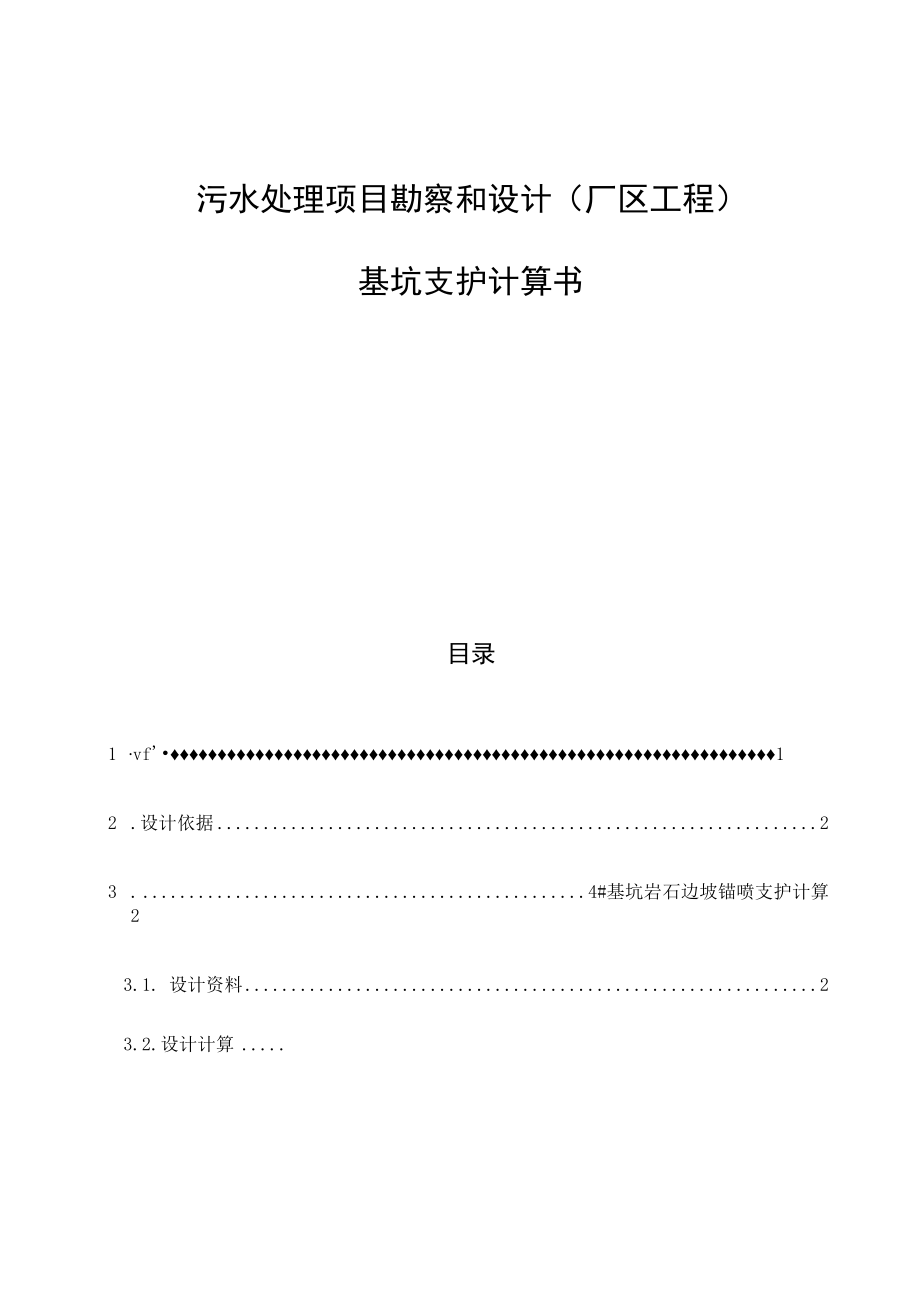

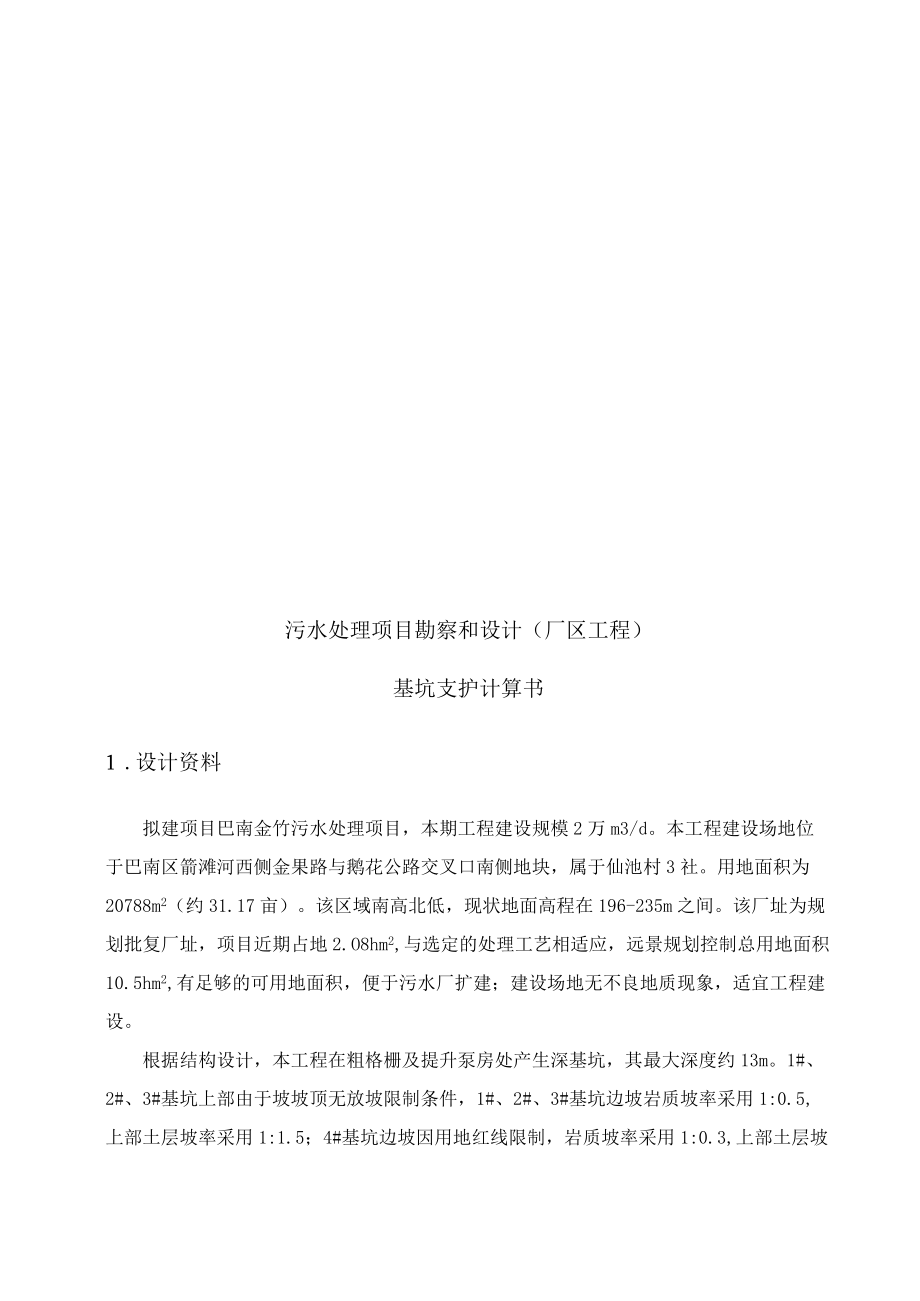

1、污水处理项目勘察和设计（厂区工程）基坑支护计算书目录1 vf12 .设计依据23 .4#基坑岩石边坡锚喷支护计算23.1. 设计资料23.2.设计计算污水处理项目勘察和设计（厂区工程）基坑支护计算书1 .设计资料拟建项目巴南金竹污水处理项目，本期工程建设规模2万m3/d。本工程建设场地位于巴南区箭滩河西侧金果路与鹅花公路交叉口南侧地块，属于仙池村3社。用地面积为20788m2（约31.17亩）。该区域南高北低，现状地面高程在196-235m之间。该厂址为规划批复厂址，项目近期占地2.O8hm2,与选定的处理工艺相适应，远景规划控制总用地面积10.5hm2,有足够的可用地面积，便于污水厂扩建；建

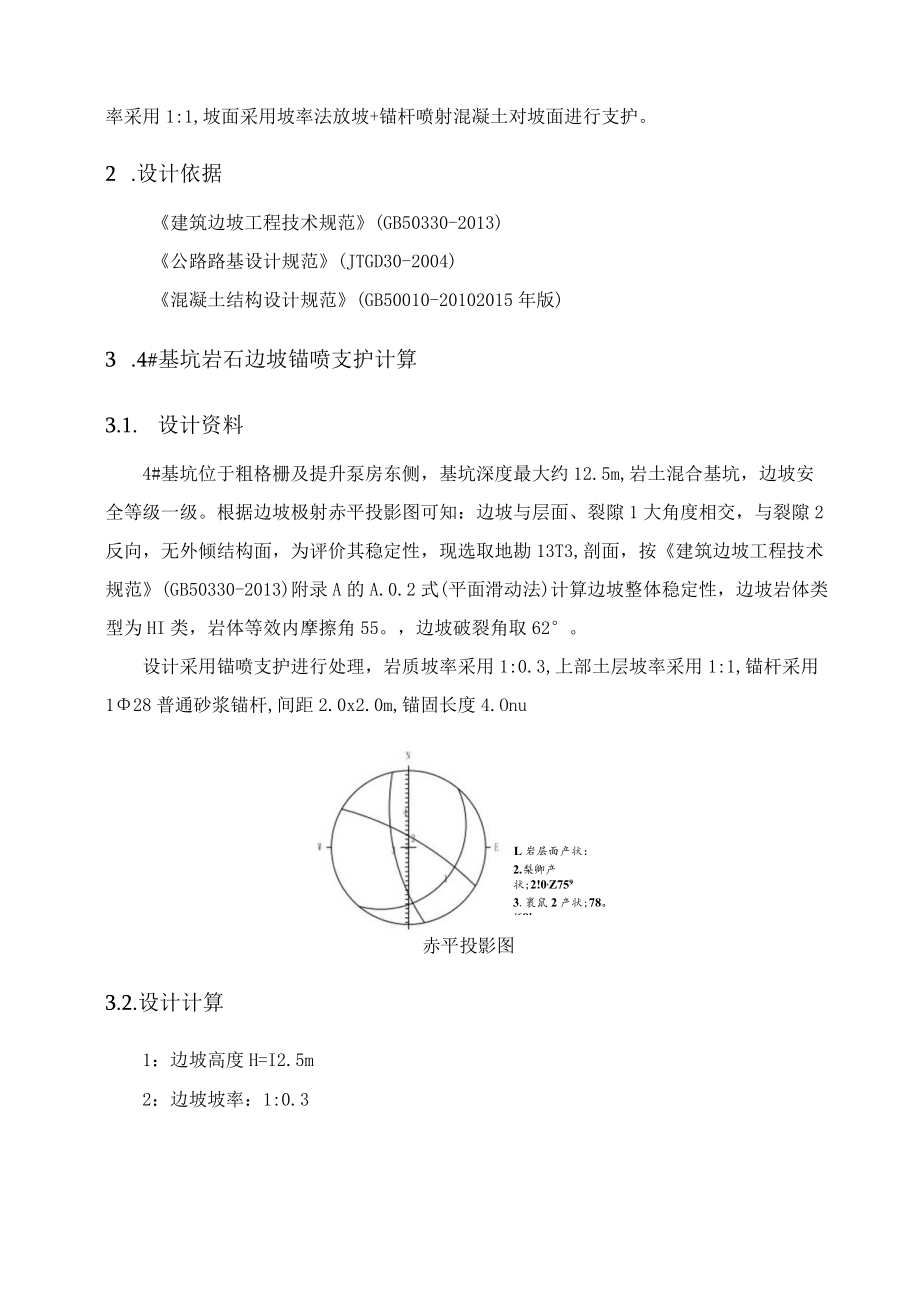

2、设场地无不良地质现象，适宜工程建设。根据结构设计，本工程在粗格栅及提升泵房处产生深基坑，其最大深度约13m。1#、2#、3#基坑上部由于坡坡顶无放坡限制条件，1#、2#、3#基坑边坡岩质坡率采用1:0.5,上部土层坡率采用1:1.5；4#基坑边坡因用地红线限制，岩质坡率采用1:0.3,上部土层坡率采用1:1,坡面采用坡率法放坡+锚杆喷射混凝土对坡面进行支护。2 .设计依据建筑边坡工程技术规范(GB50330-2013)公路路基设计规范(JTGD30-2004)混凝土结构设计规范(GB50010-20102015年版)3 .4#基坑岩石边坡锚喷支护计算3.1. 设计资料4#基坑位于粗格栅及提升泵
3、房东侧，基坑深度最大约12.5m,岩土混合基坑，边坡安全等级一级。根据边坡极射赤平投影图可知：边坡与层面、裂隙1大角度相交，与裂隙2反向，无外倾结构面，为评价其稳定性，现选取地勘13T3,剖面，按建筑边坡工程技术规范(GB50330-2013)附录A的A.0.2式(平面滑动法)计算边坡整体稳定性，边坡岩体类型为HI类，岩体等效内摩擦角55。，边坡破裂角取62。设计采用锚喷支护进行处理，岩质坡率采用1:0.3,上部土层坡率采用1:1,锚杆采用128普通砂浆锚杆,间距2.0x2.0m,锚固长度4.Onu2.梨卿产状;2!0,Z7593.裹鼠2产状;78。/684.边坡产状：270* Z90L岩层面产状：310/25赤平投影图3.2.设计计算1：边坡高度H=I2.5m2：边坡坡率：1:0.33：边坡岩体结构面抗剪强度标准值：边坡破裂角取62按照主动土压力公式计算土压力，取岩体等效内摩擦角:等效内摩擦角=55L35,边坡稳当，满足规范要求。
