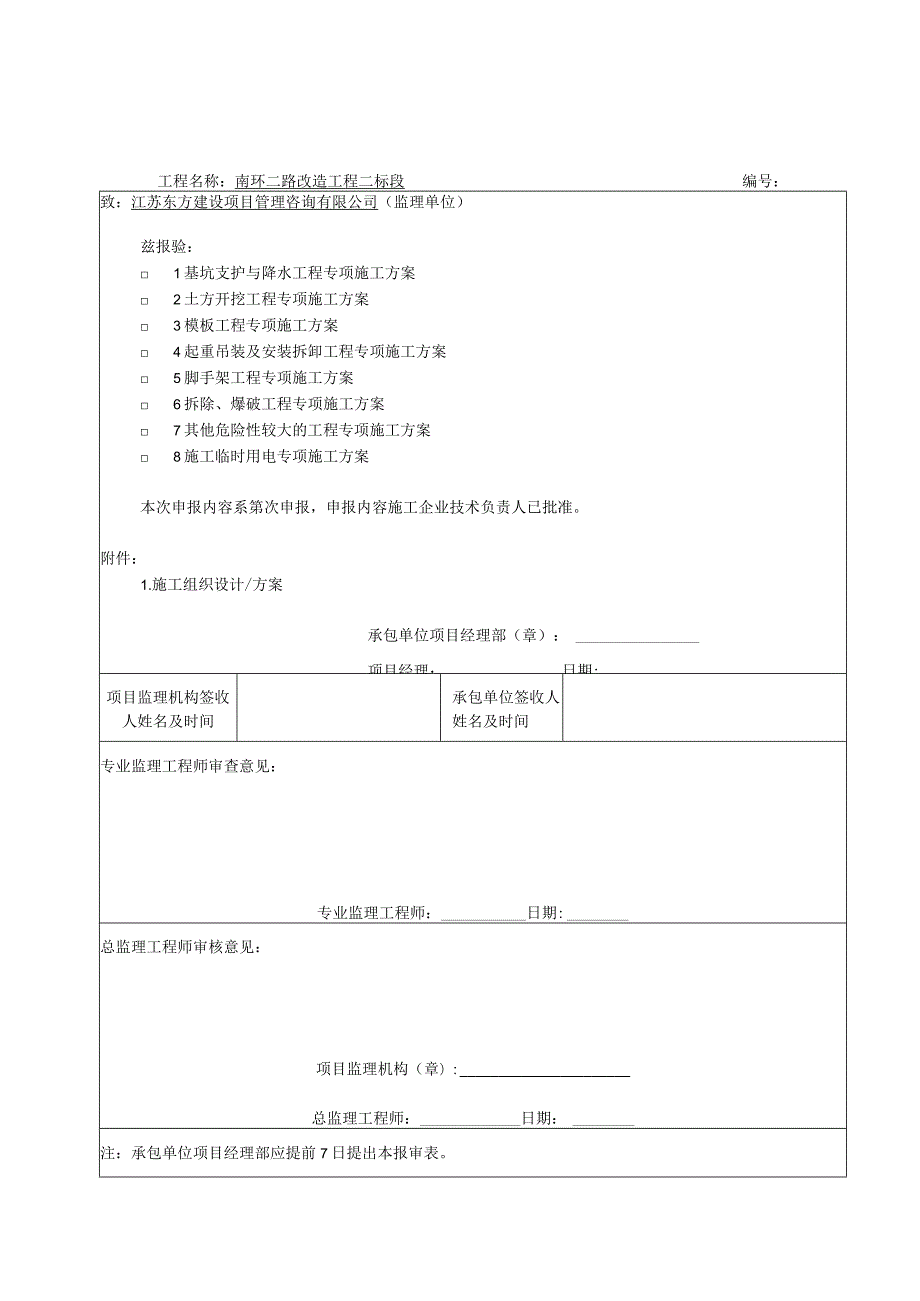

1、工程名称：南环二路改造工程二标段编号：致：江苏东方建设项目管理咨询有限公司（监理单位）兹报验： 1基坑支护与降水工程专项施工方案 2土方开挖工程专项施工方案 3模板工程专项施工方案 4起重吊装及安装拆卸工程专项施工方案 5脚手架工程专项施工方案 6拆除、爆破工程专项施工方案 7其他危险性较大的工程专项施工方案 8施工临时用电专项施工方案本次申报内容系第次申报，申报内容施工企业技术负责人已批准。附件：1.施工组织设计/方案承包单位项目经理部（章）：项目经理：日期:项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见：专业监理工程师：日期:总监理工程师审核意见：项目监理机构（

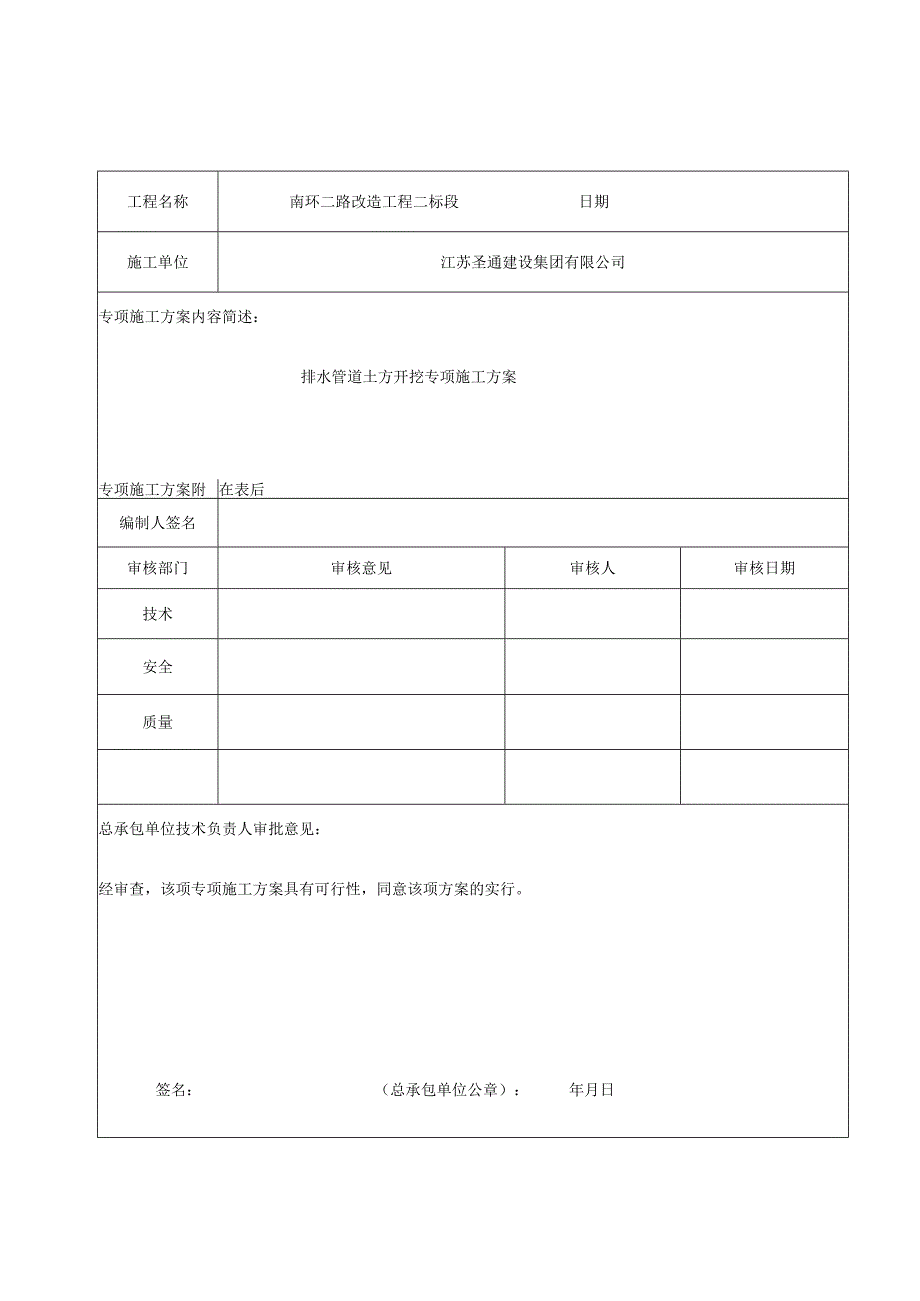

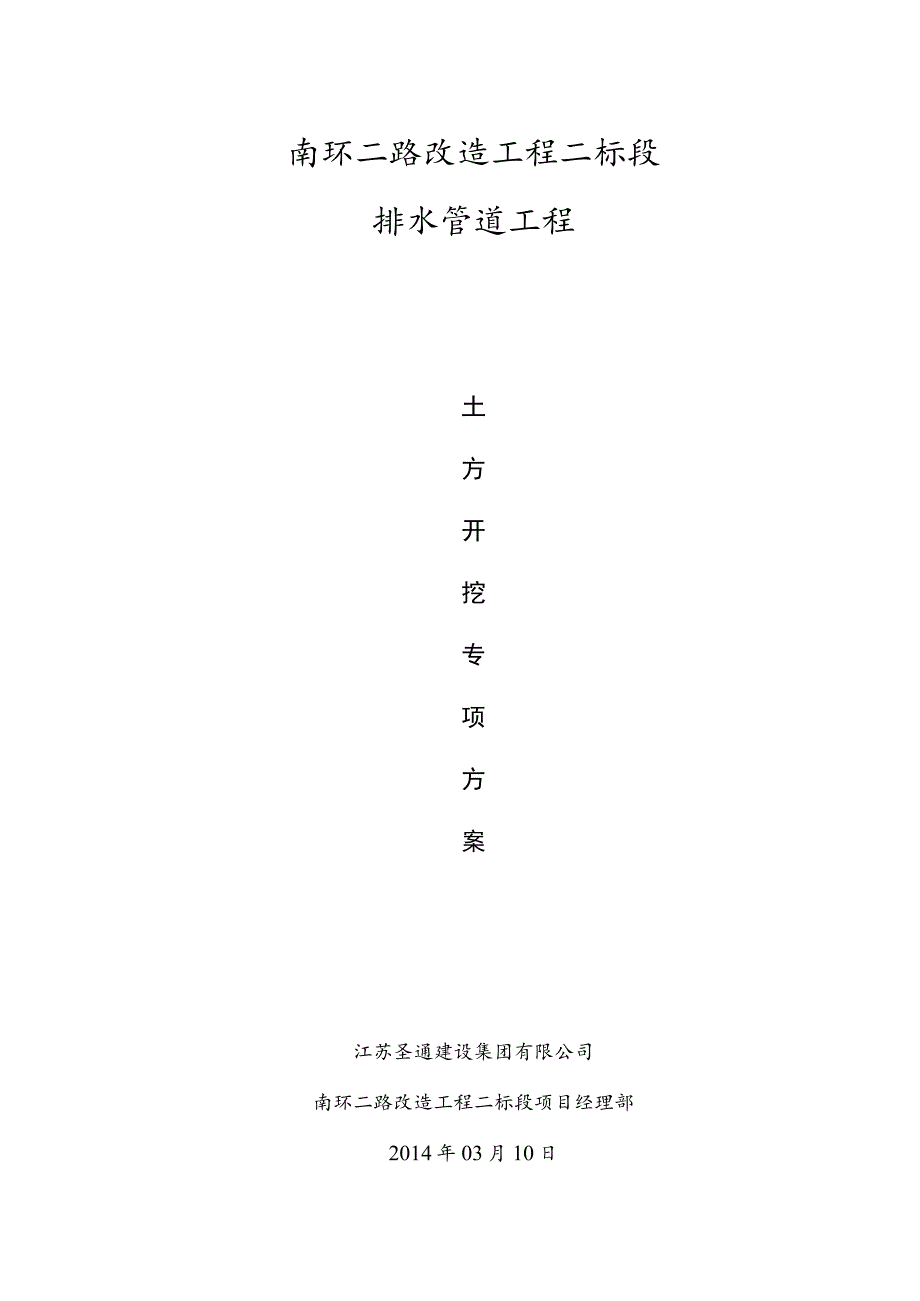

2、章）:总监理工程师：日期：注：承包单位项目经理部应提前7日提出本报审表。工程名称南环二路改造工程二标段日期施工单位江苏圣通建设集团有限公司专项施工方案内容简述：排水管道土方开挖专项施工方案专项施工方案附在表后编制人签名审核部门审核意见审核人审核日期技术安全质量总承包单位技术负责人审批意见：经审查，该项专项施工方案具有可行性，同意该项方案的实行。签名：（总承包单位公章）：年月日南环二路改造工程二标段排水管道工程土方开挖专项方案江苏圣通建设集团有限公司南环二路改造工程二标段项目经理部2014年03月10日排水管道(土方开挖)专项施工方案一、编制依据1 .金坛市南环二路改造工程二标段施工图纸。2 .
3、现场踏勘情况和施工条件。3 .给水排水管道工程施工及验收规范(GB50268-2008)。二、工程概况：建设单位：金坛市新城建设投资发展有限公司设计单位：常州市市政工程设计研究院有限公司监理单位：江苏东方建设项目管理咨询有限公司施工单位：江苏圣通建设集团有限公司1、管道材料(1)雨水管道：现状雨水管道保留，道路北侧由于道路扩宽，新建雨水管道，就近排入河道。期中，老镇广路东一环敷设D600-D800管仅收集路面雨水；东一环东三环敷设D600-D1200管收集路面及地块雨水及相交道路转输雨水就近排入河道，另外对保留的检查井井周进行加固，雨水口随道路改造调整，雨水口重新砌筑，最低点增设雨水口。管材：
4、雨水连接管采用HDPE双壁波纹管；管径80Omm,采用承插式钢筋碎管；管径2800mm,采用平口式钢筋碎管。(2)污水管：保留已有污水管道，对新建桥梁和板涵处污水管道进行改造，东一环至东三环段全线敷设DN500污水管道自东向西排入南环二路现状DlOOO污水管道，最终进入金坛市第一污水厂。管材：DN500管采用HDPE塑钢缠绕管(环刚度28KNm2),DlOOO管采用承插式钢筋碎管(II级)，倒虹采用钢管(GB/T3091-2008)。2、管道接口(1) HDPE管采用橡胶圈承插接口，详见(06MS201-2/3Do(2) HDPE塑钢缠绕管采用不锈钢钢箍连接，见施工图纸详图。(3)平口钢筋碎雨
5、水管采用钢丝网水泥砂浆抹带接口(06MS201-1/17)。(4)承插口钢筋碎管采用橡胶圈接口(06MS201-1/23)。(5)钢管采用焊接。3、管道基础(1) HDPE管采用360。砂石基础，详见(S01-201296)o钢筋碎管采用IOCm碎石垫层加120。混凝土基础，详见(06MS201-1/28)。雨水口连接管(HDPE双壁波纹管)采用反开挖施工，沟槽宽度为管道外径+30Cm,基础采用IoCm碎石找平后浇注IoCmCl5碎垫层，并用C20碎回填至管顶以上20cm,钢管采用碎包封，见施工图纸详图。三、施工方案(一)现场情况及施工准备(1)熟悉工程设计图并理解设计人的构思，然后应对图纸作
6、如下审核：图纸有关缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断高程是否相等。(2)实地勘察工程施工作业区的地质情况是否有对施工不利的流砂、软基的因素，以便施工前做好准备工作；实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。(3)收集已建污水管预留管位置、高程。(4)建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求,应在施工前标定施工范围，按一定距离布点，组成测量控制网，保证施工的放线需要，质检需要，并定期检查校核。(5)施工前做好物资用量计划
7、，并依据物资用量计划按照规格数量及相关的材料质量认证程序提前落实产地及生产厂家，作好质量记录以备追溯，并确保满足计划要求。(6)施工前调配好施工机械及施工机具，按照质量认证程序对进场的机械、机具、仪器、做好检验，并建立记录定案。(7)由于本施工段较长，为防止施工当中出现的突然停电及接不通电的施工段需用电，在无法用电的情况下，增加可移动的发电机进行现场发电，保证正常施工。(8)工程雨、污水管道采用塑料管道进行施工的，选择质量强度符合设计规范要求的，合格证明齐全的管材。(13)准备潜水泵，以防止地下水及下雨天沟槽受水浸泡而造成影响，需保持沟槽内干净整齐。(14)开挖前，施工管理人员必须向施工班组进
8、行详细交底。交底内容包括挖槽断面堆土位置、地下设施情况及施工的安全技术要求等，以保证施工安全。并做好交底记录。(一)施工测量1、准备工作(1)测量人员，认真学习复核图纸，掌握有关数据，根据工程进行情况及时准确地做好测量工作。(2)及时校对检修测量仪器。(3)管道工程开工前进行下列测量工作。A、测量复核，水准点闭合差为12FL(mm)oL为水准点间距离，单位KMo复核控制桩坐标导线方位角闭合差应*O(5)在施工中(中心桩为开槽前)妥为保护所有测量标志，不得拆毁或碰撞。2、测定管道中线(1)测定管道中线时，并在起点、终点、平面折点及直线的近代制点测设中心桩。桩顶钉中心钉，并在起点终点及平面折点的沟
9、槽外面适当位置设置方向桩。(2)确定中心桩桩号时，用钢尺丈量中心钉的水平距离.丈量时钢尺必须拽紧拉平.(3)受地面或沟槽断面等条件限制，不宜埋设坡度板的沟槽，在沟槽两边或槽底两边对称地测设一对高程桩，每对高程桩上钉一对等高的高程钉。高程桩的纵向距离20m。(三)沟槽开挖(1)沟槽开挖前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质，地下水位、地下结构物，沟槽附近地上结构物及施工环境等情况，拟选用EX2000型反铲挖掘机，制定必要的安全措施，确保施工质量及安全。(2)挖槽断面应按底宽、挖深、槽深、各层边坡、层间留台宽度与相邻构筑物关系及排管方式等因素确定。挖槽断面应符合管道结构施工方便
10、、保证质量和安全，以少挖方、少占地为宜。(3)采用人工配合反铲挖掘机挖槽，挖槽前，现场施工员向司机及土方工详细交底(沟槽的断面，开挖的次序)。在开挖过程中由管理人员在现场指挥并经常检查沟槽的槽底高程和宽度，防止超挖及亏挖。(4)沟槽挖土的边坡系数根据土质及挖深暂定1：0.5,遇到边坡土质为液塑性较差地段，可适当将其边坡加大至1：0.75,保证开挖稳定。由于沟槽开挖深度V5M,采用一次性放坡开挖，开挖中如发现土质松软地段，立即采用木板、支架、方木进行全断面支护，沟槽上下均设安全员，及时观测沟槽，发现和排除各种险情。(5)基槽的直立壁和边坡，在开挖过程和敞露期间应防止塌陷，必要时应加应保护。在挖方
11、边坡上侧堆土或材料以及移动施工机械时，应与挖方边坡保持2米以上距离，以保证边坡和直立壁的稳定，堆土或材料堆放高度应不大于2.5m.注：槽底宽度Bl、B2尺寸详见苏SOl-2012及06MS201图集(6)为确保沟槽底土壤结构不被扰动和破坏，在机械开挖时应留IoCm左右一层不挖，待人工清除。人工清挖槽底，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受拢动和破坏。(7)在雨季施工，应尺量缩短开槽长度，并做好防排水措施，如果雨水泡槽以后，要尽快采取措施，抽排雨水，清除淤泥，用砂石料回填湿槽，达到稳定即可，不宜铺垫过厚，造成基础沉陷不均匀。深槽不宜被积水泡槽太久，否则极易造成塌方，危急其它。基槽
12、底部的开挖宽度，除基础底部的宽度外，应根据施工需要增加工作面、排水设施和支撑结构宽度。(8)深基坑或雨季施工的浅沟槽的边坡开挖以后，必须采取护坡措施，以免边坡坍塌或滑移。护坡方法视土质条件、施工季节、工期长短等情况，可采用塑料布和聚丙乙烯编织物等不透水薄膜加以覆盖、喷抹水泥砂浆、铁丝网水泥浆抹面等，并防止地表水或渗漏水冲刷边坡。(9)沟槽排水采用集水井排水法，在沟槽的单侧挖出排水明沟，其断面为30X30cm,以3%的坡度坡向集水井，集水井每隔50m设一个，断面为LOnlXLOnlXI.5m(槽底以下)，集水井内水用汽油泵抽出。(如下图)沟槽内排水陆福图maW4(10)沟槽测量控制采用坡度板控制
13、，即沟槽机械开挖后在距槽底2.5m,位置埋设一根15CmXl5cm木板，间距为10米左右，在坡度板上钉管线中心钉和高程板，高程板上钉高程钉。（三）沟槽开挖时如离现状建筑物较近时应根据情况采取保护措施。(12)管沟槽底层开挖的宽度按本次管槽需要保证的工作面进行开挖。开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程应达到沟槽验收规定的要求。(四)机械开挖沟槽时应注意下列事项：(1)为保证槽底土壤不被扰动或破坏，在用机械挖土时，要防止超挖，若有超挖，应将扰动部分清除，并必须用中砂或石屑回填，并用平板震动器振实。开挖要保证连续作业，衔接工序流畅，同时要注意边坡土体变化，出现问题及时处理，
14、减少意外事故。(2)对地下管线和各种构筑物应尽量能临时迁移，如无法迁移，必须挖出使其外露，须采取吊、托等加固措施，同时对挖掘机作详细交底，如无把握，应改为人工挖土。(3)在工作量不大、地面狭窄、地下有障碍物或无机械施工条件等情况下,采用人工开挖。人工开挖沟槽，应集中人力尽快挖成，转入下一工序施工。(五)人工开挖时应注意下列事项：(1)沟槽应分段开挖，并应确定开挖顺序和分层开挖深度，若有坡度，应由低向高处进行。(2)开挖人员不应分布过密，以间隔5m为宜，在开挖过程中和敞沟期间应保持沟壁完整，防止坍塌，必要时应支撑保护。(3)开挖沟槽遇有管道、电缆或其它构筑物时，应严加保护，并及时与有关单位联系，
15、会同处理。(4)沟槽检查验收：沟槽开挖完成后，进行检查验收。检查项目包括开挖断面、槽底标高、轴线位置、沟槽边坡等。沟槽开挖允许偏差和检查方法见下表：沟槽开挖允许偏差和检查方法序号检查项目允许偏差(mm)检查数量检查方法范围点数1槽底高程20两井之间3用水准仪测量2槽底中线每侧宽度不小于规定6挂中心线用尺量，每侧计3点3沟槽边坡不陡于规定6用坡度尺量测，每侧计3点开挖出来的土方，其中施工道路一侧的土壤，应及时将部分直接装车清走,以便留出工作面进行下一工序和堆放材料。三、安全文明施工(一)、安全施工措施(1)沟槽端设置安全爬梯，供施工人员上下，防止人员坠落。(2)对于局部土质不好地段开挖前，先进行
16、围楝施工，做好支撑后才能逐步开挖至设计深度。(3)为切实保证施工人员安全，树立“安全第一，预防为主”的思想，根据国家建设部颁发的安全检查评分标准制订具体措施。(4)建立安全保证体系，除企业已有的机构外，工地设立安全管理机构，工程项目设立安全小组、班组设安全员，形成一个健全的安全保证体系，工地的安全管理机构负责工地日常的安全工作，定期组织安全检查，对不符合要求的要及时发出整改通知，指导工程项目部和班组安全员的工作，对违章作业者进行批评教育和处罚。(5)优化安全技术组织措施，包括以改善施工劳动条件，防止伤亡事故和职业病为目的的一切技术措施，如积极改进施工工艺和操作方法，改善劳动条件，减轻劳动强度，
17、消除危险因素，机械设备应设有安全装置。(6)机械操作人员必须持证上岗，各种作业人员应配带相应的安全防护用具及劳保用品，严禁操作人员违章作业，管理人员违章指挥。(7)施工中所有机械、电器设备必须达到国家安全防护标准，自制设备、设施应通过安全检验，一切设备应经过工前性能检验合格后方可使用，并由专人负责，严格执行交接班制度，并按规定定期检查保养。(8)凡进入现场的一切人员，均要戴安全帽，正确使用“三宝”。要配合公司安全月检工作，工程项目部要实行周检，项目点要日检，施工中应抽检，及时消除安全隐患。(9)严格执行各项安全操作规程，施工前要进行安全交底，每月定期进行安全教育，加强工人的安全意识教育。(10
18、)在主要入口处挂醒目的安全防火宣传语牌。(11)现场施工用高低压设备及线路，严禁电线随地走，所有电掣应有门、有锁，有危险标志。严格执行施工现场临时用电安全技术规范的规定，现场采用“三相五线”制供电，执行“一机一闸一漏电保护开关”制度。所有电器设备及金属构架均应按规定设置可靠的接零及接地保护，施工现场所有用电设备，必须按规定设置漏电保护装置，要定期检查，发现问题及时处理。(12)加强安全教育和监督，坚持经常性的安全交底制度，提高施工人员的安全生产意识，及时消除事故隐患。(13)在施工过程中，对地面沉降、支护位要定期观察测试，加强对支护的监控。(14)所有施工人员均应掌握安全用电基本知识和设备性能
19、，用电人员各自保护好自用设备的负荷、地线和开关箱，发现问题及时找电工解决，严禁非专业电气操作人员乱动电器设备。(15)配电系统分级配电，本电箱、开关箱外观必须完整、牢固，防雨防尘。(16)多机作业用电必须分闸，严禁一闸多机和一闸多用，施工现场电缆、电线必须按规定架设，严禁拖地和乱拉乱搭。(17)各种机械要有专人负责维修、保养，并经常对机械运行的关键部位进行检查。(18)使用机械时，操作员要密切注意机上的仪器、仪表、指针是否超出安全范围，机体是否有异常振动及发出异响，出现问题应进行停电关机处理，不得擅离职守，隐瞒不报。(19)设备基础必须平稳、牢固，基本的锚固、支撑措施必须齐全，不得使用临时支撑
20、，高大机械在多风季节前设缆风绳。(一)文明施工措施(1)施工现场内应有完整的排水措施，妥善处理泥浆水，所排的水应过滤后方可排入城市管网。(2)场内道路要平整、坚实、畅通。主要场地应全部硬底化，杜绝运输中泥浆散体、流物料撒漏。车辆出工地前，轮胎、车身必须冲洗干净，并防止掉土污染路面。(3)施工时不得妨碍周围居民的工作、生活和休息，在夜间(晚11时至早上6时)施工时需办理好有关手续,并做好周围居民的思想工作尽量不使用超声标准的机械设备施工。(4)施工现场配备专职保卫人员，昼夜值班，建立健全施工现场保卫制度外来人员和所有车辆进入施工现场前要登记，在场内要服从人员的调配和安排。(5)施工要利用黑板报和
21、其它形式对员工进行法纪宣传教育工作，使施工现场各类施工人员知法、懂法并自觉遵守和维护国家的法律、法令，提高员工的法纪观念，防止和杜绝盗窃和斗殴的发生。(6)进入现场的所有人员要带好安全帽。(7)严禁工人赤膊上阵，注意安全和形象。(8)标准化管理图要齐全、清晰、实用、漂亮。(9)注意搞好环保工作，自觉维护市容、市貌。(10)强化厨房、卫生间和卫生及消防管理。(11)厨房工作人员必须持有健康证上岗。(12)办公室配置保健医药箱。(13)安置完善的消防系统。四、特殊季节的施工安排一、雨季施工1、掌握天气预报的气象趋势及动态，开工前与当地气象部门签订服务合同，以利安排施工，做好预防的准备工作。2、合理
22、安排施工。对实施性施工组织设计、施工项目和施工进度要根据预报作出合理安排。3、现场做好排水设施，使排水通畅并不得造成水土流失和环境污染。4、加强道路养护，保障运输通畅无阻。5、做好物资、设备的防湿防潮工作，确保雨季正常施工。6、混凝土工程，施工完毕及时覆盖养护，终凝前避免受雨水冲刷。大面积、大体积混凝土的浇筑，事先做好施工组织，选在无大雨的期间进行,并备有防雨设施。雨季尽量减少大面积、大体积混凝土现浇工作。7、备好防雨物品和施工人员的雨衣和雨靴。8、雨季施工前，我们将根据现场和工程进展情况制定雨季施工阶段性计戈U,并提交监理工程师审批后实施。9、做好防雷、防电、防漏工作，保证施工正常进行。10
23、、雨季前应组织有关人员对现场临设、机电设备、临时线路等进行检查,针对检查出的具体问题，应采取相应措施，及时整改。11、机电设备做好防雷电、雨水浸泡措施。五、开挖管道应急救援预案：施工现场一旦发生事故，将会造成人员伤亡和直接经济损失。为了争取在第一时间内抢救伤员，最大限度地降低员工及相关人员的生命安全和经济损失，特制定本项目部应急救援预案。事故应急救援组织网络事故应急救援预案主要人员的联系方式:组长：郑志平13921016659副组长：冒海峰137763875961：不论任何人，一旦发现有发生事故的可能性，应立即呼叫在场全体人员进行避让。2：现场人员应迅速通知项目经理或安全员，并打电话及时向集团
24、应急抢救抢险领导小组领导报告事故的发生情况，请求集团应急抢救小组的支援。3：根据现场情况，若有人员受伤，应立即拨打120急救电话，向急救中心求救，应务必讲清受伤人数、地点和人员受伤情况，并派专人到主要路口引导急救车尽快赶到事故现场，同时，现场急救人员在急救车到来之前，应对受伤人员进行急救,本项目部配备应急急救药箱一只，药箱存放在现场办公室。4：在没有人员受伤的情况下，现场负责人应根据实际情况研究补救措施,在确保人员生命安全的前提下，组织恢复正常施工秩序。5：现场安全员应对事故进行原因分析，制定相应的整改措施，认真填写伤亡事故报表，事故调查等有关处理报告，并上报集团应急救援领导小组。6：救援车辆：工地装货一辆卡车，项目部轿车一辆7：救援物资：铁铲15把，撬棍5把，医疗箱一只8：救援电话：医院急救：1209：抢救路线：见附图应急救援抢救路线图：南环二路f东环一路（右转）f南环一路（左转）f虹桥路（右转）f县府路（直行）f大统华交叉口（左转50m）至人民医院翠uma-北28诲东路应急救援抢救路线惨I匕-I?路路虹般路与金坛市第三中学羸坏一跑SA1华城园短华苑南第华阳南路电胜南路华胜津路水EE季底松庄
