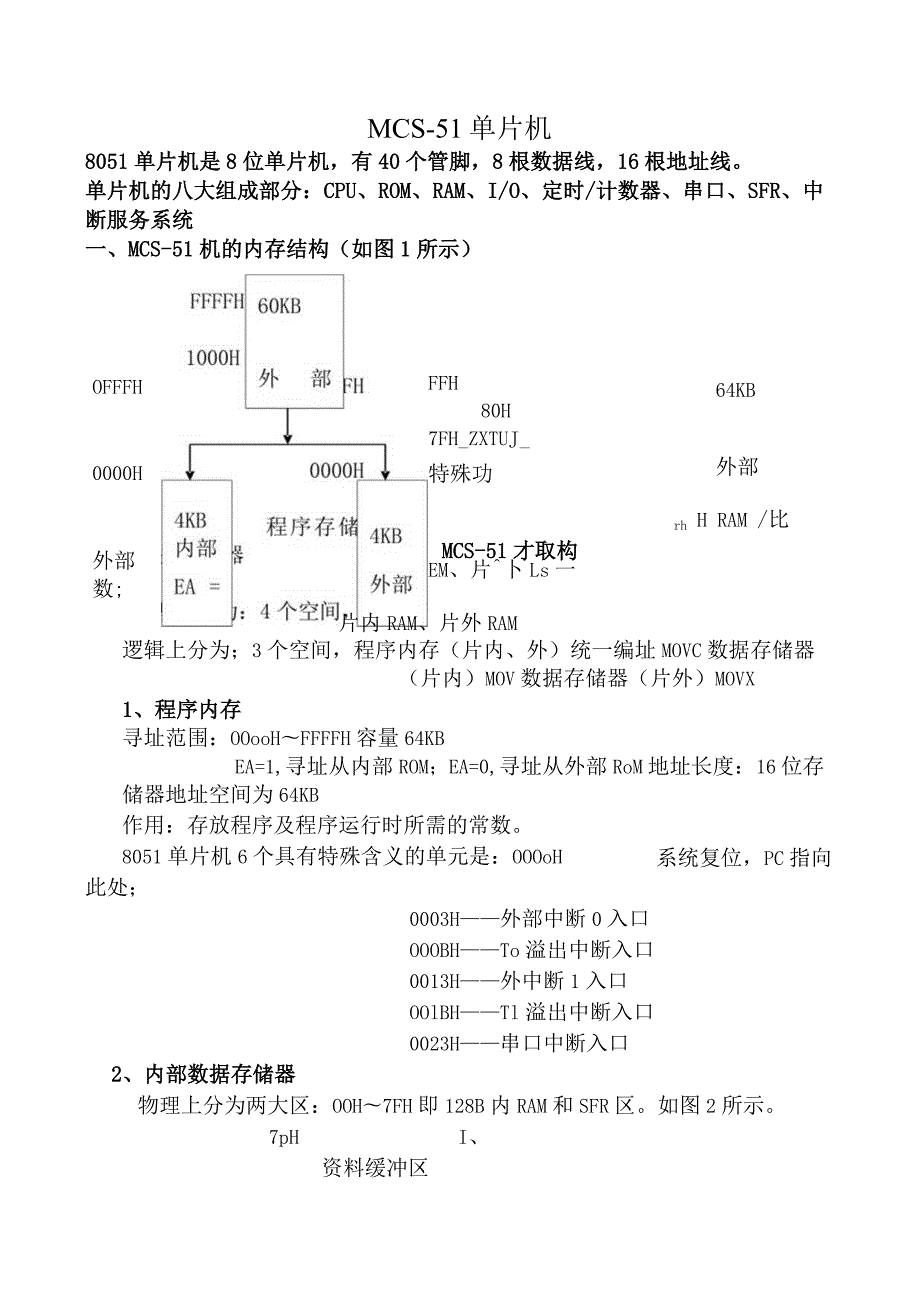

1、MCS-51单片机8051单片机是8位单片机，有40个管脚，8根数据线，16根地址线。单片机的八大组成部分：CPU、ROM、RAM、I/O、定时/计数器、串口、SFR、中断服务系统OFFFH0000H外部数;物田一、MCS-51机的内存结构（如图1所示）64KB外部rh H RAM /比 内B 储器FFH80H7FH_ZXTUJ特殊功MCS-51才取构片内RAM、片外RAMEM、片卜Ls一逻辑上分为；3个空间，程序内存（片内、外）统一编址MOVC数据存储器（片内）MOV数据存储器（片外）MOVX1、程序内存寻址范围：OOooHFFFFH容量64KBEA=1,寻址从内部ROM；EA=0,寻址从外

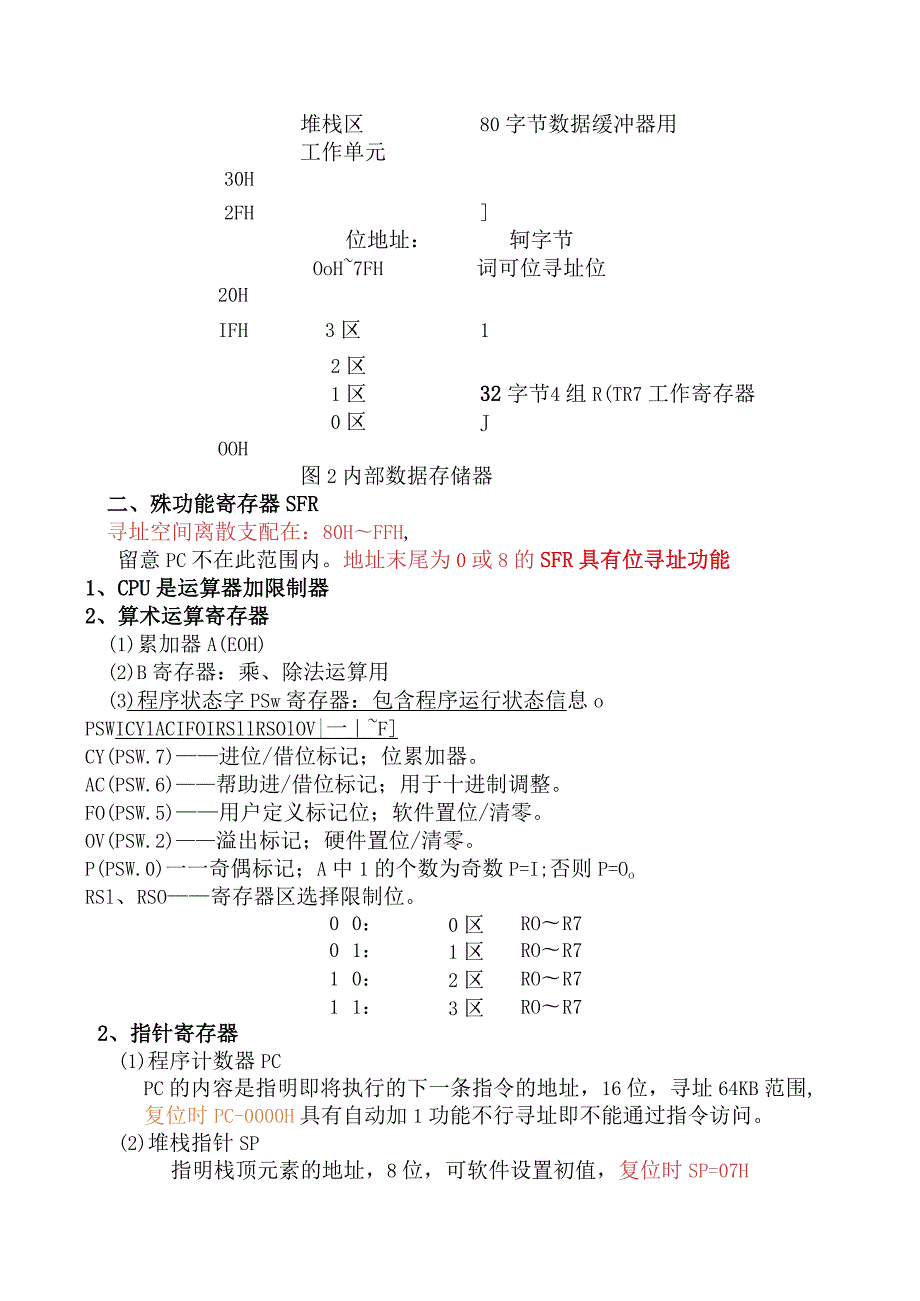

2、部RoM地址长度：16位存储器地址空间为64KB作用：存放程序及程序运行时所需的常数。系统复位，PC指向8051单片机6个具有特殊含义的单元是：OOOoH此处；0003H外部中断0入口OOOBHTo溢出中断入口0013H外中断1入口OOlBHTl溢出中断入口0023H串口中断入口2、内部数据存储器物理上分为两大区：OOH7FH即128B内RAM和SFR区。如图2所示。7pHI、资料缓冲区堆栈区80字节数据缓冲器用工作单元30H2FH位地址：轲字节OoH7FH词可位寻址位20HIFH3区12区1区32字节4组R(TR7工作寄存器0区JOOH图2内部数据存储器二、殊功能寄存器SFR寻址空间离散支配
3、在：80HFFH,留意PC不在此范围内。地址末尾为0或8的SFR具有位寻址功能1、CPU是运算器加限制器2、算术运算寄存器(1)累加器A(EOH)(2)B寄存器：乘、除法运算用(3)程序状态字PSw寄存器：包含程序运行状态信息oPSWICYlACIFOIRSllRSOlOV|一FCY(PSW.7)进位/借位标记；位累加器。AC(PSW.6)帮助进/借位标记；用于十进制调整。FO(PSW.5)用户定义标记位；软件置位/清零。OV(PSW.2)溢出标记；硬件置位/清零。P(PSW.0)一一奇偶标记；A中1的个数为奇数P=I;否则P=OoRSl、RSO寄存器区选择限制位。00：0区ROR701：1区

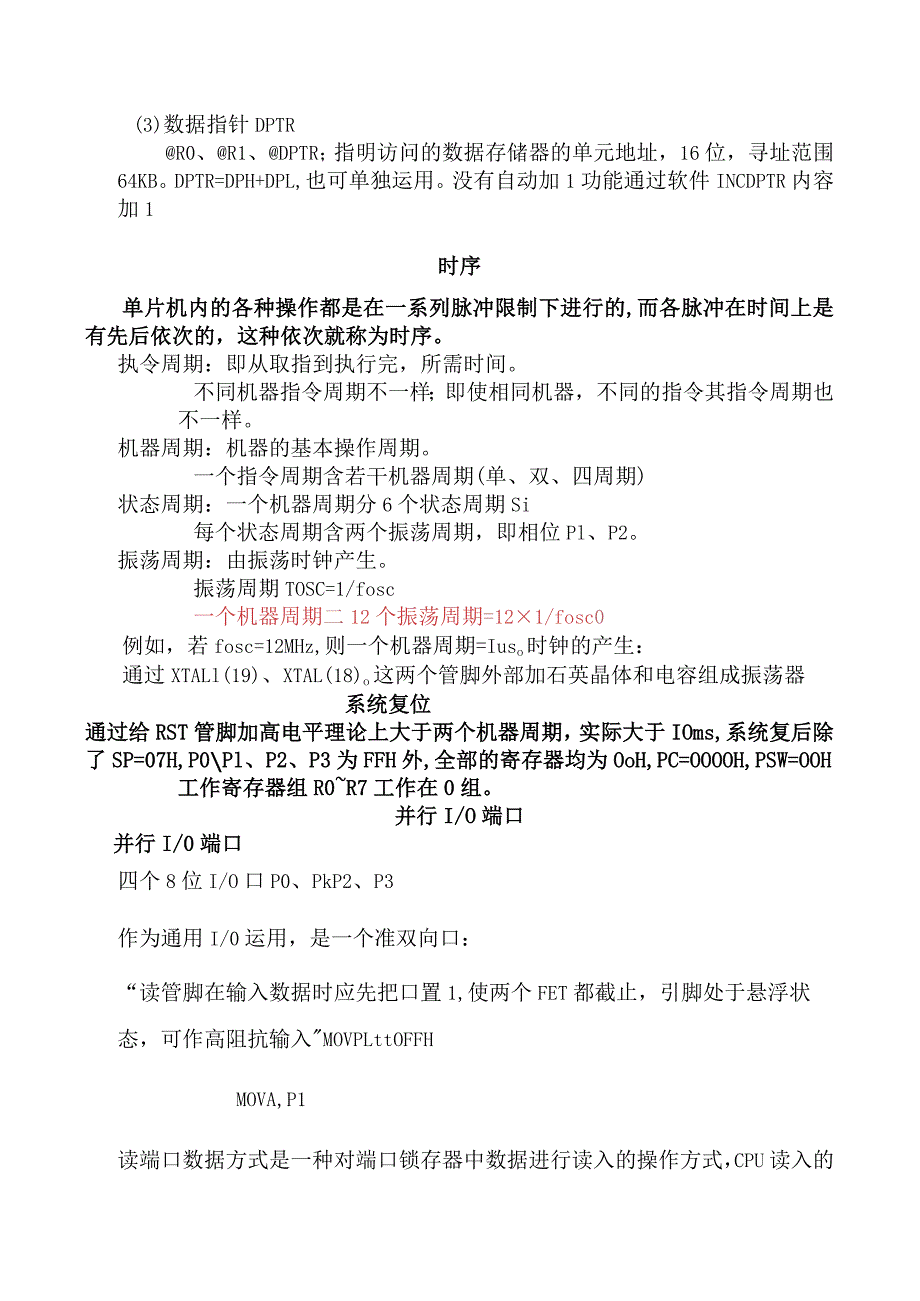

4、ROR710：2区ROR711：3区ROR72、指针寄存器(1)程序计数器PCPC的内容是指明即将执行的下一条指令的地址，16位，寻址64KB范围,复位时PC-0000H具有自动加1功能不行寻址即不能通过指令访问。(2)堆栈指针SP指明栈顶元素的地址，8位，可软件设置初值，复位时SP=07H(3)数据指针DPTRR0、R1、DPTR；指明访问的数据存储器的单元地址，16位，寻址范围64KB。DPTR=DPH+DPL,也可单独运用。没有自动加1功能通过软件INCDPTR内容加1时序单片机内的各种操作都是在一系列脉冲限制下进行的,而各脉冲在时间上是有先后依次的，这种依次就称为时序。执令周期：即从取
5、指到执行完，所需时间。不同机器指令周期不一样；即使相同机器，不同的指令其指令周期也不一样。机器周期：机器的基本操作周期。一个指令周期含若干机器周期(单、双、四周期)状态周期：一个机器周期分6个状态周期Si每个状态周期含两个振荡周期，即相位Pl、P2。振荡周期：由振荡时钟产生。振荡周期TOSC=1/fosc一个机器周期二12个振荡周期=121/fosc0例如，若fosc=12MHz,则一个机器周期=Iuso时钟的产生：通过XTALl(19)、XTAL(18)o这两个管脚外部加石英晶体和电容组成振荡器系统复位通过给RST管脚加高电平理论上大于两个机器周期，实际大于IOms,系统复后除了SP=07H
6、,P0Pl、P2、P3为FFH外,全部的寄存器均为OoH,PC=OOOOH,PSW=OOH工作寄存器组R0R7工作在0组。并行I/O端口并行I/0端口四个8位I/O口P0、PkP2、P3作为通用I/0运用，是一个准双向口：“读管脚在输入数据时应先把口置1,使两个FET都截止，引脚处于悬浮状态，可作高阻抗输入MOVPLttOFFHMOVA,P1读端口数据方式是一种对端口锁存器中数据进行读入的操作方式，CPU读入的这个数据并非端口引脚的数据。(对端口进行读-修改-写类指令列如CPLPl.O是读端口锁存器而不是管脚)一、PO口地址80H系统复位后Po=FFH(1)PO可作通用I/0口运用，又可作地址
7、/数据总线口；(2) Po既可按字节寻址，又可按位寻址；(3) Po作为输入口运用时：是准双向口；(4)作通用I/0口输出时：是开漏输出；(外部管脚必需接上拉电阻)(5)作地址/数据总线口时，PO是一真正双向口，分时运用，供应地址线A0A7由ALE限制信号锁存，数据线D(TD7二、Pl口地址90H地址90H系统复位后Pl=FFH2、特点(1)无地址/数据口功能(2)可按字节寻址，也可按位寻址(3)作I/0输入口时：是一准双向口，不是开漏输出(无需外接上拉电阻)。三、P2口地址AOH系统复位后P2=FFH2、特点(1)当P2口作为通用I/0时，是一准双向口。(2)从P2输入数据时，先向锁存器写“
8、1”。(3)可位寻址，也可按字节寻址(4)可输出地址高8位A8A15四、P3口地址BoH系统复位后P3=FFH2、特点(1)作通用I/O时，是一准双向口，不是开漏输出(无需外接上拉电阻)。(2)P3口具有其次功能1、PO口：地址低8位及数据线分时运用端口，2、Pl：按位可编址的输入输出端口，3、P2：地址高8位输出口4、P3口：双功能口。若不用其次功能，也可作通用I/0口。5、按三总线划分：地址线：PO低八位地址，P2高八地址；数据线：PO输入输出8位数据；限制线:P3口的8位(RXD、TXDINTO、INThTO、TKWR*、RD*加上PSEN*、ALE、EA组成制总线。)中断系统五个中断源
9、，两个优先级一、中断请求源(“五源中断”)五个中断源：入口地址外部中断0(/INTO)0003HTO溢出中断OOOBH外部中断1(/INTD0013HTl溢出中断OOlBH串口中断0023H有了中断请求，如何通知CPU?通过中断请求标记位来通知CPUo外部中断源、定时/计数器的中断请求标记位分布在TCON中；串口中断标记位分布在SCON中。TCONIFIITRlITF0ITROlIEll叩JE0ITOSCONIIIIIIITIRI中断请求标三位JIEO(INTO)IEl(INTl)TFO(TO)TFl(TI)TI/RI(串口)TFlTl的溢出中断标记。硬件置I,硬件清0(也可软件清0)。TFO
10、TO的溢出中断标记。(同TFl,只是针对TO的)IEl外部中断1(/INTD请求标记。外部有中断请求时，硬件使IEl置1,硬件清0。IEO外部中断0(/INTO)请求标记。ITl一一外部中断1(/INTI)触发类型限制位。ITl=0,低电平触发。ITl=1,下降沿触发。ITO外中断0(/INTO)触发类型限制位，用法同IT1。外部中断INT0、INTl触发方式有电平触发和跳变触发TI一一串口发送中断标记位。发送完数据，硬件使Tl置1,软件清0(CLRTDRI串行口接收中断标记位。硬件置1,软件清0。二、中断限制(两级管理)1、中断屏蔽IE EA ES ETl EXl ETOEAfI:sETlE
11、XlETO其次级为五个分开关，由IE限制。EXO在中断源及CPU之间有一级限制，类似开关，其中第一级为一个总开关,若为“1”，允许(开关接通) 若为“0”，不允许(开关断开) 例如，SETB EACLR IE. 7串口限制位Tl中断限制位/INTI限制位TO中断限制位EXO/INTO限制位2、中断优先级为什么要有中断优先级？CPU按中断申请时间先后依次响应中断，同一时间只能响应一个中断请求。若同时来了两个或两个以上中断请求CPU响应高级别中断。为此将5个中断源分成高级、低级两个级别，高级优先，由IP限制。同时同级的中断源申请中断CPU按优先依次响应中断。IP以上各位及 定。例如,SETB CL
12、RPS I PTl IPXI I PTQ PXOIE的低五位相对应，为“1”时为高级。初始化编程时，由软件确PTO 或 SETB IP. 1PXO 等。/INTO中断 TO中断/INTl中断 Tl中断串口中断厂家出厂时已固化好依次 一一事先约定同一级中的5个中断源的优先依次是：（留意是同级）MOV MOV MOVSETB SETB SETBTMOD, #DATA THO (THl), TLO (TLl),EAETO (ETl) TRO (TRl)中断嵌套同级或低级中断不能打断正在响应的中断的服务程序，高级中断能够打断低级中断服务程序而形成中断嵌套定时/计数器定时/计数器两个定时器/计数器TO、
13、Tl四种工作方式中断方式定时器程序初始化主要部分如下;设置定时器工作方式DATA；给定时器计数器装入初值DATA;开中断;开中断1、一、定时/计数器的结构TO、Tl均为16位加1计数器。;启动定时器计数器GATE门控位。GATE二O软件启动，仅由软件置TRO(TRl)为1启动定时器/计数器；置0停止定时/计数GATE=1硬件启动，软件置TRO(TRI)为1后.INTO管脚或/INTl管脚高电平启动定时器/计数器。C/T一一外部计数器/定时器方式选择位C/T=0定时方式；C/T=1计数方式。M1M2工作模式选择位。MlMO模式0说明0013位定时/计数器八位TH(70)+低五位TL(40)011
14、16位定时/计数器TH(7Z0)+TL(7、0)1028位计数初值自动重装TM70)TH(7、0)113TO工作在两个8位定时/计数。运行，而Tl只能工作方式2,定时TR/计/LTRO位。软件置位，软件复位。及GATE有关，分两种状况：GATE=0时，若TRO=1,开启To计数工作；若TRO=0,停止TO计数。GATE=1时，若TRo=1且/INTO=1时，开启To计数；若TRO=1但/INTO=0,则不能开启To计数。若TRo=0,停止TO计数。TRl一一定时/计数器1运行限制位。用法及TRO类似。C/T=0定时C/T=1对外计数。定时：fosc/12=1/(12/fosc)=1/TcyJ-
15、1-IJ-等间隔，次数已定，时间确定,Tcyi即对机器周期进行计数。“左图定时时间为nXTcy。发送数据发送时钟接收：必需置位寄存器SCoN,REN位为1才能启动串口接收数据，当接收一帧数据后，Rl置1,CPU通过查询Rl=I或中断方式，通过指令MOVA.SBUF来取走接收的数据，并软件复位RI=O(CLRRD接收时钟0DODlD2D3D4D5D6D71一接收数据DODlD2D3D4D5D6D7接收数据寄存器SBUF(99H)CPU二、MCS-51机串行接口单片机内有：通用异步接收/发送器UART全双工，4种工作方式，波特率可编程设置，可中断。1、串口的组成从编程角度讲来看主要由以下寄存器组成
16、。SM2：多机通信限制位，常及RB8协作，确定是否激活RlREN：允许接收TB8：发送的第九位数RB8：接收的第九位数TII：中断标记RIJSMOD：波特系数选择位，02二11 2-22、串行口的工作方式（1） SM0.SMl=OO;方式0：是8位同步移位寄存器方式，波特率固定为fosc/12RXD一一接收/发送数据TXD产生同步移位脉冲接收/发送完，置位Rl/TI,（要求SM2=0）方式0I式D6IDqD4U2IDl发送IDOIDD211)3D5Ip6接收无起始位，无停止位（2）SMO.SMl=Ol方式1：8位UART,波特率为（2SMD的溢出率）/32停止位D7D6D5D4D3D2DlDO
17、起始你发送位TXD起始位DODlD2D3D4D5D6D7停止位一接收位RXD1帧信息，10位。波特率可变：2SMoI）/32X（Tl的溢出率）送RB8位发送完置位TL接收完数据置位RI。置位Rl是有条件的。即:REN=1,RI=O且SM2=O或SM2=1但是接收到的停止位为k此时，数据装载SBUF,停止位进入RB8,Rl置1。(3)方式2(SMO.SM1=1O)方式3(SM0、SMl=ID：9位UART,多机通信。多机通信只能工作在方式2、方式3I停止位ITBBp7p6p5D4DqD2DIlDO起发送数据起始位DODlD2D3D4D5D6D7TB8停止位接收数据送SCON寄存器RB8位方式2波
18、特率：(固定)2SMOO/64fosc方式3波特率：2SM0D/32(TI溢出率)数据发送串口方式2、3发送第九位数据必需通过软件置事先写入寄存器SCON的TB8位,把要发送的数据发送到SBUF(MOVSUBF,A)启动数据发送，发送完数据置位TIoCPU通过查询方式查询到Tl=I或中断方式可以接着发送下一帧数据，并软件复位TI=O(CLRTD数据接收接收：必需置位寄存器SCONREN位为1才能启动串口接收数据，当接收一帧数据后此时，数据装载SBUF,接收到的第9位数据(TB8)送SCON寄存器RB8位，RI置1。,CPU通过查询Rl=I或中断方式，通过指令MOVA.SBUF来取走接收的数据，
19、并软件复位Rl=O(CLRRD3、波特率的设置方式0、方式2固定。方式1,方式3可变。波特率=2smod/32(Tl的溢出率)Tl溢出率二单位时间内溢出次数=1/(Tl的定时时间)而TI的定时时间t就是Tl溢出一次所用的时间。此状况下，一般设Tl工作在模式2(8位自动重装初值)。N=28-t/T,t=(28-N)T=(28-N)12/fosc所以，Tl溢出率=1/t=fosc/12(28-N),故，波特率=2SM0D/32fosc/12(256-N)o若已知波特率，则可求出Tl的计数初值：y=256-2SM0DXfosc/(波特率X32X12)例、若fosc=6MHz,波特率为2400波特，设
20、SMoD=1,则定时/计数器Tl的计数初值为多少？并进行初始化编程。解：y=256-2SM0DXfosc/(2400X32X12)=242.98243二F3H同理，fosc=11.0592MHz,波特率为2400,设SMOD=0,则y二F4H初始化编程：MOVTMOD,#20HMOVPCON,tt80HMOVTHb#0F3HMOVTLl,ttOF3HSETBTRlMOVSCON,#50H指令系统指令按寻址方式分有7种寻址方式，干脆寻址（direct）、立刻寻址（#20H）、寄存器寻址（Rn）、寄存器间接寻址（Ri）、相对寻址（rel）,寄存器变址寻址（A+PC）、位寻址（ACC.1）指令按功能
21、上分有5种，传送类指令、算术运算类指令、逻辑运算及移位类指令、限制转移类指令、位操作类指令指令三大属性。功能属性、空间属性（指令站用的字节数）、时间属性（指令执行的机器周期数）传送类指令有四种寻址方式对A的数据传送只影响状态标记位P访问片内RAM和SFR指令格式MOV唯一的一条16位传送指令MOVDPTR,ttDATA16访问片外RAM4条指令MOVXA,RiMOVXA,DPTR（这两条指令是读片外RAM的数据伴随着限制信号RD*有效）MOVXRi,AMOVXDPTR,A（这两条指令是写片外RAM的数据伴随着限制信号WR*有效）访问程序存储器RoM2条指令MOVCA,A+PCMOVCA,A+D
22、PTR（这两条指令是读程序ROM的数据伴随着限制信号PSEN*有效）2、栈操作指令PUSHdirectPOPdirect不影响任何标记位。Direct可以是内存RAM128个单元随意一个单元也可以特殊功能寄存器这里留意PUSHACC（ACC是干脆地址，不能写A）PUSHdirect指令执行中，机器自动进行两步操作：(1) (SP)(SP)+1(2) (SP)(direct)例1、设分析：执行PUSHDPLPUSHDPH后，各单元中的内容。(OAH)二23H(OBH)=OlH(SP)=OBHPoPdirect指令执行中，机器也自动进行两步操作：(1) (direct)(SP)(2) (SP)J(
23、SP)-1例2、设(SP)=40H,(40H)=12H,(3FH)二34H执行POPDPHPOPDPL后，各单元中的内容。(SP)=3EH,(DPTR)=1234H,结论：1)PUSH及POP操作过程刚好相反；2)进、出栈规则：先进后出，后进先出。应留意指令书写先后依次；3)可用于“爱惜现场，复原现场”3、字节交换指令XCHA,Rn1XCHA,RiXCHDA,RiASWAPA半字节交换不影响任何标记位。算术运算类指令包括：力口、减、乘、除；加一、减一。一、加法指令ADDA,Rn；（八）255)o带符号数相加时：若OV=D7cD6c=1,说明有溢出。影响COVAC这三个标记位奇偶标记P由累加器A
24、的值确定INCA；(的（八）+1,以下类同。INCRnINCdirectINCRiINCDPTR不影响COVAC这三个标记位奇偶标记P由累加器A的值确定逻辑操作类指令共分两大类：单字节逻辑操作，双字节逻辑操作，共24条。一、单字节逻辑操作指令CLRA；（八）J0CPLAA中8位按位求反。循环左移、右移指令：RLARLCARRARRCA二、双字节逻辑操作指令“及操作”：ANLA,Rn；F)（八）A(Rn),以下类同。ANLA,directANLA,RiANLA,#dataANLdirect,AANLdirect,#data例1、(Pl)=35H,使其高4位输出0,低4位不变。解；ANLP1,#0
25、FH此做法称为“屏蔽”位。“或操作”：ORL,Rn；飞)（八）V(Rn),以下类同。ORLA,directORLA,RiORLA,#dataORLdirect,AORLdirect,#data例2、将A中的低3位送入Pl中，并且保持Pl中高5位不变。ANLA,#07HANLPb#0F8HORLPbA；(Pl)=P17Pl6Pi5PMPiaA2A1Ao这称为“数位组合”。“异或操作”：XRLA,Rn；xTA)（八）(Rn),以下类同。XRLA,directXRLA,#dataXRLdirect,AXRLdirect,#data例3、设(Pl)=0B4H=10110100B,执行：XRLPl,#0
26、01100OlB结果按#00110001取反，即：(Pl)=10000101B=85H这称为“指定位取反”。在上述ANL、ORL.XRL操作中，用于端口操作时，无论P0P3是第一，还是其次操作数，都遵循“读一修改一写，端口锁存器的操作。3-5限制转移类指令作用：变更程序计数器PC的值，从而变更程序执行方向。分为四大类：无条件转移指令；条件转移指令；调用指令；返回指令。一、无条件转移指令1.JMPaddrl6AJMPaddrllSJMPrelJMPA+DPTR1.JMPaddrl6转移目的地址addp44(PC)；OOOOHFFFFH,64KBAJMPaddrll；确定转移转移目的地址的形成：先
27、(PeA(PO2；后PC1511不变，PaW-0addrl064KB=216=25211=32X2KB转移目的地址及(PC)+2在同一个2KB范围内。SJMPrel；短转移，相对寻址。转移目的地址=(PC)+2+rel,所以rel=转移目的地址一(PC)一2但，实际运用中常写成SJMPaddrl6,汇编时会自动转换出rel。JMPA+DPTR；间接转移，散转移指令。转移目的地址=（八）+(DPTR)二、调用指令1.CALLaddrl6ACALLaddrll1.CALLaddrl6过程：;长调用;确定调用;转移范围64KB,不影响标记位。执行中自动完成如下(P(PC)+3(SRi(SP)+1(S
28、P)(PC70),爱惜断点地址低字节;(SW(SP)+2(SwO(PC158),保存断点地址高字节；(PCZaddrl6，目的地址送PC,转子程序例2、设(SP)=07H,(PC)=2100H,子程序首地址为3456H,执行:1.CALL3456HMOVA,20H执行结果：(SP)=09H,(09H)=21H,(08H)=03H,(PC)=3456HACALLaddrll；转移范围及(PC)+2在同一个2KB内。不影响任何标记位，执行中机器自动完成下列过程：(PC)(PC)+2(SP)(SP)1(SP)(PC70)(SP)(SP)+2(SP)(PC15Z8)(PClOVaddrl0三、返回指令
29、从子程序返回主程序。RET;调用子程序返回；(子程序不能缺少的指令)RETI；中断子程序返回。(中断程序不能缺少的指令)(PC158c)(SP)(SP)(SP)一1(PC7钮(SP)(SP(SP)一2例3、设(SP)=OBH,(OAH)二23H,(OBH)=OlH执行：RET结果；(SP)=09H,(PC)=0123H(返回主程序)二、条件转移指令实现依据确定条件确定转移的方向。分三类。1、判零转移JZrelJNZrelJZrel；若（八）=0,则转移，否则依次执行。JNZrel；若（八）0,则转移，否则依次执行。转移目的地址=(PC)+2+rel不影响任何标记位。例1、将外RAM的一个数据块
30、(首地址为DATAl)传送到内部数据RAM(首地址为DATA2),遇到传送的数据为零时停止传送，试编程。解：MOVRO,ttDAT2MOVDPTR,SDT11.OOP1：MOVXA,DPTRJZL00P2MOVR0,AINCROINCDPTRSJMPLOOPl1.00P2：SJMPL00P22、比较转移指令功能：比较二个字节中的值，若不等，则转移。CINEA,ttdata,relCJNEA,direct,relCJNERi,#data,relCJNERn,#data,rel该类指令具有比较和推断双重功能，比较的本质是做减法运算，用第一操作数内容减去其次操作数内容，但差值不回存。转移目的地址=（
31、PC）3+rel若第一操作数内容小于其次操作数内容，则（C）=1,否则（C）=Oo该类指令可产生三分支程序：即，相等分支；大于分支；小于分支。例2、设PI口的PLOPL3为准备就绪信号输入端，当该四位为全1时,说明各项工作已准备好，单片机可依次执行，否则，循环等待。解：MOV,PlANLA,#0FHCJNEA,#0FH,WAIT；PLOPL3不为全1时，返回WAlTMOVA,R23、循环转移指令DJNZRn,rel；（二字节指令）DINZdirect,rel；（三字节指令）本指令也为双功能指令，即减1操作和推断转移操作。第一操作数内容减1后，若差值不为零，则转移；否则依次执行。转移目的地址=（
32、PC）+2或3+rel例3、将8031内部RAM的40H4FH单元置初值#AOH#AFHO解：MOVRO,#40HMOVR2,#10HMOVA,ttOAOH1.OOP：MOVR0,AINCROINCADJNZR2,LOOP3-6位操作指令包括：位传送指令、条件转移指令、位运算指令。位操作由单片机内布尔处理器来完成。位地址的四种表示：1)运用干脆位地址表示：如20H、30H、33H等；2)运用位寄存器名来表示；如C、0V.Fo等；3)用字节寄存器名后加位数来表示：如PSW.4、P0.5、ACC.3等;4)字节地址加位数来表示：如20.0、30.4、50.7等。一、位传送指令MOVC,bitMOV
33、bit,C功能：(C)=(bit)；二、位状态限制指令CLRbit；(bit)0SETBbit；(bit)1CPLbit；(bit)(/bit)例1、编程通过PIo线连续输出256个宽度为5个机器周期长的方波。解：MOVR0,#0011CLRPlO1.OOP：CPLPlONOPNOPDJNZRO,LOOP四、布尔条件转移指令有5条，分别对C和干脆位地址进行测试，并依据其状态执行转移。1、判布尔累加器转移JCrel；(C)二1,转移，否则依次执行。JNCrel；(C)=0,转移，否则依次执行。不影响标记。转移地址：(P电(PC)+rel例3、比较内部RAM的30H和40H单元中的二个无符号数的大
34、小，将大数存入20H单元，小数存入21H单元，若二数相等，则使内RAM的第127位置1。解：MOVA,30HCJNEA,40H,LOOPSETB7FHSJMP$1.OOPl：JCL00P2MOV20H,AMOV21H,40HSJMP$L00P2：MOV20H,40HMOV21H,ASJMP$2、判位变量转移JBbit,rel；(bit)=1,则转移，否则依次执行。JBCbit,rel;(bit)=1,则转移，否则依次执行，且无论(bit)是否等于1,均使该位清零。JNBbit,rel；(bit)=0,则转移，否则依次执行。不影响标记。例4、试推断A中的正负，若为正数，存入20H单元；若为负数则
35、存入21H单元。解：JBACC7,LOOPMOV20H,ASJMP$1.OOP：MOV21H,ASJMP$单片机小系统及外扩展单片机内资源少，容量小，在进行较困难受程的限制时，它自身的功能远远不能满足须要。为此，应扩展其功能。一、5-1MCS-51单片机最小系统单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机电路可以工作运行指令的系统.1、8051/8751硬件最小系统对51系列单片机来说,最小系统一般应当包括:单片机、晶振电路、复位电路2、8031硬件最小系统8031单片机片内无ROM,若要正常工作，必需外配RoM。外接RoM后，P3口、P2口、PO口均被占用只剩下Pl口作
36、I/O口用，其它功能不变。二、存储器的扩展1、三总线的连接ABUS、DBUS、CBUSABUS（A15A8A7A0）DBUS（D7D0）CBUSPSEN*是程序存储器读选通信号RD*WR*是片外数据存储器读、写选通信号EA是片内和片外程序存储器的选择信号EA=I,CPU起先从片内程序存储器取指令，PC大于OFFF后转向片外程序存储器取指令。EA=O,CPU起先从片外程序存储器取指令。ALE锁定PO口供应的地址低8位（A7A0）的锁存信号1、数据线的连接（D7DO）PO口的八位线担当此任，此时不用外接上拉电阻。2、地址线的连接PO口担当地址低八位线，AOA7；P2口担当地址高八位线。A8、A15
37、o留意:PO口线地址/数据分时复用，需用限制信号ALE通过地址锁存器74LS373锁存地址低8位（A7A0）03、限制线的连接对存储器来讲限制线无非是：芯片的选通限制、读写限制。单片机及外部器件数据交换要遵循两个重要原则：一是，地址唯一性，一个单元一个地址。二是，同一时刻，CPU只能访问一个地址，即只能及一个单元交换数据。不交换时，外部器件处于锁闭状态，对总线呈浮空状态。选通：CPU及器件交换数据或信息，需先发出选通信号/CE或/CS,以便选中芯片。读/写：CPU向外部设备发出的读/写限制叮嘱。ROM：/OE/PSENRAM：/WE/WR/阱/RD2）存储器地址编码RAM6116：“16”2K
38、8b21210=211即6116有11根地址线。地址空间：AlOA9A8A7A6A5A4A3A2A1AO最低地址：0OOOOOo0000OoolH6116本身J最高地址：Illllll1IllHllH的地址空间MCS-51单片机寻址范围：64KBf26210=2附即16位地址线地址空间：A15A14A13A12A11A10A9A8A7AO单片机XXXXXA10A9A8A7AO611625=322KB上式中：“X”表示0或1。即单片机地址空间中包含有32个2KBo某片6116占据的是哪2KB不能确定地址浮动。只有限定A15All的取值才能确定6116在系统中的地址范围。如，P2.6=0,选中61
