《2023混凝土结构耐久性技术指南.docx》由会员分享，可在线阅读，更多相关《2023混凝土结构耐久性技术指南.docx（198页珍藏版）》请在课桌文档上搜索。

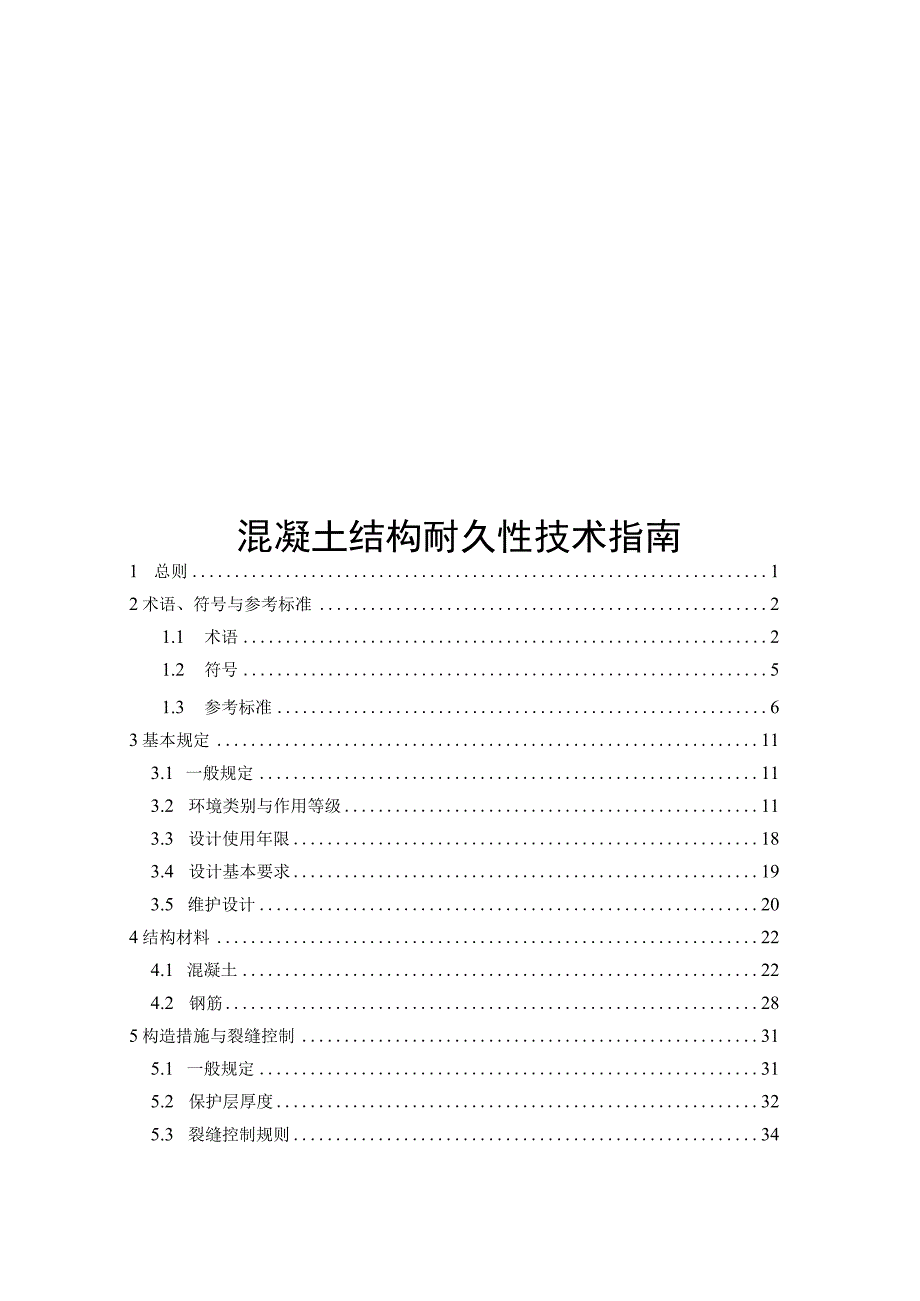

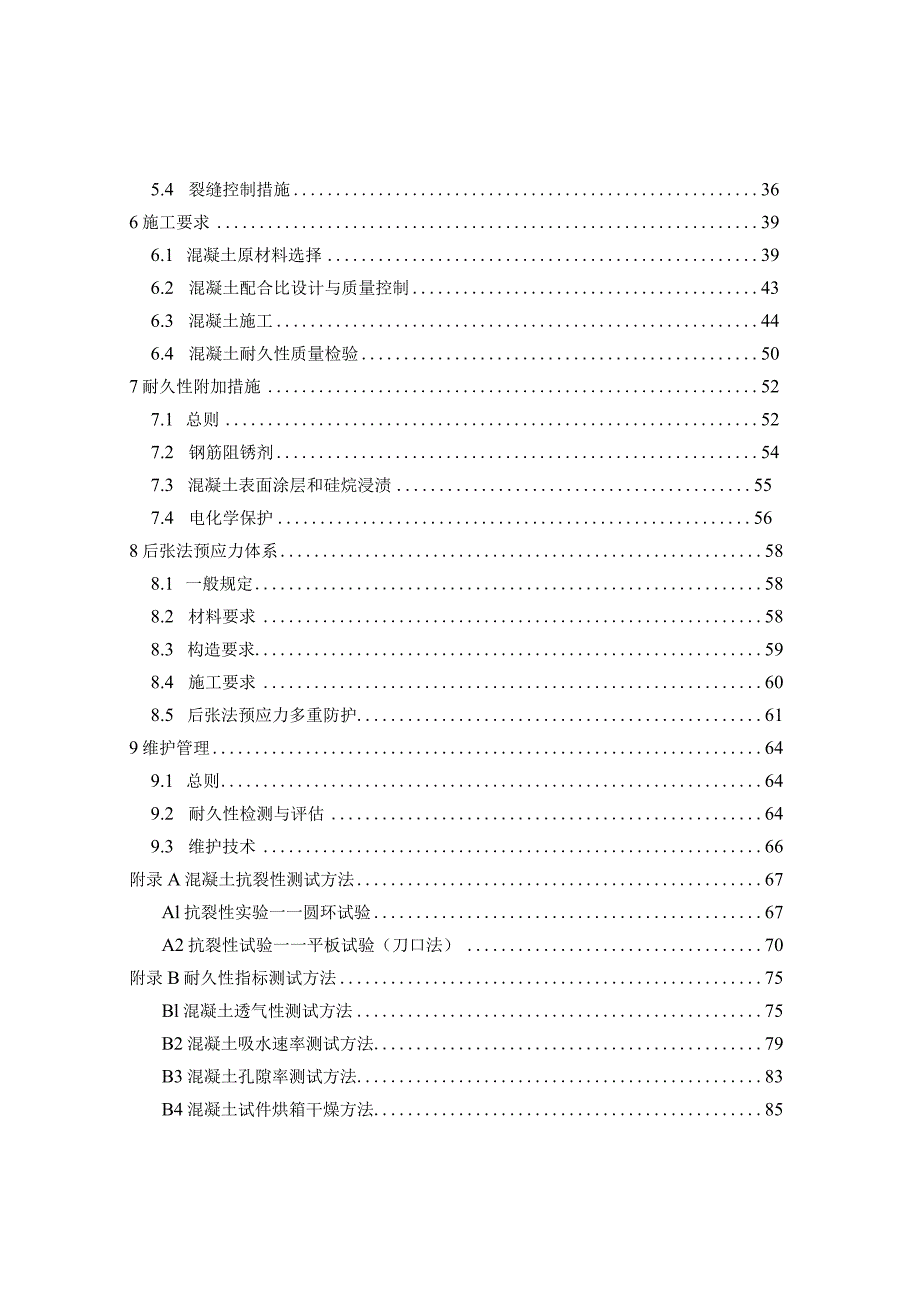

1、混凝土结构耐久性技术指南1 总则12术语、符号与参考标准21.1 术语21.2 符号51.3 参考标准63基本规定113.1 一般规定113.2 环境类别与作用等级113.3 设计使用年限183.4 设计基本要求193.5 维护设计204结构材料224.1 混凝土224.2 钢筋285构造措施与裂缝控制315.1 一般规定315.2 保护层厚度325.3 裂缝控制规则345.4 裂缝控制措施366施工要求396.1 混凝土原材料选择396.2 混凝土配合比设计与质量控制436.3 混凝土施工446.4 混凝土耐久性质量检验507耐久性附加措施527.1 总则527.2 钢筋阻锈剂547.3 混

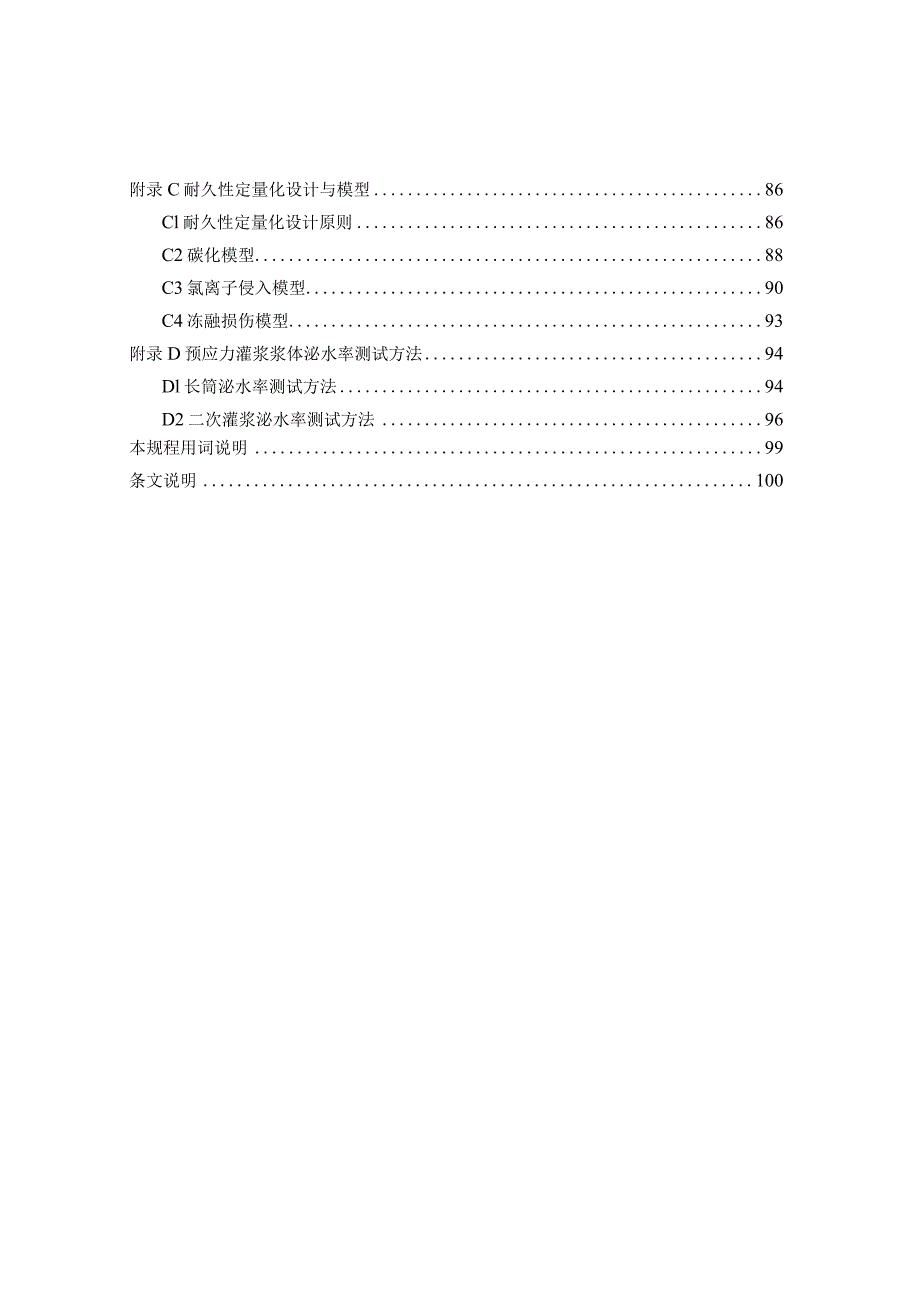

2、凝土表面涂层和硅烷浸渍557.4 电化学保护568后张法预应力体系588.1 一般规定588.2 材料要求588.3 构造要求598.4 施工要求608.5 后张法预应力多重防护619维护管理649.1 总则649.2 耐久性检测与评估649.3 维护技术66附录A混凝土抗裂性测试方法67Al抗裂性实验一一圆环试验67A2抗裂性试验一一平板试验（刀口法）70附录B耐久性指标测试方法75Bl混凝土透气性测试方法75B2混凝土吸水速率测试方法79B3混凝土孔隙率测试方法83B4混凝土试件烘箱干燥方法85附录C耐久性定量化设计与模型86Cl耐久性定量化设计原则86C2碳化模型88C3氯离子侵入模型9
3、0C4冻融损伤模型93附录D预应力灌浆浆体泌水率测试方法94Dl长筒泌水率测试方法94D2二次灌浆泌水率测试方法96本规程用词说明99条文说明100Contents1 Generalprovisions12 Terms,symbolsandreferencestandards22.1 Terms22.2 Symbols52.3 ReferenceStandards63 Generalrules113.1 General113.2 EnvironmentalconditionsU3.3 Designservicelife183.4 Basicdesignrequirements193.5 Mai
4、ntenancedesign204 Structurematerials224.1 Concrete224.2 Steel285 Structuraldetailsandcrackcontrol315.1 General315.2 Concretecoverdepth325.3 Requirementsforcrackcontrol345.4 Detailingforcrackcontrol366 Constructiontechniques396.1 Concretematerials396.2 Concretemixdesignandqualitycontrol436.3 Concrete
5、construction446.4 Durabilityinpsectionforconcrete507 Additionaldurabilitymeasures527.1 General527.2 Corrosioninhibitor547.3 Concretecoatingandsilaneimpregnation557.4 Electrochemicalprotection568 Post-tensionedConcrete588.1 General588.2 Materialrequirments588.3 Structuraldetails598.4 Constructionrequ
6、irements608.5 Multi-barrierprotection619 Maintenancemanagement649.1 General649.2 Durabilityinspectionandassessment649.3 Maintenancetechniques66Appendix A Concretecrackresistancetests67AlRingtest67A2Slabtest70Appendix B Durabilityindicatortestsandtreatmentmethod7581 Concreteairpermeability7582 Concre
7、teSorptivity7983 Concreteporosity8384 Oven-dryingproceduresofconcrete85Appendix C Model-baseddesignfordurability86C1Generalrequirementsforquantitativedesign86C2Concretecarbonation88C3Chlorideingress90C4Freeze-thawdeterioration93Appendix D Bleedingtestsforthegroutingoftendonsinprestressedconcrete94D1
8、Longtubemethod94D2Secondarygroutingmethod96Explanationforwordinginthespecification99Explanationofprovisions100.o.本指南旨为工程技术人员提供环境作用下混凝土结构耐久性设计与施工的原则与要求。当结构所处环境可能导致结构材料性能劣化或结构设计使用年限较长时，则在结构设计与施工过程中必须专门考虑环境作用下的耐久性要求，并应在设计文件中单独列入耐久性设计的内容。1.0.2本指南适用于常见环境作用对混凝土结构耐久性的影响，所考虑的环境作用因素包括：温度、湿度（水分）及其变化，空气中的氧气、二氧
9、化碳和污染物（盐雾、酸雨、二氧化硫、汽车尾气等），土体与水体中的氯盐、硫酸盐、碳酸等物质，以及降雪地区使用的除冰盐等。本指南不涉及低周疲劳荷载、振动与磨损等力学作用对混凝土结构耐久性的影响，也不涉及生物、辐射与电磁等的作用，这些因素引起的耐久性问题需要特别研究。1.0.3本指南主要适用于房屋、桥梁、涵洞、隧道等一般构筑物的钢筋混凝土结构和预应力混凝土结构，不适用于轻骨料混凝土与其它特种混凝土结构。处于特殊腐蚀环境以及生产、使用、排放或贮存各种化学腐蚀性物质的混凝土结构，其耐久性设计宜按照专门技术标准进行并参考本指南的相关规定。1.0.4混凝土结构的耐久性设计与施工，除本指南的规定以外，在结构材
10、料、结构构造、结构施工上尚应符合国家现行标准的有关规定。1.0.5本指南中提出的耐久性要求是满足结构适用性、可修复性和安全性的最低要求，设计人员可结合工程及其所处环境的具体特点，考虑工程的重要性、环境作用的复杂性、材料劣化导致结构失效后果的严重性、使用中修复的可行性等，采取更高的要求。2术语、符号及参考标准2.1 术语2.1.1 结构耐久性structuredurability在环境作用和正常维护、使用条件下，结构或构件在设计使用年限内保持其适用性和安全性的能力。2.1.2 环境作用environmentalaction温、湿度及其变化以及二氧化碳、氧、盐、酸等环境因素对结构或材料性能的影响。
11、2.1.3 劣化degradation材料或结构在所处环境中性能随时间的衰减。2.1.4 设计使用年限designworkinglife结构或构件能满足预定设计性能而无需计划外大修的年限。2.1.5 修复restore通过修补、更换或加固，使受到损伤的结构恢复到满足正常使用所进行的活动。2.1.6 维护maintenance为维持结构在使用年限内所需性能而采取的各种技术和管理活动。2.1.7 环境类别environmentalclassification根据环境作用导致的劣化机理对混凝土结构暴露环境的划分。2.1.8 环境等级environmentalactionintensity根据钢筋混凝
12、土的劣化程度对环境作用效果的划分。2.1.9 耐久性附加措施additionalmeasuresfordurability在改善混凝土密实性、增加保护层厚度和利用防排水措施等常规手段的基础上，进一步提高混凝土结构耐久性的措施，包括混凝土表面涂层、环氧涂层钢筋、钢筋阻锈剂和阴极保护等。2.1.10 弓I气airentrainment混凝土拌和时用表面活性剂在混凝土中形成均匀、稳定、球形封闭微气泡的工艺措施。2.1.11 劣化模型degradationmodel描述材料或结构性能劣化过程的数学表达式或试验装置。2.1.12 耐久性再设计durabilityredesign根据结构检测在使用年限内为
13、保持结构耐久性而采取的技术措施和方法。2.1.13 冻融耐久性指数durabilityfactor耐久性指数DF为300次快速冻融循环后的动弹性模量与初始值的比值，如在300次循环以前，试件的动弹模已降到初始值的60%以下或重量损失已超过5%,则以此时的循环次数N计算DF值，并取DF=0.6xN30002.1.14 氯离子扩散系数chloridediffusioncoefficient表示氯离子在混凝土中从高浓度区向低浓度区扩散速率的参数。2.1.15 孔隙率porosity混凝土内部液相和气相所占据的材料体积分数。2.1.16 表面吸水速率surfaceSorptivityofconcret
14、e混凝土表面和液态水接触后的吸水速率。2.1.17 气体渗透系数gaspermeability表示气体在压力差的作用下在混凝土中渗透速率的参数。2.1.18 含气量entrainedaircontent混凝土中气泡体积与混凝土总体积的比值，用百分数表示。2.1.19 气泡间隔系数spacingfactorofairvoids表示硬化混凝土或水泥浆体中相邻气泡边缘之间距离的参数。2.1.20 胶凝材料CemeIItitiOiISmaterial,orbinder混凝土原材料中具有胶结作用的硅酸盐类水泥和粉煤灰、硅灰、粒化高炉矿渣粉等矿物掺和料的总称。2.1.21 水胶比Watertobinder
15、ratio单位体积混凝土拌和物中用水量与胶凝材料总量的质量比。2.1.22 钢筋保护层COnCretecovertoreinforcement从混凝土表面到钢筋公称直径外边缘之间的最小距离；对后张法预应力筋，为套管或孔道外边缘到混凝土表面的距离。2.1.23 保护层最小厚度minimumcoverthickness混凝土构件内部钢筋防锈、防火和钢筋锚固粘结所需保护层的最小厚度。2.1.24 荷载裂缝loadingcracks钢筋混凝土和预应力混凝土构件在荷载作用下产生的裂缝。2.1.25 非荷载裂缝cracksnotduetoloadings钢筋混凝土和预应力混凝土构件在温度变化、太阳辐射热、
16、材料体积稳定性、不均匀沉降和变形等作用下产生的裂缝。2.1.26 矿物掺和料mineraladmixture配制耐久混凝土所用的粉煤灰、粒化高炉矿渣粉、硅灰、天然火山灰质材料、石灰石粉等辅助胶凝材料2.1.27 氯离子含量chloridecontent混凝土中氯离子总量，用单位体积混凝土中氯离子与胶凝材料的重量比表示。2.1.28 透水模板布CoIltrOHedpermeableformworkliner由聚丙烯纤维加工制成，贴敷于模板内侧，用于排出混凝土拌和物表层多余的水分和空气、截留拌和物表层颗粒、提高成型混凝土表观质量的一种纤维制品。2.1.29 混凝土入模温度concretepouri
17、ngtemperature现浇混凝土进入模板时的初始温度。2.1.30 设计保护年限designprotectionlife采取的耐久性附加措施能够保持对结构有效保护的时间。2.1.31 涂层coating由有机或无机涂料分层涂装在结构构件表面，使该表面具有阻隔或延缓有害介质侵入的防腐蚀保护层。2.1.32 硅烷浸溃silaneimpregnation用膏状或液体类硅烷涂覆混凝土表面，渗透进混凝土表层使混凝土具有低吸水率、低氯离子渗透率并具有透气性的防腐蚀措施。2.1.33 阻锈剂corrosionInhibitor拌和在混凝土中或涂在混凝土表面的能抑制混凝土中钢筋电化学腐蚀的物质。2.1.3
18、4 电化学保护electrochemicalprotection在钢筋混凝土构件表面或其内部设置阳极系统，对结构内部钢筋施加一定的阴极电流，通过改变钢筋的电位抑制钢筋腐蚀的防护方法，主要包括外加电流阴极保护和牺牲阳极阴极保护等方法。2.1.35 多重防护措施multi-layerprotection为确保混凝土结构和构件的使用年限而同时采取多种防腐蚀附加措施的方法。2.1.36 全寿命管理lifecyclemanagement综合考虑混凝土结构在使用期的性能与成本实施管理的方法。2.2 符号2.2.1 缩写符号11IC-表示环境类别和环境作用等级，罗马字符代表不同的环境类别(I-V),大写英文
19、字代表作用等级(A-F)。DF-混凝土抗冻耐久性指数；PREN(PittingResistanceEquivalentNumber)不锈钢的耐点蚀当量；C3A铝酸三钙，硅酸盐水泥中的一种矿物成分，水化反应快，强度发展迅速，水化热和收缩最大，易受硫酸盐腐蚀；PAl-表示对后张法预应力锚固端的多重保护，前面的PA表示锚固端，后边的数字表示多重保护的具体措施组成；PS2表示对后张法预应力钢筋的多重保护，前面的PS表示预应力钢筋，后边的数字表示多重保护的具体措施组成；2.2.2 耐久性参数与变量施工负允许误差的绝对值，mm；。一混凝土孔隙率（一）；c钢筋的混凝土保护层厚度，mm；Cmin钢筋的混凝土保
20、护层最小厚度，mm；CCr钢筋脱钝的临界氯离子浓度（胶凝材料）；Cs混凝土表面氯离子含量（胶凝材料）；Dapp一氯离子在混凝土中的表观扩散系数（112s或mm2a）;设计龄期的表观氯离子扩散系数（m2s或mn?/a）；ko一混凝土的本征渗透率，通过CemBUreaU方法测得（m?）；kc碳化速率系数（mma5）;DCo2二氧化碳扩散系数（mr112a）;50.1混凝土第一阶段和第二阶段毛细吸水率（mmsh2）;Scr混凝土受到冻融循环作用而不发生损伤的临界孔隙饱水率（一）；Sn混凝土长期吸水曲线的拐点对应的孔隙含水率（一）；炕一构件的设计使用年限（a）；AVeL混凝土表面的湿润时间（a）o我一
21、碳化深度（mm）。2.3参考标准1普通混凝土力学性能试验方法标准GB/T500812普通混凝土长期性能和耐久性能试验方法标准GB/T500823水质硫酸盐的测定重量法GB/T118994工程结构可靠性设计统一标准GB501535城市轨道交通技术规范GB504906城镇给水排水技术规范GB507887普通混凝土拌合物性能试验方法标准GB/T500808水泥化学分析方法GB/T1769101112131415161718192021222324252627282930313233343536钢筋混凝土用环氧涂层钢筋GB/T25826钢筋混凝土用锌铝合金镀层钢筋GB/T32968钢筋混凝土用耐蚀钢筋
22、GB/T33953钢筋混凝土用不锈钢筋GB/T33959混凝土结构工程施工质量验收规范GB50204混凝土结构耐久性设计标准GB/T50476混凝土结构设计规范GB50010建设用卵石、碎石GB/T14685建设用砂GB/T14684混凝土外加剂GB8076混凝土外加剂应用技术规范GB50119混凝土膨胀剂GB/T23439混凝土结构工程施工规范GB50666大体积混凝土施工标准GB50496混凝土结构现场检测技术标准GB/T50784钢筋混凝土阻锈剂耐蚀应用技术规范GB/T33803色漆和清漆一人工气候老化和人工辐射暴露（滤过的例弧辐射）GB/T1865漆膜耐冲击测定方法GB/T1732预应
23、力混凝土用钢丝GB/T5223预应力混凝土用钢绞线GB/T5224预应力筋用锚具、夹具和连接器GB/T14370预应力孔道灌浆剂GB/T25182既有混凝土结构耐久性评定标准GB/T51355低中水平放射性废物高完整性容器-混凝土容器GB36900.2钢制无缝气瓶GB5099煤和岩石物理力学性质测定方法GB/T23561.5Concrete-Part1:Specification,performance,productionandconformityEN206-1CathodicprotectionofsteelinconcreteBSEN1269637Concrete,reinforceda
24、ndprestressedconcretestructures-Part2:Concrete-Specification,performance,productionandconformity-ApplicationrulesforDINEN206-1DIN1045-238StandardTestMethodforPotentialAlkaliReactivityofAggregates(Mortar-BarMethod)ASTMC126039StandardTestMethodforDeterminingAgeatCrackingandInducedTensileStressCharacte
25、risticsofMortarandConcreteunderRestrainedShrinkageASTMC158140StandardTestMethodforEvaluatingPlasticShrinkageCrackingofRestrainedFiberReinforcedConcrete(UsingaSteelFormInsert)ASTMC157941StandardTestMethodforResistanceofConcretetoRapidFreezingandThaWingASTMC66642StandardTestMethodforElectricalIndicati
26、onofConcrete,sAbilitytoResistChlorideIonPenetrationASTMC120243StandardSpecificationforZincandEpoxyDual-CoatedSteelReinforcingBarsASTMA1055M-10el44StandardTestMethodforMeasurementofRateofAbsorptionofWaterbyHydraulic-CementConcretesASTMC158545StandardSpecificationforAdmixturestoInhibitChloride-Induced
27、CorrosionofReinforcingSteelinConcreteASTMC158246StandardTestMethodforDeterminingtheEffectsofChemicalAdmixturesontheCorrosionofEmbeddedSteelReinforcementinConcreteExposedtoChlorideEnvironmentsASTMG10947StandardTestMethodforCorrosionInhibitingAdmixturesforSteelinConcretebyPolarizationResistanceinCemen
28、titiousSlurriesASTMG18048Concrete,mortarandcementbasedrepairmaterials:Chloridemigrationcoefficientfromnon-steady-statemigrationexperimentsNTBuild49249ConcreteStructures-SupplementarySpecificationsSIA262/150TheImpregnationofReinforcedandPrestressedConcreteHighwayStructuresUsing51HydrophobicPore-Linin
29、gImpregnatesBD43/0352ImpressedCurrentCathodicProtectionofReinforcingSteelinAtmosphericallyExposedConcreteStructuresNACESP029053城市桥梁养护技术规范CJJ9954公路桥涵养护规范JTGHll555657585960616263646566676869707172737475767778798081828384海港工程混凝土结构防腐蚀规范JTJ275森林土壤水溶性盐分分析LY/T1251公路工程技术标准JTGBOl水工混凝土试验规程DL/T5150混凝土中氯离子含量检测技
30、术规程JGJ/T322钢筋焊接及验收规程JGJ18钢筋焊接接头试验方法标准JGJ/T27钢筋机械连接技术规程JGJ107水运工程混凝土质量控制标准JTS202-2公路钢筋混凝土及预应力混凝土桥涵设计规范JTGD62建筑工程裂缝防指技术规程JGJ/T317混凝土用复合掺合料JG/T486海沙混凝土应用技术规程JGJ206普通混凝土用砂、石质量及检验方法标准JGJ52混凝土防冻剂JC475混凝土防冻泵送剂JC/T377混凝土用水标准JGJ63纤维混凝土应用技术规程JGJ/T221混凝土碱含量限值标准CECS53后锚固法检测混凝土强度技术规程JGJ/T208混凝土中钢筋检测技术规程JGJ/T152水
31、泥混凝土养护剂JC901混凝土中氯离子含量检测技术规程JTJ/T322海港工程高性能混凝土质量控制标准JTS257-2钢筋阻锈剂使用技术规程YB/T9231钢筋混凝土阻锈剂JT/T537钢筋阻锈剂应用技术规程JGJ/T192水运工程结构耐久性设计标准JTS153混凝土结构耐久性电化学技术规程T/CECS565预应力钢丝及钢绞线用热轧盘条YB/T14685预应力筋用锚具、夹具和连接器应用技术规程JGJ8586预应力混凝土桥梁用塑料波纹管JT/T52987港口水工建筑物修补加固技术规范JTS31188混凝土结构耐久性修复与防护技术规程JGJ2593基本规定3.1 一般规定3.1.1 混凝土结构的耐
32、久性应通过设计、施工以及使用期的维护等技术环节来保证。3.1.2 混凝土结构耐久性设计应根据结构的环境作用和设计使用年限确定结构和构件的材料性能、结构性能、构造要求、必要的耐久性附加措施以及对施工和使用期维护的要求。3.1.3 混凝土施工应选用满足技术要求的原材料，保证构件混凝土致密成型，并采用有效措施控制混凝土构件的裂缝。3.1.4 混凝土结构的耐久性需要通过使用期的合理维护策略和维护技术来实现。对于设计使用年限较长或处于严酷环境作用下的混凝土结构构件，需要进行专门的维护设计。3.2 环境类别与作用等级3.2.1 结构所处的环境按其对钢筋混凝土的作用机理分类，环境类别应按表3.2.1的规定确
33、定。表3.2.1环境类别环境类别名称劣化机理I一般环境混凝土表层碳化（中性化）引起钢筋锈蚀II冻融环境反复冻融导致混凝土损伤III海洋氯化物环境海水氯化物引起钢筋锈蚀IV除冰盐等其他氯化物环境除冰盐等其他氯化物引起钢筋锈蚀V化学腐蚀环境自然环境中硫酸盐等化学物质引起混凝土腐蚀，包括土、水中的化学腐蚀环境（V1）,盐结晶环境（V2）和大气污染环境（V3）3.2.2 环境作用等级按照环境对配筋混凝土结构作用的严重程度由低到高分为6个作用等级：可忽略（A等级）、轻度（B等级）、中度（C等级）、严重（D等级）、非常严重（E等级）和极端严重（F等级）。3.2.3 一般环境对配筋混凝土结构的作用等级应按照
34、表3.2.3确定。配筋混凝土墙、板构件的一侧表面接触室内干燥空气、另一侧表面接触水或湿润土体时，接触空气一侧的环境作用宜确定为I-C等级。表323一般环境的作用等级作用等级环境条件结构构件示例I-A室内干燥环境常年干燥、低湿度环境中的结构内部构件长期浸没水中环境所有表面均处于水下的构件I-B非干湿交替的结构内部潮湿环境中、高湿度环境中的结构内部构件非干湿交替的露天环境不接触或偶尔接触雨水的外部构件长期湿润环境长期与水或湿润土体接触的构件I-C干湿交替环境与冷凝水、露水或与蒸汽频繁接触的结构内部构件；地下水位较高的地下室构件；表面频繁淋雨或频繁与水接触的构件；处于水位变动区的构件注：1环境条件系
35、指混凝土表面的局部环境；2干燥、低湿度环境指年平均湿度低于60%,中、高湿度环境指年平均湿度大于60%；3干湿交替指混凝土表面经常交替接触到大气和水的环境条件。3.2.4 冻融环境对混凝土结构的作用等级应按照表3.2.4确定。处于冻融环境、海水变动区的混凝土构件，其环境作用等级应根据当地调查确定。无调查资料时，微冻地区可按Il-C等级考虑，寒冷和严寒地区可按11-D等级考虑；考虑浮冰撞击对构件的影响，可将环境作用等级提高一个等级。直接接触积雪的混凝土墙、柱底部，宜适当提高环境作用等级，可比表3.2.4的规定提高一个等级。位于冰冻线以上土中的混凝土结构构件，其环境作用等级应根据当地实际和经验确定
36、；无调查资料或经验数据时，环境作用等级可按表3.2.4的规定降低一个等级。最冷月平均气温高于2.5。C的地区，混凝土结构可不考虑冻融环境作用。在极端天气条件下，可能偶然遭受冻融作用的混凝土构件，其环境作用等级可按本规范表5.2.1的11-C等级确定。表324冻融环境的作用等级作用等级环境条件结构构件示例II-C微冻地区的无盐环境混凝土高度饱水微冻地区的水位变动区构件和频繁受雨淋的构件水平表面严寒和寒冷地区的无盐环境混凝土中度饱水严寒和寒冷地区受雨淋构件的竖向表面II-D严寒和寒冷地区的无盐环境混凝土高度饱水严寒和寒冷地区的水位变动区构件和频繁受雨淋的构件水平表面微冻地区的的有盐环境：混凝土高度
37、饱水有氯盐微冻地区的水位变动区构件和频繁受雨淋的构件水平表面严寒和寒冷地区的有盐环境混凝土中度饱水有氯盐严寒和寒冷地区受雨淋构件的竖向表面II-E严寒和寒冷地区的有盐环境混凝土高度饱水有氯盐严寒和寒冷地区的水位变动区构件和频繁受雨淋的构件水平表面注：1冻融环境按最冷月平均气温划分为微冻地区、寒冷地区和严寒地区，其平均气温分别为：-3-2.5、-8-3C和-8以下；2中度饱水指冰冻前处于潮湿状态或偶与雨、水等接触，混凝土内饱水程度不高；高度饱水指冰冻前长期或频繁接触水或湿润土体，混凝土内高度水饱和；3无盐或有盐指冻结的水中是否含有盐类，包括海水中的氯盐、除冰盐和有机类融雪剂或其它盐类。3.2.5
38、 海洋氯化物环境对混凝土结构的作用等级应按照表3.2.5确定。受到海水激流和海砂冲刷的混凝土构件，其环境作用等级宜按表3.2.5的规定提高一级。一侧接触海水或含有海水土体、另一侧接触空气的海中或海底隧道配筋混凝土结构构件，其环境作用等级不宜低于山-E。江河入海口水域和内陆盐湖的含盐量应根据实测确定，当含盐量明显低于海水时，其环境作用等级可根据具体情况低于表3.2.5的规定。表3.2.5海洋氯化物环境的作用等级作用等级环境条件结构构件示例III-C水下区和土中区：周边永久浸没于海水或埋于土中桥墩，承台，基础III-D大气区（轻度盐雾）：距平均水位15m高度以上的海上大气区；涨潮岸线以外100-3
39、00m内的陆上室外环境桥墩,桥梁上部结构构件；靠海的陆上建筑外墙及室外构件III-E大气区（重度盐雾）：距平均水位上方15m高度以内的海上大气区；离涨潮岸线100m以内、低于海平面以上15m的陆上室外环境桥梁上部结构构件；靠海的陆上建筑外墙及室外构件潮汐区和浪溅区，非炎热地区桥墩，承台，码头III-F潮汐区和浪溅区，炎热地区桥墩，承台，码头注：1近海或海洋环境中的水下区、潮汐区、浪溅区和大气区的划分，按国家现行标准海港工程混凝土结构防腐蚀规范JTJ275的规定确定。近海或海洋环境的土中区指海底以下或近海的陆区地下，其地下水中的盐类成分与海水相近；2轻度盐雾区与重度盐雾区界限的划分，宜根据当地的
40、具体环境和既有工程调查确定。靠近海岸的陆上建筑物，盐雾对室外混凝土构件的作用尚应考虑风向、地貌等因素。密集建筑群，除直接面海和迎风的建筑物外，其它建筑物可适当降低作用等级；3炎热地区指年平均温度高于20。C的地区。326除冰盐和其他氯化物环境对混凝土结构的作用等级应按照表3.2.6确定。接触内陆盐湖的配筋混凝土结构构件，其大气区的环境作用等级可按表3.2.5的规定确定，其接触含氯盐水体的环境作用等级可根据实际含盐量按表3.2.6的规定确定。设置直排式泄水孔的混凝土桥梁翼缘板，当其泄水孔附近受到除冰盐作用时环境作用等级宜确定为IV-D。表3.2.6除冰盐等其他氯化物环境的作用等级环境作用等级环境
41、条件结构构件示例IV-C受除冰盐盐雾轻度作用距离行车道IOm以外接触盐雾的构件四周浸没于含氯化物水中地下水中构件接触较低浓度氯离子水体，且有干湿交替处于水位变动区，或部分暴露于大气、部分在地下水土中的构件TV-D受除冰盐水溶液轻度溅射作用桥梁护墙（栏），立交桥桥墩接触较高浓度氯离子水体，且有干湿交替海水游泳池壁；处于水位变动区，或部分暴露于大气、部分在地下水土中的构件IV-E直接接触除冰盐溶液路面，桥面板，与含盐渗漏水接触的桥梁盖梁、墩柱顶面受除冰盐水溶液重度溅射或重度盐雾作用桥梁护栏、护墙，立交桥桥墩；车道两侧IOm以内的构件接触高浓度氯离子水体，有干湿交替处于水位变动区，或部分暴露于大气、
42、部分在地下水土中的构件注：1水中氯离子浓度的划分为：较低100mg/L-500mg/L；较高500mg/L-5000mg/L；高5000mg/L；2土中氯离子浓度的划分为：较低150mgkg750mgkg;较高750mg/kg-7500mg/kg；高7500mg/kg；3除冰盐环境的作用等级与冬季喷洒除冰盐的具体用量和频度有关，可根据具体情况作出调整。3.2.7 土、水中的化学腐蚀环境对混凝土结构的作用等级应按照表3271确定，硫酸盐结晶环境对混凝土结构的作用等级应按照表3.2.72确定，大气污染环境的环境作用等级应按照表3.2.73确定。部分接触含硫酸盐的水、土而部分暴露于大气中的混凝土结构
43、构件，可按本规范表3.2.7-1确定环境作用等级。当混凝土结构构件处于干旱、高寒地区，其环境作用等级应按表3.2.72确定。污水管道、厩舍、化粪池等接触硫化氢气体或其它腐蚀性液体的混凝土结构构件，可将环境作用确定为V-E级，当作用程度较轻时也可按V-D级确定。处于含盐大气中的混凝土结构构件环境作用等级可按V-C级确定，对气候常年湿润的环境，可不考虑其环境作用。表3.2.71土、水中的化学腐蚀环境的作用等级作用因素作用共水中硫酸根离子浓度SO?-(mgL)土中硫酸根离子浓度(水溶值)S42(mgkg)水中镁离子浓度(mgL)水中酸碱度(PH值)水中侵蚀性二氧化碳浓度(mgL)V-C200-100
44、0300-1500300-10006.5-5.515-30V-D1000-40001500-60001000-30005.5-4.530-60V-E4000-100006000-1500030004.560-100注：1表中与环境作用等级相应的硫酸根浓度，所对应的环境条件为非干旱高寒地区的干湿交替环境。当无干湿交替(长期浸没于地表或地下水中)时，可按表中的等级降低一级，但不得低于V-C级。对于干旱、高寒地区的环境条件可按表327-2确定;2当混凝土结构构件处于弱透水土体中时，土中硫酸根离子、水中镁离子、水中侵蚀性二氧化碳及水的PH值的作用等级可按相应的等级降低一级，但不低于V-C级；3高水压流动水条件下，应提高相应的环境作用等级；4水中硫酸根离子含量应按照现行国家标准水质硫酸盐的测定重量法GB/T11899测定，土中硫酸根离子含量应按照现行行业标准森林土壤水溶性盐分分析LYfT1251测定。表3.2.72硫酸盐结晶环境的作用等级作用因素环境1等(水中硫酸根离子浓度SOr(mgL)土中硫酸根(水溶值)离子浓度S42(mg/kg)V-C200-500300-750V-D500-2000750-3000V-E2000-50003000-7500注：我国干旱区指干燥度系数大于2.0的地区，高寒地区指海拔300Om以上的地区。表3273大气污染环境的作用等级环境作用等级
