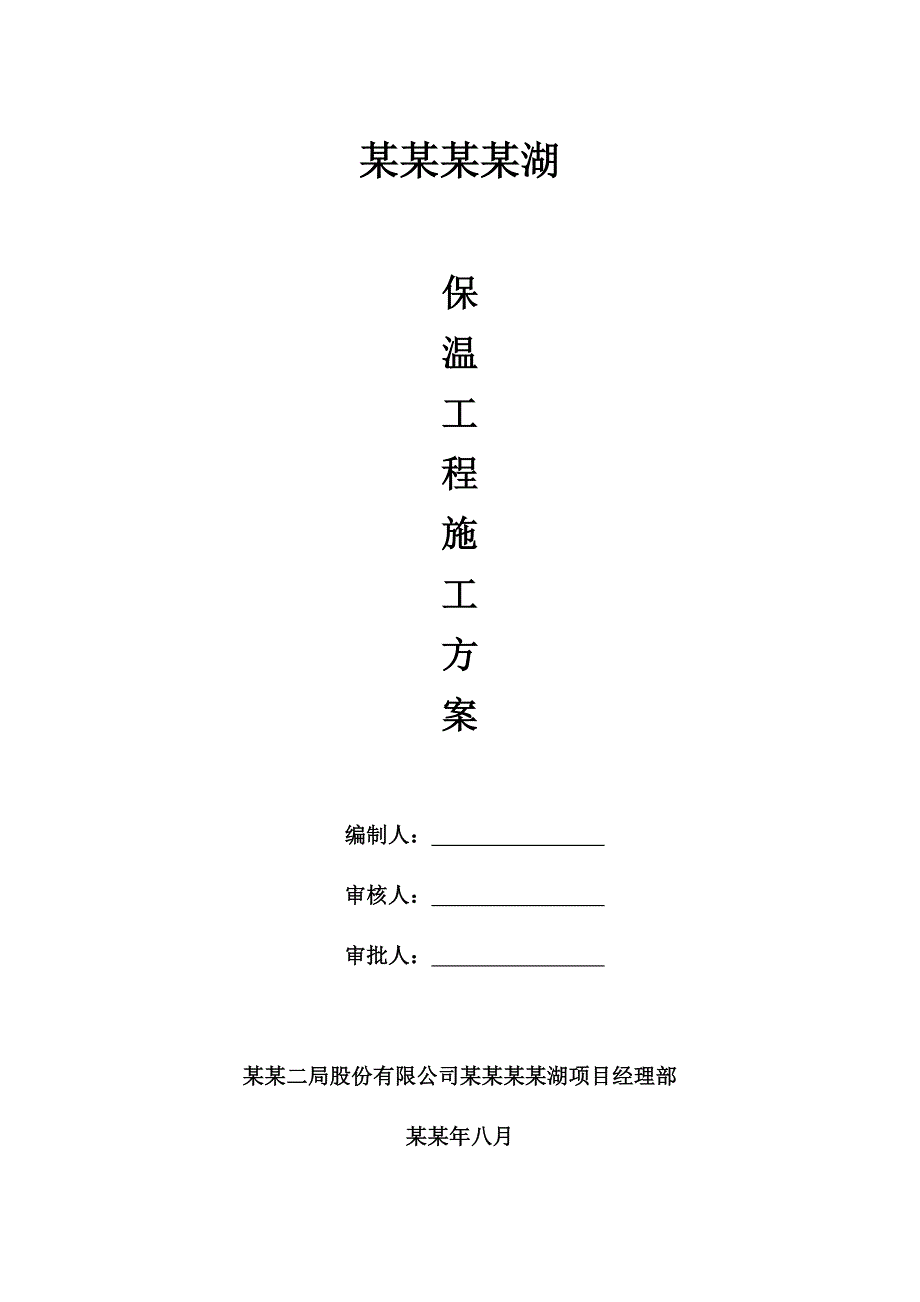

1、某某某某湖保温工程施工方案 编制人： 审核人： 审批人： 某某二局股份有限公司某某某某湖项目经理部某某年八月目 录工程概况4第一部分 屋面保温4一、编制依据4二、施工方案4第一节 材料选用及做法4第二节 保温平屋面施工11第三节 保温坡屋面施工14第四节 挤塑聚苯板层施工17第五节 屋面防水层施工17第六节 质量保证措施23第七节 安全文明保证措施25第二部分 外墙内保温27一、编制依据27二、施工方案28三、质量目标36四、安全目标36五、文明施工目标36六、环境管理目标36七、管理方针37八、施工部署与准备工作37九、成品保护42十、质量保证措施42十一、安全文明保证措施43十二、其他各项

2、保证措施44十三、技术资料及工程验收45第三部分 门窗安装45一、编制依据46二、施工方案46工程概况项目名称：某某某某湖项目一期A组团项目简介：本工程建筑面积约43020m2，由一栋展示中心（地上2层、地下2层）、15栋别墅（地上3层）及4栋洋房（地上8层）组成。本工程结构设计使用年限为50年，建筑结构安全等级为二级，抗震设防类别为非抗震。本工程为多层民用建筑，除展示中心地下车库为一级以外，其余建筑的耐火等级均为二级。本工程各栋建筑节能体系主要节能措施包括：（1）、本工程采用外墙内保温，外墙内保温采用中空微珠保温砂浆体系（）；（2）、保温屋面为倒置式屋面保温。保温专业分包单位：贵州益生宜居商

3、品砂浆有限公司 第一部分 屋面保温一、编制依据1、某某某某湖项目设计图纸及设计修改通知；2、图集规范：倒置式屋面工程技术规程JGJ230-2010挤塑聚苯板保温构造图集西南05J103刚性、柔性防水隔热屋面西南11J201二、施工方案第一节 材料选用及做法主材：该屋面保温材料选用如下：挤塑聚苯板（燃烧等级为B2级）。（具体厚度详建筑设计说明）辅材：尼龙胀管、自攻螺钉等。屋面保温工程做法：展示区：A、上人保温平屋面（从上到下）1、40厚C20细石混凝土保护层，分隔缝2000*2000，宽30mm；2、聚脂无纺布一层；3、挤塑聚苯板保温层厚度40mm；4、1.5mm厚高分子防水卷材二道，同材性胶粘

4、剂四道，墙边卷高300mm；5、1.5mm厚高分子防水涂料一布二涂;6、刷基层处理剂一道（材料同上）；7、加气混凝土碎渣1:6找坡2%，最薄处30mm；8、钢筋混凝土屋面板。B、不上人保温平屋面（从上到下）1、30厚300*300 C20预制混凝土板，下铺30厚粗砂垫层；2、聚脂无纺布一层；3、挤塑聚苯板保温层厚度40mm；4、1.5mm厚高分子防水卷材二道，同材性胶粘剂四道，墙边卷高300mm；5、1.5mm厚高分子防水涂料一布二涂;6、刷基层处理剂一道（材料同上）；7、加气混凝土碎渣1:6找坡2%，最薄处30mm；8、钢筋混凝土屋面板。C、保温坡屋面（从上到下）1、筒板瓦屋面，搭接二分之一

5、铺砌，瓦埂用卧瓦砂浆填筑，石灰砂浆勾缝；2、1:3水泥砂浆卧瓦层，（最薄处25）内配6500x500钢筋网；3、20厚1：3水泥砂浆找平层；4、聚酯无纺布一层；5、挤塑聚苯板保温层厚度40mm；置通长水平木条；6、20厚1:3水泥砂浆找平层；7、1.5mm厚高分子防水卷材一道，同材性胶粘剂二道，墙边卷高300mm；8、1.5mm厚高分子防水涂料一布二涂；9、20厚1:2水泥砂浆找平层；10、钢筋混凝土屋面板。D、不保温坡屋面（筒板卧瓦）（从上到下）1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用卧瓦砂浆填筑，石灰砂浆勾缝；2、1:3水泥砂浆卧瓦层，（最薄处25）内配6500x500钢筋网；3、1.2m

6、m厚高分子防水卷材一道，同材性胶粘剂二道；4、20厚1:2水泥砂浆找平层；5、钢筋混凝土屋面板。E、上人不保温屋面 1、40厚C20细石混凝土加5%防水剂，内配4钢筋网片，双向间距200；2、聚酯无纺布一层；3、1.2mm厚高分子防水卷材一道，同材性胶粘剂二道，墙边卷高300mm；4、刷基层处理剂一道；5、发泡混凝土找坡2%，最薄处30mm；6、钢筋混凝土屋面板。F、种植屋面 1、800厚种植土；2、土工布过滤层；3、凹凸型塑排管（蓄）水板或陶粒（陶粒直径应大于25mm）排（蓄）水层；4、40厚C20细石混凝土，内配6钢筋网片，双向间距200mm；5、聚酯无纺布一层；6、1.2mm厚高分子防水

7、卷材一道，同材性胶粘剂二道；7、1.5mm厚高分子防水涂料一道；8、刷基层处理剂一道；9、20厚1:2水泥砂浆找平层；10、加气混凝土碎渣1:6找坡2%，最薄处30mm；11、钢筋混凝土屋面板。别墅A、上人保温平屋面（从上到下）1、40厚C20细石混凝土保护层，分隔缝2000*2000，宽30mm；2、聚脂无纺布一层；3、挤塑聚苯板保温层厚度50mm；4、1.5mm厚高分子防水卷材二道，同材性胶粘剂四道，墙边卷高300；5、1.5mm厚高分子防水涂料一布二涂;6、刷基层处理剂一道（材料同上）；7、20厚1:3水泥砂浆找平层；8、水泥加气混凝土碎渣1:6找坡2%，最薄处30mm；9、钢筋混凝土屋

8、面板。B、不上人保温平屋面（从上到下），（下部为非居住空间）1、30厚300*300 C20预制混凝土板，下铺30厚粗砂垫层；2、聚脂无纺布一层；3、挤塑聚苯板保温层厚度50mm；4、1.5mm厚高分子防水卷材二道，同材性胶粘剂四道，墙边卷高300；5、1.5mm厚高分子防水涂料一布二涂；6、刷基层处理剂一道（材料同上）；7、20厚1:3水泥砂浆找平层；8、加气混凝土碎渣1:6找坡2%，最薄处30mm；9、钢筋混凝土屋面板。C、上人不保温平屋面 露台（下部为非居住空间） 1、40厚C20细石混凝土加5%防水剂，内配4钢筋网片，双向间距200；2、聚酯无纺布一层；3、1.2mm厚高分子防水卷材一

9、道，同材性胶粘剂二道，墙边卷高300mm；4、刷基层处理剂一道；5、20厚1:3水泥砂浆找平层；6、水泥加气混凝土碎渣1:6找坡2%，最薄处30mm；7、钢筋混凝土屋面板。D、保温坡屋面（筒板挂瓦）（从上到下）1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用柴泥填筑，石灰砂浆勾缝；2、挂瓦条30x30,中距600，顺水条30x20，均用3.5x40水泥钉（或双股18号铜丝）将瓦与木挂瓦条钉（绑）牢。挂瓦条固定在顺水条上，顺水条钉牢在找平层上。木材须防腐处理；3、35厚C15细石混凝土找平层，双向配6500*500钢筋；4、聚酯无纺布一层；5、挤塑聚苯板保温层厚度40mm；置通长水平木条；6、20厚1:

10、3水泥砂浆找平层；7、1.5mm厚高分子防水卷材一道，同材性胶粘剂二道；8、1.5mm厚高分子防水涂料一布二涂；9、20厚1:2水泥砂浆找平层；10、钢筋混凝土屋面板。E、不保温坡屋面（筒板挂瓦）（从上到下） 1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用柴泥填筑，石灰砂浆勾缝； 2、挂瓦条30x30（中距按瓦材规格），顺水条30x20，均用3.5x40水泥钉（或双股18号铜丝）将瓦与木挂瓦条钉（绑）牢。挂瓦条固定在顺水条上，顺水条钉牢在找平层上。木材须防腐处理； 3、40厚C15细石混凝土加5%防水剂，内配4200钢筋，提浆压光。4、钢筋混凝土屋面板。F、不保温坡屋面（筒板卧瓦）（从上到下） 1、

11、筒板瓦屋面，搭接二分之一铺砌，瓦埂用卧瓦砂浆填筑，石灰砂浆勾缝；2、1:3水泥砂浆卧瓦层，（最薄处25）内配6500x500钢筋网；3、1.2mm厚高分子防水卷材一道，同材性胶粘剂二道；4、20厚1:2水泥砂浆找平层；5、钢筋混凝土屋面板。G、阳台（下部为非居住空间）1、25厚1:2水泥砂浆；2、刷水泥浆一道；3、钢筋混凝土板。洋房A、上人保温平屋面（从上到下）1、40厚C20细石混凝土保护层，分隔缝2000*2000，宽30mm；2、聚脂无纺布一层；3、挤塑聚苯板保温层厚度40mm；4、1.5mm厚高分子防水卷材二道，同材性胶粘剂四道，墙边卷高300；5、1.5mm厚高分子防水涂料一布二涂;

12、6、刷基层处理剂一道（材料同上）；7、20厚1:3水泥砂浆找平层；8、水泥加气混凝土碎渣1:6找坡2%，最薄处30mm；9、钢筋混凝土屋面板。B、不上人保温平屋面（从上到下），（下部为非居住空间）1、30厚300*300 C20预制混凝土板，下铺30厚粗砂垫层；2、聚脂无纺布一层；3、挤塑聚苯板保温层厚度40mm；4、1.5mm厚高分子防水卷材二道，同材性胶粘剂四道，墙边卷高300；5、1.5mm厚高分子防水涂料一布二涂；6、刷基层处理剂一道（材料同上）；7、20厚1:3水泥砂浆找平层；8、加气混凝土碎渣1:6找坡2%，最薄处30mm；9、钢筋混凝土屋面板。C、上人不保温平屋面 露台（下部为非

13、居住空间） 1、35厚C20细石混凝土加5%防水剂，内配4钢筋网片，双向间距200；2、聚酯无纺布一层；3、1.2mm厚高分子防水卷材一道，同材性胶粘剂二道，墙边卷高300mm；4、刷基层处理剂一道；5、20厚1:3水泥砂浆找平层；6、水泥加气混凝土碎渣1:6找坡2%，最薄处30mm；7、钢筋混凝土屋面板。D、保温坡屋面（筒板挂瓦）（从上到下）1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用柴泥填筑，石灰砂浆勾缝；2、挂瓦条30x30,中距600，顺水条30x20，均用3.5x40水泥钉（或双股18号铜丝）将瓦与木挂瓦条钉（绑）牢。挂瓦条固定在顺水条上，顺水条钉牢在找平层上。木材须防腐处理；3、35厚

14、C15细石混凝土找平层，双向配6500*500钢筋；4、聚酯无纺布一层；5、挤塑聚苯板保温层厚度40mm；置通长水平木条；6、20厚1:3水泥砂浆找平层；7、1.5mm厚高分子防水卷材一道，同材性胶粘剂二道；8、1.5mm厚高分子防水涂料一布二涂；9、20厚1:2水泥砂浆找平层；10、钢筋混凝土屋面板。E、不保温坡屋面（筒板挂瓦）（从上到下） 1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用柴泥填筑，石灰砂浆勾缝； 2、挂瓦条30x30（中距按瓦材规格），顺水条30x20，均用3.5x40水泥钉（或双股18号铜丝）将瓦与木挂瓦条钉（绑）牢。挂瓦条固定在顺水条上，顺水条钉牢在找平层上。木材须防腐处理；

15、3、40厚C15细石混凝土加5%防水剂，内配4200钢筋，提浆压光。4、钢筋混凝土屋面板。F、不保温坡屋面（筒板卧瓦）（从上到下） 1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用卧瓦砂浆填筑，石灰砂浆勾缝；2、1:3水泥砂浆卧瓦层，（最薄处25）内配6500x500钢筋网；3、1.2mm厚高分子防水卷材一道，同材性胶粘剂二道；4、20厚1:2水泥砂浆找平层；5、钢筋混凝土屋面板。G、阳台（下部为非居住空间）1、25厚1:2水泥砂浆；2、刷水泥浆一道；3、钢筋混凝土板。第二节 保温平屋面施工本工程平屋面保温层采用加气混凝土碎渣1:6找坡2% 最薄处30mm挤塑聚苯板。为了提高保温层的施工工艺的质量和操

16、作技术水平，其工艺控制程序应如下：基层清理（平整）防水施工保温层找坡、埋设排气管管根堵孔、固定防水施工挤塑聚苯板施工屋面面层施工检查验收一、材料要求1、加气混凝土碎渣：粒径为540mm，不含杂质。2、水泥：用32.5号普通硅酸盐水泥，安定性合格，其配合比严格按设计要求进行配制，要求新鲜无结块。二、主要机具设备1、机械设备：砂浆搅拌机2、主要工具：大小平锹、铁板、手推胶轮车、铁抹子、木抹子、木杠等。三、作业条件1、屋面结构层已施工完毕，已进行隐蔽工程检查，办理交接手续。屋面上的吊钩及其他露出物应清除掉，残留的痕迹应铲平，抹入灰浆层内，屋面应清理干净。2、穿过屋面的各种预埋管件根部及伸出屋面管道、

17、女儿墙、设备基础、机房、伸缩缝等根部均已按设计要求施工完毕。穿过屋面和女儿墙等结构的管道根部，应用细石膨胀混凝土填塞密实，做好转角处理，将管根部固定。3、松散或板状保温材料运到现场，应堆放在平整坚实场地上妥加保管、盖护、防止雨淋、受潮或破损、污染。四、操作工艺（一）清理基层铺设保温层的基层应平整、干燥和洁净。应将表面泥土、杂物等清理干净。（二）铺设松散保温层1、铺设水泥加气混凝土碎渣保温找坡层时，材料应经筛选，严格控制粒径，并适当洒水湿润。2、根据保温层的设计厚度拉线找出2%的坡度，铺设1：6水泥加气混凝土碎渣，最薄处应不小于30mm；铺设顺序根据屋面设计排水方向由一端退着向另一端进行，用平板

18、式振动器振捣密实或用木抹子拍实，表面抹平。3、铺设保温层时必须严格控制厚度、坡度和坡向。先在外围女儿墙上弹出厚度控制线，在垂直分水线铺设厚度和坡度的控制挡板，然后分层铺设找坡，每层虚铺厚度均不得大于50mm，并且要适当压实。4、已铺完的松散保温层，在未达到上人强度前，不得在其上行走或堆放重物。五、细部处理1、排气管和构筑物，穿过保温层的管壁周边和构筑物的四周应预留排气口。排气管道采用直径25mm的PVC管，平铺于保温隔气层内的排气管道需提前打成花孔，排气孔均暗埋布置于板面四周的女儿墙内，仅留设一排气嘴高出女儿墙地面40公分。2、女儿墙根部与保温层应设置温度缝，缝的宽度以150250mm为宜，并

19、应贯通到结构基层。3、保温层在与反梁、设备基础、女儿墙和立柱等部位接触处均应用沥青麻丝嵌缝。4、保温层的分格缝按照设计图纸要求和施工规范的规定留设。各栋屋面排气管布置图详见附图。防水屋面保温层细部构造节点 表1序号细部构造图示技术措施1排气出口构造1防水层；2附加防水层；3密封材料；4塑料排气孔；5密封材料排汽管的设置必须与排汽道连通。排汽管应与排汽孔匹配，其数量根据西南11J201封闭式保温屋面排气道做法布置，并做好排汽管根部及顶部的防水处理。2分格缝做法详见西南05J103-12在分格缝处留设分格条六、质量标准（一）保证项目1、保温材料的强度、密度、导热系数和含水率以及配合比，必须符合设计

20、要求和施工规范的措施。2、保温层的铺设坡度及排汽槽的位置，必须符合设计要求和施工规范的规定。（二）基本项目水泥加气混凝土碎渣找坡层分层铺设，压实适当，表面平整，找坡正确。（三）允许偏差项目保温层的允许偏差和检验方法见表2。保温层的允许偏差和检验方法 表2项 目允许偏差(mm)检验方法保温层厚度松散材料（加气混凝土碎渣）+10/100用钢针插入和尺量检查注：为保温层厚度。七、成品保护1、在已铺完的保温层上行走胶轮车，应垫脚手板保护。2、保温层施工完后，应及时进行防水施工，以减少受潮和雨水进入，使含水率增大；在雨期施工，采取防雨措施。八、施工注意事项1、保温层施工，应严格按照有关标准选择材料，密度

21、不能过大，颗粒和粉末含量比例应均匀，加强保管和处理，以保证保温层质量。不符合规范要求的材料不得使用。2、保温材料应严格控制含水率，不使过高（应控制在6%以内），施工中应尽量少洒水，因含水率过高，一方面能降低保温性能，另一方面水分不易排出，铺贴卷材防水层后，易产生鼓泡，影响防水层的质量和使用寿命。3、保温层施工应采取措施掌握好铺设厚度，认真进行操作，防止材料铺设时移动堆积，找坡不匀，或压实时挤压保温层，而造成铺设厚度不均匀，影响保温隔热效果。第三节 保温坡屋面施工保温坡屋面找平层在屋面工程中主要起找平保温层的作用，可以有效地增强防水层与保温层的粘结强度，提高保温层的整体性和防水层的耐久性，节省粘

22、结材料。找平层用20厚1：3水泥砂浆，其保温坡屋面工艺控制程序如下：基层清理（平整）找平层施工防水施工防水保护层施工挤塑聚苯板施工找平层施工坡屋面面层施工检查验收一、材料要求1、水泥：采用325号普通硅酸盐水泥，要求新鲜无结块。2、砂：采用中砂，含泥量不得超过3%，有机杂质含量不大于0.5%，级配要良好，空隙率要小。二、主要机具设备1、机械设备：砂浆搅拌机2、主要工具：大小平锹、铁板、手推胶轮车、铁抹子、木抹子、木杠等。三、作业条件1、屋面结构层已施工完毕，已进行隐蔽工程检查，办理交接手续。2、穿过屋面的各种预埋管件根部及烟囱、女儿墙、屋顶设备基础、机房、伸缩缝等根部均已按设计要求施工完毕。3

23、、屋面根据设计要求的坡度、弹线，找好规矩，并进行清扫。4、找平层材料已备齐，并运到现场，经复查材质符合要求，在施工现场配制成1：2.5的水泥砂浆。四、操作工艺1、将屋面保温层上的松散杂物清除干净。2、根据设计坡度要求拉线找坡、贴灰饼，顺排水方向冲筋，冲筋的间距为1.5m左右，冲筋后即可进行抹找平层。3、找平层的操作顺序是转角立面平面。找平层先找坡、弹线、从女儿墙开始，按伸出屋面管道、设备基础、排水口顺序进行，待细部处理抹灰完成后再抹平面找平层。4、屋面找平层的坡度必须符合设计要求，内排水的水落口周围应做成略低的凹坑。5、细部处理：1）、保温层与突出屋面构筑物的连接处以及保温层转角处的找平层应做

24、成半径为100150mm的圆弧形或钝角。2）、构筑物的泛水檐处应做滴水线和止水条。3）、找平层最低点应对准排水口，排水口与水落管的落水口应平滑、顺畅，不得有积水，并用柔性防水密封材料嵌填密封。找平层与排水口、分水线等相连接的转角，应抹成光滑一致的圆弧形。6、分仓缝及分格缝的留设：找平层必须留设分仓缝及分格缝，分仓缝宽一般为2030mm其缝隙的最大间距不宜大于3.0m；分格缝宽一般为5mm其缝隙的最大间距不宜大于1.5m。找平层的平、立面转角（转折）处均应留置分仓缝及分格缝。7、砂浆铺抹稍干后，用铁抹子压实三遍成活。头遍提浆拉平，使砂浆均匀密实；当水泥砂浆开始凝结，人踩上去有脚印但不下陷时，用铁

25、抹子压实二遍，将表面压平实、密实；注意不得漏压，并把死坑、死角、砂眼抹平；当水泥开始终凝时进行第三遍压实，将抹纹压平、压实，略成毛面，使砂浆找平层更加密实，切忌在水泥终凝后压光。8、养护：水泥砂浆找平层抹平压实后，常温时在24h后护盖草垫浇水养护，养护时间一般不少于7d；干燥后即可进行防水层施工。五、质量标准（一）、保证项目1、找平层所用原材料的质量及砂浆配合比，必须符合设计要求和施工规范的规定。2、屋面找平层的坡度，必须符合设计要求，内排水的水落管周围应做成略低的凹坑。（二）、基本项目1、水泥砂浆找平层应与保温层结合牢固，不得有脱皮和起砂等缺陷。2、分格缝的留设位置和间距，应符合设计要求和施

26、工规范的规定。3、找平层与突出屋面结构的连接处和转角处应做成圆弧形或钝角，且整齐平顺。4、表面平整度可用2m靠尺和楔形尺检查，允许偏差为5mm。六、成品保护1、在已铺完的找平层上行走胶轮手推车，应垫脚手板保护，防止损坏找平层。2、内排水口以及排汽道等部位应采取临时保护措施，防止杂物进入堵塞。3、找平层未达到要求铺贴卷材的强度时，不得进行下道工序作业；临时堆放材料应分散堆设。七、施工注意事项1、找平层压实时应注意防止漏压，当砂浆稠度较大时，应撒同强度等级较干的砂浆抹压，不得撒干水泥，以防起皮。2、施工中应注意严格控制稠度，砂浆拌和不能过稀，操作时应注意抹压遍数不能过少或过多，养护不能过早或过晚，

27、不能过早上人，以防出现起砂现象。3、找平层冲筋时应注意找准泛水，或在铺灰时应用目杠找出泛水，铺灰厚度按冲筋刮平顺，以防出现倒泛水。第四节 挤塑聚苯板层施工一、材料要求 挤塑聚苯板厚度见各栋设计说明，其压缩强度不小于150KPa，体积吸水率不大于3%。二、操作工艺基层清理砂浆配制粘贴保温挤塑板涂刷保护层验收 施工要点：（1）、基层清理干净，清洗油渍，清扫浮灰等；屋面松动部分采取措施加固，风化部分应剔除干净。屋表面凸起物大于或等于10mm时剔除。（2）、保温层施工：涂刷粘接砂浆，直接错缝铺设保温挤塑板。三、成品保护保温基层施工完毕后，应注意勿让外物扰动基层，保温层铺设完毕后不可随意乱踩。第五节 屋

28、面防水层施工屋面防水施工详见某某某某湖项目防水工程施工方案附图：1、展示区保温屋面排气管及分仓缝、分隔缝布置图。二层露台上人不保温屋面分格缝及分仓缝布置图展示区二层露台上人不保温屋面排气管布置图展示区不上人保温屋面排气管布置图屋面不上人保温屋面分格缝及分仓缝布置图2、别墅坡屋面分格缝及分仓缝做法如下： 具体分仓缝位置根据现场实际坡屋面大小确定。第六节 质量保证措施建立质量保证组织机构，定期开展质量统计分析，掌握工程质量动态。全面控制各分部分项工程质量，并严格执行相关的国家规范、标准，按施工图和设计要求进行施工。体系如下:工程部安质环保部合约部物设部办公室劳务队项目经理总工程师生产副经理1建立由

29、项目经理直接负责，技术负责人现场指导，质检员现场监督，班组自检，互检的质量保证体系。2制定项目各级管理人员，施工人员质量管理责任制，签订质量管理合同。把每个工序，每个部位的施工质量要求，控制目标，分解到每个管理人员和操作人员。3建立全员质量意识，贯彻谁管生产，谁管质量，谁管施工，谁负责施工，谁负责质量，谁负责操作的原则，实行工程质量负责制制度。4制定项目质量管理奖惩条例，岗位职责与工资挂钩。5按图施工，做好技术交底，并履行签字手续对施工难点先做好样板，再全面展开。6施工过程中严格按施工工艺和质量要求进行，每分部分项工程完工后均应进行验收，不合格的坚决做到整改完善，并经复验达优良方可进行下道工序

30、施工。7在施工过程中发现质量问题，应及时查找原因，对责任人进行教育处理，并及时采取预防、纠正措施。8实行作业人员互检，自检，班组复检，项目部抽查的原则。各项指标均合格再报监理验收。9坚持班前教育，班后总结，强化员工质量意识。10选用优质施工机具，减少施工误差，提高施工质量。11杜绝不合格项进人下道工序。12做好隐蔽工程及中间验收工作，组织质量验收。第七节 安全文明保证措施1安全管理总体方针：坚持安全第一，预防为主的方针，建立健全的安全保障体系，明确安全责任目标，对职工经常进行安全生产教育，定期开展安全生产培训，掌握一定的安全生产知识。2安全文明施工目标: 杜绝死亡及重伤事故，月轻伤频率小于2，

31、无重大机械事故。3安全生产管理体系：为确保承诺的工程工期和安全文明施工生产目标的实现，将组织所有的现场施工人员学习和掌握安全操作规程和有关安全生产条例，成立了以项目经理为首的安全生产管理小组。配备了专职安全员。建立了详细的安全管理体系：项目经理王武斌总 工郑海安全总监何小忠项目总工商海宾安质环保部黄维物资部葛柳华办公室李春霖合约部李江工程部吴强施工队负责人专职安全员班组长、安全员1）实行项目经理安全负责制：项目经理为安全第一责任人，对整个工程的安全全面的负责。2）安全总监是安全直接责任人，在组织施工的同时也对整个工程的安全直接负责。3）专职安全员是安全直接责任人。主管整个工程的安全管理工作。对

32、整个工程安全负责4）项目部经理、安全总监、技术负责人、施工员必须是安全委员会成员，并对施工安全负责。5）认真贯彻执行国家及武汉有关安全生产法规，建筑施工安全规程等，同时结合本工程特点，制定安全生产制度和奖罚条例，并认真执行6）安全员每天深入施工现场的每一个作业面巡视，对安全设备(脚手架，安全防护网等)安全防护设备，安全保护用品的使用，设备运行情况以及现场施工作业人员对安全规程的遵守情况进行检查和实施安全有效的监督。7）对各种施工机械的操作必须明确责任人，专机专人使用保管，操作人员必须持上岗证。8）施工前完成安全教育，安全教育一月组织一次。建立定期的安全检查，安全会议制度，及时消除隐患。9）特殊

33、工种的作业人员必须取得劳动监察部门核发的安全操作合格证，坚持持证上岗。10）参与本项目的施工人员必须签订安全协议，并作出安全保证，现场施工人员要定期进行身体体检，进入施工现场之前要戴安全帽，高空作业人员必须系好安全带。11）施工现场所有电器设备的安全、防护、操作与维护必须符合施工现场临时用电技术规范规定要求，有醒目的电气安全标志。保证有正确可靠的接地及接零保护措施。所有电缆、用电设备的安装、维修、拆除必须由专业电工完成。12）施工现场明确划分用火作业区、易燃可燃材料堆场、仓库、废品集中站和生活区城。并配备充足的灭火器材。13）积极参与业主及监理组织的安全检查活动，服从安全生产规定，团结一致，把

34、工地安全工作搞好。14）严格遵守武汉市施工的有关规定，对建筑垃圾及时清理到指定地点堆放，并及时清运出场，保证施工场地的清洁和施工道路的畅通。15）严格按业主划定的临时围界，实行封闭式管理，临建布置整齐，有序、遵纪守法，文明施工。第二部分 外墙内保温一、编制依据1.甲方提供的施工招标说明书及其他附件资料。2.省、市建委颁发的施工安全、文明施工、消防环保的有关规定。3.施工现场的概况。4.国家和行业颁布的有关现行有效规范和标准外墙内保温建筑构造03J122夏热冬冷地区居住建筑节能设计标准JGJ134-2001贵州省居住建筑节能设计标准DBJ52-49-2008 水泥基复合保温砂浆建筑构造黔2009

35、J/T111建筑节能工程施工质量验收规范GB51/50411建筑保温砂浆标准GB/T-2006建筑节能构造用料做法07EJ101胶粉聚苯颗粒外墙保温系统 JG158-2004二、施工方案主材：该外墙内保温材料选用如下：中空微珠无机保温砂浆型（燃烧性能为A级）。（具体厚度详建筑设计说明）辅材：界面剂、抗裂砂浆、网格布等。外墙内保温工程做法：1、施工程序玻化微珠保温砂浆外墙内保温工程的工艺流程为：基层墙体处理吊垂直、套方弹抹灰厚度控制线打点、冲筋墙体基层涂刷界面砂浆抹第一遍抹保温浆料24h后，抹第二遍保温浆料并压入耐碱玻纤网格布晾置干燥，保温层验收抹抗裂砂浆验收（注：内保温大面积施工至门窗洞口时，

36、预留翻包网格布，待门窗辅框安装完毕后再进行保温或抹灰施工，详见后翻边施工节点构造）2、 施工要点（1）基层墙面处理：先用钢丝刷清除基层墙面浮灰、油渍等,再用软刷清扫干净，门、窗框四周应用保温砂浆分层塞密实,保温层包裹窗框尺寸在10-20mm。（2）吊垂直、套方、弹抹灰厚度控制线：根据保温层厚度要求弹出抹灰控制线。（3）涂刷界面砂浆：用滚刷或扫帚蘸取界面砂浆均匀涂刷于墙面上,不得漏刮,拉毛不宜太厚，约为1-2mm。配好的料注意防晒避风,一次配制量应在可操作时间内用完。（4）做灰饼、冲筋：用稍干的玻化微珠保温砂浆做灰饼、冲筋。（5）抹玻化微珠保温砂浆：玻化微珠保温砂浆应在界面砂浆干燥固化前分数遍成

37、活。（6）保温层验收：抹完保温层后，用检测工具进行检查。保温层应垂直、平整、阴阳角方正、顺直，对不符合要求的墙面，应进行修补。（7）抹抗裂砂浆同时压入耐碱网布：在保温层固化干燥后，用铁抹子在保温层上抹抗裂砂浆，厚度要求23mm，不得漏抹，在刚抹好的砂浆上用铁抹子压入裁好的耐碱网布，要求耐碱网布竖向铺贴并全部压入抗裂砂浆内。耐碱网布不得有干贴现象，粘贴饱满度应达到100%，搭接宽度不应小于100mm，两层搭接网布之间要布满抗裂砂浆，严禁干茬搭接。在窗口角处洞口应450斜向加铺一道耐碱网布，耐碱网布尺寸宜为400mm*300mm。（8）加强层做法：各层阴角、阳角以及门窗洞口角各部位用耐碱网布搭接增

38、强。（9）施工注意事项：操作地点环境最低温度不低于5度，风力不大于6级，雨天不能施工。保温砂浆和抗裂砂浆必须由专业厂家严格按照专业配方配制好的袋装材料，施工时按照要求加水搅拌，不需添加任何外加剂，配制好的砂浆要即时用完。采用机械搅拌方法（不得强制性搅拌）确保搅拌时间，保证施工质量。施工现场唯一需要加入的就是水，必须严格控制对水的计量，确保水灰比正确。产品运到工地致意防水、防潮贮存期为3个月。施工完毕后应注意成品保护，强面避免磕碰及水冲浸泡，并保持室内通风干燥，冬季施工注意防冻。每次施工完毕后，要及时清洗施工工具和搅拌器材，以免影响下次使用。3、墙体各基本够造层示意图： 1）、中空玻化微珠空心砖

39、外墙保温隔热体系 2）、中空玻化微珠钢筋混凝土墙体保温隔热体系 3）、中空玻化微珠外墙内保温体系无机保温砂浆中空玻化微珠外墙内保温体系基本构造（室外） （室内）4）、门窗洞口构造（1） 当遇到门窗洞口施工时，在洞口四角处沿45度方向做加强网，尺寸300*200；此外，窗边根据规范要求需做保温，保温厚度不宜超过20，窗边成品完成后，与窗框的距离大于5. 为了防止开裂，在四角内侧阴角加铺与保温等宽标准网翻包，翻包长度每边不小于100，如下图门窗洞口玻纤网加强、固定件布置（2） 整个抹面聚合物砂浆；涂料饰面厚度46，抹面砂浆施工完毕后，至少静置24h，方可进行下道工序。5）、外墙阴阳角处保温构造外墙

40、阴阳角处节点详图6）、外墙普通窗窗口构造 普通窗窗上口保温节点详图（剖面）普通窗窗侧口保温节点详图（平面） 普通窗窗下口保温节点详图（剖面）注：窗口阳角作法详见图阳角做法大样图7）、外墙飘窗窗口构造飘窗上口保温节点详图（剖面）飘窗下口保温节点详图 注：窗台阳角作法详见图5.2。阴角作法详见图5.2。8）、墙体接线盒处构造墙体接线盒构造节点详图9）、墙体交接处构造转角处保温300图5.9内外承重墙交接处构造详图图5.9承重墙与内隔墙交接处构造详图0.00010）、冷热桥处理 内墙与外墙相交处冷热桥的处理，将外墙内保温转折后向内墙部分延伸300mm，保温系统厚度平内抹灰厚度。三、质量目标1、达到建

41、筑施工质量验收统一标准的要求；2、争创遵义市优质工程。四、安全目标按照项目部制定的职业安全健康管理体系标准，严格执行施工安全生产责任制，加强安全生产教育，积极做好危险区域、有毒有害工种的安全防护工作，做到无死亡事故、无重大机械设备事故，无火灾事故，无高空坠落事故，无重大违法犯纪案件发生。五、文明施工目标严格按照项目部环境管理体系标准和程序文件以及公司提供的施工方环保工作手册运行，严格按标准化文明工地的标准进行管理，并达到标准化工地工地要求，创建遵义市“安全文明标准化施工工地”，施工本工程成为遵义市的样板和代表性工程。六、环境管理目标1、扬尘控制工地现场扬尘源处，目测扬尘高度不超过0.5m。2、

42、固体废弃物分类管理，对可回收的废弃物回收率90%。七、管理方针为美化城市环境，本保温专项分包工程将认真贯彻执行建设部、遵义市关于施工现场文明施工管理的各项规定，严格按贵州省，遵义市市容环境有关条例的管理，同时依据建筑施工安全检查评分标准JGJ59-2011的规定制定方针、目标，选择功能型、环保型、节能型的工程材料设备，设备相应的资源，本着遵守法规、预防污染、节能减废的原则，实现施工与环境的和谐，在施工过程中做到：建设工地“整洁、规范、安全、文明”，且利民、便民、不扰民。施工现场管理符合“场内标准化、场外景观化”的标准，确保本工程成为使用功能完备的绿色建筑。八、施工部署与准备工作1.施工内容做法

43、序号部位A-20A-1A-15A-16A-191屋面保温层40厚挤塑聚苯板50厚挤塑聚苯板40厚挤塑聚苯板2外墙内保温层35厚中空微珠保温砂浆（型）30厚中空微珠35厚中空微珠3架空层楼板25厚XPS挤塑板30厚中空微珠30厚中空微珠4居住空间底层与土壤接触的地面15厚挤塑聚苯板（外墙内侧1米宽度范围内）15厚挤塑聚苯板（外墙内侧1米宽度范围内）5顶棚11厚中空微珠11厚中空微珠2.施工进度及劳动力安排根据作业量大小安排足够的施工人员，分成作业小组交叉作业。就、材料性能指标及准备（一）、材料及施工性能指标1. 中空微珠优质珍珠岩经高温玻化膨胀形成的空中微珠,具有一定粒度.级配专门用于配制玻化中空微珠干粉砂浆的轻骨料。主要技术指标：项目 单位 指标容重 kg/m3 80-140粒度 mm 0.5-1.5导热系数 w/mk 0.028-0.054成球率 % 80-95表面玻化率 % 95体积吸水率 % 452.玻化中空微珠内保温防火浆料玻化中空微珠作轻骨料，由无机胶凝材料与各种外加剂在工厂采用混合干拌技术制成的干粉料在施工现场按比例加水搅拌而成的保温防火浆料。主要技术指标：项目
