《炭素工艺学试题.docx》由会员分享，可在线阅读，更多相关《炭素工艺学试题.docx（16页珍藏版）》请在课桌文档上搜索。
1、炭素工艺学试题1、判断题把标准筛按筛孔由大到;卜，从上而下排列起来，个个筛子所处的层次序，叫筛序。O正确答案：对2、问答题什么是石墨化炉的炉芯，装炉时围炉芯的目的是什么？正确答案：石墨化炉内被待（江南博哥）石墨化的炭制品及电阻料所占据的空间称为炉芯。根据装入焙烧制品的规格和周围电阻料的要求，用钢板围成一定形状和尺寸的空间，这个操作过程称作用炉芯。装炉时围炉芯的目的是：（1）固定炉芯位置，炉芯的位置应与炉头墙、炉尾墙上导电电极及周围石墨块砌体的位置相对称；（2）由焙烧制品和电阻料构成炉芯电阻；（3）便于填充电阻料;（4）保证整炉制品装得整齐：（5）使炉芯与保温料分隔开，防止保温料混入炉芯。3、单
2、选反映制品机械强度的指标是O,A.体密度B.电阻率C.抗压强度D.真密度正确答案：C4、问答题什么是等静压成型，等静压成型原理是怎样的？正确答案：装入模具内的炭糊或压粉在高压容器中直接受压而形成生坯的成型称为等静压成型。生产细颗粒结构、均质的高密度石墨或各向同性石墨采用等静压成型。等静压成型的基本原理遵循流体力学中的帕斯卡定律。等静压成型是将所需压制的粉状物料装入弹性模具内，将模具口封闭后置于高压容器中，再将高压容器入口严封。用超高压泵向高压容器内注入加压介质（一般采用变压器油）对模具均匀加压，保持一定时间后，逐渐降低压力，排出加压介质，在常压下打开高压容器，取出模具，再从模具中取出成型好的生

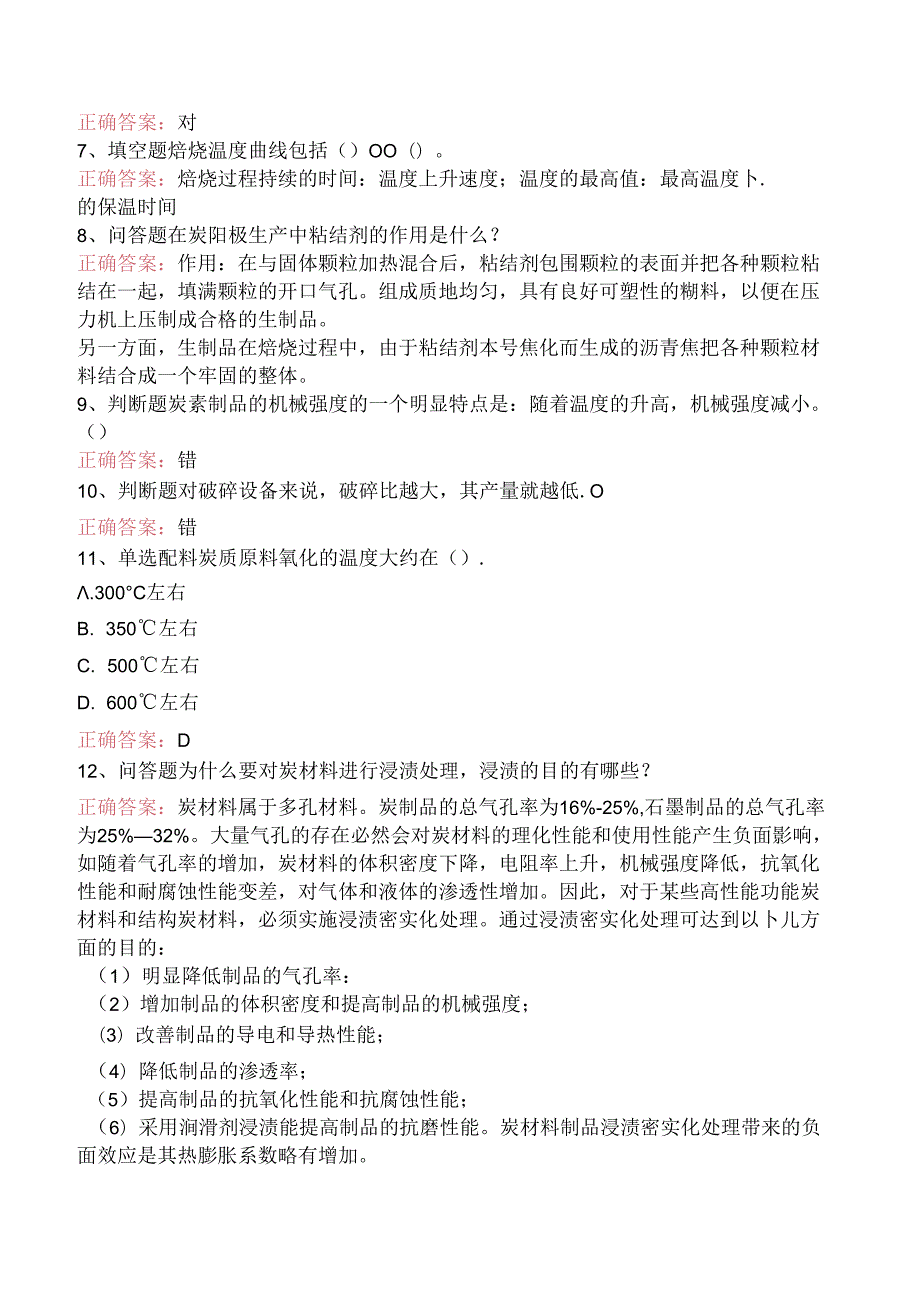

3、坯。等静压成型设备主要是高压容器和高压泵两部分。高压容器多数是用高强度合金钢直接铸造后加工成的厚壁筒体，还可以在筒体外用预应力钢丝缠绕加固。5、单选焙烧过程中，温度范围800100（TC时，持续时间为20小时，其升温速度为每小时O0A. 5CB. 10C. 15D. 20C正确答案：B6、判断题制品各向异性的好坏，决定着制品经过热处理后的各项理论指标的好坏。O正确答案：对7、填空题焙烧温度曲线包括（）OO（）。正确答案：焙烧过程持续的时间：温度上升速度；温度的最高值：最高温度卜.的保温时间8、问答题在炭阳极生产中粘结剂的作用是什么？正确答案：作用：在与固体颗粒加热混合后，粘结剂包围颗粒的表面并
4、把各种颗粒粘结在一起，填满颗粒的开口气孔。组成质地均匀，具有良好可塑性的糊料，以便在压力机上压制成合格的生制品。另一方面，生制品在焙烧过程中，由于粘结剂本号焦化而生成的沥青焦把各种颗粒材料结合成一个牢固的整体。9、判断题炭素制品的机械强度的一个明显特点是：随着温度的升高，机械强度减小。（）正确答案：错10、判断题对破碎设备来说，破碎比越大，其产量就越低.O正确答案：错11、单选配料炭质原料氧化的温度大约在（）.300C左右B. 350左右C. 500左右D. 600左右正确答案：D12、问答题为什么要对炭材料进行浸渍处理，浸渍的目的有哪些？正确答案：炭材料属于多孔材料。炭制品的总气孔率为16%
5、-25%,石墨制品的总气孔率为25%32%。大量气孔的存在必然会对炭材料的理化性能和使用性能产生负面影响，如随着气孔率的增加，炭材料的体积密度下降，电阻率上升，机械强度降低，抗氧化性能和耐腐蚀性能变差，对气体和液体的渗透性增加。因此，对于某些高性能功能炭材料和结构炭材料，必须实施浸渍密实化处理。通过浸渍密实化处理可达到以卜儿方面的目的：（1）明显降低制品的气孔率：（2）增加制品的体积密度和提高制品的机械强度；（3）改善制品的导电和导热性能；（4）降低制品的渗透率；（5）提高制品的抗氧化性能和抗腐蚀性能；（6）采用涧滑剂浸渍能提高制品的抗磨性能。炭材料制品浸渍密实化处理带来的负面效应是其热膨胀系

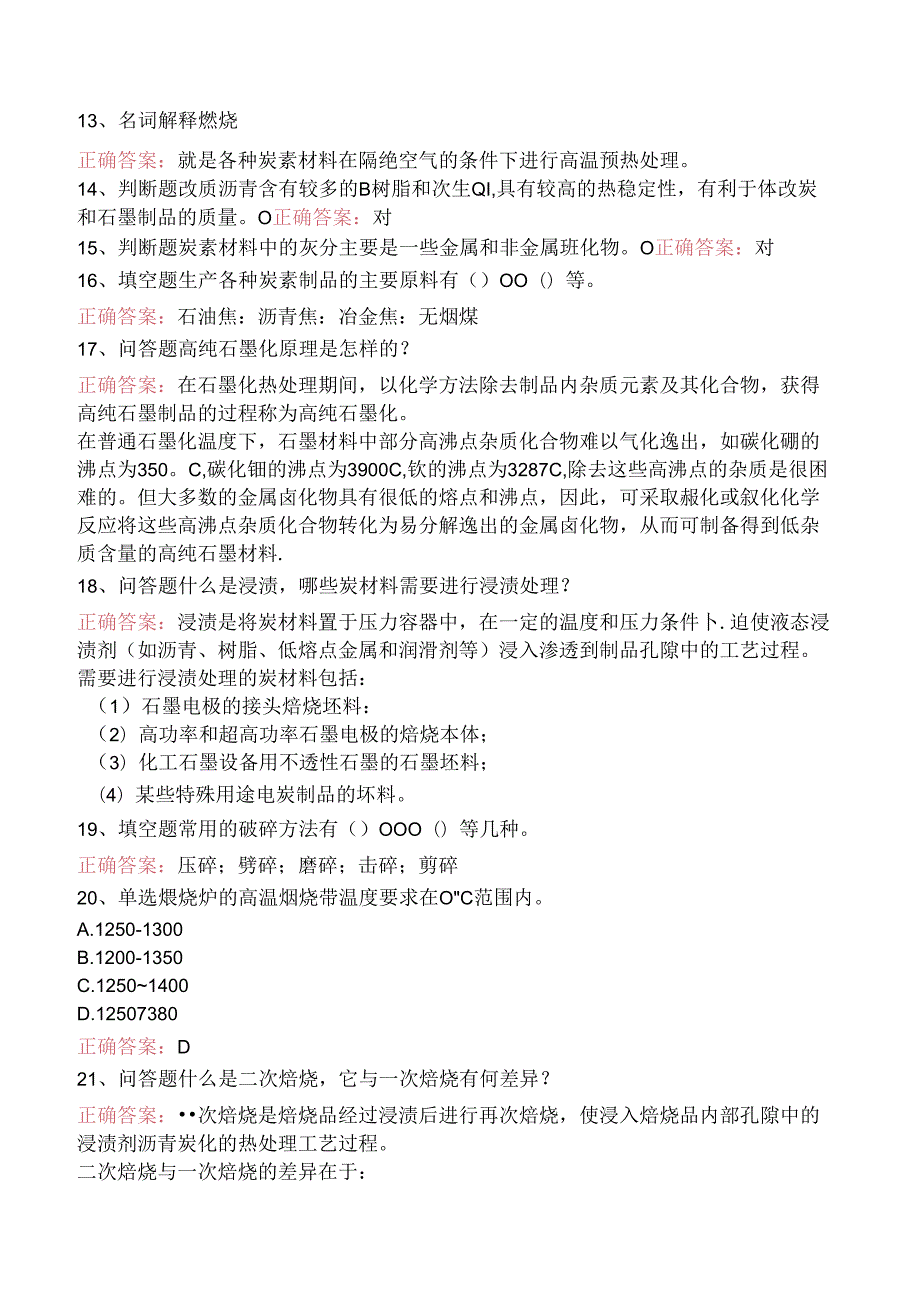

6、数略有增加。13、名词解释燃烧正确答案：就是各种炭素材料在隔绝空气的条件下进行高温预热处理。14、判断题改质沥青含有较多的B树脂和次生QI,具有较高的热稳定性，有利于体改炭和石墨制品的质量。O正确答案：对15、判断题炭素材料中的灰分主要是一些金属和非金属班化物。O正确答案：对16、填空题生产各种炭素制品的主要原料有（）OO（）等。正确答案：石油焦：沥青焦：冶金焦：无烟煤17、问答题高纯石墨化原理是怎样的？正确答案：在石墨化热处理期间，以化学方法除去制品内杂质元素及其化合物，获得高纯石墨制品的过程称为高纯石墨化。在普通石墨化温度下，石墨材料中部分高沸点杂质化合物难以气化逸出，如碳化硼的沸点为35
7、0。C,碳化钿的沸点为3900C,钦的沸点为3287C,除去这些高沸点的杂质是很困难的。但大多数的金属卤化物具有很低的熔点和沸点，因此，可采取赧化或叙化化学反应将这些高沸点杂质化合物转化为易分解逸出的金属卤化物，从而可制备得到低杂质含量的高纯石墨材料.18、问答题什么是浸渍，哪些炭材料需要进行浸渍处理？正确答案：浸渍是将炭材料置于压力容器中，在一定的温度和压力条件卜.迫使液态浸渍剂（如沥青、树脂、低熔点金属和润滑剂等）浸入渗透到制品孔隙中的工艺过程。需要进行浸渍处理的炭材料包括：（1）石墨电极的接头焙烧坯料：（2）高功率和超高功率石墨电极的焙烧本体；（3）化工石墨设备用不透性石墨的石墨坯料；（
8、4）某些特殊用途电炭制品的坏料。19、填空题常用的破碎方法有（）OOO（）等几种。正确答案：压碎；劈碎；磨碎；击碎；剪碎20、单选煨烧炉的高温烟烧带温度要求在OC范围内。A.1250-1300B.1200-1350C.12501400D.12507380正确答案：D21、问答题什么是二次焙烧，它与一次焙烧有何差异？正确答案：次焙烧是焙烧品经过浸渍后进行再次焙烧，使浸入焙烧品内部孔隙中的浸渍剂沥青炭化的热处理工艺过程。二次焙烧与一次焙烧的差异在于：（1）一次焙烧的对象是生坏，二次焙烧的对象是浸渍品；（2）生坏焙烧时要考虑变形问题，而浸渍品焙烧时不存在变形问题，所以二次焙烧时不必加填充科；（3）浸
9、渍品中煤沥青含量比生坏中少；生坏一次焙烧时存在煤沥青迁移问题，浸渍品在二次焙烧时煤沥青的迁移对整个结构影响不大；一次焙烧时析出的沥青量很少，而浸渍品的二次焙烧会析出大量煤沥青；（4）浸渍品的焙烧升温速率比生坯的焙烧升温速率要快，二次焙烧曲线一般要比一次焙烧缩短100h以上：（5）一次焙烧的最高温度为12001250C,而二次焙烧的坡高温度为700左右。22、填空题焙烧过程包括四个阶段，分别是（）OOO正确答案：低温预热阶段；变化剧烈的中温阶段；高温烧结阶段；冷却阶段23、问答题什么是焙烧？焙烧的目的是什么？正确答案：焙烧是指成型后的炭制品生坏在焙烧加热炉内的保护介质中，在隔绝空气的条件下，按一
10、定的升温速率进行高温热处理，使生坏中的煤沥青炭化的工艺过程。焙烧目的：（1）排除挥发分。在焙烧热处理过程中，生坯中所含煤沥青将发生热分解缩聚反应，不稳定的轻质组分将以挥发分的形式排除。挥发分的排出量为10写左右，故焙烧成品率一般在90%以Fo（2）孰结剂焦化。经过焙烧热处理.，煤沥青孰结剂热解缩聚生成结构致密的孰结焦（沥青焦），将炭质骨料颗粒牢固地结合为一体，赋予炭制品以使用性能。（3）固定制品形状。成型后的生坯虽然具有一定的形状，但由于勃结剂保持原态，因此受热后生坏容易软化变形。通过焙烧过程中载结剂的焦化，茹结焦使骨料颗粒固结在一起，制品形状得到固定，同时制品的体积也获得一定的稳定性O（4）
11、提高制品的导电性能。伴随着焙烧过程中煤沥青茹结剂的焦化和挥发分的大量排除，炭制品的电阻率大幅度降低，从而有效地提高了炭制品的导电性能。（5）提高制品的各项理化性能。焙烧过程中，黍占结剂焦化，制品体积收缩，机械强度、真密度、抗氧化性、导热性、导电性和耐腐蚀性能等都得到了较大幅度的提高，使焙烧炭制品获得r良好的理化性能和使用性能。24、判断题粘结剂的用量对成型质量影响不大。O正确答案：错25、问答题在骨科粒度组成中大颗粒和小颗粒的作用是什么？正确答案：大颗粒在制品的结构中起骨架作用；小颗粒的作用是填充填充大颗粒料间的空隙。26、单选反映制品或材料热处理程度的指标是OOA.真密度B.弹性模量C.线膨
12、胀系数D导热系数正确答案：A27、名词解释浸渍正确答案：就是将焙烧后的半成品置于高压釜中，在一定温度和压力下，使某些液态状的物质渗透到产品的气孔中去，达到改善或改变产品某些物理化学性能的目的。28、单选煤沥青的表面张力随温度升高而OA.增大B.减小C.不变D没有规律正确答案：B29、判断题骨料颗粒之间是靠粘结剂粘合在一起的，所以粘结剂用量越多越好。O正确答案：错30、问答题焙烧工序废品产生的原因是什么？正确答案：（1）裂纹废品：生坯装入焙烧炉内时距离加热火墙太近，导致局部升温过快，生坯局部表面的挥发分热解速率过快，并使生坯产生不均匀膨张或收缩：成型压力过大，从而导致生坯内应力过大，焙烧过程中内
13、应力释放过快。（2）弯曲及变形废品：弯曲是焙烧坯在纵长方向的弯曲度超过了允许尺寸偏差，变形是在焙烧坏纵长方向或圆周方向出现的局部隆起或凹陷并超过了允许尺寸偏差；（3）氧化废品：焙烧过程中炭坏的一端或表面由于接触空气，在高温下发生氧化烧蚀，经检查局部尺寸J不符合技术条件规定的偏差范围，即为氧化废品。31、问答题等静压成型有什么特点和规律？正确答案：等静压成型的主要特点是：（1）压出的生坯密度分布比较均匀，内部结构缺陷较少：（2）可以生产体积密度受控制的生坯，等静压高压容器内的压力与生坯的密度成正比：3）由于高压容器内的压力比一般成型高得多，因而可以制备体积密度较高的生坯，甚至可以进行石油焦粉末的
14、无勃结剂成型；（4）可以生产形状比较复杂的生坯，如可直接压制球状或管状生坏：（5）生坯没有结构上的各向异性，可生产各向同性产品：（6）生坯形状和外形尺寸不易得到保证，要留有充分的加工余量。炭材料的等静压成型具有以下规律：（1）加压压力与生坯密度呈正比，压力越高，生坯体积密度越大；（2）升压过程中，如果模具内气体排出不良，不仅生坏密度难提高，而且在减压和取出生坏后常发现生坯开裂。可采用真空泵帮助排气；（3）为了获得结构致密的生坯，可在成型的同时进行加热，使粉料在塑性软化状态下受压：（4）在高压下保持适当长的时间，这有助于提高生坯的密度。32、问答题什么是石墨单晶、石墨多晶体和石墨微晶？正确答案：
15、单晶的特点是其内部各处的晶体学取向保持一致，试样的任何部分在其结晶轴方向都是同样的晶质，因此可以显示出晶体所固有的各向异性。符合这一特征的石墨称为石墨单晶。许多尺度在微米级的无特定取向石墨晶粒通过晶界结合在一起而形成石墨多晶体，也称为多晶石墨。石墨微晶是由X射线、电子衍射等所观察到的可看作石墨单晶的微小晶体部分，它们是具有各向异性的六角碳原子平面网层的堆叠体。33、单选泰勒标准筛是用O上所占的筛孔数目作为目。A.每英寸长度B.每厘米长度C.每分米长度D每电米长度正确答案：A34、判麻题燃料发热量的高低是衡量燃料价值的重要指标。O正确答案：对35、问答题挤压时影响压力大小的因素有哪些？正确答案：
16、（1）糊料蝌性。挤压压力大小主要取决于糊料的那性状态，糊料的皇性越好，则糊料对料室和型嘴内壁的摩擦阻力越小，挤压压力也就低一些。（2）挤压变形程度。变形程度增加时，糊料通过型嘴所需的压力就要增加，则挤压压力也越大。（3）料室中糊料数量。料室中糊料越多，与内壁的摩擦阻力也越大，所需的挤压压力越大。随着挤压的进行，糊料逐渐减少，挤压压力也随之卜降。（4）挤压速率。作用于主柱塞上的变形力必须超过糊料的流动极限才能推动糊料，因此，糊料的挤压速率越快，所需变形力也越大，则挤压压力也越大。（5）生坯横截面的形状。生坯横截面的形状对糊料通过型嘴时的摩擦力有影响，圆形截面具有较小的边长和平滑的外形，因而具有较
17、小的摩擦表面和阻力，所需的挤压压力较小；而方形和异形截面都具有较大的摩擦面，故需要较大的挤压压力。（6）型嘴的结构。挤压型嘴圆孤部分顶角影响着挤压压力大小，需进行最优化设计和选择。增加挤压型嘴直线定型部分的长度，会显著增大挤压压力，而生坯密度增加不明显。36、判断题混捏过程的最佳温度视粘结剂质量，而主要视粘结剂的软化点而定。（）正确答案:对37、问答题挤压废品类型有哪些，其产生的原因是什么？正确答案：（1）裂纹。裂纹是挤压成型最常见的废品类型，裂纹可分为横向裂纹、纵向裂纹和网状裂纹等。（2）体积密度不合格。产生生坯体积密度不合格的原因有：D糊料中勃结剂用量过大，糊料中骨料颗粒内部颗粒的孔隙没有
18、被勃结剂填满；2）压机压缩比太小，压型时糊料交流程度不够，压机吨位不彰：3）预压压力低，预压时间短；4）型嘴温度较高，下料温度较低：5）压型速率较快；6）西甜中颗粒较大并且大颗粒所占比率较大，干料堆枳密度低。（3）麻面。麻面是生坯表面上有连续不断或较大面积的毛糙不平伤痕。一般规定生坯表面的麻面宽度不得超过电极圆周长度的1/4,深度不得超过额定直径的允许偏差。产生麻面的主要原因有：D挤压型嘴温度过低；2）挤压型嘴出口处表面不光滑或粘有硬料块；3）生坯托板表面不光滑或粘有硬料块，生坯托板太热粘料；4）下料温度波动大；5）生坏挤出时产生的摩擦。（4）弯曲或变形。生坏的形状发生变化并超过了技术标准允许
19、的偏差值。产生弯曲或变形的原因有：1）糊料中勃结剂用量过大：2）挤压型嘴温度较高，卜料温度较高；3）生坯压出后未及时淋水或浸泡在水中冷却，冷却水温度较高，生坯在冷水中冷却时间不足：4）未充分冷却的生坯堆放在一起，底层的生坯容易因受压而变形，堆垛或堆放地面不平：5）冷却辑道变形，生坯在进入水槽时与链辐相撞而撞击出表面凹陷，生坯长度超过链转长度太多，链转间距太大而不能将生坯托起，生坯端搭在链板上造成弯曲；6）压型速率太慢，与生坯托板接触部位出现扁平现象。（5）表面粘料。粘料是生坏表面在尚未充分冷却时粘上硬料块并嵌入生坯的表层。产生粘料的原因是生坏接受台的托板或滚向水槽的滚道毡垫上有料渣而未及时清除
20、。轻微的粘料可以忽略，如硬料块较大且嵌入生坯表层较深，超过了技术标准的允许范围，则应作为废品处理。（6）长度不合标准。生坯切断时长度测定有误，控制阀和切刀操作机构动作失灵，操作人员注意力不集中，因而切得过长或过短。不符合长度允许偏差的生坯应作为废品处理。（7）碰损。生坯受外力碰击产生断裂或部分被碰坏（如掉块、缺棱和掉角）而不符合尺寸允许偏差从而造成的废品。38、问答题在石墨化过程中保温料起什么作用，对石墨化保温料有哪些要求？正确答案：石墨化保温料在石墨化炉中起到保温和电绝缘双重作用。保温料对石墨化炉的炉温上升及炉芯两侧和顶部的最终温度都有影响，保温料的质量和厚度在很大程度上决定了石墨化炉热能的
21、利用效率和炉子各个部位的温差，并决定了炭制品在石墨化时的能耗。保温料还关系到耐火材料砌体和炉体建筑结构的安全性和使用性能。保温料的电绝缘性是确保电流有效作用于炉芯电阻的关键。对石墨化保温料的要求如卜丁（1）热导率低，保温性能好：（2）电阻率大，电绝缘性能好：（3）石墨化时虽然本身会发生一定的化学反应，但形成的是多孔材料，不妨碍炉内气体的排出；（4）在高温下一-般不与炉内炭制品起反应；（5）价格便宜并易于大量采购。39、问答题什么叫锻烧？炭质原料锻烧的目的是什么？正确答案：炭质原料在高温下进行热处理，排出所含的挥发分，并相应地提高原料理化性能的生产工序称为锻烧。燃烧目的：（1）排除炭质原料所含的
22、挥发分；（2）排除炭质原料所含的水分;（3）提高炭质原料的密度和机械强度；（4）提高炭质原料的导电性能：（5）提高炭质原料的化学稳定性和抗氧化性能。40、问答题煨烧的目的是什么？正确答案：（1）排除原料中的挥发分（2）提高原料的密度和强度（3）提高原料的导电性能（4）驱除原料中的水分（5）提高原料的抗氧化性能41、问答题浸渍品经二次焙烧后再进行石墨化的优点是什么？正确答案：与浸渍品直接石墨化相比，浸渍品经过二次焙烧再进行石粉化的优点如下：（1）可提高石墨化工序的成品率，缩短了石墨化时间；（2）可降低石墨化工序的电力消耗;（3）可大量减少石墨化过程中排出的沥青分解有害气体，改善生产环境；（4）有
23、利于增加浸涉剂沥青的结焦残炭率，提高制品的体积密度。42、填空题炭阳极属于少灰制品，其主要原料是OO它的主要生产工序包括OOOOOOo正确答案：石油焦：沥青焦；预碎；煨烧：破碎、筛分与配料：混捏；成型；焙烧43、问答题什么是易石墨化炭和难石墨化炭？正确答案：在高温下容易转化成石墨的无定形碳称为易石墨化炭（或称为可石墨化炭）。石油焦、沥青焦等属于易石墨化炭。易石黑化炭的炭化制备过程中一般经历了熔融状态，其结构中碳分子簇团接近相互平行排列。那些在很高温度卜.仍然难以转化成石墨的无定形碳称为难石墨化炭（或称为不可石墨化炭）。炭黑、木炭等属于难石墨化炭。难石墨化炭的炭化制备过程中一般不经过熔融状态，其
24、结构中碳分子簇团相互呈交联排列。44、判断题煤炭中氧与氢元素的含量与炭化程度成反比。O正确答案：对45、单选下列（）成分在石油焦中含量最多。A.CB.HC.0D.N正确答案:A46、填空题、沥青的O是衡量其质量好坏的一个重要指标。各部软化点的不同，煤沥青一般可分为（）O（）三种。正确答案：软化点：高温沥青；中温沥青：低温沥青47、填空题石油焦按照外形和质量不同，可分为三类，即（）OOo正确答案：丸状焦：蜂窝状焦：针状焦48、填空题炭素工业成型的方法主要有OOOO正确答案：挤压法；模压法；等静压法：振动成型法49、问答题影响粘结剂使用比例的因素有哪些？正确答案：（1）原料的吸附性能（2）原料粒度
25、及颗粒的表面状态（3）粘结剂的性质（4）成型方法50、判断题破碎或粉碎时，必须遵守一个基本原则，即“不做过粉碎”。O正确答案：对51、单选石油焦的O高低表明其焦化程度的高低。A.灰分B.硫分C.挥发分D.真密度正确答案：C52、问答题影响弹性后效（生坯回胀）的因素有哪些？正确答案：弹性后效（生坯回胀）是炭素糊料成型的正常现象，影响弹性后效大小的因素有以下儿个：（1）粒度组成和颗粒性质。糊料中颗粒料越细，则其表面积越大，颗粒间的摩擦面也越大，压型时需要较大的压力，因而在生坏中储存较大的内应力，故细颗粒配方的生坏弹性后效比粗颗粒配方的生坯大。糊料内颗粒表面平滑，形状规则，颗粒间的机械咬合和交织作用
26、减小，囚而其生坯弹性后效增大。（2）糊料的塑性。混捏糊料的塑性好，生坯的弹性后效的回胀力小于勃结力，生坯的弹性后效较小。糊料硬度大，成型时可塑性差，生坯中便有较大的内应力，弹性后效增大。糊料勃结剂用量过少，或压型温度过低，糊料塑性变差，弹性后效增大。（3）成型压力。弹性后效通常是随着成型压力的增大而增加的，但对于塑性好、颗粒表面粗糙的糊料，在压力增大的同时，也相应增大r颗粒的接触面积，压力对其弹性后效的影响不大。（4）挤压工艺。对于挤压成型，挤出压力越大，生坏回胀越大；挤压时压出速率越快，挤出生坯的回胀率越高；挤压型嘴定形段的长度越短，挤出生坯的回胀越大；凉料时间短，糊料团块中夹杂的烟气较多，
27、如预压压力低，预压时间不足，压缩在生坯内的烟气在外部压力消失后产生回胀.53、判断题混捏时间的长短，对混捏质量影响不大。O正确答案：错54、问答题填充料在焙烧过程中所起的作用是什么？正确答案：（1）防止产品氧化（2）传导热量使制品均匀受热（3）固定制品的形状、防止制品变形（4）阻碍挥发份的顺利排出，同时还要导出挥发份55、单选如从存放l2mm骨料颗粒的储料中取样，筛粉得出结果，大于211urt%2l2mm77乐0.5lmm20%、小于O.5mml%,则l211un骨料颗粒的粒级纯度为OOA. 2%B. 77%C. 20%D. 1%正确答案：B56、单选男性，65岁，尿频、夜尿增多已5年，有排尿
28、困难和尿潴留，反复发作尿路染已1年。发作时有尿频、尿急、尿癌和发热，经用抗生素治疗后退热，症缓解，但不久又再复发。本例进步查最有价值的是OA.腹部X线平片B.静脉肾溢造影C.中段尿培养【）.尿找抗酸杆菌E.肛门指诊前列腺检杳正确答案：E57、填空题碳有三种同素异形体，分别是OOO正确答案：金刚石；石墨；无定形碳58、问答题如何评价炭材料生产用石油焦的质量？正确答案：炭材料生产用石油焦的质量可用灰分、硫分、挥发分、锻后焦真密度、粉焦量和杂质元素含量来衡量。灰分含量是石油焦的主要质量指标，硫分时于炭材料生产来说是一种有害元素。石油焦的挥发分高低显示了焦炭的焦化程度，其对锻烧操作有较大的影响。锻后焦
29、的真密度大小标志着石油焦的石墨化难易程度，锻后焦真密度越大，石油焦越易石墨化，并且石墨化产品电阻率较低。为了更全面地分析炭材料用石油焦的使用性能，有时还需要检测石油焦的堆积密度、振实密度与锻后焦的电阻率、热膨胀系数和机械性能长可破碎性、脆性和磨损率。59、问答题什么是石墨化和石墨化过程？石墨化的目的是什么？正确答案：石墨化是指非石墨质炭经20O（TC以上的热处理，主要因物理变化使六角碳原子平面网状层堆登结构完善发展，转变成具有石墨三维规则有序结构的石墨质炭。石墨化过程是在高温电炉内保护性介质中把炭制品加热到2200C以上，使无定形乱层结构碳晶化转变成三维有序石墨晶体的高温热处理过程。目的：（1
30、）提高炭材料的热、电传导性；（2）提高炭材料的抗热震性和化学稳定性；（3）使炭材料具有润滑性和抗磨性：（4）排除杂质，提高炭材料纯度。60、问答题什么是“内串”石墨化？正确答案：“内串”石墨化为内热串接石膜化，乂称纵向石墨化（I,WG）即不用电阻料，电流直接通过由焙烧炭坏纵向串接的电极柱产生高温使其石墨化的生产工艺。“内串”石墨化工艺具有如卜特点：一是内热，“内热”是不用电阻料，电流沿焙烧电极的轴向通入电极，以电极本身作为发热体宜接加热；二是串接，“串接”是将电极沿其轴线头对头地串联起来：三是通电周期短,一般为IOh左右:四是产品质量均匀：五是电耗低：六是石墨化温度高；七是石墨化程度高；八是工
31、艺操作简化，劳动条件得到改善。6、问答题什么是电阻料，其在石墨化过程中起什么作用？正确答案：电阻料为石墨化炉中起到“电阻发热”作用的材料。通常采用冶金焦粒或石墨化冶金焦粒作电阻料，在电炭制品生产中也可采用石油焦粒作电阻料。爱奇逊石墨化炉的炉芯电阻是由炭制品的电阻与电阻料的电阻串联而成的，但炭制品的电阻比电阻料的电阻要小得多，石墨化开始通电时电阻料的电阻约占炉芯电阻的99写左右，通电结束时电阻料的电阻还要占到炉芯电阻的97%左右，因此可以说，在整个石墨化过程中主要是电流通过电阻料时产生的热量来加热炭制品的，所以电阻料的初期电阻和电阻料在整个通电过程中的电阻变化趋势对石墨化炉的运行具有非常重要的意
32、义。62、单选球磨机的破碎方法属于O。A.压碎B.劈碎C.磨碎D.击碎正确答案：C63、填空题测定搬后焦的O大小是检验暇烧程度的主要手段。正确答案：粉末电阻率64、问答题影响挤压生坏质量的因素有哪些，如何提高压型成品率？正确答案：（1）糊料塑性。糊料塑性的好坏直接影响着挤压生坯的成品率。塑性好的糊料易于成型，且糊料间载结力强，糊料与型嘴壁间的摩擦力小，因此可在较小的压力下将生坏挤出，段弹性后效小，生坏不易开裂。若糊料塑性不好，散渣，则糊料间载结性差，加压时糊料与型嘴壁摩擦力大，使挤压压力增大，压出后生坯弹性后效大，较易出现裂纹。因此，为了提高挤压成品率，必须改善糊料的盥性，首先要保证适量的勃结
33、剂、适宜的混捏温度和足够的混提时间，以使骨料与劲结剂均匀混合并赋予糊料良好的理性，其次可加入适量的石墨碎或硬脂酸等，以降低糊料间或糊料与型嘴壁间的摩擦力。（2）温度制度。卜料温度过低，糊料就会发硬，卜料温度过高，糊料间孰结力减弱，都会降低挤压成品率。挤压压力随下料温度的升高而降低，因此要选择适宜的下料温度，才能保证生坯的挤压压力不至于过大，又能保证挤压生坯的成品率。合适的型嘴温度能使生坯表面光滑，减少裂纹废品。型嘴温度过高，会使糊料表层变软，挤压生坯易产生裂纹；型嘴温度过低，会增大糊料与型嘴壁间的摩擦力，导致挤压生坯表面出现麻面或内部分层。（3）糊料状况和装料方式.糊料内各部分的温差不应超过4
34、C,糊料内如有干料、油块和硬块，则应除去，不可装入料室内，这样才能保证糊料正常流动，使生坏顺利挤出。65、判断题适宜的糊料温度，使糊料具有一定的流动性，使成型种不出或少出裂纹废品。O正确答案：对66、问答题什么是弹性后效（生坯回胀）？正确答案：在炭材料成型过程中，由于生坯内部弹性应力的作用，当生坯除去压力脱模或从挤压型嘴挤出后，就会发生弹性膨胀，导致生坯宜径或体积增大，这种现象称为弹性后效（或称为生坯回胀）。67、单选煤沥青分软沥青、中硬沥青、硬沥青三类，是以沥青的（）的来划分的。A.挥发分B.粘度C.软化点D游离炭正确答案：C68、问答题混捏的目的是什么？正确答案：（1）是各种不同粒径的物料
35、均匀混合，大颗粒之间的空隙有种小颗粒填充，中小颗粒之间的空隙由更小的球磨粉填充，以便提高糊料的密实度。（2）加入粘结剂后，使各个颗粒表面均匀的涂上一层液体粘结剂，由于粘结的粘结力把所有颗粒互相粘结起来，赋予物料以塑性，利于成型。3）粘结剂部分的渗透到干颗粒的孔隙中去，使糊料的密实度进一步提高。69、判断题弹性后效通常是随着压力的增大而增加。O正确答案：对70、问答题影响混捏质量的因素有哪些？正确答案：（1）混捏温度。混捏温度降低，混捏不均，不易成型，并且生坏疏松且结构不均匀。混捏温度升高，有利于提高混捏质量以及糊料的成型。（2）混捏时间。混捏时间短，糊料混提不均匀，混捏时间过长，使干料粒度组成
36、发生变化，糊料质量变差。（3）干料性质。干料颗粒表面粗糙，糊料塑性好。（4）载结剂用量。勃结剂用量过少、，糊料塑性变差。勃结剂用量增大，糊料的塑性就越来越好。71、问答题石墨化供电有哪些特点？正确答案：石墨化的供电特点：（1）大功率。开始功率和上升功率的选择影响着石墨化产品的质量和电耗，开始功率大，上升功率快，石墨化炉升温就快，下达同样的电量，通电时间就可缩短，减少r热量损失，这样有利于降低石墨化品的电阻率。（2）高电流密度。电流密度越大，炉芯温度就越高，产品的石墨化程度越好。目前大型石累化炉的炉芯电流密度倾向于提高到ZAZc耐以上，从而使通电后期的炉芯温度达到260OOC以上。（3）快曲线。
37、快曲线是指以最短的送电时间完成计划用电量，减少了炉子表面的热损失，提高了炉温，并降低了电耗。72、问答题煤沥青有哪些特性？正确答案：（1）没有明显不变的熔点，只有从液态到固态的转化温度范围（2）在凝固点以下仍有流动性3）凝固时变脆，稍受外力作用就破裂（4）温度升高,粘度降低,当温度达到一定值时，则黏度趋于稳定73、填空题电解槽的残极可分为两大类分别是O（）。正确答案：硬残极；软残极74、单选煤沥青中起粘结作用的主要是OOA. 组分B. B组分C. 组分D,都不对正确答案：B75、判断题物料的破碎比是确定破碎工艺及设备选型的重要依据。O正确答案：对76、单选衡量材料或制品的宏观组织结构的密实程度
38、的指标是OA.真密度B.体积C.假密度D弹性模量正确答案：C77、判断题炭和石墨制品在不同方向上表现的力学性质常常是各向同性的。O正确答案：错78、填空题体密度可以表示材料或制品的宏观组织结构的O,制品的气孔率越大，则体密度O,宏观组织结构越O-正确答案：宏观组织结构：越低；疏松79、填空题沥青熔化的目的在于O,并使（），减少（）。正确答案：排除沥青中的水分；机械杂质沉淀：其膨胀性80、填空题碳质材料及其碳和石墨制品样块中的气孔按其外形和位置可分为OO（）三种类型。正确答案：开口气孔：闭口气孔；贯通气孔81、判断题筛分效率是指实际得到的筛下料重与入筛物料的瓶量之比。O正确答案：错82、问答题什
39、么是炭材料的成型？炭材料成型方法有哪几种，它们各适用于哪些制品的成型？正确答案：炭材料的成型是指混捏好的炭质糊料在成型设备施加的外部作用力下产生塑性变形，最终压制成为具有一定形状、尺寸、密实度和强度的生坯（或称为生制品）的工艺过程。在炭材料生产中，常用的成型方法有模压法、挤压法、振动成型法和等静压成型法。（1）模压法。模压法是先按制品的形状和尺寸制成模具，然后将混捏好的糊料按一定数量装入模具内，对糊料施加压力，使树料压缩成型，最后将压制好的生坯从模具中顶出即可。根据对糊料施加压力的形式不同可分为单向模压（从上部或下部对糊料施加压力）和双向模压（上、下同时对糊料施加压力）。模压法适用于压制3个方
40、向尺寸相差不大、密度均匀以及结构致密的制品。模压法常用设备为立式液压机。（2）挤压法。挤压法是将糊料装入油压机的糊缸内，用压机的主柱塞对糊料施加压力，糊料不断密实和运动，最后通过可更换的嘴子挤出所需形状的生坯，达到要求的长度后用切刀切断。在炭材料生产中挤压成型得到广泛应用，可以压制各种制品的毛坯，具有生产量大和生产效率高等优点，适合于压制长条形的圆柱状或管状生坯。挤压法可半连续生产。挤压成型常用设备有卧式液压挤压机（油压或水压）和螺旋挤压机。（3）振动成型法。振动成型法是将糊料装入模具内，同时在糊料上放置重锤和液压装置施加压力，利用机械的高速振动（频率2030Hz,振幅0.13mm）,使装在成
41、型模内的糊料处于强烈的振动状态，从而使糊料密实成型。振动成型适合于生产3个方向尺寸相差不大的粗短生坏和异形生坏。振动成型主要设备为振动成型机。（4）等静压法。等静压法是将磨好的糊粉装入橡胶或溺料制成的弹性模具内，封好放入高压容器内，用超高压泵打入液体介质（油或水），对装有糊粉的弹性模具从各个方向均匀加压，使糊料受压成型。等静压成型适合生产各向同性生坏和各种异形生坏。等静压成型设备为等静压成型机。用途：模压成型主要用于电炭行业生产电刷块和机械密封用炭材料的生坯，也可用于尺寸不太大的冷压石墨生坯的生产。挤压成型广泛应用于石墨电极生坯的生产，也可用于炭块和石墨块生坯的成型。振动成型主要用于预焙炭阳极
42、、炭块和炭电极生坯的生产。83、单选为了能对物料的粒度性质有完全的说明，除了品平均粒度外，还需用偏差系数来说明物料的均匀度，通常认为K偏O的物料是均匀的。A. 60%【）.都不对正确答案：A84、判断题石油焦在燃烧过程中真密度的变化与帽烧温度成非线性关系。（）正确答案：错85、单选煤沥青对炭质颗粒的湿润性，其下列说法正确的是OoA湿润性的好坏可用湿涧角0来表示，0越大，湿润性越差，0越小，湿润性越好：B.湿润性的好坏可用湿润角（）来表示，0越大，湿涧性越好，0越小，湿润性越差：C.温度升高，湿润角增大，湿润性增强：）温度升高，湿润角减小，湿润性增强。正确答案：A86、判断题成型后的生坯已经具备
43、使用时所必须的一系列理化性能。O正确答案：错87、填空题混捏的工艺操作主要是控制糊料的（）和（）正确答案：温度：混捏时间88、填空题石墨按其外观形状分为两种，分别是OO正确答案：鳞片状石墨：土状石墨89、单选影响筛分效率的因素有OA.物料的性质B.筛面种类和结构参数C.操作条件D.都是正确答案：D90、问答题影响浸渍效果的工艺因素有哪些？正确答案：对于采用煤沥青作为浸渍剂来说，影响浸渍质量和浸渍效果的工艺囚素有浸渍前焙烧炭坏的预热温度、浸渍剂沥青的熔化预热温度、浸渍系统的真空度及抽真空时间、浸渍罐的预热温度、浸渍时所加压力的大小及加压时间等O此外，浸渍剂沥青的组分构成、哇琳不溶物含量和流变性能对浸渍效果也有明显的影响。
