1、一、工程概况1二、编制目的1三、编制依据1四、首件确定参数要求2五、首件工程的选择25.1选择原则2六、首件工程工期安排2七、施工组织与安排37.1组织机构37.2准备情况473目标5八、墩柱施工方案58.1施工准备68.2施工工艺7九、质量控制99.1钢筋加工及安装99.2墩柱实测项目109.3墩柱施工要求11十、安全保证措施12十一、文明施工、环保措施13一、工程概况:本桥中心桩号K6+088,跨越大西沟河。桥孔布置3X20m,上部结构采用先简支后连续装配式预应力混凝土箱梁结构，下部为柱式墩，柱式台，桩基础，桥梁全长66米，设计角度75度。本桥从起点至K6+093.357为于直线段，从K6
2、+093.357至终点为于R=100OnI右偏圆曲线内，双向横坡1.5队全桥无超高。桥全宽12m,桥面净宽11m。本桥桩基础有直径L4m和L2m两种，其中桩径1.4m为墩桩基础有4根，单根长22m,总长88m；桩径1.2m为台桩基础共4根通天桩，单根长15m,总长60mo本桥桩基数量共8根，总长148米。本次选择首件工程为IT号墩柱，墩径为L2m,墩高为3.048mo二、编制目的为保证我合同段内墩柱工程能优质、高效完成，确保生产计划的顺利实施，特制定墩柱首件工程施工方案，以指导后续施工，同时使每道施工工序都处于受控状态，保证工程施工的优质性和安全性。三、编制依据1 .清水河镇-大西沟景区公路工

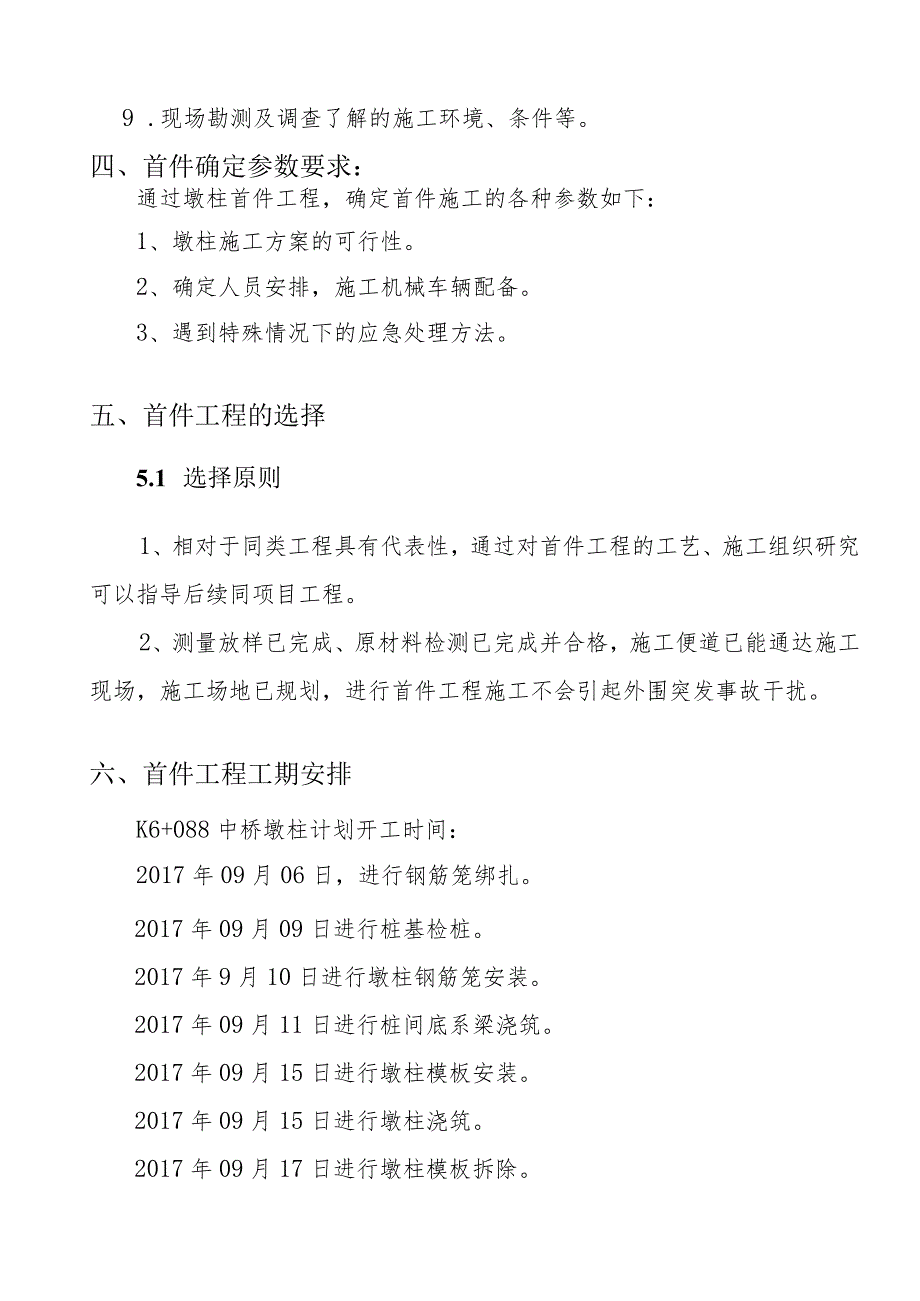

3、程一阶段施工图纸；2 .公路工程技术标准(JTGB01-2014)；3 .公路桥涵设计通用规范(JTGD60-2015)；4 .公路垢工桥涵设计规范(JTGD61-2005)；5 .公路钢筋混凝土及预应力混凝土桥涵设计规范(JTGD62-2004)6 .公路桥涵施工技术规范(JTJ/T50-2011)7 .公路桥涵地基与基础设计规范(JTGD63-2007)8 .公路桥梁抗震设计细则(JTGTB02-01-2008)9 .现场勘测及调查了解的施工环境、条件等。四、首件确定参数要求：通过墩柱首件工程，确定首件施工的各种参数如下：1、墩柱施工方案的可行性。2、确定人员安排，施工机械车辆配备。3、遇
4、到特殊情况下的应急处理方法。五、首件工程的选择5.1 选择原则1、相对于同类工程具有代表性，通过对首件工程的工艺、施工组织研究可以指导后续同项目工程。2、测量放样已完成、原材料检测已完成并合格，施工便道已能通达施工现场，施工场地已规划，进行首件工程施工不会引起外围突发事故干扰。六、首件工程工期安排K6+088中桥墩柱计划开工时间：2017年09月06日，进行钢筋笼绑扎。2017年09月09日进行桩基检桩。2017年9月10日进行墩柱钢筋笼安装。2017年09月11日进行桩间底系梁浇筑。2017年09月15日进行墩柱模板安装。2017年09月15日进行墩柱浇筑。2017年09月17日进行墩柱模板
5、拆除。我项目部将根据此项工程的施工特点，精心组织、科学管理、周密计划、合理调度，严格控制分项工程施工工艺，加大人员和设备投入，在保证工程质量的前提下确保工期按时完成任务。七、施工组织与安排7.1组织机构本着安全、优质、高效完成墩柱的施工，按照“集中领导、职责明确、提高效率、有利协调”的原则，成立墩柱工程施工作业领导小组。墩柱施工作业领导小组小组任职姓名职务工作职责组长杨新海项目经理全面指挥协调工作副组长皮方总工施工组织技术工作组员丁加俊结构工程师负责墩柱首件工程的实施组员张志强试验工程师现场试验检测组员谭加祥安全环保工程师安全、环保监督组员常硕专职安全员现场安全管理组员李刚施工班组负责人现场施
6、工管理、协调7.2准备情况目前该墩柱复测已全部完成，结果符合规范要求。为了能够保质保量按时完成工程，我项目部已组织相关人员和设备积极准备投入施工，具体情况见人员配备及主要机械设备如下:(1)施工人员配置：工种人数备注钢筋工6人模板工6人电焊工4人工5人板车司机2人吊车司机2人挖掘机司机1人罐车司机4人(2)主要机械配备:设备名称单位型号数量性能备注吊车台25T1良好柴油发电机组台120KW1良好挖掘机台1良好钢筋切断机台GQ501良好混凝土罐车台IOm34良好钢筋弯曲机台40A1良好电焊机台BX43良好钢筋曲直机台501良好振动棒台502良好混凝土在拌和站集中拌和，可以满足墩柱施工的混凝土需求
7、。7.3目标符合全线创优规划，工程质量达到国家颁布现行质量检验评定标准的合格条件。(1)工程质量目标：分项优良品率100%,单位工程交、竣工优良品率95%(2)工艺目标严格按规范的工艺流程进行施工(3)管理目标组建质量控制小组，对该墩柱的质量、进度、安全等进行全面控制，并总结经验，指导今后的施工。八、墩柱施工方案K6+088中桥共有4根墩柱，墩柱钢筋在K6+088中桥钢筋加工场集中加工，钢筋笼、钢模板采用吊车吊装就位，混凝土由拌和站集中拌制，混凝土罐车运送至现场，吊车吊装料斗加串筒浇筑墩柱混凝土。8.1 施工准备1）施工现场准备根据施工现场情况将桩基施工遗留土方处理并平整；清理出吊车停放位置和
8、混凝土罐车的进出通道；加工好的钢筋摆放整齐，按品种、规格、牌号分别设置标志牌，垫好方木、码放整齐,上盖苫布。2）技术准备技术人员认真学习设计图纸，掌握招标文件、施工技术规范,向施工人员进行详细交底。测量人员认真细致的审阅施工设计图纸，放样墩柱中心点，并根据中心点定出钢模板外缘线，并测定墩柱的浇筑高度，在安装钢模板后划出浇筑聆的高程线，并向施工人员进行详细的书面交底。3）施工测量准备：测量控制网点复测工作已完成，并在该控制网的基础上进行施工控制网的布设与观测工作，以便施工放样。在桩基顶面准确放出墩柱中线并作好标记，放样钢模板外边线，以利于钢模板吊装就位；经监理工程师检查合格，可进行墩柱施工。4）
9、技术交底：我项目部实行三级技术交底制，墩柱施工前，邀请监理工程师参加现场技术交底会，由第七合同段技术主管向现场技术员及作业班组负责人、作业班全体施工人员进行可直接操作执行的墩柱施工方案及工艺工法交底。交底内容包括：墩柱结构尺寸、工艺技术标准及要求、安全操作注意事项、工程环保等要求。8.2 施工工艺（1）凿毛处理：墩柱施工前要将墩柱范围内的系梁顶面进行凿毛处理，并用清水冲洗干净，以利于系梁混凝土与墩柱混凝土的良好结合。（2）钢筋检验与加工1）钢筋进场时，向监理工程师提供钢筋的出厂质量证书，并分批取样进行试验，每60吨作为一批进行取样，一次进料不够也作为一批取样，所用钢筋直径大于中12mm时应做机
10、械性能和可焊性试验。经试验符合规定的钢筋，必须按品种、规格、牌号分别设置标志牌，垫好方木、码放整齐，上盖苫布。钢筋使用前进行调直、除锈、去污。2）墩柱主筋采用双面搭接焊连接，搭接长度为5d,两接合钢筋的轴线应保持一致，同一截面处接头数量不应超过主筋根数的50%,通过钢筋下料时，使焊接接头避开抗震箍筋加密区。3）钢筋的加工制作应按设计尺寸严格控制，为了增强钢筋笼的刚度，防止变形，主筋与螺旋筋均宜进行点焊，且每两米设一道加强钢筋。在墩柱钢筋笼表面应以3个/Itf数量进行布置，垫块应相互错开、分散设置在钢筋与模板之间，确保钢筋保护层,防止露筋。钢筋加工成型后经现场技术、质检员进行自检，合格后方可上报
11、监理工程师，经监理工程师检查合格并签字认可后，进行下一道工序，若不合格则进行返工处理，直至合格。（3）钢筋笼吊装钢筋笼吊放采用吊车，为了防止其吊装时变形，钢筋笼每道加劲箍内增设十字内撑，墩柱钢筋安装完成后将其拆除。吊装钢筋笼时对准墩柱中心及桩基预留钢筋，轻吊、慢放，设置缆风绳将钢筋笼固定安装垂直，校对桩基预留钢筋将其与墩柱主筋焊接,经监理工程师检查合格后，进行下一道工序。(4)摸板安装钢筋笼安装合格后将缆风绳拆除进行摸板吊装工序，墩柱模板采用定型钢模，要求表面平整，接缝平顺，断面尺寸符合要求。严格控制墩柱的竖向垂直度。为确保墩柱的表观质量，模板采用新制作的整体钢模板，并在外侧加焊井式支撑以增加
12、其刚度，保证模板在使用中不变形。拼装后对模板接缝作密封处理，内壁用砂轮打光、磨平，模板间采用螺栓连接。摸板采用25T吊车吊装对位。吊车必须设专人指挥，并特别注意安全。对位时，下口先对准测量标注的钢模板外线，用木楔子和定位钢筋固定钢模板下口；在钢模板上十字方向拉出四根缆风绳和地锚连接，然后调整缆风绳长度用全站仪校正钢模板上口，确保钢模板上口中心与墩柱在桩基上的投影中心(即测量放线的墩柱中心)吻合；吻合后固定缆风绳以保证钢模板的稳定性、位置准确，然后用铅垂校核钢摸板的垂直度，经监理工程师检查合格后，进行下一道工序。(5)混凝土浇筑:混凝土采用搅拌站集中拌制，进场后严格检查坍落度、和易性，不合格产品
13、严禁使用。浇筑前应将钢模板内杂物、已浇筑系梁上的泥土清理干净。钢模板、钢筋自检和现场监理验收合格后,方可进行混凝土的浇筑。混凝土浇筑采用料斗加串桶，串桶距墩柱底高度不得大于2m。吊车吊入模内，分层浇筑混凝土，每层浇筑厚度不大于30Cnb采用插入式50型振捣棒分层振捣，振捣间距为40Cnb插入下层硅5cm,振捣至混凝土表面泛浆、平坦无明显下降、无气泡溢出时为止。硅浇注过程中随时监控墩柱的竖直度，发现偏差较大的情况后，及时进行调整纠正。1-1墩柱为一次浇筑成型，浇筑高度为3.048m。(6)模板的拆除模板拆除时间应控制在校强度能保证其表面及棱角不致因拆模而受损坏时拆除，一般应在硅抗压强度达到2.5
14、MPa时方可拆除侧模板。(7)养生：拆模后在墩顶安装洒水桶装置，墩身套封塑料薄膜保湿养护，养护期不少于7d。九、质量控制9.1 钢筋加工及安装钢筋加工及安装检验标准分部工程检查项目允许偏差检验方法和检验频率合格率下部结构受力钢筋间距两排以上排巨5尺量：每构件检查2个断面100同排20100现浇聆墩柱箍筋、横向水平钢筋、螺旋筋距(Inm)10尺量：每构件检查510个间距100钢筋骨架尺寸长10尺量：按骨架总数30%抽查100宽、高或直径5100弯起钢筋位置(mm)20尺量：每骨架抽查30%100保护层厚度(mm)5尺量：每构件沿摸板周1009.2 墩柱实测项目墩柱检验标准分项工程名称检查项目允许
15、偏差(mm)检验方法和频率合格率(%)下部结构现浇柱墩柱混凝土抗压强在合格标按规定检查100断面尺寸(mm)20尺量，检测3个断面100竖直度或垂直0.3%H,点吊垂线或经纬仪测量：2100顶面高程(mm)10水准仪：测量3处100轴线偏位(mm)10全站仪或经纬仪：纵、横各100节段间错台(mm)5尺量：每节检查4处100大面积平整度(mm)52m直尺：检查竖直、水平两个方向，每20m2测1处100预埋件位置10或设计用尺量：每件1009.3 墩柱施工要求(1)严格遵守招标文件技术规范，遵循国家有关公路施工规范，执行监理工程师审查批准的方案，严格施工工艺，按图施Xo(2)墩柱首件工程开工前，
16、由项目部总工(皮方)做好各部位、工序的技术交底工作，按照技术交底的要求，使现场技术员(丁加俊)及施工人员清楚地掌握对将要进行施工的部位、工序的施工、施工工艺、技术规范要求，对特殊和重点部位要真正做到心中有数，确保墩柱施工操作的准确性和规范性。(3)建立“三检制”，按既定施工工艺和要求，监督检查各分项工程的施工，实行质量重奖重罚和质量一票否决权。(4)组织测量人员进行测量控制，由测量队队长吴峰负责。(5)加强对原材料的进货检验、验货、验证、登记、标识等工作，完善管理，积极配合代建指挥部、监理工程师对原材料的质量抽查工作。由试验室主任张志强负责。(6)上道工序未经检验合格，不得转入下道工序。(7)
17、对施工中需监理工程师检查验收的过程(如隐蔽工程等)，应在每道工序完成后，按规范要求进行检查，合格后请监理工程师办理书面签证，方可进行下道工序施工。十、安全保证措施根据本工程的施工特点，结合现场的实际情况，我部建立以项目经理为安全生产第一责任人的安全生产管理体系，来对本工程的安全生产进行管理与控制。本工程现场拟安排1名专职现场安全管理人员，由安全部(常硕)负责。进行施工现场安全的管理。首先应进行岗前安全技术交底，对本工程的安全控制的重点、难点、安全隐患进行详细的交底，认真贯彻“安全第一、预防为主”的安全方针。(1)施工现场全体人员必须严格执行建筑安装工程安全技术规定和建筑安装工人安全技术操作规程
18、。(2)施工现场机械设备必须符合施工现场机械设备检查技术规范。(3)进入试验段施工现场的人员，按规定配戴劳动保护用品和安全用具，作业人员不得穿拖鞋、高跟鞋、硬底易滑鞋。(4)机械设备操作司机、电工等专业工种，必须按特种作业人员安全技术考核管理规定经过技术培训，考试合格，发给操作证后方可单独作业，严禁无证操作。(5)施工现场临时电线路必须符合施工现场临时用电安全技术规范的要求，严禁任意拉线接电。(6)配电系统施工组织设计要求设总配电箱、分配电箱、开关箱，实行分级配电。开关箱内必须装设漏电保护器，漏电保护器符合标准要求。(7)夜间施工时，现场应有足够的照明，不得有黑暗死角。(8)认真执行定期安全教
19、育，安全讲话，安全检查制度，对发现事故隐患和危及到工程人身安全的事项，要及时处理，作出记录，及时改正，落实到人(施工班组长及成员)。有劳务使用和机械租用安全生产协议书。(9)严禁酒后上岗。十一、文明施工、环保措施(1)与当地政府和周围群众的关系，遵守当地政府的各种规定，尊重当地居民的习俗，与当地政府和居民友好相处，建立良好的社会关系。与其他施工单位保持良好的关系，服从代建指挥部和监理工程师的协调。(2)便道，经常保养维护，为文明施工创造必要的条件，施工设备严禁沿道停放，在指定地点有序停放，经常冲洗擦拭，确保设备的车容车貌和完好率。(3)间尽量少破坏路线周围原有的地物、地貌、植被。工程完工后，按
20、要求及时拆除所有安全防护设施和其它临时设施，并将工地及周围环境清理整洁，做到工完、料清、场地净。(4)表土及淤泥施工时注意保管，主体工程完工后作为边坡绿化及借土场改造耕植用。(5)材料和土石方工程的弃方处理，按图纸规定或工程师的指示在适当地点设置弃土场。(6)禁止将有毒有害废弃物用作土方回填。(7)凡进入施工现场作业人员必须经过三级安全教育，对特殊工种必须持证上岗。施工现场使用的机具设备及安全防护设施等应在施工使用前进行全面检查，确认符合安全要求后才使用。(8)重机操作人员均经国家有关部门培训、考核，取得合格证书后上岗作业。(9)各类机械在使用前对主要安全部件进行检查。(IO)项目部每月进行一
21、次安全检查，安全检查中发现的问题和事故隐患，迅速进行逐项整改，消除不安全因素与隐患，保障施工生产顺利进行。（三）交叉作业要有专人指挥。(12)未经施工负责人批准，不准任意拆除现场安全装置、安全标志和警示牌。(13)爱护和正确使用各种机械设备、设施，加强维修保养和安全防护，信号、保险等装置齐全、灵敏可靠，机械车辆不超负荷使用。(14)夜间施工，通道和施工场所应有足够的灯光照明。(15)施工现场电器设备配有专用开关，插座，外装防水箱并加锁。架设的电线应绝缘良好，悬挂高度及线间距必须符合电力部门的安全规定，不得将电线缠绕在钢筋、脚手架上，或在地上拖着使用。(16)参与施工人员应养成良好施工道德和卫生习惯，不得随便乱倒施工杂物和垃圾。对生产或生活产生的废机油及其污染物以及危险废弃物等，应由产生该废弃的部门进行分类堆放，做好标识，并运送到指定区域处理。(17)遵守施工地域所在政府部门的法律法规要求。
