1、质量安全环境管理体系文件施工现场临时用电管理规定编辑：审核：批准：1总则1.1为加强施工现场临时用电及安全技术管理，保障施工现场用电安全，防止发生触电事故，特制定本规定。1.2本规定适用于公司属单位承建的各类工程施工现场。2制定依据施工现场临时用电技术要求遵循下列现行国家标准、规范的规定：GB50194-93建设工程施工现场供电安全规范GB3787-83手持式电动工具的管理、使用、检查和维修安全技术规程GB3805-83安全电压GB13955-92漏电保护器安装和运行GB6829-86漏电电流动作保护器JGJ46-88施工现场临时用电安全技术规范JGJ59-99建筑施工安全检查标准3用电安全管
2、理职责分工3.1公司职责3.1.1安技部门3.L1.1负责贯彻、执行施工现场临时用电安全管理规定，并对施工现场临时用电安全管理情况进行监督检查。3.1.1.2负责组织电气技工安全技术培训考核，并办理安全技术操作证和建档管理工作。3.1.1.3负责组织有关部门进行定期（不定期）的电气专业安全检查或检测工作。3.1.1.4参加施工现场临时用电施工组织设计）及安全用电技术措施的审查。3.1.1.5负责组织因触电而造成的伤亡事故的调查、分析、处理及统计报告工作。3.1.2工程部门3.1.2.1负责组织与（施工组织设计）同步实施的V施工现场临时用电施工组织设计）编制、审批工作，并按公司的规定报公司审批。
3、3.1.2.1在检查施工生产过程的同时，检查安全用电和施工现场临时用电施工组织设计）中技术措施的落实情况。3.1.2.2参与施工现场由于电气事故引起的人身、机械设备事故的调查、分析、处理工作。3.1.3船机（动力）部门3.1.3.1负责对（施工现场临时用电施工组织设计）及安全用电技术措施的审核。3.1.3.2组织对施工现场机械设备临时用电安全管理检查工作。3.1.3.3负责组织因电气而发生的机械设备事故的调查、分析、处理及统计上报工作。3.2项目经理部的职责3.2.1项目经理对施工现场临时用电安全管理工作负直接领导责任。3.2.2项目经理部应明确有关部门负责人或指定专人负责施工现场临时用电安全
4、工作，做到有计划、有措施、有检查、有记录。3. 2.3编制（施工组织设计）的同时，编制（施工现场临时用电施工组织设计），并按公司、公司有关规定办理审批和报备。4. 2.4及时向公司和有关部门报告因电气事故导致的人身、机损事故。并配合对事故的调查和处理。4（施工现场I临时用电施工组织设计）的编制要求4. 1临时用电设备在5台及以上或设备总容量在50kw及以上的工程，应编制施工现场临时用电施工组织设计）并编制安全用电技术措施及电气防火措施。4. 2（施工现场临时用电施工组织设计）编制内容4. 2.1现场勘测，确定电源进线，变电所（台）、配电箱位置及线路走向。4. 2.2负荷计算、变压器选型、确定线

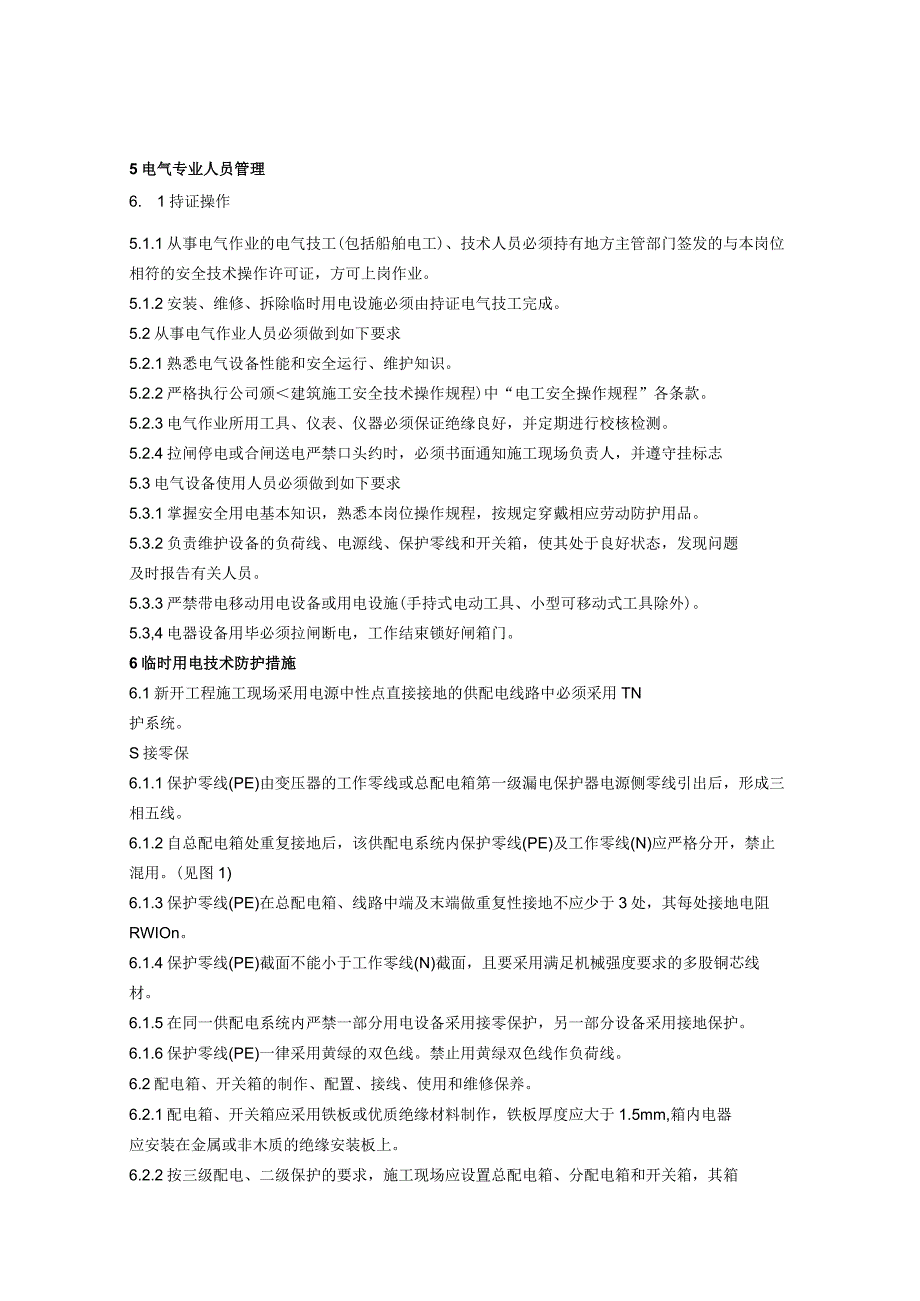

5、截面规格。4. 2.3绘制电气设备布置平面图和供电系统图。4. 2.4绘制临时用电施工图，并作为临时用电的施工依据。4. 3施工现场临时用电安全技术档案内容4. 3.1施工现场临时用电施工组织设计）或用电安全技术措施及电气防火措施的全部资料。4. 3.2临时用电工程技术交底有关资料。4. 3.3修改或补充临时用电施工组织设计或用电安全技术措施资料。5. 3.4临时用电工程的检查验收资料。5电气专业人员管理6. 1持证操作5.1.1从事电气作业的电气技工(包括船舶电工)、技术人员必须持有地方主管部门签发的与本岗位相符的安全技术操作许可证，方可上岗作业。5.1.2安装、维修、拆除临时用电设施必须由
6、持证电气技工完成。5.2从事电气作业人员必须做到如下要求5.2.1熟悉电气设备性能和安全运行、维护知识。5.2.2严格执行公司颁建筑施工安全技术操作规程)中“电工安全操作规程”各条款。5.2.3电气作业所用工具、仪表、仪器必须保证绝缘良好，并定期进行校核检测。5.2.4拉闸停电或合闸送电严禁口头约时，必须书面通知施工现场负责人，并遵守挂标志5.3电气设备使用人员必须做到如下要求5.3.1掌握安全用电基本知识，熟悉本岗位操作规程，按规定穿戴相应劳动防护用品。5.3.2负责维护设备的负荷线、电源线、保护零线和开关箱，使其处于良好状态，发现问题及时报告有关人员。5.3.3严禁带电移动用电设备或用电设
7、施(手持式电动工具、小型可移动式工具除外)。5.3,4电器设备用毕必须拉闸断电，工作结束锁好闸箱门。6临时用电技术防护措施6.1新开工程施工现场采用电源中性点直接接地的供配电线路中必须采用TN护系统。S接零保6.1.1保护零线(PE)由变压器的工作零线或总配电箱第一级漏电保护器电源侧零线引出后，形成三相五线。6.1.2自总配电箱处重复接地后，该供配电系统内保护零线(PE)及工作零线(N)应严格分开，禁止混用。(见图1)6.1.3保护零线(PE)在总配电箱、线路中端及末端做重复性接地不应少于3处，其每处接地电阻RWIOn。6.1.4保护零线(PE)截面不能小于工作零线(N)截面，且要采用满足机械
8、强度要求的多股铜芯线材。6.1.5在同一供配电系统内严禁一部分用电设备采用接零保护，另一部分设备采用接地保护。6.1.6保护零线(PE)一律采用黄绿的双色线。禁止用黄绿双色线作负荷线。6.2配电箱、开关箱的制作、配置、接线、使用和维修保养。6.2.1配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板厚度应大于1.5mm,箱内电器应安装在金属或非木质的绝缘安装板上。6.2.2按三级配电、二级保护的要求，施工现场应设置总配电箱、分配电箱和开关箱，其箱内电器配置、接线应符合规范要求。6.2.2.1总配电箱内必须装设总隔离开关和分路隔离开关，总熔断器和分路熔断器（刀熔开关）。若实行第一级保护应装设总漏电
9、保护器或分路漏电保护器。工作零线与保护零线分别接至专用端子板上再输出。动力与照明配电应分别设置。（见图2）6.2.2.2分配电箱内应装设总隔离开关和分路隔离开关，总熔断器和分路熔断器。如总配电箱内装有漏电保护器，则分配电箱内可不装漏电保护器。（见图3）6.2.2.3开关箱是每台用电设备必须设置的专用设置，其内部电器配置实行一机、一闸、一保护。（见图4）6.2.3配电箱的使用与维护6.2.3.1施工现场中使用固定式配电箱、开关箱的下底面与地面垂直距离大于11.5m；移动式分配电箱、开关箱的下底面与地面垂直距离大于O.6m,小于1.5m。3m,小于6.2.3.2配电箱、开关箱应统一编号，箱内有接线
10、系统图，分路标记，所控用电设备名称。6.2.3.3配电箱、开关箱内外保持整洁、干燥且防雨，严禁放置杂物，箱门应配锁，并指定专人负责管理。6.2.3.4配电箱、开关箱进出线口应设在箱体底部，进出线应有防护措施，箱内电器、线路严禁带电部位裸露。6.2.3.5配电箱、开关箱的金属箱体，必须有可靠的接零保护，并置于明显易查部位。其箱内金属安装板、电器金属外壳应与箱体作可靠电气连接。6.3配电箱、开关箱中漏电保护器的漏电动作电流选择。6.3.1总配电箱内各路漏电保护器的漏电动作电流应根据线路长短、设备多少，可选100300mA,动作时间0.1S的低灵敏度延时型漏电保护器，或对干、支路测定后的漏电电流，合
11、理选择漏电保护器。6.3.2分配电箱内各路漏电保护器的漏电动作电流可根据实际选择5075mA,动作时间0.ISo5. 3.3开关箱内漏电保护器，属末级保护，其漏电动作电流应W30mA,动作时间WO.1S。6. 4电焊机6.4.I电焊机一次侧电源线长度应不大于5m,电焊机二次侧电缆长度应不大地30m,且进出线处必须设置防护罩。6.4.2电焊机外壳必须做接零保护。6.4.3电焊机一次侧应装漏电保护器，二次侧应装降压保护器或安装弧焊机触电保护器（一次和二次均能保护）。6.5临时照明6.5.1施工现场照明灯具高度距地面不得小于2,5m,其金属结构部分必须作接零保护，并在照明回路中安装漏电保护器。6.5
12、.2用于公司部照明的工作行灯，必须根据使用场所选择不同等级的安全电压其变压器必须使用双绕组隔离变压器。6.5o3每条照明线路上的灯具（插座）室内不多于20只，室外不多于10只。6.5.4照明线路上的开关应能同是切断相线和零线，不得使用单级开关。6. 5.5照明开关应有明显的开合位置，即上开、下闭。相邻开关插座的相位应为左孔零线、右孔相线、上部孔为（PE）保护零线。7. 5.6照明线路的熔体额定电流应为正常额定电流的11.5倍，不应超过20A。7施工现场临时用电设施的管理8. 1施工现场临时变压器必须设有安全围栏并有明显的警示标牌。7. 2电线或电缆敷设时在有可能受外力损伤的部位，应加有符合安全
13、技术要求的防护措几个单位在同一现场施工，其共用的电气线路，配电箱要有明确的责任分工。船舶施工接岸电应配备专用闸箱，或由施工单位电工指定闸箱，按规定接装电缆。7. 5施工现场禁止私拉乱接电线和电缆，室内配线必须用绝缘导线，并用瓷瓶、瓷夹等敷设。8漏电保护甥的管理8. 1为确保漏电保护器的安全运行，购置漏电保护器必须符合国家标准（Q3682986）,并经国家有关部门认证，由单位安技部门认可，到指定或定点厂商购买。8. 2漏电保护器投入运行后，使用单位应建立运行记录，并建立相应的管理制度。（见附录D8. 3漏电保护器投入运行后，每月需在通电状态下，按动试验按钮，检查其动作是否可靠，并将检查情况记人运
14、行记录，雨季应增加实验次数。8. 4为检验漏电保护器在运行中的动作特性，每半年应定期进行动作特性试验。8. 4o1特性试验项目8. 4.1.1测试漏电动作电流值8. 4.1.2测试漏电不动作电流值9. 4.1.3测试分断时间8. 5漏电保护器须经专门培训的电气技工按使用要求进行安装。8. 6发现有问题的漏电保护器不得随意拆检，应送交生产厂家或经培训认可的技术人员进行检修。9检查与考核9. 1电气技工每周应对施工现场配电箱、开关箱进行一次巡查，发现问题及时进行整改，并将周巡检查情况记人“配电箱周巡检查记录”（见附录2）。9. 2项目经理部负责安全的专职人员每月对施工现场临时用电设施进行一次检查，并将检查情况记人“施工现场临时用电检查表”。（见附录3）9. 3公司季度安全检查对有关施工现场临时用电存在的问题也应填人“施工现场1临时用电检查表”中。（见附录3）9.4公司组织电气专业检查按“施工用电检查评分表”内容进行检查考核。（见附录4）9.5公司组织安全检查对该标准的执行情况及有关检查记录进行检查考核。附加说明：本标准由公司安技处起草本标准主要起草人：苏国栋本标准由公司安技处负责解释
